W^пр = 65 - ( 56 + 41) = 30 - 34 = -4,

т. е. как пространственный данный механизм не имеет подвижности, так как число связей в нем существенно (на пять) превышает суммарную подвижность всех его звеньев. Однако от рассмотренного ранее плоского варианта пространственный механизм ничем не отличается, то есть он имеет одну основную подвижность. Связи, не изменяющие подвижности механизма, являются избыточными. Для нашего механизма число избыточных связей: на плоскости

q^пл = W₀ + W_м - W^пл = 1 + 0 - 1 = 0;

в пространстве

q^пр = W₀ + W_м - W^пр = 1 + 0 - (-4) = 5.

Возникает вопрос: почему при переходе от плоской к пространственной модели механизма возникают избыточные связи? При анализе плоской модели механизма мы исключаем из рассмотрения три координаты, а , следовательно, и связи наложенные по этим координатам. В плоском механизме оси всех вращательных пар параллельны, а оси поступательных - перпендикулярны оси КП входного звена механизма. Для пространственного механизма выполнение этих условий не обязательно. В нашем механизме 7 кинематических пар и, следовательно, 6 таких условий. Если учесть, что при переходе от плоской модели к пространственной общее число подвижностей в КП увеличилось на единицу, то получим пять избыточных связей (т.к. 6-1 = 5). Известно, что избыточные связи возникают только в замкнутых кинематических цепях. Поэтому при анализе структуры механизма важно знать число независимых контуров, образованных его звеньями. Независимым считается контур отличающийся от остальных хотя бы на одно звено. Расчет числа контуров для механизма проводят по формуле Гохмана:

K = p_i - n = 7 - 5 = 2,

где K - число независимых контуров в механизме; p_i - число КП в механизме; n - число подвижных звеньев в механизме.

Структурная классификация механизмов по Ассуру Л.В.

Структурный синтез механизма по Ассуру

Механизм = Первичный + Первичный + ... + Структурная + Структурная + ...

с W₀ механизм механизм группа группа

W₀ W=0

Структурный анализ механизма по Ассуру

Для решения задач синтеза и анализа сложных рычажных механизмов профессором Петербургского университета Ассуром Л.В. была предложена оригинальная структурная классификация. По этой

---

Рис. 1.2

классификации механизмы не имеющие избыточных связей и местных подвижностей состоят из первичных механизмов и структурных групп Ассура (см. рис.1.2).

Под первичным механизмом понимают механизм, состоящий из двух звеньев (одно из которых неподвижное) образующих кинематическую пару с одной подвижностью W_пм=1. Примеры первичных механизмов даны на рис. 1.3. Структурной группой Ассура (или группой нулевой подвижности) называется кинематическая цепь, образованная только подвижными звеньями механизма, подвижность которой (на плоскости и в пространстве) равна нулю (W_гр = 0). Конечные звенья групп Ассура, входящие в две кинематические пары, из которых одна имеет свободный элемент звена, называются поводками. Группы могут быть различной степени сложности. Структурные группы Ассура делятся на классы в зависимости от числа звеньев, образующих группу, числа поводков в группе, числа замкнутых контуров внутри группы. В пределах класса (по Ассуру) группы подразделяются по числу поводков на порядки (порядок группы равен числу ее поводков). Механизмы классифицируются по степени сложности групп входящих в их состав. Класс и порядок механизма определяется классом и порядком наиболее сложной из входящих в него групп.

Рис.1.3

В плоских механизмах группами являются кинематические цепи с низшими парами, которые удовлетворяют условию W_гр = 3*n_гр - 2*p₁ = 0. Решения этого уравнения в целых числах определяют параметры групп Ассура. Эти параметры, а также классы простейших групп Ассура по Ассуру и по Артоболевскому приведены в таблице 2.1.

Таблица 1.1

Класс и порядок по Ассуру	1 кл.2 пор.	1 кл.3 пор.	1 кл.4 пор
Число звеньев группы nгр	2	4	6
Число кинематических пар p1	3	6	9
Класс и порядок по Артоболевскому	2 кл.2 пор.	3 кл.3 пор.	4 кл.4 пор.

---

Двухповодковые группы Ассура (1-й класс 2-й порядок)

B_{1в 2ц}

B_{1в 2ц}

B_{1в 2ц}

j

j

C_1п

A_{1в 3сф}

C_1в

j

A_{1в 3сф}

A_{1в 3сф}

B_{1в 2сф}

C_1п

C_{1п 2ц}

i

B_{1в 2ц}

A_1п

A_{1в 2ц}

j

j

i

i

i

i

С_{1в 3сф}

W_гр = 3*n_гр - 2*p₁ = 0 , где n_гр = 2, p₁ = 3.

---

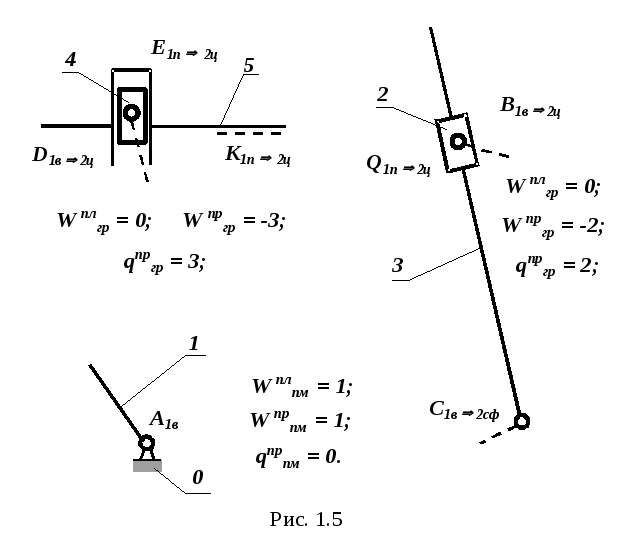

Проведем структурный анализ плоского механизма, схема которого приведена на рис. 1.1, и представим его в виде совокупности первичного механизма и структурных групп Ассура. Результаты структурного анализа изображены на рис. 1.5. Механизм состоит из двух структурных

Рис.1.4

двухповодковых групп (группы, образованные звеньями 2-3 и 4-5) и первичного механизма (включающего звенья 1-0). Если рассмотреть полученные структурные группы как пространственные, то они не будут группами нулевой подвижности, так как имеют избыточные связи. Преобразовать их в группы с нулевой подвижностью можно уменьшая число связей в кинематических парах, так чтобы при этом не появлялись местные подвижности. Необходимо также учитывать, что при переходе от плоского представления механизма к пространственному, классы некоторых пар изменяются. Так в нашем механизме одноподвижная поступательная параQ изменяется на двухподвижную цилиндрическую. Для устранения избыточных связей по группам подвижности КП можно изменить так:

группа звеньев 4-5 параK 1п 2ц,

пара D 1в 2ц;

пара E 1п 2ц;

группа звеньев 2-3 пара В 1в 2ц,

пара С 1в 2сф;

где 2ц - двухподвижная цилиндрическая КП, 2сф - двухподвижная сферическая КП.

После таких изменений подвижностей в КП общая подвижность механизма

W^пр = 65 - (46 + 51) = 30 - 29 = 1,

равна единице, а избыточные связи отсутствуют

---

q^пр = W₀ + W_м - W^пр = 1 + 0 - (1) = 0.

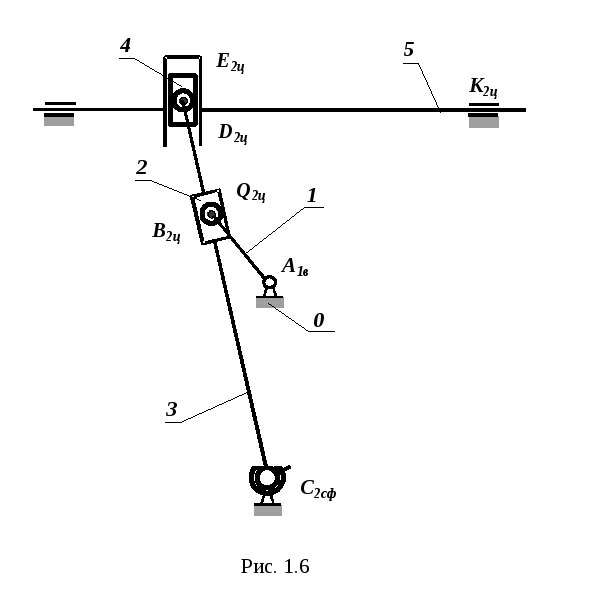

Структурная схема механизма после устранения избыточных связей с использованием условных обозначений КП изображена на рис. 1.6.

---
