СОДЕРЖАНИЕ
3.Расчет интерференционной картины от двух источников.
6.Графическое вычисление результирующей амплитуды.Дифракция Френеля на круглом отверстии и на диске.
Дифракция френеля на круглых отверстиях
4. Интерференция света в тонких пластинах. Полосы равной толщины и полосы равного наклона.
7.Дифракция в паралллных лучах.Дифракция от одной щели.Условия максимумов и минимумов
8.Дифракционная решетка.Дифракционные спектры.Условия главных максимумов
15.Дисперсия света.Спектры.Электронная теория дисперсии света.
2. Электронная теория дисперсии света
13.Двойное лучепреломление.Построения Гюйгенса для одноосных кристаллов.
14.Давление света.Опыты Лебедева.Классическое и квантовое объяснение давления..
23 Излучение Вавилова-Черенкова.
24 Волновая функция и уравнение Шредингера. Статический смысл волновой функции.
27 Туннельный эффект. Линейный гармонический осциллятор.
29.Постулаты Бора. Теория атома водорода по Бору. Недостатки теории Бора.
30.Спектр атома водорода и его объяснение. Спектральные закономерности Ридберга
31.Атом водорода в квантовой механике. Главное , орбитальное и магнитное поле.
32.Спин электрона. Спиновое квантовое число. Опыт Штерна и Герлаха.
34.Оптические квантовые генераторы(лазеры). Метастабильный уровень. Особенности лазерного излучения.
35.Лазеры. Усиливающая среда. Порог генерации лазерного излучения.
37 Принцип Паули.Распределение электронов в атоме по состояниям.Периодическая система Менделеева.
41 Ядерные реакции и законы сохранения.Эффективное поперечное сечение.
46. Понятие о ядерной энергетике. Ядерные реакторы. Понятие трансурановых элементов
ПОЛОСЫ РАВНОЙ ТОЛЩИНЫ И РАВНОГО НАКЛОНА
Оптическая разность хода — функция нескольких величин ∆=f(d, λ, n, i). Если все эти величины меняются одновременно, то четкой интерфериционной картины не наблюдается, наблюдать четкую интерфериционную картину можно тогда, если все величины, кроме одной, постоянны. С практической
точки зрения интересны 2
случая:1) монохроматическая волна падает на плоско-параллельный изотропный слой. В этом случае d, λ, n=const, ∆=f(i).Поскольку волны падают на плоско-параллельную пластину под разными углами, образуют конус, то в следствии интерференции этих волн на экране они соберутся в виде окружности диаметром0102 (светлой), если выполняются условия ∆1=f(i1)=+ - kλ. С диаметром01’02’, если ∆2=f(i2)=+ - k2λ, ∆1≠∆2, k1≠k2, i2>i1. Поскольку в этом случае
5. Принцип Гюйгенса-Френеля. Зоны Френеля. Прямолинейное распространение света. Принцип гюйгенса-френеля
Качественно
явление дифракции света объясняется
на основе принципа Гюйгенса: каждая
точка пространства докоторой дошло
световое возбуждение становится
источником вторичных волн, распространяющихся
в данной среде с характерной для нее
фазовой скоростью v.
Геометрическоее место точек, до которого
доходит световое возбуждение за один
и тот же промежуоток времени носит
название фронта волны или волновой
поверхности. Огибающая вторичных волн
–
есть положение волнового фронта в последующий
момент времени. Пусть расространяется волна и ее
волновой фронт в некоторый момент времени есть
поверхность Ф. Такое распространение показывает,
что
волновой фронт загибается на концах,
также как и лучи (нормаль к волновой
поверхности). Количественный расчет
дифракционного явления был предпринят:
Френелем, который исходил из ряда
положений, принимающихся без доказательства
и составляющих принцип Гюйгенса-Френеля.
Эти положения сводятся к следующему:
1) следуя
Гюйгенсу Френель предложил заменить реально
действующий источник излучения эквивалентной ему
совокупностью вторичных (виртуальных) источников и
испускаемых ими торичных волн. 1) В качестве вторичного
источника выступают бесконечно малые участки
поверхности S замкнутой вокруг So. Выбор поверхности S произволен, но чаще всего поверхность S совпадает с нулевой поверхностью. 2) согласно Френелю все вториные источники когерентны между собой и испускают когерентные волны, в любой точке вне S, волны, идущие от So представляют собой интерференцию вторичных волн. Для поверхности S совпадающей с волновым фронтом все вторичные испускаемые колебания в одной фазе. 3) для поверхности S, совпадающей с волновой поверхностью разные по площади вторичные источники испускают равное по мощности вторичное излучение. dS1=dS2=dSn; dP1=dP2=dPn (P-мощность).
4)
Каждый вторичный источник, излучает
направление нормали к волновой
поверхности в данной точке. Интенсивность
излучения
(амплитуда) в точке p тем меньше, чем больше угол α
между внешней нормалью и радиус-вектором проведенным
в точке наблюдения. Фаза результирующего колебания
зависит тоже от r (в). 5) если чсть волновой поверхности перекрыто непразрачным экраном, то световое воздействие в точке наблюдателя осуществляется открытыми вторичными источниками. Для нахождения результирующего колебания в точке P, необходимо просуммировать вторичные источники по их амплитуде и фазам. Существует приближенный метод расчета интерференции вторичных волн – метод зон Френеля
Метод зон френеля
Пусть в точке Sнаходится точечный источник
ионохроматического света, который по всем
направлениям испускает сферичные волны.
В любой момент времени волновая поверхность
- есть сферичная поверхность S. В точке P
находится наблюдатель. Для определения светового воздействия в точке Pсогласно принципу Г-Ф следует заменить реальный волновой фронт эквивалентной совокупностью вторичных источников. В методе зон Френеля в качестве вторичного источника выступают кольцевые зоны получившиеся на поверхности Ф путем проведения с центром в точке Pокружности с радиусом r1=r0+λ/2; r2=r1+λ/2=r0+2λ/2; r3=r2+λ/2; rk=r0+kλ/2.
=>колебания
от каждой последующей зоны сдвинуто
по отношению к колебанию от предыдущей
зоны на λ/2, т.е. находятся в противофазе
и будут гасить друг друга, т.е. их
амплитуды будут вычитаться.
Ap=A1-A2+A3-A4+…+Ak; Можно
доказать, что все зоны имеют
одинаковую площадь:
δ=2πkx; r1(c.2)=R(c.2) – (R-x)(c.2); r1(c.2)=(r0+λ/2)(c.2) – (r0 + x)(c.2);
R(c.2) – R(c.2)+2kx – x(c.2)=r 0(c.2)+r 0λ+(λ/4) – r 0(c.2) – 2rx; 2Rx=
=Roλ-2 r 0 x; 2x(r 0 +R)=r 0 λ; x=(r 0 λ)/2(r 0 +R); λ=10(c. –7) – можно пренебречь. δ1=2πkx=π*(Rr 0 / (r+R))λ – площадь первой зоны. δ2’ – площадь шарового сектора, δ2’=2π*(2r 0 / (r 0 +R))λ. δ2 – площадь второй зоны. δ2=δ2’-δ1=π*(Rr 0 / (r 0 +R))λ;δ1=δ2=…=δk, к – число волн.
r1(c.2)=R(c.2) – (R-x)(c.2); r1(c.2)=R(c.2) – R(c.2) + 2kx – x(c.2); x – пренебрегаем. r1=√Rr 0 λ / (R+r 0)`; rk=√Rr 0 kλ/ (R+r 0)` - радиус любой зоны для сферического волнового фронта. Т.к. площадь всех зон одинакова, то все зоны испускают одинаковое по мощности вторичное излучение. До наблюдателя излучения доходят от разлиной интенсивности, т.к. различным является угол α между внешней нормалью и радиус-ветором от зоны до точки наблюдения. Поскольку r1<r2<r3<…<rk, A1>A2>A3…>Ak,
Ap=A1-A2+A3-A4+…+Ak. Это выражение можно представить в виде:
Ap=(A1/2) + ((A1/2) – A2 + (A3/2)) + ((A3/2) – A4 +(A5/2))…+ - Ak/2;
(A1+A3)/2=A2, (A3+A5)/2=A4; амплитуда зоны равнаполусумме амплитуд соседних зон. Ap=(A1/2) + - (Ak/2). Если k0 полностью открывается волновой фронт, то Ak/20, и Ap=A1/2. В итоге при полностью открытом волновом фронте свет распространяется как бы вдоль узкого канала, соизмеримого с центральной зоной Френеля, т.е. прямолинейна.
Закон прямолинейного распространения света : в прозрачной однородной средесветраспространяется по прямым линиям. В связи с законом прямолинейного распространения света появилось понятиесветовой луч, которое имеет геометрический смысл как линия, вдоль которой распространяется свет.Реальный физический смысл имеют световые пучкиконечной ширины.
вид:
Целое
числоm
называют порядком максимума.
-
это условие главного минимума для
решетки. При выполнении этого условия
колебания от соседних щелей приходят
в точку P
в противофазе и попарно гасят друг
друга
7.Дифракция в паралллных лучах.Дифракция от одной щели.Условия максимумов и минимумов
Дифракция Фраунгофера на одной щели
Дифракция
Фраунгофера (или дифракция плоских
световых волн, или дифракция в параллельных
лучах) наблюдается в том случае, когда
источник света и точка наблюдения
бесконечно удалены от препятствия,
вызвавшего дифракцию.
Для наблюдения дифракции Фраунгофера необходимо точечный источник поместить в фокусе собирающей линзы, а дифракционную картину можно исследовать в фокальной плоскости второй собирающей линзы, установленной за препятствием.

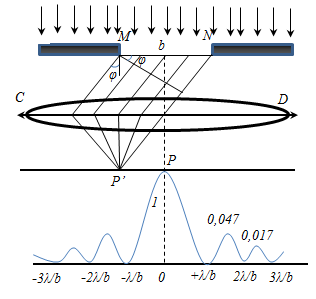

Пусть
монохроматическая волна падает нормально
плоскости бесконечно длинной узкой
щели (
),
-
длина,b -
ширина. Разность хода между лучами 1 и
2 в направлении φ
Разобьём
волновую поверхность на участке
щели МN на
зоны Френеля, имеющие вид полос,
параллельных ребру М щели. Ширина каждой
полосы выбирается так, чтобы разность
хода от краев этих зон была равна λ/2,
т.е. всего на ширине щели уложится
зон.
Т.к. свет на щель падает нормально, то
плоскость щели совпадает с фронтом
волны, следовательно, все точки фронта
в плоскости щели будут колебаться
синфазно. Амплитуды вторичных волн в
плоскости щели будут равны, т.к. выбранные
зоны Френеля имеют одинаковые площади
и одинаково наклонены к направлению
наблюдения.
Число
зон Френеля
укладывающихся
на ширине щели, зависит от угла φ.Условие
минимума при дифракции Френеля:
Если число зон Френеля четное
или![]()
то в т. Р наблюдается дифракционный минимум.
Условие максимума:
Если число зон Френеля нечетное
