560
рулонами дренажных мембран с таким расчетом, чтобы в обе стороны
от угла приходилось по полосе шириной минимум 1 м (рис. 5.87).

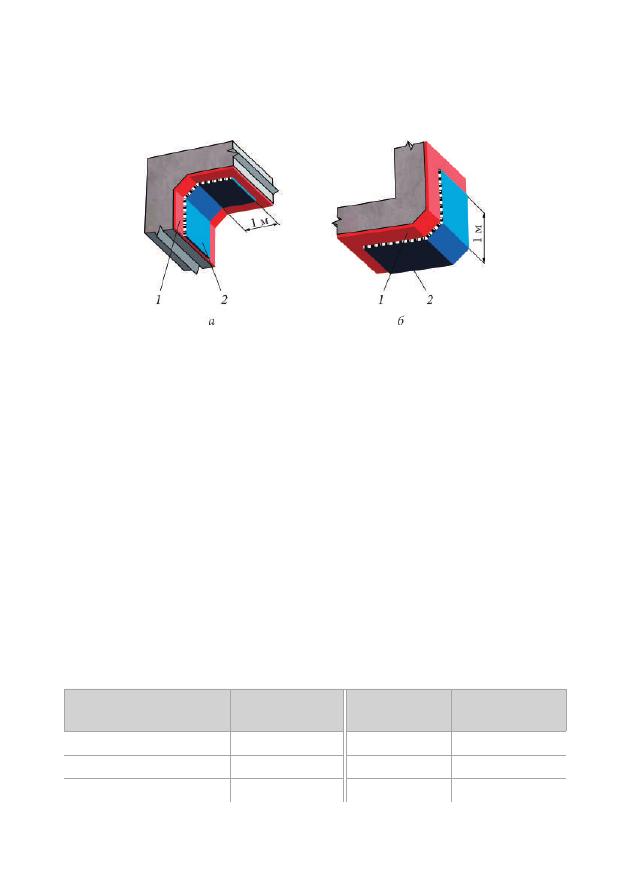

Рис. 5.87. Устройство пристенного дренажа:
а — внутренний угол;
б — внешний угол; 1 — гидроизоляционное покрытие;
2 — профилированная мембрана PLANTER geo
Для предотвращения засорения внутреннего пространства дренаж-
ной системы, выполненной с применением профилированных мембран,
свободные концы геотекстиля на крайних боковых и верхней гранях
должны быть завернуты за полимерную мембрану или приклеены к изо-
лируемой поверхности.
Различные типы грунтов оказывают различное боковое давление на
профилированную мембрану. Это приводит к ее сжатию, что, в свою
очередь, снижает водопропускную способность мембраны. В табл. 5.29
приведена максимальная допустимая глубина заложения дренажной
системы PLANTER geo в зависимости от типа грунта.
Таблица 5.29
Допустимые глубины заложения профилированной
мембраны PLANTER geo
Тип грунта
Максимальная
глубина, м
Тип грунта
Максимальная
глубина, м
Крупный и средний песок
15
Супесь
8
Мелкий песок
12
Суглинок
6
Пылеватый песок
10
Глина
5

561
Профилированные мембраны PLANTER standard, применяемые в
качестве пластового дренажа фундаментной плиты, укладываются ши-
пами вниз на уплотненную выравнивающую бетонную подготовку тол-
щиной не менее 50 мм (рис. 5.88).

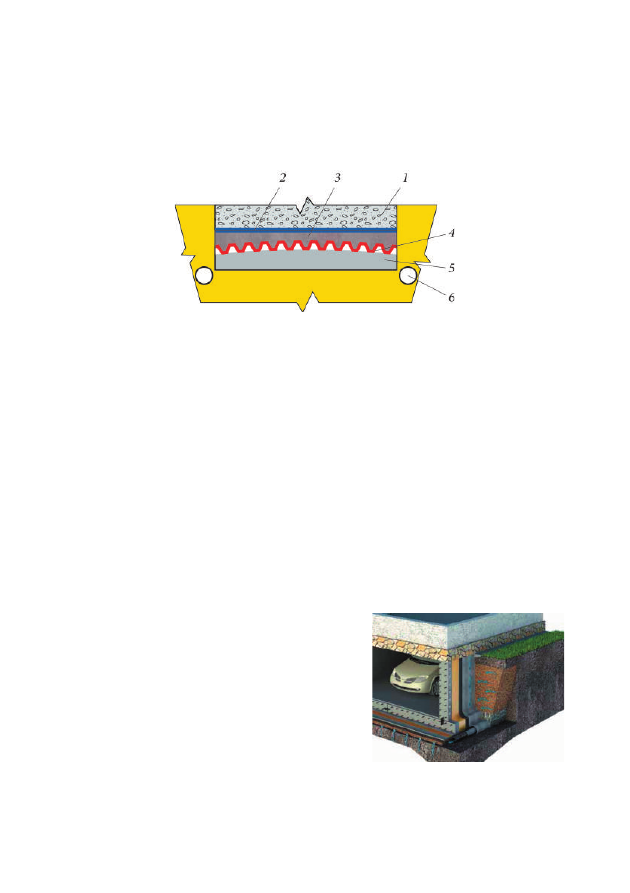

Рис. 5.88. Устройство пластового дренажа с применением профилированной
мембраны PLANTER standard:
1 — фундаментная плита; 2 — гидроизоляция;
3 — выравнивающая стяжка; 4 — профилированная мембрана PLANTER standard;
5 — бетонная подготовка с разуклонкой; 6 — дренажные трубы
При проектировании пластового дренажа необходимо учитывать,
что при бетонировании фундаментной плиты давление свежеуложен-
ного бетона сжимает профилированную мембрану, что ведет к сниже-
нию ее водопропускной способности от 7 до 30 % (в зависимости от
скорости бетонирования давление на мембрану может составлять от
0,03 до 1,5 МПа). Такая вертикальная нагрузка на пластовый дренаж
возможна при бетонировании колонн высотой 4—5 м [30].
Для повышения долговечности дренажной системы дренажные тру-
бы оборачивают геотекстильным полотном, которым отделяют от про-
филированной мембраны (длиной около 1 м), а обратную засыпку вы-
полняют из фракционированного щебня
и песка (рис. 5.89).
Для исключения обводнения грунтов
территорий и поступления воды к здани-
ям и сооружениям, кроме устройства
дренажей, необходимо предусматривать
нормативное уплотнение грунта при за-
сыпке котлованов и траншей, а также
устройство отмосток у зданий шириной
не менее 1 м с поперечным уклоном от
зданий не менее 2 %.
Рис. 5.89. Дренажная система
подземного гаража

562
Защита гидроизоляционных покрытий с применением
пластиковых профилированных мембран
Как уже указывалось выше, при укладке рулонной и обмазочной би-
тумной, битумно-полимерной и полимерной гидроизоляции необходи-
мо предусматривать защиту гидроизоляционного полотна от различ-
ных механических повреждений при обратной засыпке котлована
(строительного мусора, крупных или смерзшихся включений и т.п.)
(рис. 5.90).

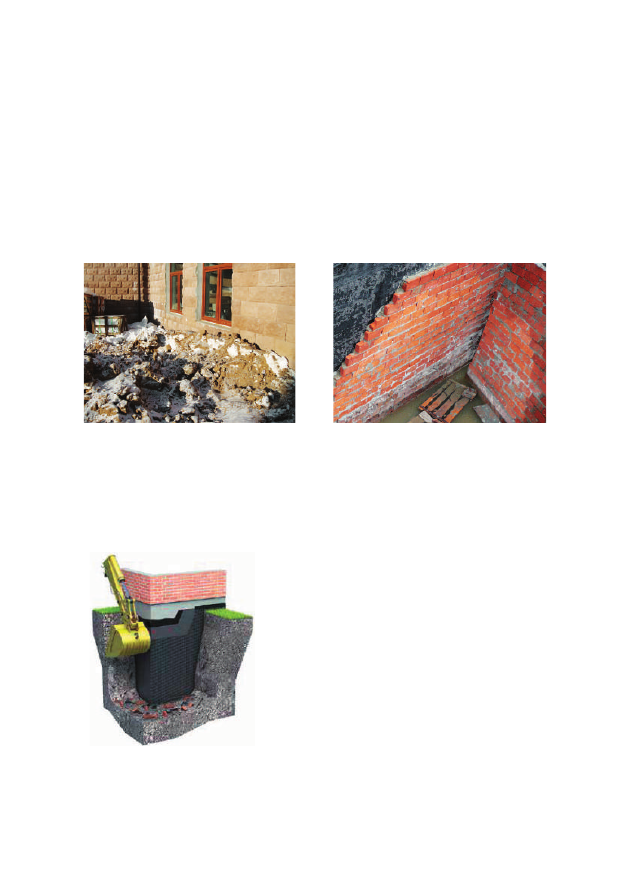

Рис. 5.90. Обратная засыпка
котлована смерзшимся грунтом
Рис. 5.91. Устройство защитной
стенки из кирпича
При дальнейшей эксплуатации здания есть опасность осадки грунта
обратной засыпки, прорастания корней деревьев сквозь гидроизоля-
цию. Для предотвращения нежелательных процессов разрушения ги-
дроизоляционного покрытия исполь-
зуют различные методы ее защиты.
Обычно в качестве защиты гидроизо-
ляционного полотна применяют сле-
дующие конструкции:
• плоский хризотилцементный
лист толщиной 8 мм;
• кирпичную стенку толщиной в
полкирпича (рис. 5.91);
• монолитную бетонную тонкую
стенку и др.
Эти способы считаются очень ма-
териало- и трудоемкими. Альтернати-
Рис. 5.92. Защита гидроизоляции
профилированной мембраной
PLANTER standard

563
вой является применение профилированных мембран PLANTER
standard (рис. 5.92).
Все локальные нагрузки, возникающие в грунте, равномерно распре-
деляются по гладкой стороне профилированной мембраны. Мембрана
способна воспринять на сжатие до 28 т/м
2
, что позволяет эффективно
использовать ее до глубины ~15 м. Кроме механической защиты про-
филированная мембрана защищает гидроизоляционное покрытие от
воздействия УФ-излучения при долговременном строительстве, от воз-
действия химической агрессии, от прорастания корней.
Замена бетонной подготовки пластиковыми
профилированными мембранами
С целью получения ровной жесткой поверхности, по которой будут
проводиться последующие арматурные и опалубочные работы, по грун-
товому основанию устраивают бетонную подготовку. Обычно она вы-
полняется из низкомарочного бетона (класса В7,5) по уплотненному
щебеночному или песчаному выравнивающему слою.
При низком уровне подземных вод
(ниже дна котлована) отдельно стоя-
щие подземные конструкции (фунда-
менты опор, каркасов зданий и т.п.),
железобетонные полы, малозаглублен-
ные фундаменты, небольшие монолит-
ные железобетонные лотки, коллекто-
ры и т.д. необходимо защищать только
от капиллярной влаги. В этом случае
можно отказаться от применения бе-
тонной подготовки, а вместо нее ис-
пользовать профилированную мембрану PLANTER standard (рис. 5.93).
Технология работ при замене бетонной подготовки на мембрану
PLANTER standard включает следующие операции:
• откопку котлована на необходимую глубину с удалением грунтов,
подверженных морозному пучению;
• выполнение хорошо уплотненной песчаной выравнивающей под-
готовки толщиной не менее 50 мм, позволяющей шипам мембраны
зафиксироваться;

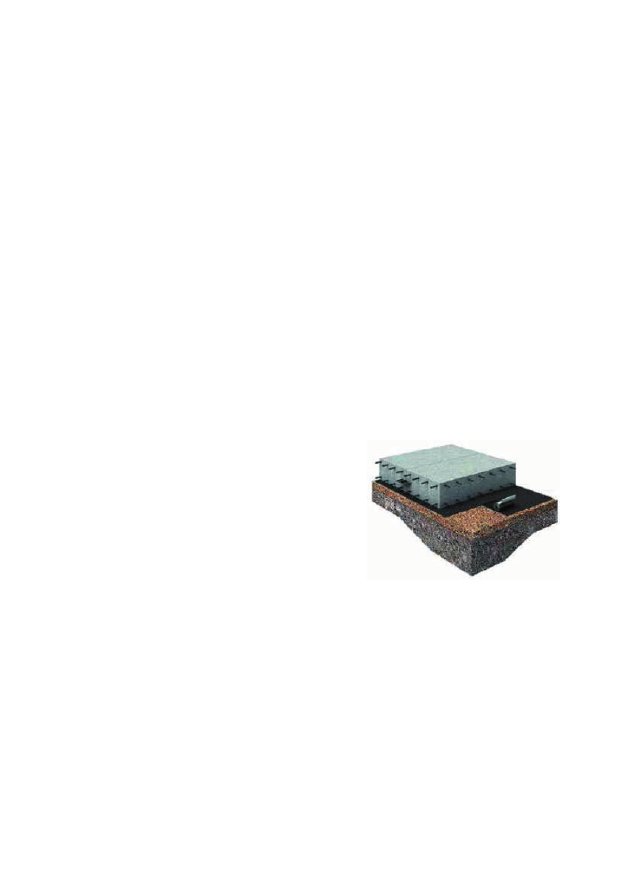

Рис. 5.93. Замена бетонной
подготовки профилированной
мембраной PLANTER standard

564
• укладку профилированной мембраны PLANTER standard шипами
вниз (рис. 5.94);
• выполнение арматурных и опалубочных работ (рис. 5.95);
• бетонирование конструкции (рис. 5.96).

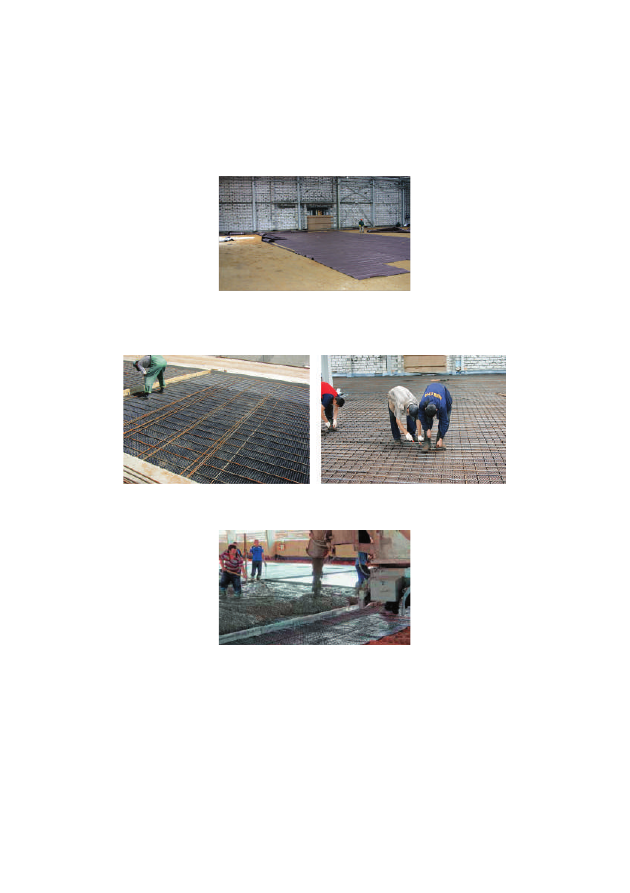

Рис. 5.94. Укладка профилированной мембраны
по песчаной подготовке
Рис. 5.95. Вязка арматурного каркаса по профилированной мембране
Рис. 5.96. Бетонирование фундаментной плиты
При сборке элементов мембраны листы соединяются между собой
по длине и ширине внахлест с перекрытием не менее четырех рядов ши-
пов. Для соединения листов места их стыка промазывают клеящей ма-
стикой либо самоклеящейся лентой. Торцевые рулоны профилирован-
ной мембраны крепятся между собой вразбежку с минимальным рас-
стоянием 500 мм (рис. 5.97).
