Плиты из экструзионного пенополистирола в инверсионных крышах

укладываются в один слой с соединением в паз (шпонку) для предотвра-
щения накопления просочившейся с поверхности крыши воды между
слоями теплоизоляции.

Плиты утеплителя могут быть склеены между собой кровельной го-

рячей мастикой (например ТЕХНОНИКОЛЬ № 41). Склеивание должно
быть равномерным и составлять не менее 30 % от площади склеиваемых
поверхностей.

Кровельные уклоны

Для обеспечения эффективного отвода воды и недопущения ее за-

стаивания на поверхности крыш необходимо предусмотреть уклоны
основания гидроизоляционного слоя. Уклоны кровель для всех типов
крыш должны быть не менее 1,5 % (не менее 1°), в ендовах уклон кровли
принимают в зависимости от расстояния между воронками, но не менее
0,5 %. Уклон основания под кровлю может быть задан несущими кон-
струкциями крыши или уклонообразующим слоем. Если уклон основа-
ния под кровлю задан несущими конструкциями, то контруклоны (до-
полнительные уклоны для отвода воды от парапетов) могут быть сфор-
мированы уклонообразующим слоем.

Одним из способов формирования уклона является устройство под-

конструкции из металлического профиля с настилом из двух слоев пло-
ского хризотилцементного листа толщиной 10 мм либо профлиста
(рис. 1.51). Шаг элементов подконструкции рассчитывается в зависимо-
сти от нагрузок согласно СП 20.13330.2011 [43].

Для устройства уклонообразующего слоя могут применяться сыпу-

чие материалы (засыпные утеплители), легкие бетоны, клиновидные
плиты из теплоизоляционных материалов.

Уклонообразующий слой из сыпучих материалов (керамзит, перлит,

вермикулит) устраивают на крышах с несущим основанием из сборного
или монолитного железобетона. Однако применение засыпных утепли-
телей сопряжено с проблемой их смещения, а следовательно, нарушени-
ем проектных уклонов. Кроме этого, достаточно крупные гранулы за-
сыпного утеплителя (20 мм) не позволяют получить плавное нарастание
уклона.

121

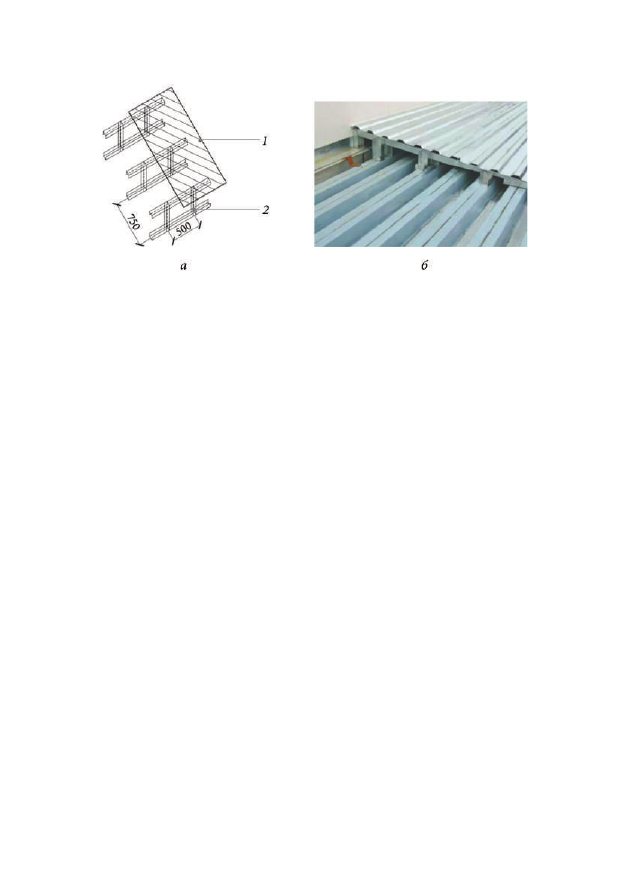

Рис. 1.51. Устройство уклона кровли с помощью подконструкции

из металлического профиля:

а — с плоским хризотилцементным листом;

б — с профнастилом; 1 — плоский хризотилцементный лист; 2 — профиль

Уклонообразующий слой из легких бетонов (например пенополисти-

ролбетона, керамзитобетона, перлитобетона) выполняется на крышах с
высокими эксплуатационными нагрузками, например, эксплуатируе-
мых крышах под автомобильную нагрузку. Прочность уклонообразую-
щего слоя зависит от величины нагрузок, действующих на крыше. Рас-
чет нагрузок осуществляется на основании СП 20.13330.2011 [43].

Для создания уклонов, способствующих быстрому удалению воды с

кровли к точкам сброса, также применяются клиновидные теплоизо-
ляционные плиты из минеральной ваты или экструзионного пенополи-
стирола. Область применения клиновидных плит довольно широка: они
служат для создания разуклонки в ендовах, создания уклонов у венти-
ляционных шахт и зенитных фонарей, а также применяются как созда-
ние дополнительного уклона для быстрого отвода воды от парапетов
(контруклона) к водосточным воронкам.

Плоские теплоизоляционные плиты используются для набора необ-

ходимой толщины и могут укладываться как под, так и поверх клино-
видных плит. Следует учитывать, что разуклонка из клиновидной те-
плоизоляции не может полностью заменить теплоизоляционный слой,
требуемый по теплотехническому расчету.

Плиты клиновидной теплоизоляции из минеральной ваты, например

ТЕХНОРУФ Н30 КЛИН, применяются в двухслойных (многослойных)
системах утепления и укладываются на нижний слой утеплителя. Для
создания основного уклона на кровле от ендовы до конька применяют-

122

ся клиновидные плиты «А» и «В» с уклоном 1,7 % (см. рис. 1.33). Для
формирования разуклонки к воронкам в ендове кровли, выполнения
контруклона от парапетов применяется набор плит «A», «B» и «C» с
уклоном 4,2 %. (см. рис. 1.34). При этом толщина основного теплоизо-
ляционного слоя может быть уменьшена на начальную толщину плит
«А», равную 30 мм.

Плиты клиновидной теплоизоляции из экструзионного пенополи-

стирола, например ТЕХНОНИКОЛЬ CARBON PROF SLOPE, применяют-
ся в одно- и двухслойных (многослойных) системах утепления и могут
укладываться как на нижний слой утеплителя, так и сверху основного
теплоизоляционного слоя, а также использоваться в качестве основания
для укладки кровельного ковра.

Для формирования основных уклонов и ендов на горизонтальном

основании применяется набор плит из экструзионного пенополистиро-
ла ТЕХНОНИКОЛЬ CARBON PROF SLOPE с уклоном 1,7 %, состоящий
из элементов «А» и «В» (см. рис. 1.35). При этом толщина основного те-
плоизоляционного слоя может быть уменьшена на начальную толщину
плит «А», равную 10 мм. В качестве доборной плиты используются пли-
ты из экструзионного пенополистирола, например ТЕХНОНИКОЛЬ
CARBON PROF, толщиной 40 мм.

Для формирования разуклонки к воронкам в ендове кровли, выпол-

нения контруклона от парапета применяется набор плит из экструзи-
онного пенополистирола с уклоном 3,4 или 8,3 %, например ТЕХНО-
НИКОЛЬ CARBON PROF SLOPE 3,4 %, 8,3 % (плиты «J» и «K» и «М» со-
ответственно) (см. рис. 1.36).

Правила монтажа клиновидной теплоизоляции
для формирования уклонов

• Укладка клиновидных плит из минеральной ваты
Формирование уклонообразующего слоя из клиновидной теплоизо-

ляции следует начинать с нижней точки кровли: от воронки или ендовы,
свеса или парапета.

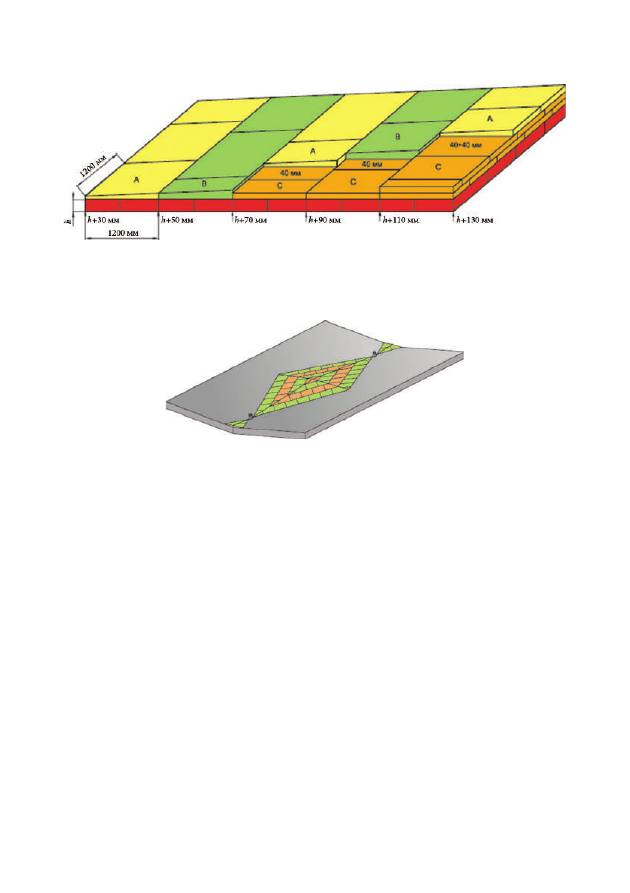

Пример раскладки минераловатных плит (типа ТЕХНОРУФ Н30-

КЛИН 1,7 %) для выполнения основного уклона представлен на рис. 1.52.

Пример раскладки плит для формирования разуклонки к воронкам

представлен на рис. 1.53.

123

Рис. 1.52. Пример выполнения основного уклона

из плит ТЕХНОРУФ Н30-КЛИН 1,7 %

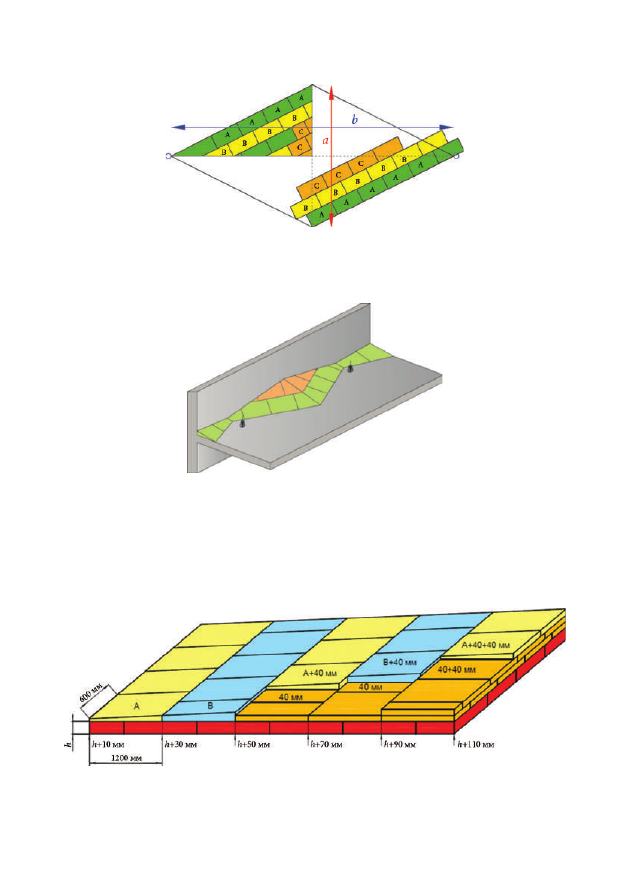

Рис. 1.53. Пример раскладки плит для формирования

разуклонки к воронкам

При устройстве разуклонки между воронками в ендове укладка плит

производится от края «ромба» к центру. Плиты укладываются парал-
лельно сторонам «ромба». Высота уклона увеличивается к центру «ром-
ба». Это достигается постепенным увеличением толщин плит из соот-
ветствующих наборов клиновидной теплоизоляции. Каждая четверть
собирается отдельно, затем производится подрезка плит по месту.

Первым укладывается ряд плит «А», затем — «В». Далее, если требу-

ется (в зависимости от размеров ромба), укладывается доборная плита
«С» толщиной 50 мм и повторяется раскладка плит: ряд плит «А», за-
тем — «В» (рис. 1.54). Отношение длинной диагонали ромба к короткой
не должно быть менее чем 5:1 (b/a ≤ 5).

Для создания контруклона в целях отвода воды от парапетов, зенит-

ных фонарей и других конструкций крыши следует применять клино-
видную теплоизоляцию из набора плит ТЕХНОРУФ Н30-КЛИН 4,2 %
(рис. 1.55).
