Раскладка плит из экструзионного пенополистирола для формиро-

вания разуклонки к воронкам аналогична раскладке плит из минераль-
ной ваты (см. рис. 1.53). Технология укладки также схожа.

Первым укладывается ряд плит «J», затем «K». Далее, если требуется

(в зависимости от размеров ромба), укладывается доборная плита экс-
трузионного пенополистирола толщиной 40 мм и повторяется расклад-
ка плит: ряд плит «J», затем «K» (рис. 1.57). Отношение длинной диаго-
нали ромба к короткой не должно быть менее чем 3:1 (b/a ≤ 3).

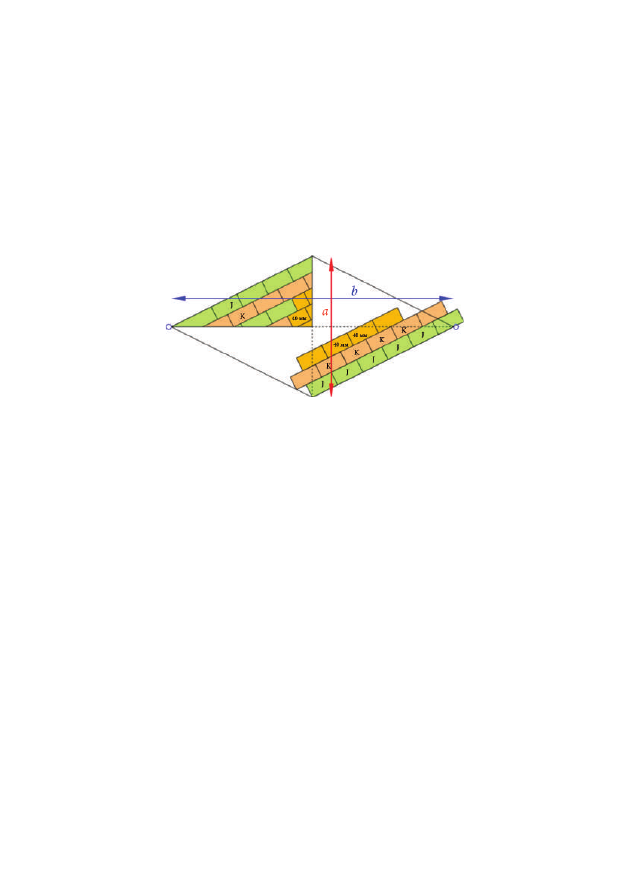

Рис. 1.57. Схема раскладки плит

XPS ТЕХНОНИКОЛЬ CARBON PROF SLOPE 3,4 %

при создании разуклонки между воронками в ендове

Для создания контруклона в целях отвода воды от парапетов, зенит-

ных фонарей и других конструкций крыши следует применять клино-
видную теплоизоляцию из набора плит XPS ТЕХНОНИКОЛЬ CARBON
PROF SLOPE 3,4 % согласно схеме, представленной на рис. 1.55.

Фиксация к основанию плит клиновидной теплоизоляции произво-

дится вместе с фиксацией верхнего слоя утеплителя.

Подготовка основания под гидроизоляционное покрытие

Основанием под гидроизоляционное покрытие служат ровные и

прочные поверхности:

•  несущих железобетонных плит, швы между которыми заделаны

цементно-песчаным раствором марки не ниже М150;

•  выравнивающих монолитных стяжек из цементно-песчаного рас-

твора, прочностью на сжатие не менее 5 МПа, толщиной 10—15 мм;

•  выравнивающих монолитных стяжек из асфальтобетона, прочно-

стью на сжатие не менее 0,8 МПа, толщиной 20—25 мм;

126

•  сборных стяжек из плоских хризотилцементных листов или це-

ментно-стружечных плит толщиной не менее 10 и 12 мм соответствен-
но, выполненные в два слоя;

•  теплоизоляционных плит из каменной ваты или экструзионного

пенополистирола, прочностью на сжатие при 10%-ной линейной дефор-
мации не менее 0,06 МПа.

Выполнение выравнивающей стяжки из цементно-песчаного раство-

ра производят полосами шириной не более 3 м, ограниченными рейка-
ми, которые служат маяками. Разравнивание цементно-песчаной смеси
осуществляют прави´лом из алюминиевого профиля, передвигаемого по
рейкам.

В монолитных стяжках должны быть предусмотрены температурные

швы шириной до 10 мм, разделяющие стяжку из цементно-песчаного
раствора на участки размером не более 6×6 м, а из песчаного асфальто-
бетона — не более 4×4 м. В холодных покрытиях с несущими плитами
длиной 6 м эти участки должны быть размером 3×3 м.

При устройстве выравнивающей стяжки из литого асфальта его

укладывают полосами шириной до 2 м (ограниченными двумя рейками)
и уплотняют валиком или катком весом 60—80 кг. Не допускается при-
менять стяжки из асфальтобетона по сжимаемым (минераловатным и
т.д.) и засыпным (керамзитовому гравию, перлитовому песку и т.д.) уте-
плителям, а также при наклейке рулонных материалов на холодные кро-
вельные мастики. Между цементно-песчаной стяжкой и теплоизоляци-
онным слоем из каменной ваты должен быть предусмотрен раздели-
тельный слой из рулонного материала, исключающий увлажнение
утеплителя во время устройства стяжки.

Не допускается устройство выравнивающих стяжек из цементно-

песчаного раствора в кровельных конструкциях с несущим основанием
из профилированного листа.

По засыпным утеплителям (керамзитовому гравию, перлитовому пе-

ску и т.д.) устраивают цементно-песчаные стяжки толщиной не менее
50 мм с обязательным армированием стальной сеткой.

В случае приклеивания кровельного ковра из рулонных битумно-по-

лимерных материалов к основанию, по температурным швам должна
быть предусмотрена укладка полосок-компенсаторов шириной 150—
200 мм из рулонных материалов с приклеиванием по обеим кромкам на
ширину около 50 мм [64].

127

Сборные стяжки из плоских хризотилцементных листов или це-

ментно-стружечных плит выполняются в два слоя с механическим
креплением между слоями. Листы плоского материала необходимо
укладывать с разбежкой швов таким образом, чтобы верхний слой пере-
крывал швы нижнего минимум на 500 мм. Крепление листов между со-
бой осуществляют заклепочным соединением по периметру и по центру
листа. Допускается соединение саморезами с предварительной подго-
товкой отверстий под саморезы во избежание разрушения листа сбор-
ной стяжки. В местах повышенной ветровой нагрузки (у парапетов, в
углах кровли, примыканиях к выступающим над плоскостью кровли
узлам) сборную стяжку необходимо зафиксировать к деревянным бру-
скам, предварительно закрепленным к несущему основанию, или иным
способом, обеспечивающим защиту от ветрового воздействия.

В местах примыкания к стенам, парапетам, вентиляционным шахтам

и другим кровельным конструкциям должны быть выполнены наклон-
ные бортики (галтели) под углом 45° из цементно-песчаного раствора
или асфальтобетона высотой 100 мм. Для оснований из сборных стяжек
или жестких минераловатных плит галтель изготавливают из жесткого
минераловатного утеплителя.

Вертикальные поверхности конструкций, выступающих над кровлей

и выполненных из штучных материалов (кирпича, пенобетонных бло-
ков и т.д.), должны быть оштукатурены цементно-песчаным раствором
М150 на высоту заведения края кровельного покрытия, но не менее чем
на 350 мм. Аналогично должны быть оштукатурены парапетные стены
из штучных материалов. Возможность применения утеплителя в каче-
стве основания под гидроизоляционное покрытие (без устройства по
нему стяжки) устанавливается расчетом на действующие на кровлю на-
грузки с учетом упругих характеристик теплоизоляции (предела проч-
ности, относительного удлинения, модуля упругости).

Теплоизоляционные плиты из экструзионного пенополистирола мо-

гут быть использованы в качестве основания под гидроизоляционный
ковер из рулонных материалов без устройства выравнивающей стяжки
только при свободной укладке рулонного материала или при примене-
нии самоклеящихся материалов, либо с механическим креплением его,
так как огневой способ наклейки при сгораемом утеплителе недопу-
стим. При несовместимости теплоизоляционных плит и кровельного
материала, укладываемого на теплоизоляцию, между ними должна быть

128

предусмотрена разделительная прослойка из стеклохолста плотностью
не менее 100 г/м

2

.

Для обеспечения необходимого сцепления наплавляемых рулонных

материалов с основанием кровли все поверхности основания из цемент-
но-песчаного раствора и бетона должны быть обработаны грунтовоч-
ной мастикой с температурой размягчения не ниже +80 °С, например
битумным праймером ТЕХНОНИКОЛЬ № 01. Грунтовка также может
быть приготовлена из битума (марок БН 70/30, БН 90/10, БНК 90/30) и
быстроиспаряющегося растворителя (бензин и т.п.), разбавленного в
соотношении 1:3—1:4 по массе. Грунтовку наносят с помощью кистей,
щеток или валиков (рис. 1.58). Кровельные материалы наплавляются
только после полного высыхания огрунтованной поверхности. Не до-
пускается выполнение работ по нанесению грунтовочного состава одно-
временно с работами по наплавлению кровельного полотна.

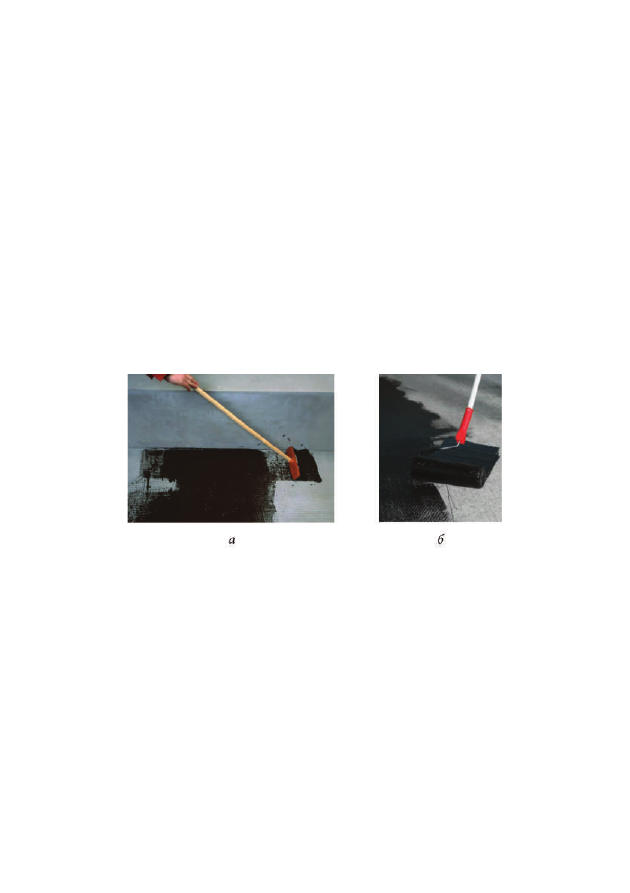

Рис. 1.58. Нанесение грунтовки на монолитную стяжку из цементно-

песчаного раствора:

а — с помощью кисти; б — с помощью валика

При наплавлении кровельного материала на теплоизоляционные

плиты из минеральной ваты поверхность плит обрабатывают кровель-
ной горячей мастикой, например мастикой ТЕХНОНИКОЛЬ № 41. Рас-
ход мастики составляет 1,5 кг/м

2

.

Полимерные мембраны из ПВХ или ТПО укладываются в один слой.

При укладке полимерных мембран на шероховатое основание (цемент-
но-песчаная стяжка, сборная стяжка, поверхность железобетонных
плит) предусматривается подкладочный слой из иглопробивного или
термоскрепленного геотекстиля поверхностной плотностью не менее
300 г/м

2

, устойчивого к сверлению.

129

При укладке полимерной мембраны на основание из экструзионного

пенополистирола для увеличения пожарной безопасности системы в
качестве подкладочного слоя применяется стеклохолст плотностью не
менее 100 г/м

2

.

Кровельное гидроизоляционное покрытие

Кровельное покрытие из рулонных битумосодержащих

материалов

Несколько десятилетий назад, когда рубероид являлся основным

кровельным гидроизоляционным материалом, относительную надеж-
ность гидроизоляции можно было достигнуть лишь применением 3—5
слоев этого материала по битумной мастике. Современные гидроизоля-
ционные покрытия изготавливают одно-, двухслойными в зависимости
от типа кровельной системы. На традиционных неэксплуатируемых
крышах для верхнего слоя применяют битумный или битумно-поли-
мерный кровельный материал с крупно-, мелкозернистой или чешуйча-
той посыпкой, например Техноэласт ЭКП, Унифлекс ЭКП и т.п. В каче-
стве нижнего слоя применяют битумный или битумно-полимерный
кровельный материал с мелкозернистой посыпкой или пленкой, напри-
мер Техноэласт ЭПП, Унифлекс ЭПП и т.п. Для таких материалов, как
Техноэласт ТИТАН СОЛО, Техноэласт ВЕНТ ЭКВ и т.п., допускается
укладка в один слой (см. раздел 1.1.1).

В зависимости от вида материала и типа кровельной системы уклад-

ка рулонных битумно-полимерных материалов может быть произведе-
на следующим образом:

•  приклеиванием материала огневым способом на подготовленное

основание;

•  приклеиванием материала безогневым способом на подготовлен-

ное основание;

•  укладкой материалов со сваркой швов и с механической фиксацией

к основанию с помощью специальных крепежных элементов.

Для приклеивания к основанию могут использоваться наплавляе-

мые, самоклеящиеся и укладываемые на мастику материалы.

Варианты сочетания и способы укладки кровельных материалов при

устройстве двухслойного гидроизоляционного полотна на примере ма-
териалов ТЕХНОНИКОЛЬ указаны в табл. 1.31 и на рис. 1.59—1.60.
