135

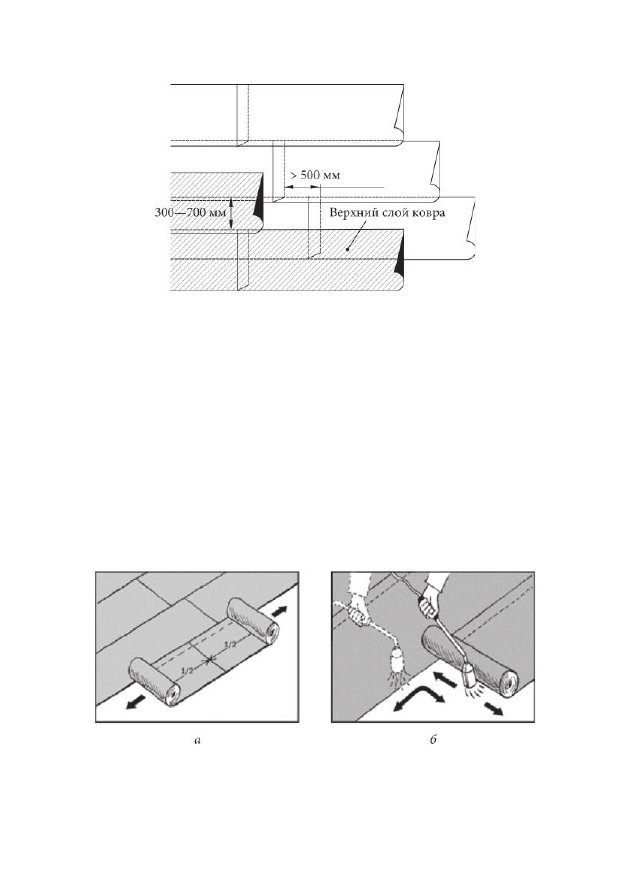

Рис. 1.64. Смещение полотен кровельного

материала в смежных слоях

Приклеивание наплавляемого рулонного материала огневым спосо-

бом выполняют в следующей последовательности. На подготовленное
основание раскатывают рулон, обеспечивая необходимый нахлест по-
лотен. Затем рулон скатывают к середине, наматывая его на трубу или
картонную шпулю (рис. 1.65, а). Рулон постепенно раскатывают и с по-
мощью газовой горелки разогревают нижний приклеивающий слой ру-
лона с одновременным нагревом основания. Нагрев производят плав-
ными движениями горелки так, чтобы обеспечивался равномерный
нагрев материала и поверхности основания (рис. 1.65, б). Аналогично
наклеивают вторую половину рулона.

Рис. 1.65. Последовательность выполнения работ по укладке наплавляемого

рулонного материала:

а — скатывание рулона к середине; б — разогрев нижней

поверхности рулона и основания

136

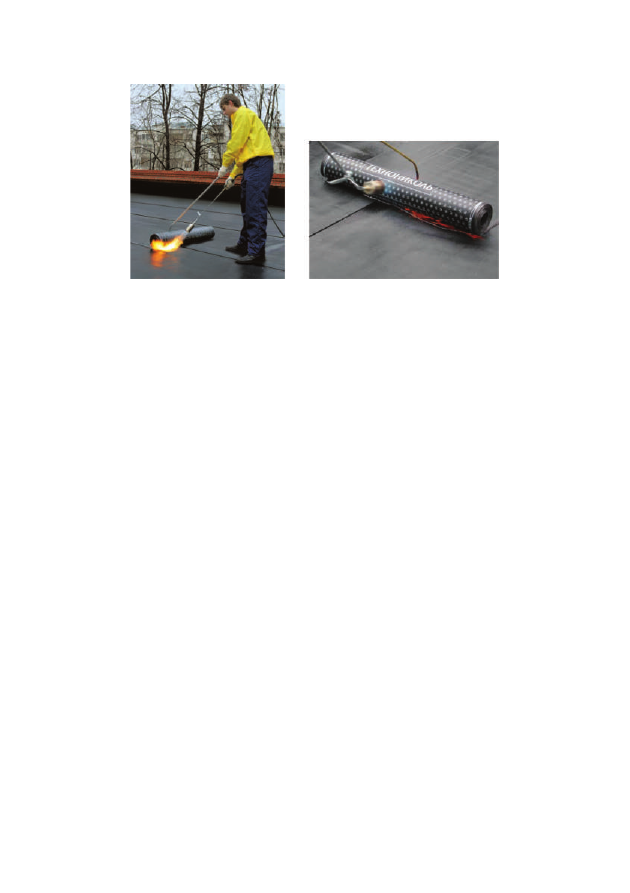

Рис. 1.66. Направление раскатки рулона при огневом

приклеивании рулонного материала

При наплавлении кровельного материала кровельщик раскатывает

рулон «на себя» (рис. 1.66).

Признаком правильного прогрева материала является образование

валика — вытекание битумно-полимерного вяжущего из-под боковой
кромки материала на 5—15 мм. Для повышения герметичности нахлеста
на образующийся битумный валик сверху наносят посыпку. Во избежа-
ние появления складок, морщин и волнистости укладываемых полотен
их прикатывают мягкими щетками и валиками, направляя движение от
оси рулона по диагонали к его краям. Особенно тщательно приглажи-
вают кромки материала.

Для предотвращения попадания воды под кровельный ковер в ме-

стах примыканий одновременно с укладкой первого слоя основного
кровельного ковра оклеивают первым слоем выступающие кровельные
конструкции и парапетные стены.

Укладку битумно-полимерных материалов производят до темпера-

туры гибкости материала. В случае выполнения работ при отрицатель-
ных температурах кровельный материал рекомендуется выдержать на
теплом складе в течение не менее 1 сут при температуре не ниже +15 °С.

Устройство «дышащих» кровель

При укладке гидроизоляционного покрытия в осенне-зимний пери-

од возможно увлажнение основания под кровлю, что может привести к
образованию вздутий, снижающих эксплуатационную надежность по-

137

крытия. Предотвратить появление вздутий можно полосовым прикле-
иванием кровельного покрытия к основанию. С этой целью применяют
специальные кровельные материалы с вентилируемой нижней поверх-
ностью — полосками из битумно-полимерного вяжущего, простран-
ство между которыми заполнено мелкофракционным песком, например
Унифлекс ВЕНТ или Техноэласт ВЕНТ.

При укладке этих материалов приклеивание происходит только в

местах битумно-полимерных полос. Остальная поверхность остается не
приклеенной к основанию и образует сеть сообщающихся между собой
каналов. Каналы обеспечивают свободный выход образующегося под
кровельным ковром пара, исключая образование вздутий между осно-
ванием под кровлю и кровельным покрытием. Кровли, выполненные
таким способом, называются «дышащими».

Применение «дышащих» кровель особенно актуально при ремонтах

кровель, имевших протечки, кровель с увлажненным утеплителем (если
удаление утеплителя нежелательно), а также кровельных конструкций
с локальными повреждениями пароизоляции (рис. 1.67).

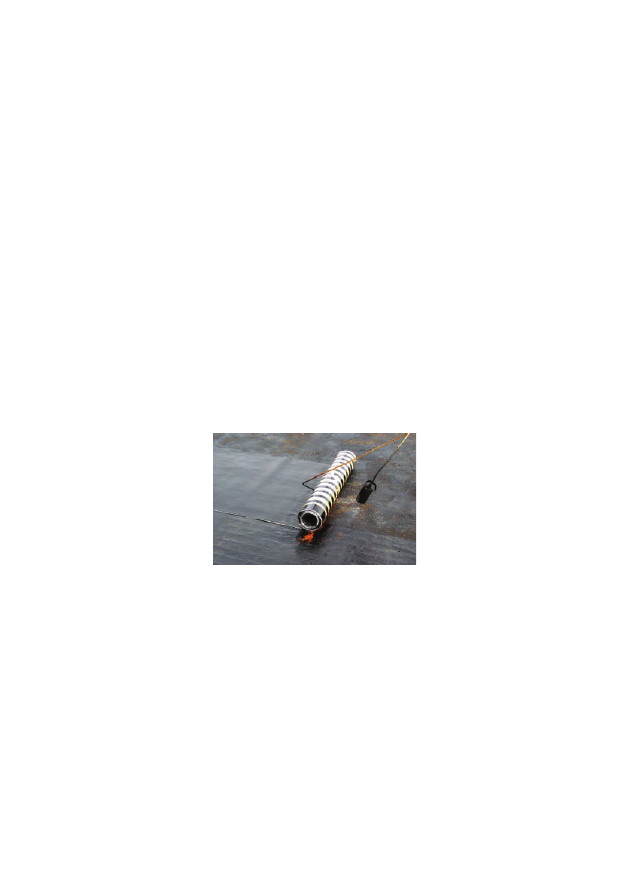

Рис. 1.67. Применение «дышащей»

кровли при ремонте

«Дышащие» системы также применяют при устройстве новых кро-

вель, в случаях если кровельная конструкция содержит влажные слои
между пароизоляционным слоем и кровельным покрытием или если в
помещении под кровлей есть открытые резервуары с водой (бассейны,
гальванические ванны и т.д.), или при производстве используются мо-
крые процессы (пивзаводы, текстильные фабрики и т.д.).

Примеры систем неэксплуатируемой крыши по профилированному

настилу и бетонному основанию с применением наплавляемых битум-
но-полимерных материалов представлены на рис. 1.68—1.70.

138

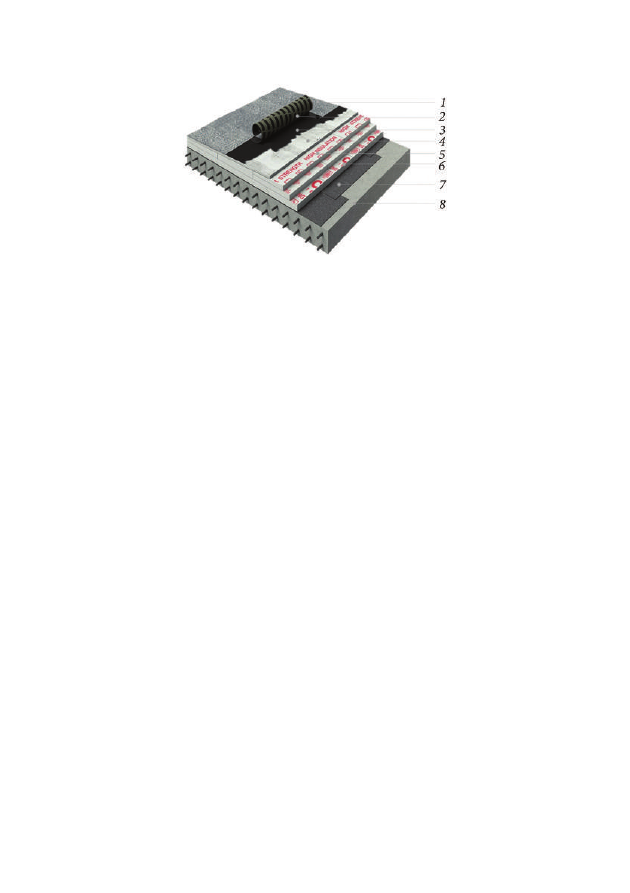

Рис. 1.68. Система ТН-КРОВЛЯ Титан:

1 — верхний слой

гидроизоляционного покрытия Техноэласт ЭКП;

2 — нижний слой гидроизоляционного покрытия

Унифлекс ВЕНТ ЭПВ; 3 — праймер битумный ТЕХНОНИКОЛЬ № 01;

4 — сборная стяжка из двух хризотилцементных листов;

5 — уклонообразующий слой ТЕХНОРУФ Н30 КЛИН;

6 — минераловатный утеплитель ТЕХНОРУФ 45;

7 — пароизоляция ПАРОБАРЬЕР С; 8 — профнастил

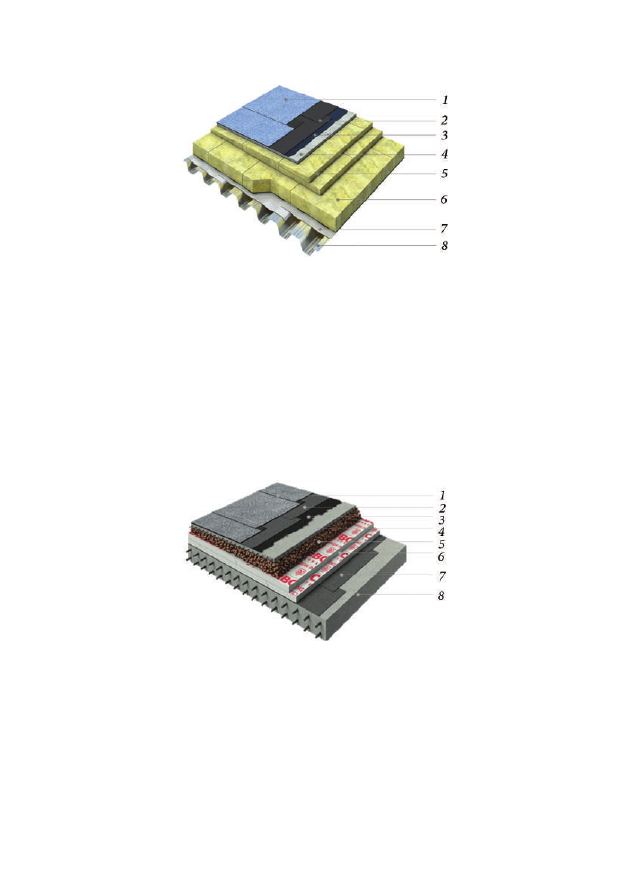

Рис. 1.69. Система ТН-КРОВЛЯ Стандарт:

1 — верхний слой

гидроизоляционного покрытия Техноэласт ЭКП;

2 — нижний слой покрытия Унифлекс ВЕНТ ЭПВ; 3 — праймер

битумный ТЕХНОНИКОЛЬ № 01; 4 — армированная

цементно-песчаная стяжка толщиной не менее 50 мм;

5 — уклонообразующий слой из керамзита;

6 — утеплитель из экструзионного пенополистирола

ТЕХНОНИКОЛЬ CARBON PROF 300; 7 — пароизоляционный

слой Биполь ЭПП; 8 — бетонное основание

139

Рис. 1.70. Система ТН-КРОВЛЯ Универсал:

1 — верхний слой

гидроизоляционного покрытия Техноэласт ЭКП;

2 — нижний слой покрытия Унифлекс ВЕНТ ЭПВ;

3 — праймер битумный ТЕХНОНИКОЛЬ № 01;

4 — сборная стяжка из двух слоев хризотилцементных

листов толщиной не менее 50 мм; 5 — уклонообразующий

слой из экструзионного пенополистирола ТЕХНОНИКОЛЬ

CARBON PROF SLOPE; 6 — утеплитель из экструзионного

пенополистирола ТЕХНОНИКОЛЬ CARBON PROF 300;

7 — пароизоляционный слой Биполь ЭПП; 8 — бетонное основание

Правила монтажа гидроизоляционного покрытия,

укладываемого методом механической фиксации

При механическом креплении кровельного покрытия необходимо

обеспечить нахлест смежных полотен рулонных материалов: боковой
нахлест — не менее 100 мм для двуслойного покрытия и не менее
120 мм — для однослойного. Торцевой нахлест должен составлять не
менее 120 мм — для полимерных мембран и 150 мм — для битумно-по-
лимерных материалов. Для увеличения надежности и герметичности
торцевого нахлеста при укладке битумно-полимерных материалов не-
обходимо осуществить подрезку угла полотна материала, находящегося
в нахлесте снизу (рис. 1.71).

При механическом креплении кровельного покрытия крепеж уста-

навливается в боковом нахлесте смежных полотнищ.

Крепление рулонного материала по сжимаемым основаниям, напри-

мер, плитам из каменной ваты, производят с помощью пластиковых
телескопических крепежных элементов и специальных саморезов (см.
рис. 1.47). Для крепления в основание из профнастила применяются
