145

теплоизоляции применяются плиты из экструзионного пенополистиро-
ла ТЕХНОНИКОЛЬ CARBON PROF 300. Для защиты кровли от УФ-
воздействия на битумно-полимерную мастичную гидроизоляцию на-
носится алюминиевая мастика ТЕХНОНИКОЛЬ № 57, которая также
помогает сократить нагрев всей поверхности кровли.

Система  ТН-КРОВЛЯ Мастичная может применяться как при

устройстве, так и при реконструкции кровли.

Правила монтажа гидроизоляционного покрытия

из битумно-полимерных мастичных материалов

Устройство изоляционных слоев начинают с пониженных участков:

карнизных свесов и участков расположения водосточных воронок (ен-
дов). Основной гидроизоляционный ковер с применением армирующих
стекломатериалов выполняют в следующей последовательности: на
огрунтованную поверхность основания наносят слой мастики, по кото-
рому расстилают полотна стеклохолста или стеклоткани с нахлестом по
длине 80—100 мм. На пониженном участке, например на карнизе, вна-
чале наклеивают два слоя стекломатериала, а затем каждое последующее
полотно смещают относительно предыдущего с нахлестом 570 мм. Далее
на уложенные полотна стеклосетки или стеклоткани наносят мастику.
Расход мастики составляет не менее 4,5 кг/м

2

 (рис. 1.80).

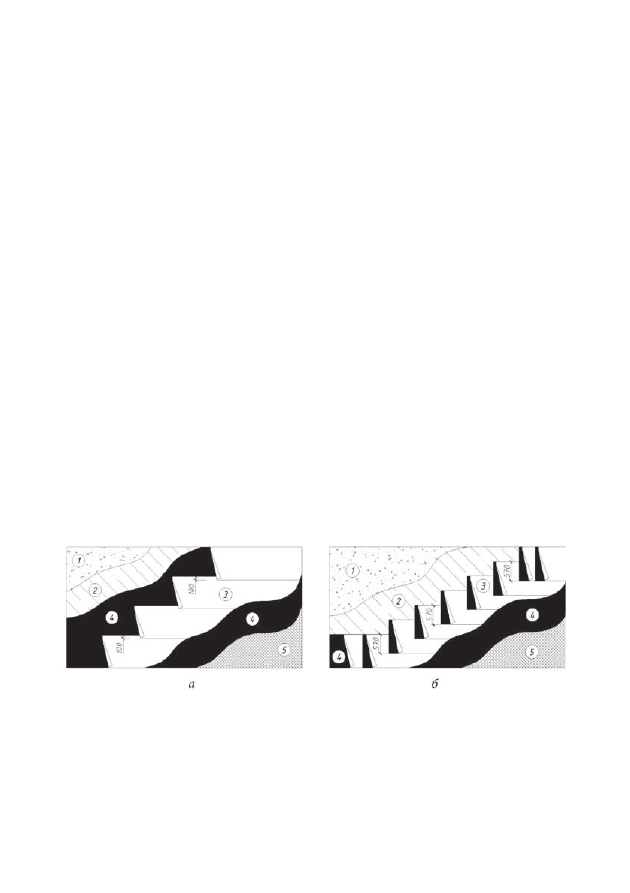

Рис. 1.80. Схема расположения слоев мастичного кровельного ковра:

а — основной гидроизоляционный ковер (с одним армирующим слоем);

б — кровельный ковер на пониженном участке (с двумя армирующими слоями);

1 — основание под кровлю (цементно-песчаная стяжка); 2 — праймер;

3 — армирующие слои; 4 — слои битумно-полимерной мастики;

5 — защитный (окрасочный) слой

146

Мастику можно наносить ручным (валиком, кистью, гребком с рези-

новой вставкой) или механизированным способом. Для нанесения ме-
ханизированным способом применяют установки безвоздушного рас-
пыления, при этом мастику разбавляют растворителем до рабочей вяз-
кости.

Защитный (окрасочный) слой наносят по высохшему кровельному

ковру (валиком, кистью или распылением) через 5—7 сут.

В местах примыкания мастичной кровли к парапетам, стенам, бор-

там фонарей и другим выступающим над кровлей конструкциям пред-
усматривают дополнительные изоляционные слои из двух мастичных
слоев с двумя армирующими прокладками из стекломатериалов. Ендо-
вы и конек кровли в этих покрытиях усиливают одним армированным
мастичным слоем. На неэксплуатируемых кровлях допускается выпол-
нять на примыканиях к парапетам, стенам, бортам фонарей дополни-
тельный ковер из трех армированных мастичных слоев без устройства
защитного фартука.

Кровельное покрытие из полимерных мембран

Полимерные мембраны (ЭПДМ, ТПО, ПВХ — см. раздел 1.1.2.1) укла-

дываются в один слой. Укладка полимерных мембран в зависимости от
вида материала и типа кровельной системы может быть произведена
следующим образом:

•  частичным или полным приклеиванием материала на подготовлен-

ное основание (клеевой метод);

•  механической фиксацией к основанию с помощью специальных

крепежных изделий;

•  свободной укладкой материала (для систем балластной кровли).

Система клеевой кровли с использованием полимерной мембраны

Клеевая система укладки получила наибольшее применение при ре-

конструкции и ремонте старых битумных кровель без демонтажа кро-
вельного пирога. Для устройства кровель клеевым методом применяют-
ся полимерные мембраны с подложкой из геотекстиля, например, ПВХ
мембрана LOGICROOF V-RP FB, которая обеспечивает не только меха-
ническое разделение старого и нового слоев, но и надежную фиксацию

147

материала при помощи клеевого состава. Рулоны мембраны имеют бо-
ковое поле без подложки (шириной 100 мм) для возможности сварки
полотен при помощи горячего воздуха. Для дополнительного утепления
кровли применяются плиты из пенополиизоцианурата ТЕХНОНИКОЛЬ
(рис. 1.81).

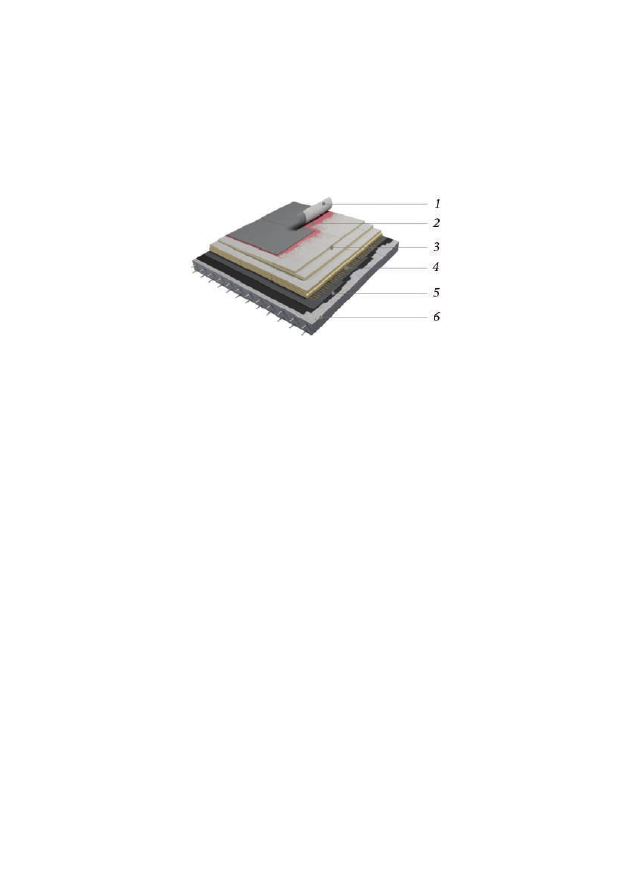

Рис. 1.81. Система клеевой кровли с использованием полимерной мембраны:

1 — полимерная мембрана с подложкой из геотекстиля LOGICROOF V-RP FB;

2 — монтажный клей; 3 — утеплитель из пенополиизоцианурата ТЕХНОНИКОЛЬ;

4 — битумно-полимерный клей; 5 — старый битумный ковер;

6 — железобетонное основание

Системы кровли с механическим креплением

полимерной мембраны

Для устройства кровель с механическим креплением применяются

ПВХ мембраны, армированные полиэфирной сеткой, например
LOGICROOF V-RP и ECOPLAST V-RP.

Далее представлены варианты систем кровли с механическим кре-

плением полимерной мембраны с утеплением из минеральной ваты и
комбинированным утеплением.

•  Система ТН-КРОВЛЯ Классик с утеплителем из минеральной

ваты (рис. 1.82)

В данной системе на несущее основание из профилированного листа

укладывают пароизоляцию для плоской кровли, которая защищает уте-
плитель от увлажнения проникающими из помещения водяными пара-
ми. В качестве теплоизоляционного слоя применяются минераловатные
плиты ТЕХНОРУФ Н30 и ТЕХНОРУФ В60, являющиеся негорючими
материалами. ТЕХНОРУФ Н30, имеющий меньшую плотность, приме-
няется в качестве нижнего слоя. ТЕХНОРУФ В60 применяется в каче-

148

стве верхнего слоя, который распределяет внешнюю нагрузку на ниж-
ний слой утеплителя. Утеплитель и гидроизоляционное покрытие кре-
пятся к основанию при помощи телескопических крепежных элементов.
Полимерная мембрана LOGICROOF V-RP имеет группу горючести Г1,
что позволяет применять данную систему без ограничений по площади.

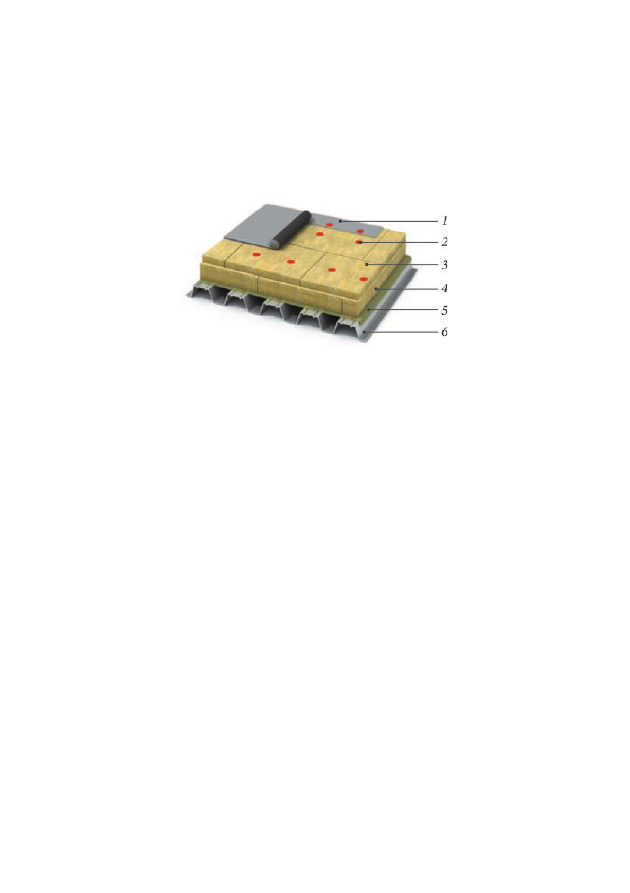

Рис. 1.82. Система полимерной кровли с минераловатным утеплителем

ТН-КРОВЛЯ Классик:

1 — полимерная мембрана LOGICROOF V-RP;

2 — телескопический крепеж; 3 — верхний слой утеплителя —

плиты из минеральной ваты ТЕХНОРУФ Н60; 4 — нижний слой утеплителя —

плиты из минеральной ваты ТЕХНОРУФ Н30; 5 — пароизоляционная пленка;

6 — несущее основание из профнастила

Система ТН-КРОВЛЯ Классик имеет высокие противопожарные

свойства (класс пожарной опасности К0 (30) в соответствии с ГОСТ
30403—96 [16] и применяется для устройства крыш на общественных
зданиях с большой площадью и постоянным пребыванием большого
количества людей.

•  Вентилируемая система ТН-КРОВЛЯ Вент
Разновидностью системы ТН-КРОВЛЯ Классик является вентилиру-

емая система ТН-КРОВЛЯ Вент с двухслойным утеплителем, имеющая
ряд конструктивных особенностей, благодаря которым испарение влаги
существенно увеличивается за счет циркуляции воздуха по каналам в
нижнем слое теплоизоляции (рис. 1.83). Размеры вентиляционных ка-
налов: ширина 30 мм, глубина 20 мм.

Функционирование системы ТН-КРОВЛЯ Вент основывается на

естественной вентиляции, благодаря которой влага быстрее выводится
из конструкции. Для правильной работы системы необходимо органи-
зовать уклон. Уклон может быть как конструктивным, так и выполнен-
ным при помощи теплоизоляционных уклонообразующих плит ТЕХНО-

149

РУФ Н30 КЛИН, которые укладываются под плиты с вентиляционными
каналами. Воздух под действием разницы парциальных давлений вы-
тягивается по каналам вверх к общему поперечному каналу, располо-
женному вдоль конька, под действием силы ветра. Плита ТЕХНОРУФ
В60 толщиной 40 мм является основой для гидроизоляционного слоя и
равномерно распределяет внешние нагрузки на слой утеплителя с вен-
тилируемыми каналами ТЕХНОРУФ Н ВЕНТ.

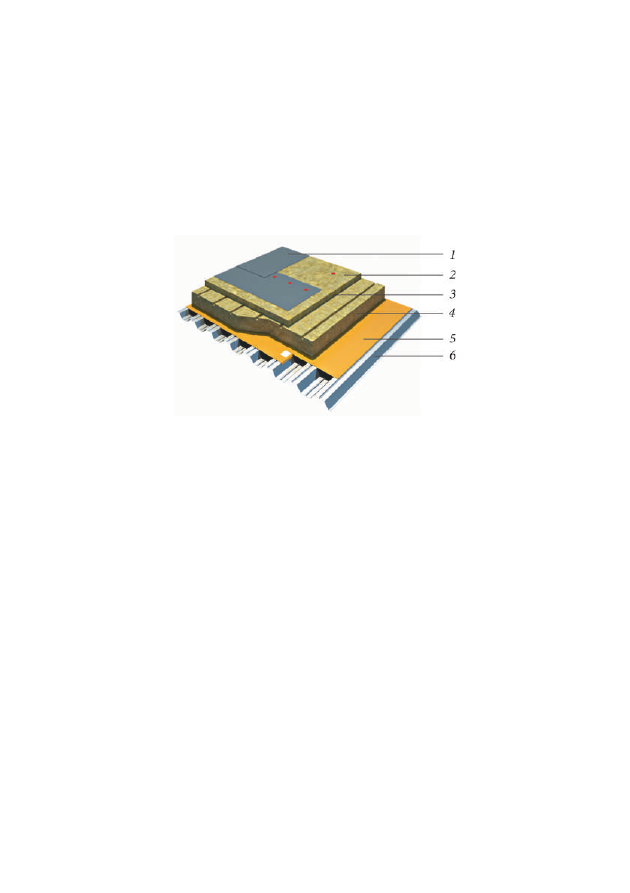

Рис. 1.83. Система ТН-КРОВЛЯ Вент:

1 — полимерная мембрана,

например LOGICROOF V-RP, ECOPLAST V-RP или LOGICROOF V-RP ARCTIC;

2 — телескопический крепеж; 3 — утеплитель ТЕХНОРУФ В60;

4 — утеплитель ТЕХНОРУФ Н30 ВЕНТ; 5 — пленка пароизоляционная;

6 — несущее основание из профнастила

•  Система ТН-КРОВЛЯ Смарт с комбинированным утеплителем

(рис. 1.84)

В данной системе на несущее основание из профилированного листа

укладывают пароизоляцию, которая защищает утеплитель от увлажне-
ния проникающими из помещения водяными парами. В качестве ниж-
него теплоизоляционного слоя применяется минераловатный утепли-
тель ТЕХНОРУФ Н30 толщиной не менее 50 мм, что обеспечивает систе-
ме высокие противопожарные свойства. Применение утеплителя на
основе экструзионного пенополистирола ТЕХНОНИКОЛЬ CARBON
PROF 300 в качестве верхнего слоя обусловливает ряд преимуществ си-
стемы, таких как малый вес конструкции, низкое водопоглощение, по-
вышенная прочность, что позволяет обходиться без устройства пеше-
ходных дорожек на кровле. Класс пожарной опасности конструкции К0
(15) позволяет применять ее в качестве бесчердачных покрытий в зда-
