150

ниях II—V степени огнестойкости с любым классом пожарной опасно-
сти здания по ГОСТ 30403—96 [16].

Утеплитель и гидроизоляционное покрытие механически крепятся

к основанию при помощи телескопических крепежных элементов.

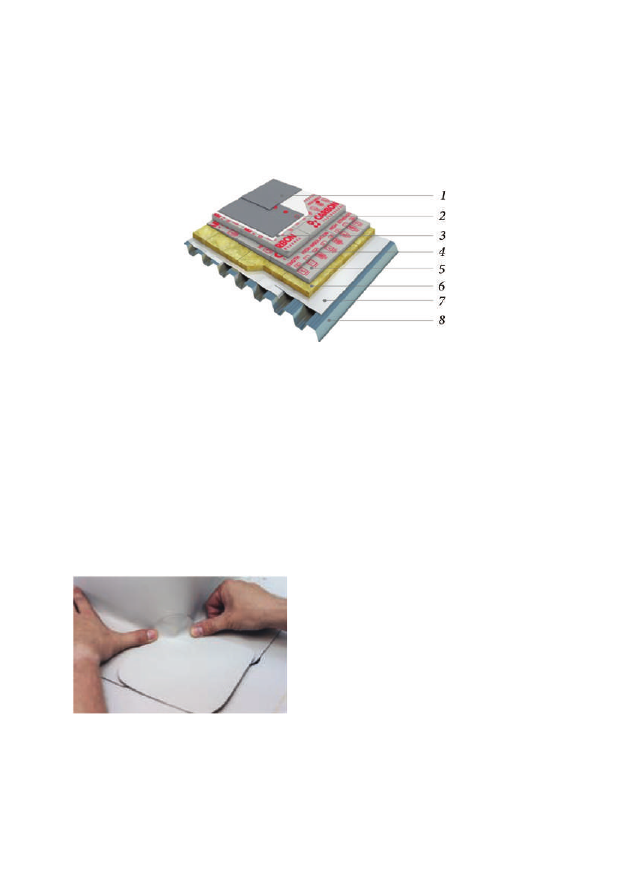

Рис. 1.84. Система полимерной кровли с комбинированным утеплением

ТН-КРОВЛЯ Смарт:

1 — полимерная мембрана, например, LOGICROOF V-RP,

ECOPLAST V-RP или LOGICROOF V-RP ARCTIC; 2 — телескопический крепеж;

3 — разделительный слой из стеклохолста; 4 — утеплитель из XPS пенополистирола

ТЕХНОНИКОЛЬ CARBON PROF 300; 5 — уклонообразующий слой из экструзионного

пенополистирола ТЕХНОНИКОЛЬ CARBON PROF SLOPE; 6 — утеплитель из

минеральной ваты ТЕХНОРУФ Н3; 7 — пароизоляция (пароизоляционная пленка

ТЕХНОНИКОЛЬ или ПАРОБАРЬЕР С); 8 — несущее основание из профнастила

Для изготовления фасонных элементов, деталей усиления и дефор-

мационного шва применяются неармированные ПВХ мембраны, такие
как LOGICROOF V-SR и ECOPLAST V-SR (рис. 1.85).

Неармированные мембраны не применяются для устройства парапе-

тов. Необходимо избегать контакта ПВХ мембраны с жирами. На про-
изводствах, использующих различные масла, нужно предусмотреть жи-
роулавливающие фильтры, которые устанавливаются на вытяжки.

Рис. 1.85. Применение неармированной

ПВХ мембраны при устройстве

внешнего угла

151

Общие правила монтажа кровель из полимерных мембран

Правила укладки полимерных мембран на профнастил

и бетонное основание

По несущему основанию из профнастила рулоны полимерной мем-

браны раскатываются поперек волн профилированного листа (рис. 1.86).
Это требование обусловлено тем, что механический крепеж должен
устанавливаться в разные волны профлиста, а не в одну волну.

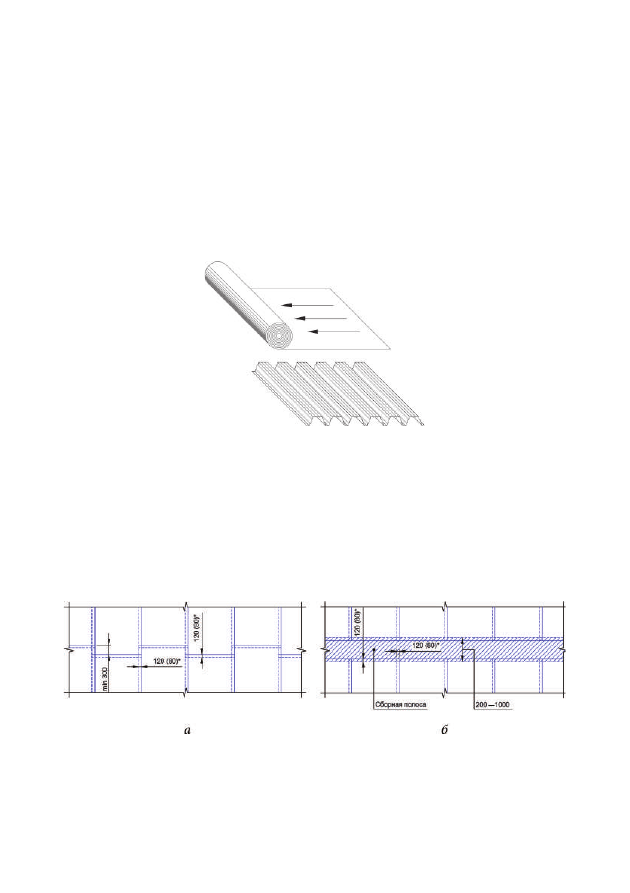

Рис. 1.86. Направление раскатки рулона полимерной мембраны

по несущему основанию из профнастила

Раскладка рулонов полимерных мембран осуществляется в зависи-

мости от несущего основания: со смещением торцевых нахлестов (не
менее 300 мм) — для любого типа основания (рис. 1.87, а) и с устрой-
ством сборной полосы (шириной 200—1000 мм) — для бетонного осно-
вания (рис. 1.87, б).

Рис. 1.87. Варианты раскладки рулонов полимерных мембран:

а — со смещением торцевых нахлестов; б — с устройством сборной полосы;

* величина нахлестов: 120 мм — при механической фиксации кровельного ковра;

80 мм — при свободной укладке и клеевом методе укладки кровельного ковра

152

При укладке полимерных мембран из ПВХ или ТПО по твердым ше-

роховатым основаниям (старое битумное покрытие, железобетон, це-
ментно-песчаная стяжка, сборная стяжка, настилы из дерева и фанеры)
требуется предусматривать разделительный слой из иглопробивного
геотекстиля поверхностной плотностью не менее 300 г/м

2

.

В случае устройства кровельного покрытия из ПВХ и ТПО мембран

по основанию из экструзионного пенополистирола (XPS) и другим го-
рючим основаниям необходимо предусмотреть укладку разделительно-
го слоя между мембраной и утеплителем из стеклохолста поверхност-
ной плотностью не менее 100 г/м

2

 для увеличения пожарной безопас-

ности системы. Нахлест полотен разделительных слоев должен
составлять не менее 100 мм.

Правила монтажа кровель из полимерных мембран,
укладываемых клеевым методом

При ремонте старой кровли для дополнительного утепления при-

меняются плиты из экструзионного пенополистирола, например XPS
ТЕХНОНИКОЛЬ CARBON PROF. Они приклеиваются к поверхности
старого битумного ковра с помощью двухкомпонентного битумно-по-
лимерного клея, имеющего высокую адгезию к битумным и полимерно-
битумным материалам и пенополистиролу. Клей, нанесенный порцион-
ными частями на нижнюю поверхность плиты с помощью шпателя,
твердеет в течение 2 ч. Благодаря густой консистенции битумно-поли-
мерный клей способен заполнять неровности кровельного основания
глубиной до 5 мм.

Приклеивание гидроизоляционной полимерной мембраны возмож-

но уже через 4 ч после укладки утеплителя. Приклеивание осуществля-
ется с помощью полиуретановых клеевых составов. Мембрана прикле-
ивается на основание с нахлестом смежных полотен (продольным и
торцевым) не менее 80 мм.

На основной плоскости кровли допускается полосовое приклеива-

ние мембраны с площадью приклеивания не менее 30 %. На вертикаль-
ных поверхностях и местах перехода на вертикаль полимерная мембра-
на приклеивается по всей плоскости. Продольные и поперечные швы
смежных полотен мембраны не проклеиваются монтажным клеем. Швы
свариваются специальным оборудованием при помощи горячего воз-
духа. Ширина сварного шва должна составлять не менее 30 мм.

153

Правила монтажа кровель из полимерных мембран,

укладываемых методом механической фиксации

Общие правила монтажа кровель из полимерных мембран, уклады-

ваемых методом механической фиксации, аналогичны правилам меха-
нического крепления битумно-полимерных покрытий.

•  Механическое крепление полимерной мембраны в основание из проф-

настила

Схема механического крепления кровельного покрытия в основание

из профнастила представлена на рис. 1.72.

При механическом креплении полимерной мембраны в несущее ос-

нование из профнастила шаг крепежа должен быть кратен шагу волны
профилированного листа и определяться расстоянием между полками
профлиста. В 1 пог. м мембраны можно установить не более 5 крепле-
ний, поэтому для мембраны шириной 2 м на 1 м

2

 приходится 2,5 крепе-

жа. Если по расчету необходимо большее количество крепежных эле-
ментов, например, в угловых или парапетных зонах, то необходимо
уменьшить ширину полотна либо установить дополнительные крепле-
ния в его середину (рис. 1.88).

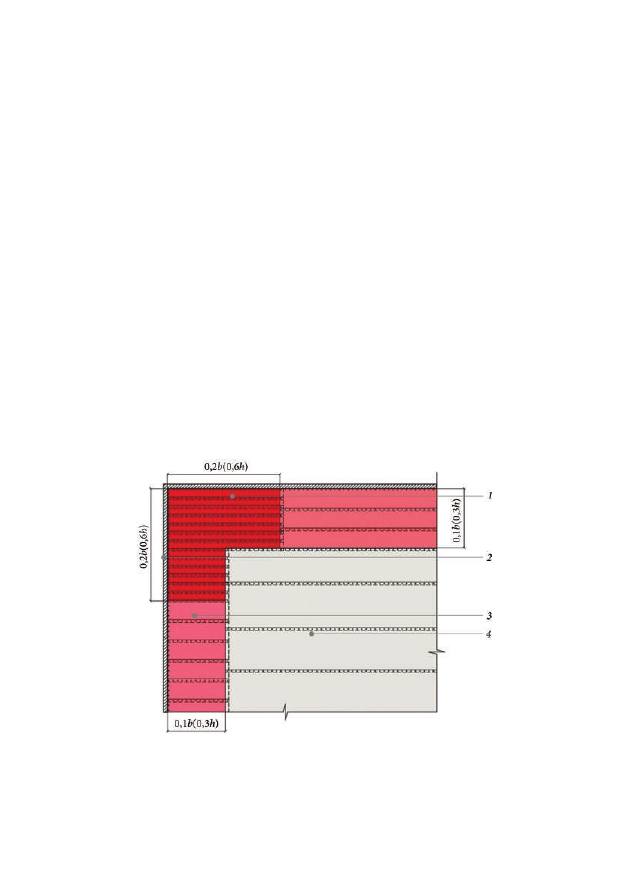

Рис. 1.88. Раскладка и крепление полотен полимерной мембраны к профлисту

при механической фиксации:

h — высота здания; b — ширина здания; 1 — угловая

зона (7 крепежей на 1 м

2

); 2 — парапет; 3 — парапетная зона (5 крепежей на 1 м

2

);

4 — центральная зона (2,5 крепежа на 1 м

2

)

154

• Механическое крепление полимерной мембраны в бетонное

основание

При механическом креплении полимерной мембраны в бетонное ос-

нование или цементно-песчаную стяжку не обязательно уменьшать ши-
рину рулонов либо устанавливать дополнительный крепеж в их середи-
ну. В этом случае достаточно уменьшить шаг установки крепежных
элементов.

Системы балластных кровель

Балластная система кровли предусматривает свободную укладку

кровельного гидроизоляционного покрытия и удержание ее на поверх-
ности основания с помощью балласта: гальки, гравия, щебня, бетонных
блоков или тротуарной плитки (в случае эксплуатируемой кровли).

В зависимости от назначения балластные кровли подразделяются на

эксплуатируемые и неэксплуатируемые. Эксплуатируемые в свою оче-
редь делятся на кровли с пешеходными нагрузками, транспортными на-
грузками, а также «зеленые» кровли. По расположению утеплителя от-
носительно гидроизоляции балластные кровли делятся на традицион-
ные (гидроизоляционный слой расположен над утеплителем) и
инверсионные (гидроизоляционный слой расположен под утеплите-
лем).

Балластная система укладки применяется для кровель, оборудован-

ных со всех сторон парапетами и уклоном несущего основания не более
3 %, как при устройстве, так и при реконструкции кровель.

Системы балластных традиционных кровель

•  Система неэксплуатируемой балластной традиционной кровли
В качестве балласта для неэксплуатируемых балластных крыш при-

меняется промытая галька, гравий или гранитный щебень фракцией
20—40 мм. Не допускается использовать щебень карбонатных пород.
Необходимый вес балласта, а также количество дополнительных кре-
пежных элементов рассчитываются в зависимости от величины ветро-
вых нагрузок, согласно СП 20.13330.2011 [43].

В качестве подкладочного слоя под балласт служит иглопробивной

геотекстиль поверхностной плотностью не менее 300 г/м

2

. Этот слой

служит для предотвращения попадания мелких частиц в стыки тепло-
