При устройстве уклонообразующего слоя необходимо отказаться от

сыпучих материалов (например керамзитового гравия) и использовать
легкие виды бетонов. В противном случае при разрушении или пере-
мещении сыпучих материалов во время эксплуатации крыши может
произойти разрушение вышележащих слоев кровельного ковра.

Система «зеленой» кровли

«Зеленая» кровля является разновидностью инверсионной эксплуа-

тируемой кровли, в которой в качестве верхнего слоя применяется рас-
тительный грунт, укладываемый на дренажный слой. Примером «зеле-
ной» кровли является система ТН-КРОВЛЯ Грин (рис. 1.99).

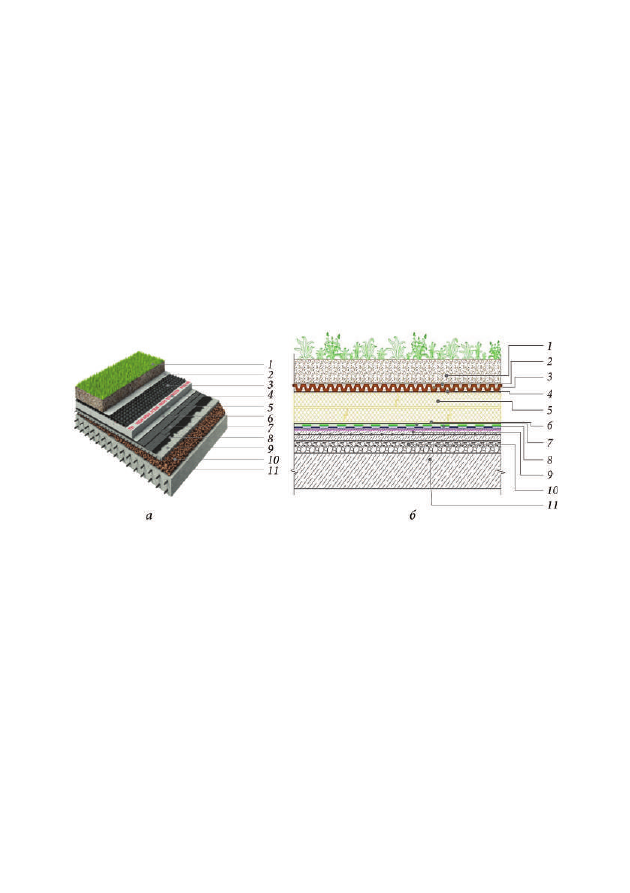

Рис. 1.99. Система «зеленой» кровли ТН-КРОВЛЯ Грин:

а — общий вид; б —

схема; 1 — грунт с зелеными насаждениями; 2 — разделительный слой из термо-

скрепленного геотекстиля (плотностью 150 г/м

2

); 3 — дренажная профилированная

мембрана PLANTER-geo; 4 — разделительный слой из термоскрепленного геотекстиля

(плотностью 150 г/м

2

); 5 — утеплитель из экструзионного пенополистирола XPS

ТЕХНОНИКОЛЬ CARBON PROF 300; 6 — разделительный слой из иглопробивного

геотекстиля (плотностью 300 г/м

2

); 7 — битумно-полимерная рулонная гидроизо-

ляция Техноэласт ГРИН; 8 — битумно-полимерная рулонная гидроизоляция

Техноэласт ЭПП; 9 — армированная цементно-песчаная стяжка М150 толщиной

не менее 50 мм; 10 — уклонообразующий слой из керамзитового гравия;

11 — несущее основание — железобетонная плита перекрытия

«Зеленые» кровельные системы устанавливают на железобетонное

основание. Для формирования уклонообразующего слоя применяют
керамзитовый гравий. Основанием под гидроизоляционное покрытие
служит цементно-песчаная стяжка М150 с нанесенным на нее битум-

166

ным праймером. Обязательной составляющей строительных систем
ТН-КРОВЛЯ Грин являются 2 слоя гидроизоляционного битумно-по-
лимерного покрытия, один из которых — Техноэласт ГРИН — защища-
ет систему от прорастания корней. Нанесенная с верхней стороны ма-
териала толстая полимерная пленка становится защитой от механиче-
ского повреждения гидроизоляционного слоя корнями растений.

В качестве утеплителя применяется экструзионный пенополистирол,

например XPS ТЕХНОНИКОЛЬ CARBON PROF 300, укладываемый в
1 или 2 слоя. Дренажный слой, выполненный из профилированной мем-
браны PLANTER-geo, с двух сторон защищен разделительными слоями
из термоскрепленного геотекстиля поверхностной плотностью 150 г/м

2

.

Верхним слоем является растительный субстрат с зелеными насаждени-
ями [67].

В зависимости от видов растений, используемых для «зеленых»

крыш, различают легкое и интенсивное озеленение. При устройстве
крыш с легким озеленением применяются травянистые и так называе-
мые почвопокровные растения: газонные травы, мохообразные расте-
ния и т.п. На крышах с интенсивным озеленением могут выращиваться
практически все виды растений, которые используются при обычном
ландшафтном проектировании: травянистые растения, кустарники, не-
большие деревья.

В качестве растительного субстрата используются специально подо-

бранные смеси на основе минеральных и органических наполнителей,
обеспечивающих необходимые условия для жизнедеятельности расте-
ний, высаживаемых на «зеленых» крышах. Состав растительного суб-
страта зависит от видов высаживаемых растений: субстрат должен
снабжать растения необходимыми питательными веществами и водой,
обладать влаго- и воздухопроницаемостью, требуемым показателем
кислотности (pH); он должен быть очищен от семян сорняков, вредите-
лей, возбудителей болезней, токсичных веществ и быть устойчивым к
сложным погодным условиям (промерзанию, засухе, переувлажнению,
выветриванию) и т.д. Толщина растительного субстрата для «зеленых»
крыш с легким озеленением составляет от 30 до 150 мм, с интенсив-
ным — более 150 мм.

Водоудерживающий слой «зеленых» крыш обеспечивает сохранение

влаги, необходимой для жизнедеятельности растений. Эту функцию на-

167

ряду с функцией дренажа выполняет профилированная мембрана, уло-
женная между двумя слоями термоскрепленного геотекстиля. Мембра-
на имеет профиль в виде усеченных конусов, в которых скапливается
влага. Излишек влаги проходит через отверстия, расположенные на
верхней поверхности мембраны, и удаляется в водоприемные воронки
(рис. 1.100).

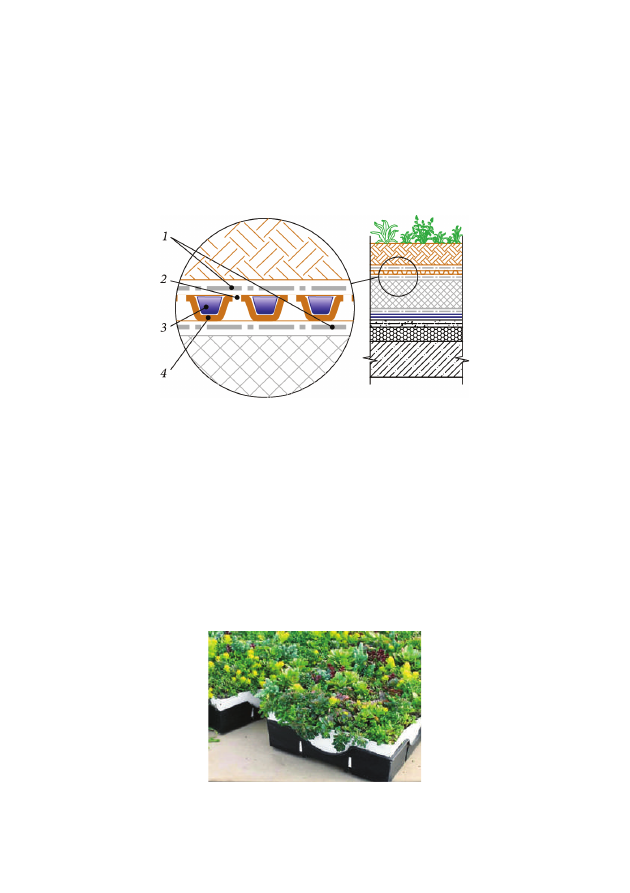

Рис. 1.100. Водоудерживающий слой «зеленых» крыш:

1 — геотекстиль;

2 — отверстие; 3 — вода; 4 — профилированная мембрана

Широкое применение при устройстве «зеленых» крыш с легким озе-

ленением находят модульные системы озеленения (рис. 1.101), состоя-
щие из отдельных пластиковых или металлических контейнеров, кото-
рые заполнены растительным субстратом с высаженными растениями.
Применение таких систем позволяет облегчить производство работ при
устройстве вегетативного слоя крыш, получать легкий доступ к поверх-
ности крыши для ее ремонта, устраивать «зеленые» крыши в любое вре-
мя года, легко заменять вышедшие из строя модули.

Рис. 1.101. Модульная система озеленения

168

При проектировании «зеленых» крыш необходимо обратить внима-

ние на потребность растений в воде. Для крыш с легким озеленением
необходимое количество воды растения получают из выпадающих осад-
ков, но следует также предусмотреть возможность полива растений в
случае длительных периодов засухи. Для этого на крыше можно устано-
вить специальные емкости, имеющие пополняемый запас воды, напри-
мер собирающие дождевую воду, либо предусмотреть установку на кры-
ше водопроводного крана.

При проектировании крыш с интенсивным озеленением существует

необходимость в устройстве специальных оросительных систем.

Необходимо также предусмотреть мероприятия по защите растений

от ветровой нагрузки. К ним относятся устройство высоких парапетов,
укладка тротуарной плитки в местах высоких ветровых нагрузок, при-
менение антиэрозионного слоя, увеличивающего сцепление корней рас-
тений с крышей (что особенно актуально при высадке растений), при-
менение приспособлений, прикрепляющих высокие виды кустарников
и деревьев к конструкциям крыши.

1.2.3. Системы водоотведения плоских крыш

Общие положения

Для обеспечения удаления дождевых и талых вод с поверхности

крыш в наружные сети дождевой канализации предусматривается вну-
тренний или наружный организованный водоотвод. Допускается пред-
усматривать неорганизованный водосток с крыш 2-этажных зданий при
условии устройства козырьков над входами и отмостки.

Кровли отапливаемых зданий следует выполнять с внутренним во-

достоком. Допускается устройство кровель с наружным организован-
ным водостоком в отапливаемых и неотапливаемых зданиях при усло-
вии выполнения мероприятий, препятствующих образованию сосулек
и наледей.

Внутреннее водоотведение

Внутренние водостоки зданий включают в себя водоприемную во-

ронку, стояк, отводную трубу и выпуск.

169

Для предотвращения образования ледяных пробок и сосулек в водо-

сточной системе внутреннего водоотведения крыш с холодными черда-
ками следует предусматривать утепление водоотводящих стояков и
применять воронки с подогревом водоприемной чаши.

Водостоки должны быть защищены от засорения листво- или грави-

еуловителями, а на эксплуатируемых кровлях-террасах над воронками
и лотками предусматривают съемные дренажные (ревизионные)
решетки.

Для организации системы внутреннего водостока применяются кро-

вельные воронки ТехноНИКОЛЬ следующих типов:

•  с листвоуловителем и фланцем из кровельного материала (ВБ) —

для кровель из рулонных битумно-полимерных материалов (рис. 1.102, а);

•  с листвоуловителем и прижимным фланцем из нержавеющей стали

(ВФ)  — при устройстве кровель из различных видов материалов
(рис. 1.102, б);

•  обогреваемая с листвоуловителем и прижимным фланцем из не-

ржавеющей стали (ВФО) — при устройстве кровель из различных видов
материалов (рис. 1.102, в).

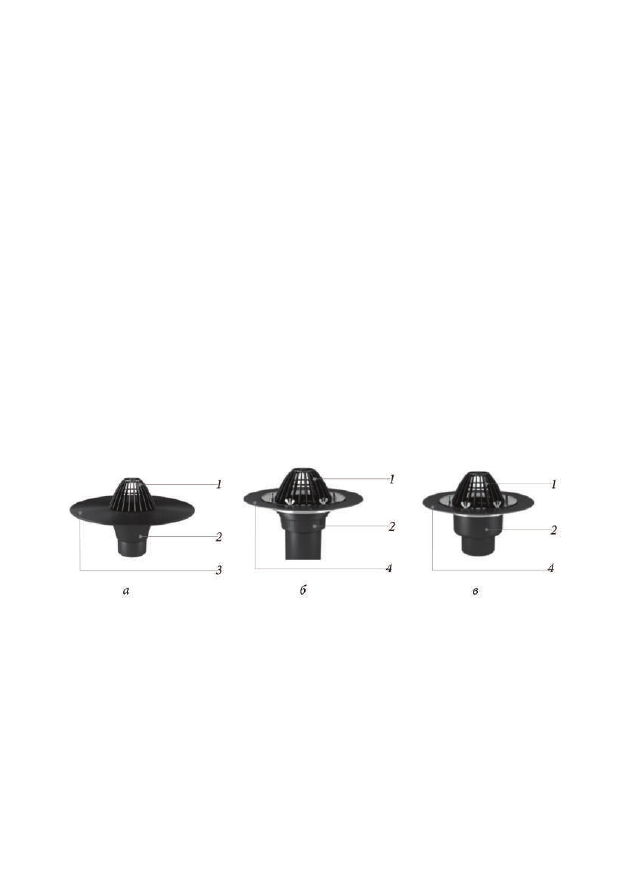

Рис. 1.102. Кровельные воронки ТехноНИКОЛЬ:

а — с листвоуловителем

и фланцем из кровельного материала (ВБ); б — с листвоуловителем и прижимным

фланцем из нержавеющей стали (ВФ); в — обогреваемая с листвоуловителем

и прижимным фланцем из нержавеющей стали (ВФО); 1 — листвоуловитель;

2 — корпус воронки; 3 — фланец воронки; 4 — прижимной фланец

Вокруг водоприемных воронок «зеленых» и эксплуатируемых крыш

выполняется гравийная отсыпка (из гранита, базальта, сиенита и других
некарбонатных пород) шириной 250 мм из гравия фракции 5—20 мм и
маркой по морозостойкости не менее 300, уложенного на геотекстиль
(см. рис. 1.90).
