Шпилеобразные (пирамидальные) крыши состоят из нескольких тре-

угольников-скатов, соединяющихся в вершине. Такие крыши устраива-
ются в зданиях, имеющих в плане форму квадрата или правильного
многоугольника. Высокие, вытянутые вверх пирамидальные крыши на-
зываются шпилями (рис. 1.106, з).

Крыша из косых поверхностей состоит из нескольких пологих пло-

скостей, опирающихся на несущие стены, стоящие на разных уровнях
(рис. 1.106, и).

Сводчатые крыши в поперечном сечении могут быть очерчены дугой

окружности или иной геометрической кривой (рис. 1.106, к).

 1.3.2. Элементы скатных крыш

В скатных крышах различают следующие элементы (рис. 1.107):
•  скат — наклонная поверхность кровли;
•  ребра — пересечения скатов, образующие наклонные линии;
•  вальма — треугольный скат;
•  конек — пересечения скатов, образующие верхнее горизонтальное

ребро (верхняя грань крыши);

•  разжелобок (ендова) — места пересечения двух скатов, образую-

щих входящий угол;

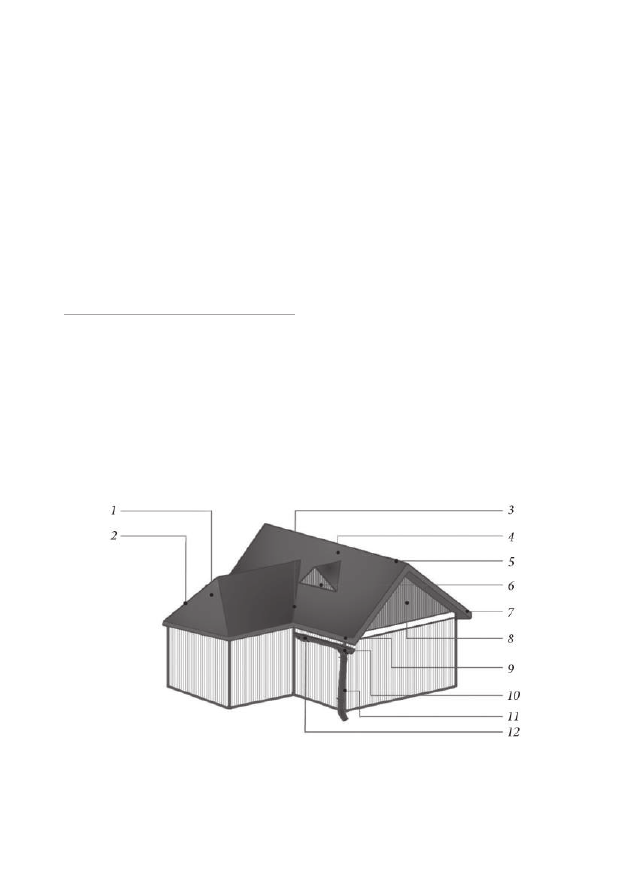

Рис. 1.107. Элементы скатных крыш:

1 — вальма; 2 — ребро; 3 — разжелобок

(ендова); 4 — скат; 5 — конек; 6 — слуховое окно; 7 — фронтонный свес;

8 — фронтон; 9 — карнизный свес; 10 — водоприемная воронка;

11 — водосточная труба; 12 — подвесной желоб

176

•  слуховое окно — проем для освещения и проветривания чердач-

ных помещений, а также для выхода на крышу;

•  карнизный свес — край крыши, выступающий за плоскость наруж-

ных стен;

•  щипец или фронтон — торец стены под двухскатными плоскостями;
•  настенные желоба — устройства для приема стекающей со скатов

воды и направления ее к водосточным трубам.

1.3.3. Конструкции скатных крыш

Конструктивными элементами крыши являются несущие и огражда-

ющие конструкции.

Несущие конструкции воспринимают нагрузку от собственного

веса, веса снега, давления ветра и передают эти нагрузки на стены и от-
дельные опоры. Несущими конструкциями скатной крыши могут слу-
жить:

•  стропильные конструкции (стропила, обрешетки, фермы и т.п.),

выполненные из дерева, металла или железобетона;

•  поверхности из железобетонных несущих плит, монолитного же-

лезобетона.

Деревянные стропильные конструкции чаще всего применяются в

качестве несущих элементов скатных крыш коттеджей и других малоэ-
тажных домов. По сравнению с другими видами конструкций деревян-
ные имеют ряд преимуществ, среди которых простота производства и
проведения монтажа, относительно небольшой вес (при сравнении с
металлоконструкциями), возможность использования при больших
пролетах (до 18 м), простота и возможность утепления. Для производ-
ства таких конструкций используется лес-кругляк, доски или брус. Со-
единяются отдельные деревянные элементы, как правило, методом
врубки или при помощи различных анкеров (болтов, гвоздей, зубчато-
кольцевых шпонок).

Металлические стропильные конструкции применяются в основном

при возведении зданий общественного или промышленного назначе-
ния: гипермаркетов, складов, цехов, вокзалов, бассейнов и т.д. В сфере
жилищного строительства использовать металлические стропила эко-
номически невыгодно вследствие их дороговизны, трудности перевозки
и монтажа. Однако в отличие от деревянных стропил металлические
конструкции стойки к гниению и пожаробезопасны.

177

Иногда, в качестве основных несущих элементов применяются желе-

зобетонные балки. Железобетонные стропильные балки относятся к
подстропильным конструкциям, перекрывающим 12- и 18-метровые
шаги колонн. При этом такие элементы образуют промежуточные
опоры.

Стропильные конструкции

По конструкции стропила разделяются на 2 типа: наслонные, опира-

ющиеся концами и средней частью (в одной или нескольких точках) на
стены здания, и висячие, опирающиеся только концами на стены здания
(без промежуточных опор) (рис. 1.108).

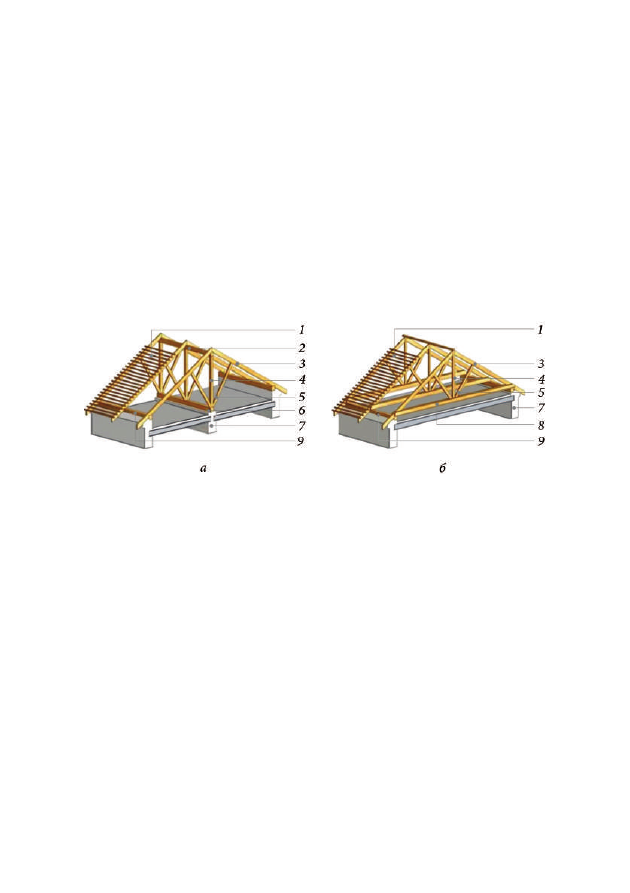

Рис. 1.108. Несущие конструкции двускатной крыши с наслонными (а)

и с висячими (б) стропилами:

 1 — обрешетка; 2 — коньковый прогон;

3 — стропильная нога; 4 — стойка; 5 — подкос; 6 — лежень; 7 — несущая стена;

8 — затяжка; 9 — мауэрлат

Наслонные стропила устраивают в тех случаях, когда расстояние

между опорами (пролет) не превышает 6,5 м. При наличии одной до-
полнительной опоры ширина, перекрываемая наслонными стропилами,
может быть увеличена до 10—12 м, а при двух опорах — до 16 м.

Стропильные балки (ноги) двухскатных крыш опираются с одной

стороны на подстропильные брусья (мауэрлаты), а с другой — на про-
гоны, расположенные по линии внутренних опор, или на подкосы. Ма-
уэрлаты укладывают на наружные стены по прокладке из гидроизоля-
ционного материала на высоте не менее 40 см от верха чердачного пере-
крытия. Прогоны через каждые 3—5 м опираются на стойки, врубленные
нижним концом в лежни, которые укладывают на нижние опоры. При
большой длине стропильной ноги ей придают дополнительные опоры в

178

виде подкосов, опирающихся на лежни. Угол между подкосом и стро-
пильной ногой должен быть близок к прямому.

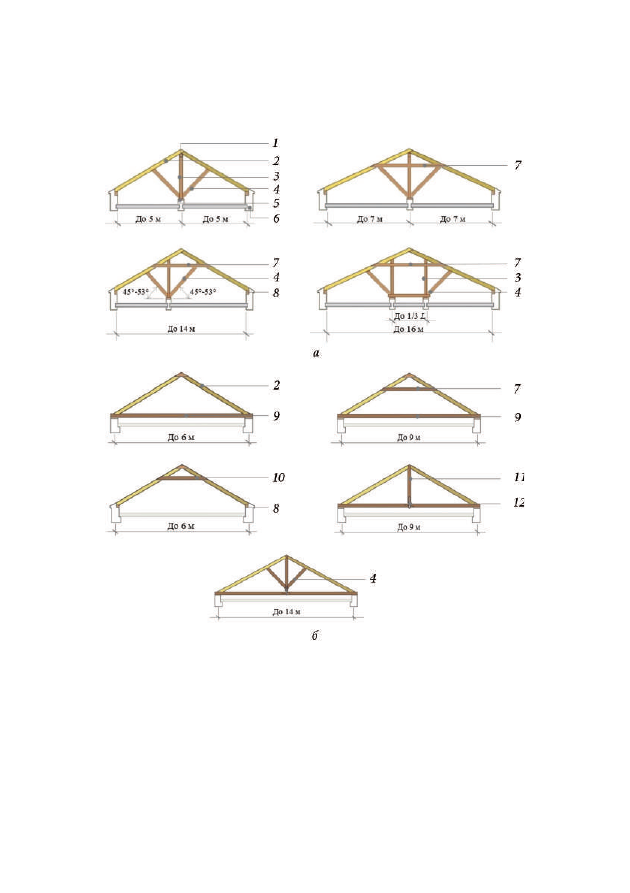

Рис. 1.109. Конструктивные решения наслонных (а) и висячих (б) стропил

двускатных крыш:

1 — прогон; 2 — стропильная нога; 3 — стойка; 4 — подкос;

5 — лежень; 6 — несущая конструкция; 7 — ригель; 8 — мауэрлат; 9 — затяжка;

10 — приподнятая затяжка; 11 — бабка; 12 — хомут

Висячие стропила представляют собой две стропильные ноги, соеди-

ненные снизу затяжкой, воспринимающей распор. Для уменьшения
прогиба стропильных ног при пролетах до 8 м параллельно затяжке вре-
зают ригель (между затяжкой и вершиной стропил), а при пролетах бо-

179

лее 8 м устанавливают бабку. В одноэтажных однопролетных домах про-
летом до 6 м в стропильных конструкциях используются доски сечени-
ем 50×150 мм. Все сопряжения элементов выполняют в виде врубок с
применением накладок (досок толщиной 25 мм), скоб, болтов и гвоздей.

Конструктивные решения наслонных и висячих стропил двускатных

крыш представлены на рис. 1.109.

Металлические фермы

Стропила из металла, которые также называют фермами, изготавли-

вают из классических профилей: двутавров, уголков, швеллеров и т.п.
Ферма представляет собой стержневую конструкцию, которая состоит
из верхнего и нижнего поясов, раскосов и стоек. Конструкции металли-
ческих ферм различаются формой поясов, размерами пролетов, стати-
ческой схемой, способом соединения в узлах и т.д. Статические фермы
могут быть рамными, балочными, вантовыми, арочными. В конструк-
циях крыш наибольшее распространение получили балочные фермы,
так как они просты в изготовлении, имеют меньший вес и могут при-
меняться для изготовления конструкций, нуждающихся в устойчивости
к большим, постоянным нагрузкам. Арочные фермы используются для
созданий необычных форм кровли и увеличения помещения, однако
они достаточно трудоемки и требуют повышенного расхода материалов.

По очертанию фермы бывают треугольные, трапециевидные, много-

угольные, с параллельными поясами, полигональные, сегментные.
Очертание ферм зависит от назначения и архитектурного решения зда-
ния, типа кровли, схемы промежуточной конструкции, наличия фона-
рей, подвесного транспорта и подвесного потолка, принятой расчетной
схемы и нагрузок. Наиболее простыми конструкциями скатных крыш
являются треугольные фермы. Некоторые схемы балочных треугольных
ферм представлены на рис. 1.110.

В качестве несущего элемента стропильной системы в утепленных

крышах применяют легкие стальные тонкостенные конструкции
(ЛСТК). Для повышения теплотехнических свойств конструкции стро-
пила изготавливают из термопрофиля (рис. 1.111). Термопрофили пред-
ставляют собой холоднокатаные конструкции из листовой оцинкован-
ной стали различных профилей (например шляпные, Z-, П-, С-образные)
толщиной 0,7—2,0 мм. Термопрофили имеют продольные канавки, ко-
торые снижают потери тепла за счет удлинения пути теплового потока
