Водосточные воронки внутреннего организованного водоотвода

должны располагаться равномерно по всей площади кровли на пони-
женных участках. Количество воронок на кровле определяют по рас-
чету сбора дождевых вод с учетом рельефа и площади кровли, конструк-
ции здания и допускаемой площади водосбора на одну воронку, соглас-
но СП 30.13330 [45] и СП 32.13330 [46]. На кровле здания необходимо
устанавливать не менее двух водосточных воронок. Максимальное рас-
стояние между ними при любых видах кровли не должно превышать
30 м.

На самом низком участке кровли при необходимости предусматри-

вают аварийный водоотвод при помощи парапетной воронки. Привяз-
ка воронок к разбивочным осям зданий должна учитывать расположе-
ние и габариты несущих конструкций покрытия, расположение инже-
нерных сетей и технологического оборудования под покрытием.

Ось воронки должна находиться на расстоянии не менее 600 мм от

парапета и других выступающих над кровлей частей зданий.

Монтаж воронки внутреннего водостока

Воронка внутреннего водостока закрепляется к несущему основа-

нию крыши. Пароизоляционный материал заводится на чашу воронки
после ее установки в проектное положение, после чего прижимной фла-
нец притягивается к чаше с помощью винтов. В местах пропуска через
кровлю воронок внутреннего водостока предусматривается понижение
основания под гидроизоляционное покрытие на 15—20 мм в радиусе
0,5—1,0 м от центра воронки. На подготовленное основание укладыва-
ется слой усиления из битумно-полимерного материала размерами
1000×1000 мм, на который устанавливается надставной элемент. Слои
основного кровельного ковра заводятся на чашу надставного элемента
и фиксируются прижимным фланцем (рис. 1.103).

Для организации водоотведения на инверсионных крышах использу-

ются многоуровневые системы водоотведения, обеспечивающие отвод
воды не только с поверхности крыши, но и с уровня дренажного слоя и
гидроизоляционного покрытия (рис. 1.104).

171

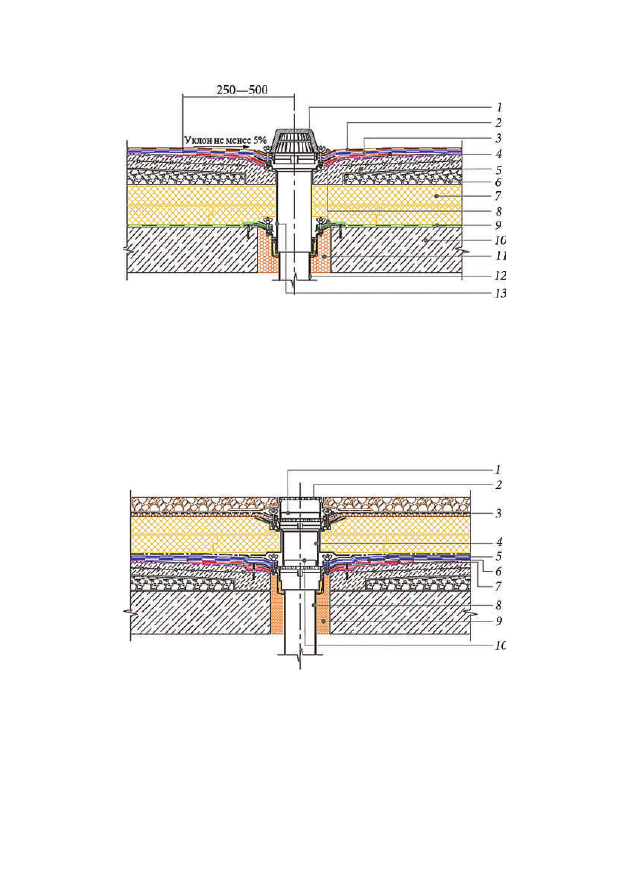

Рис. 1.103. Воронка внутреннего водостока:

1 — листвоуловитель;

2 — верхний слой кровельного покрытия; 3 — нижний слой кровельного покрытия;

4 — слой усиления из кровельного материала; 5 — цементно-песчаная стяжка;

6 — уклонообразующий слой; 7 — утеплитель (например ТЕХНОРУФ 45);

8 — прижимной фланец; 9 — пароизоляция; 10 — железобетонная плита перекрытия;

11 — монтажная пена; 12 — водоприемная воронка; 13 — надставной элемент

Рис. 1.104. Двухуровневая воронка внутреннего водостока:

1 — дренажное

кольцо Д1; 2 — водосливный трап; 3 — прижимной фланец; 4 — надставной элемент;

5 — верхний слой кровельного покрытия; 6 — нижний слой кровельного покрытия;

7 — слой усиления из кровельного материала; 8 — водоприемная воронка;

9 — монтажная пена; 10 — дренажное кольцо Д2

172

Наружное водоотведение

При наружном организованном отводе воды с кровли должны при-

ниматься расстояние между водосточными трубами не более 24 м, пло-
щадь поперечного сечения водосточных труб из расчета 1,5 см

2

 на 1 м

2

площади кровли. При неорганизованном водоотводе вынос карниза от
плоскости стены должен составлять не менее 600 мм. При устройстве
наружного организованного водоотвода с применением водоприемных
воронок используют воронки с подогревом водоприемной чаши.

Монтаж наружного водостока

В месте примыкания кровли к краю крыши на крепежные элементы

устанавливается отлив из оцинкованной стали, который крепится само-
резами с шагом 100 мм в шахматном порядке после укладки нижнего
слоя кровельного ковра. На отлив наплавляется слой усиления из кро-
вельного материала, а затем верхний слой кровельного ковра. Водосточ-
ный желоб крепится к стене с помощью крепежных элементов
(рис. 1.105).

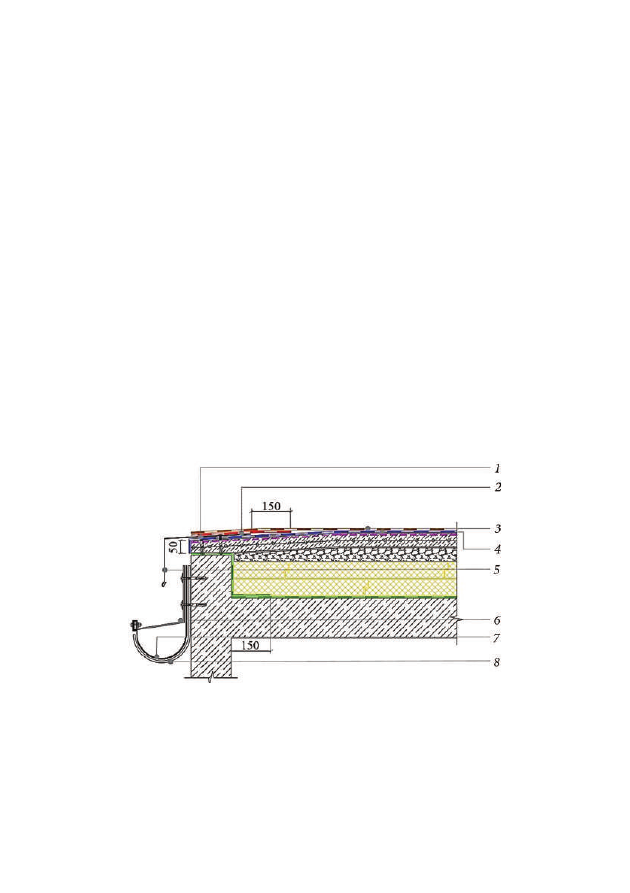

Рис. 1.105. Наружный водосток:

1 — верхний слой кровельного покрытия;

2 — нижний слой кровельного покрытия; 3 — слой усиления из кровельного

материала; 4 — крепление саморезами в шахматном порядке; 5 — отлив

из оцинкованной стали; 6 — крепежный элемент с шагом от 300 до 900 мм;

7 — водосточный желоб; 8 — крепежный элемент с шагом от 300 до 900 мм

173

1.3. Системы скатных крыш

Общие сведения

Скатными называются крыши с наклонными поверхностями кровли,

что позволяет обеспечить естественный сток воды. Скатные крыши
имеют уклон более 12 %.

Выбор уклона зависит главным образом от климатических условий,

архитектурных требований и материала кровли. Так, в районах с боль-
шим количеством осадков и при кровельном материале с неплотными
стыками (например металлочерепице) скаты кровли должны быть кру-
тыми. В местностях с сильными ветрами устраивают более пологие
кровли, чтобы уменьшить на них давление ветра. Правильный выбор
требуемого уклона способствует снижению стоимости здания. Для по-
крытия крутых крыш, например, требуется больше материалов, трудо-
вых затрат, следовательно, они обходятся дороже.

 1.3.1. Виды скатных крыш

Скатные крыши весьма разнообразны. Их форма зависит от назна-

чения здания и очертания его в плане, но во всех случаях она должна
обеспечивать хороший отвод дождевых и талых вод.

Односкатные крыши являются простейшими по форме, они отводят

воду в одну сторону. Такими крышами покрывают небольшие домики,
хозяйственные постройки, пристройки к дому, крыльцо, временные со-
оружения. Такие постройки, как правило, делают бесчердачными или с
антресолями в подкрышном пространстве (рис. 1.106, а).

Двускатные крыши чаще всего устраиваются на малоэтажных зда-

ниях; они имеют два ската (наклонные плоскости) прямоугольной фор-
мы. Боковые (треугольные) части стен по концам крыши называются
фронтонами (рис. 1.106, б).

Четырехскатные (вальмовые) крыши образуются из двускатных,

фронтоны их срезаются наклонными плоскостями на всю высоту. Ос-
новные скаты имеют форму равнобедренной трапеции, а дополнитель-
ные скаты (вальмы) — форму треугольника (рис. 1.106, в).

Шатровые крыши имеют различное количество скатов в зависимо-

сти от плана здания. По форме они являются пирамидой: все скаты име-

174

ют форму равнобедренных треугольников и сходятся в одной точке.
Шатровые крыши применяются для строений в форме квадрата или
равностороннего многоугольника (рис. 1.106, г).

Полувальмовые крыши отличаются от четырехскатных тем, что на-

клонными плоскостями у них срезаются лишь части фронтонов
(рис. 1.106, д).

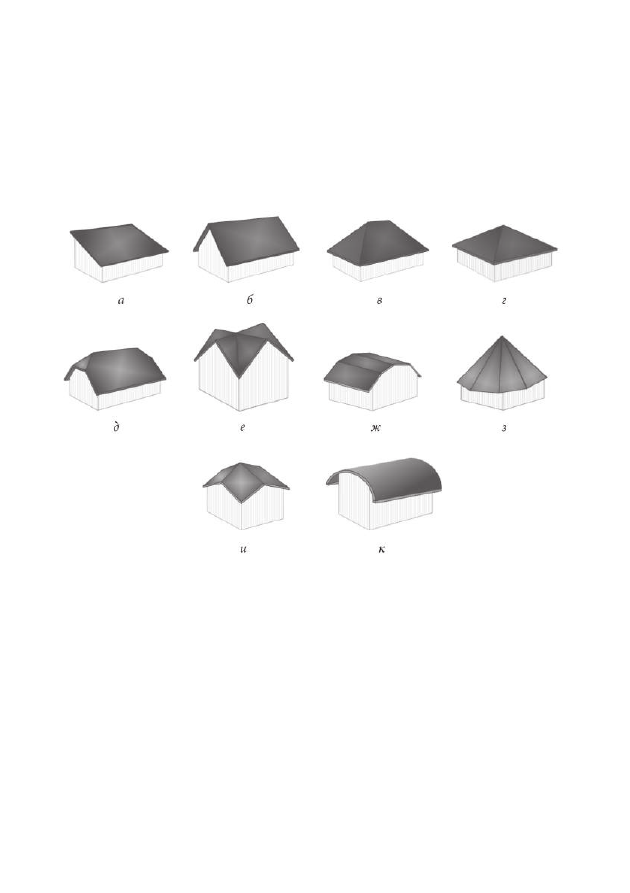

Рис. 1.106. Виды скатных крыш:

а — односкатная; б — двускатная; в — вальмовая

четырехскатная; г — шатровая; д — полувальмовая; е — многощипцовая;

ж — мансардная; з — шпилеобразная; и — из косых поверхностей; к — сводчатая

Многощипцовые крыши получаются в результате соединения много-

численных скатов. Щипец — это часть стены, ограниченная скатами
крыши (рис. 1.106, е).

Мансардные крыши являются разновидностью двускатной. Отличие

заключается в ломаной линии самих скатов: каждая плоскость пред-
ставляет собой два прямоугольника, соединенных между собой под ту-
пым углом. Мансардные крыши устраиваются в случаях, когда чердач-
ные помещения используются для жилья или имеют служебное назна-
чение (рис. 1.106, ж).
