тробрешетки по одному на каждый скат. Расстояние от оси ребра до
бруса — 20 мм. Между основной контробрешеткой и брусьями конт-
робрешетки ребра крыши оставляют вентилируемый зазор 50 мм
(рис. 155, б).

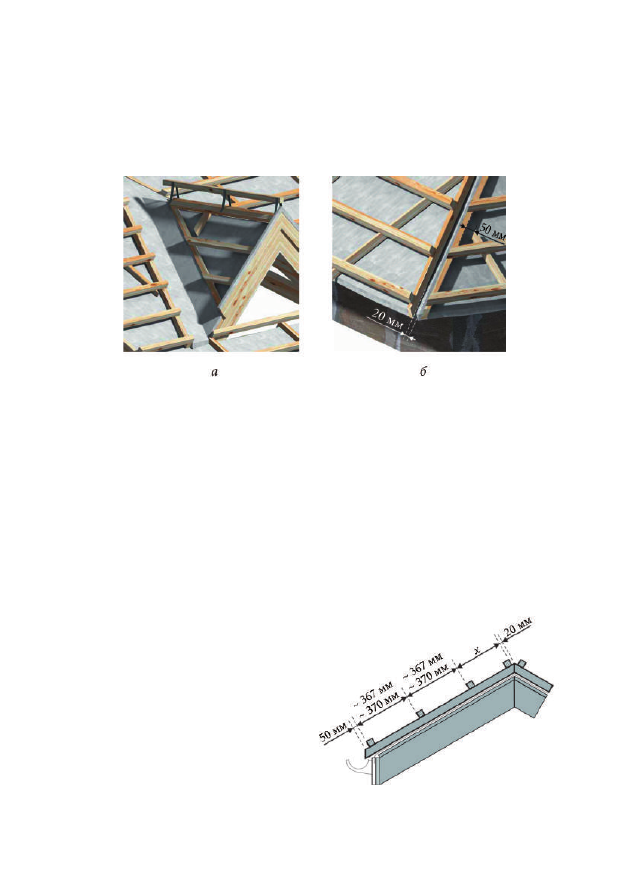

Рис. 1.155. Контробрешетка ендовы:

а — выходящей на скат; б — на ребрах крыши

•  Монтаж шаговой обрешетки
В зависимости от шага стропил применяются бруски обрешетки раз-

личного сечения. При шаге стропил до 1000 мм применяются бруски
сечением 50×50 мм с относительной влажностью не более 20 %. При
большем шаге стропил сечения брусков увеличивают.

Монтаж обрешетки выполняется снизу вверх. Нижний брус обре-

шетки механически фиксируется с отступом 50 мм от свеса контробре-
шетки. Последующие ряды монтируются с постоянным шагом. При
этом шаг обрешетки определяется по месту с учетом нахлестов панелей
и ориентировочно равен 367 мм (для панелей LUXARD Классик) и
370 мм (для панелей LUXARD Ро-
ман). Последний брус шаговой
обрешетки (в коньковой части)
не доводится до оси конька на
20 мм (рис. 1.156).

• Монтаж наличника
После окончания работ по

монтажу контробрешетки и ша-
говой обрешетки под панели
LUXARD вдоль фронтона монти-

Рис. 1.156. Схема шаговой обрешетки

216

руется наличник. Верхняя часть наличника отстоит от плоскости об-
решетки на 30—40 мм. При этом защитные пленки, которые монтиру-
ются под металлочерепицу, заводятся на верхний торец наличника
(рис. 1.157). Далее монтируют карнизную вентиляционную ленту, кото-
рая крепится к нижнему брусу обрешетки и лобовой доске.

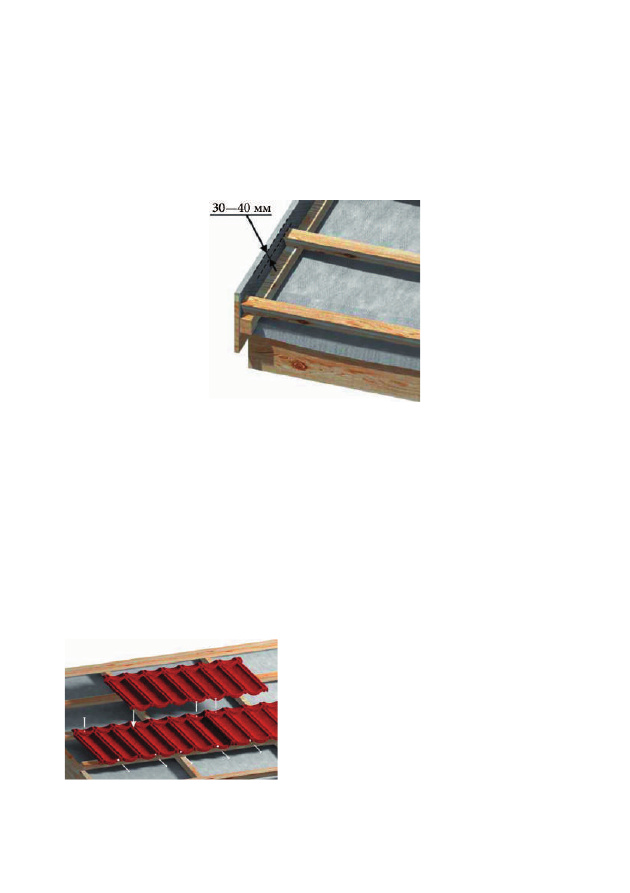

Рис. 1.157. Монтаж наличника

•  Монтаж комплектующих систем металлочерепицы LUXARD
Перед монтажом кровельного покрытия устанавливают деревянные

подложки под крепления водосборных желобов (крюков) для обеспече-
ния притока наружного воздуха между желобом водосборной системы
и лобовой доской.

•  Крепление панелей черепицы
Монтаж черепицы производят снизу вверх, учитывая преобладаю-

щие направления ветра. Порядок крепления листов ведется с противо-
положной стороны преобладающих ветров. Укладку вышележащего

ряда ведут с разбежкой швов. Крепле-
ние панелей черепицы производят
специальными гальванизированны-
ми гвоздями либо саморезами. Гвозди
и саморезы в основание панели уста-
навливают под углом 60° к плоскости
ската и в том месте, где волна касается
деревянной шаговой обреше тки
(рис. 1.158).

Рис. 1.158. Монтаж черепицы

217

•  Устройство карнизного свеса
Для устройства карнизного свеса применяют специальные карниз-

ные планки (длиной 1250 мм), которые фиксируют специальными гвоз-
дями или саморезами с шагом 250 мм в верхнюю полку к брусу шаговой
обрешетки. Торцевой нахлест карнизных планок составляет 10—150 мм
(рис. 1.159).

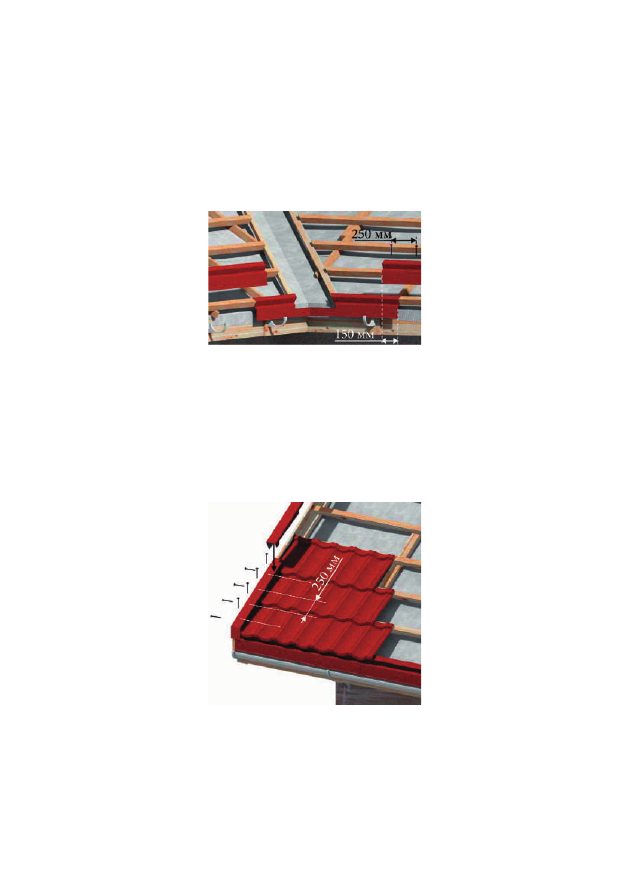

Рис. 1.159. Устройство карнизного свеса

•  Крепление торцевых планок
Торцевые планки монтируются снизу вверх и фиксируются специ-

альными гальванизированными гвоздями либо гальванизированными
саморезами к наличнику с плоскости ската и с плоскости фронтона
(рис. 1.160).

Рис. 1.160. Крепление торцевых планок

• Устройство ендовы
Водосборные элементы ендовы монтируют вдоль оси снизу вверх,

фиксируя при помощи специальных металлических кляммеров с шагом

218

250—300 мм. Первый элемент ендовы заводят на нижнюю полку капель-
ника. Выходящую за пределы капельника часть элемента ендовы под-
резают и загибают вниз. Каждый вышележащий элемент ендовы заво-
дят в нижележащий с нахлестом 15—20 см и фиксируют при помощи
кляммеров. Вдоль ендовы (слева и справа) на расстоянии 1—4 см от
бортов водосборного элемента наклеивают специальный поролоновый
уплотнитель (рис. 1.161).

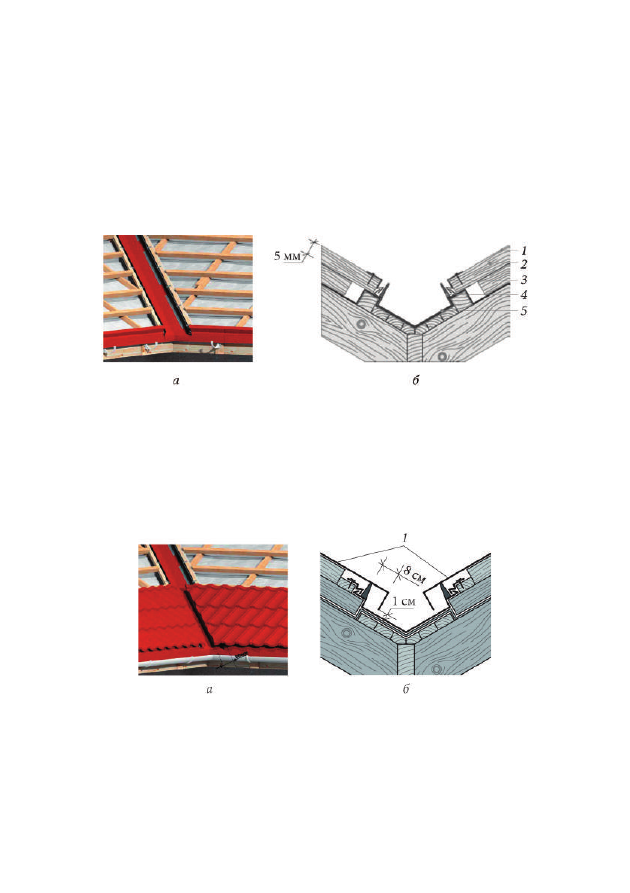

Рис. 1.161. Монтаж водосборных элементов ендовы:

 а — общий вид;

б — схема монтажа; 1 — брус вдоль ендовы; 2 — кляммер крепления; 3 —

поролоновый уплотнитель; 4 — лоток ендовы; 5 — обрешетка под черепицу

Панель черепицы заводят на элемент ендовы на 8 см и загибают вниз

так, чтобы расстояние между нижним отгибом черепицы и элементом
ендовы составляло 1 см (рис. 1.162).

Рис. 1.162. Монтаж панелей черепицы на ендове:

а — общий вид;

б — схема монтажа; 1 — панель черепицы

• Устройство ребер
На ребра с шагом 600 мм устанавливаются деревянные или металли-

ческие крепежи для конькового бруса сечением 50×50 мм (рис. 1.163, а).

219

Панели, примыкающие к ребру (рис. 1.163, б), подрезают по оси ребра,
затем 30 мм полотна панели со стороны ребра загибают на 90° вверх.
Крепление выкроенных панелей производится аналогично целым пане-
лям. Для обеспечения вентиляции подкровельного пространства и за-
щиты конька от проникновения воды, снега и птиц используют рулон-
ный аэроэлемент конька — вентиляционную самоклеящуюся ленту,
изготовленную из пластика, армированного алюминиевой сеткой, и
геотекстиля.

Полукруглые коньковые элементы на ребрах монтируются снизу

вверх и укладываются с нахлестом 20 мм (рис. 1.163, в). Полукруглый
коньковый элемент фиксируют сверху специальными гальванизирован-
ными гвоздями либо гальванизированными саморезами к хребтовому
брусу. Торец первого полукруглого конькового элемента закрывают за-
глушкой, вырезанной из плоского листа. Заглушка крепится специаль-
ными гальванизированными гвоздями либо саморезами к торцу конь-
кового бруса.

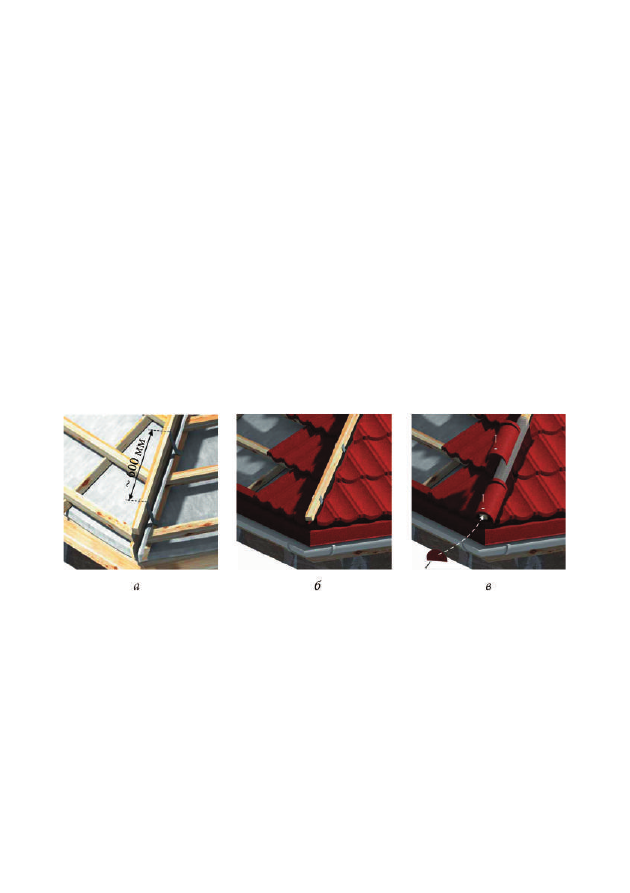

Рис. 1.163. Устройство ребра:

а — крепление конькового бруса; б — подрезка

панелей; в — крепление коньковых элементов

• Монтаж конька
На каждой паре стропильных ног устанавливают крепления для

конькового бруса. Коньковый брус сечением 50×50 мм (или 50×75 мм)
фиксируют к креплениям саморезами (рис. 1.164).

Верхний ряд панелей ската не является полноразмерным, поэтому

панели подрезают вдоль и профилируют в тисках либо на специальном
станке опорную ступень для укладки на обрешетку. Фиксацию выкро-
енных панелей производят аналогично целым панелям. Рулонный аэро-
