Нижний край основания подрезается по лобовой доске (идущей

вдоль карнизных торцов стропильных ног), верхний — по оси конька.

Перед переходом к следующему этапу монтажа повторно измеряют

стропильную конструкцию. Исправляют, если необходимо, отклонения
в стропильной системе. Завершением подготовки стропильной системы
является монтаж лобовой доски вдоль карнизных свесов.

•  Устройство вентиляция крыши
Для увеличения срока службы подкровельной конструкции необхо-

димо предусматривать вентиляцию каждого элемента кровельной си-
стемы. Система подкровельной вентиляции должна исключать зоны с
застойным воздухом, так называемые «воздушные мешки». Поэтому
необходимо обеспечить полное омывание наружным воздухом всего
подкровельного пространства (рис. 1.149).

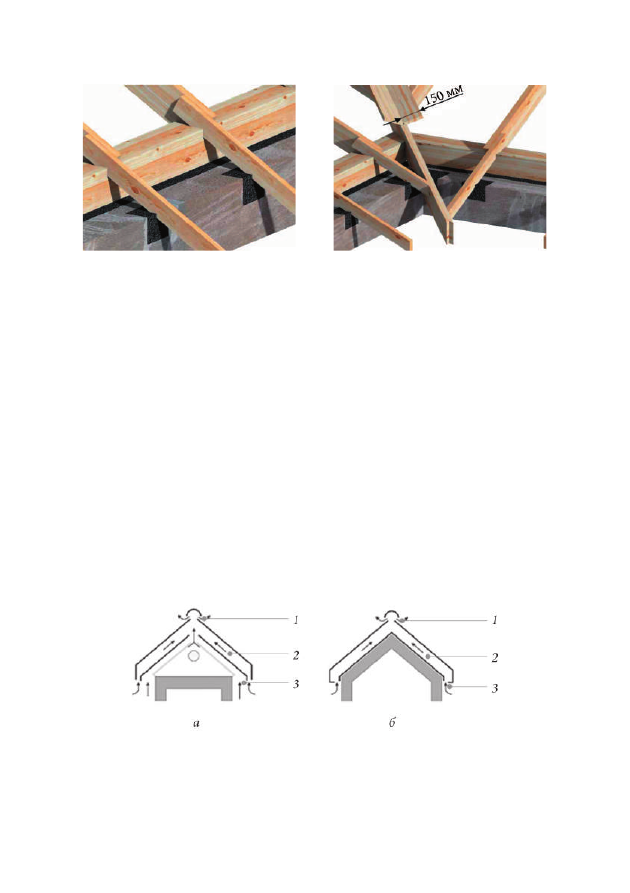

Рис. 1.149. Вентиляция подкровельного пространства:

а — холодного чердака; б — мансарды или теплого чердака;

1 — вытяжные отверстия; 2 — вентиляционный канал;

3 — отверстия для притока наружного воздуха

211

Холодный чердак

Вентиляционная система холодного чердака состоит из отверстия

для притока наружного воздуха, каналов над кровельной пленкой для
его циркуляции, вытяжных отверстий в верхней части кровли (см.
рис. 1.149, а). На рис 1.150 представлена система холодного чердака
 ТН-LUXARD Классик.

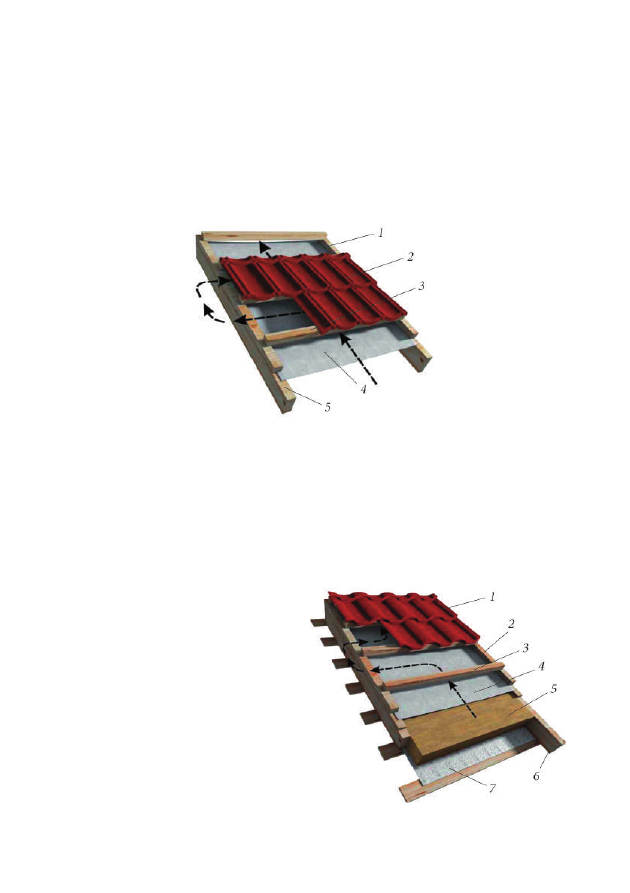

Рис. 1.150. Кровельная система ТН-LUXARD Классик:

1 — контробрешетка;

2 — металлочерепица; 3 — обрешетка; 4 — гидроизоляция; 5 — стропила

Мансарда

В мансарде стропильная система спрятана в контур утепления, по-

этому вся вентиляционная нагрузка ложится на пространство между
кровельным покрытием и пленкой. Вентиляционная система состоит из
отверстия для притока на-
ружного воздуха, каналов
над теплоизоляцией для его
циркуляции и вытяжных от-
верстий в верхней части
кровли (см. рис.  1.149, б).

Рис. 1.151. Кровельная система

ТН-LUXARD Мансарда:

1 — металлочерепица;

2 — контробрешетка; 3 — обрешетка;

4 — гидроизоляция; 5 — утеплитель;

6 — стропила; 7 — пароизоляция

212

Площадь вытяжных вентиляционных отверстий составляет

1

/

300

—

1

/

500

от общей площади утепления крыши. При этом 35—40 % полученной
площади приходится на приточные отверстия (карниз), 60—65 % — на
вытяжные отверстия (конек). На рис. 1.151 представлена система холод-
ного чердака ТН-LUXARD Мансарда.

•  Монтаж пароизоляционных и диффузионных пленок
Защитная пленка монтируется с внутренней стороны утеплителя на

стропила. В случае холодного чердака применяется пароизоляционная
пленка плотностью 70—140 г/м

2

, в случае теплого чердака или мансар-

ды — диффузионная водонепроницаемая мембрана плотностью 70—
140 г/м

2

.

Монтаж пленки происходит в следующей последовательности. Вдоль

оси ендовы укладывается защитный материал и фиксируется строи-
тельным степлером по внешним краям опалубки ендовы с шагом 150 мм.
На плоскости скатов пленка раскатывается горизонтальными полосами.
Первичная фиксация пленки к стропилам производится строительным
степлером. В зоне ендовы пленку заводят с одной плоскости ската от-
носительно оси ендовы на другую плоскость ската на величину не менее
300 мм. Выполняют аналогичный перехлест с противоположного ската

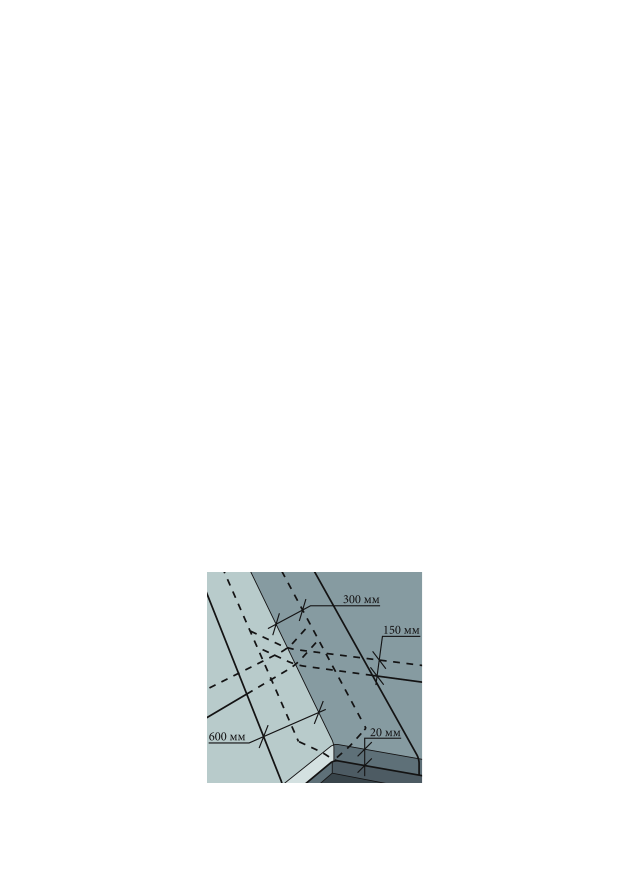

кровли (рис. 1.152). Вдоль оси ендовы поверх перехлестов укладывают
пленку шириной не менее 1,2 м. Нижний край стартового полотна плен-
ки заводится на лобовую доску минимум на 20 мм и фиксируется на ней
строительным степлером. Каждый следующий ряд пленки заводят на
предыдущий с нахлестом в 150 мм.

Рис. 1.152. Укладка защитной пленки в зоне ендовы

213

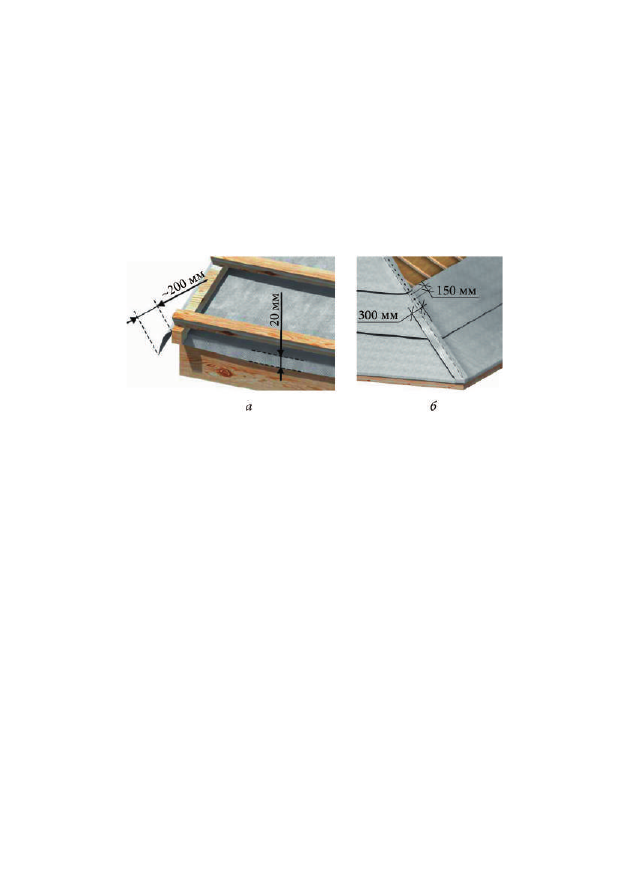

Если плоскость ската с боковой стороны ограничена фронтоном, то

пленка должна свисать на 200 мм с фронтонной стропильной конструк-
ции для фиксации пленки после монтажа элементов фронтона
(рис. 1.153, а). Если плоскость ската с боковой стороны ограничена ре-
бром, то пленку с двух скатов доводят до ребра и крепят строительным
степлером с шагом 150 мм. Затем вдоль ребра укладывается полоса из
пленки шириной не менее 300 мм. Фиксация пленки производится по
длинным краям полотна специальной клейкой лентой (рис. 1.153, б).

Рис. 1.153. Укладка защитной пленки:

а — на фронтоне; б — на ребре

•  Монтаж теплоизоляционных материалов
В качестве утеплителя применяются изделия из минеральной ваты

(например ТЕХНОРОЛЛ, ТЕХНОЛАЙТ и др.). Размер утеплителя дол-
жен соответствовать шагу стропил таким образом, чтобы плита утепли-
теля держалась между стропилами, а воздух не мог циркулировать
между ними. Для крепления плит возможно использование тонких до-
полнительных реек снизу поперек стропил. Утеплитель монтируется без
щелей между элементами конструкции. Если утеплитель укладывается
в несколько слоев, то места стыков плит не должны совпадать. Толщина
утеплителя определяется теплотехническим расчетом согласно СП
50.13330.2012 [47]. Для климата средней полосы толщина утеплителя
обычно принимается не менее 150 мм.

Для защиты утеплителя и внутренних элементов крыши от атмо-

сферных воздействий необходимо устройство гидроизоляции (ветро-,
влагозащитных материалов).

214

•  Монтаж ветро-, влагозащитных материалов рассмотрен в раз-

деле 1.3.4.

•  Монтаж обрешетки под панели металлочерепицы LUXARD
•   Монтаж контробрешетки
Необходимую вентиляцию подкровельного пространства в совме-

щенном покрытии (мансарде) организуют при помощи контробрешет-
ки — набитых вдоль стропил брусков сечением 50×75 мм (при уклоне
ската 12—20°) или 50×50 мм (при уклоне ската более 20°). При этом про-
исходит окончательная фиксация пленки на стропильной конструкции.

Нижние края контробрешетки на карнизном свесе являются опорой

капельника — продольного желобка с нижней стороны карнизной пли-
ты. Капельники предназначены для безопасного отвода воды (дожде-
вой, талой или конденсата росы) от края карниза крыши или направле-
ния ее в водосточный желоб. Каждому бруску контробрешетки устраи-
вают карнизный вылет относительно лобовой доски. Величина вылета
составляет сумму толщины деревянной подложки под крючья водо-
сточной системы (2 см) и

1

/

3

 сечения водосточного желоба (4 см). Через

пространство между деревянными подложками осуществляется забор
наружного воздуха для вентиляции подкровельного пространства. Если
водосточная система не устанавливается, монтаж деревянных подложек
не требуется.

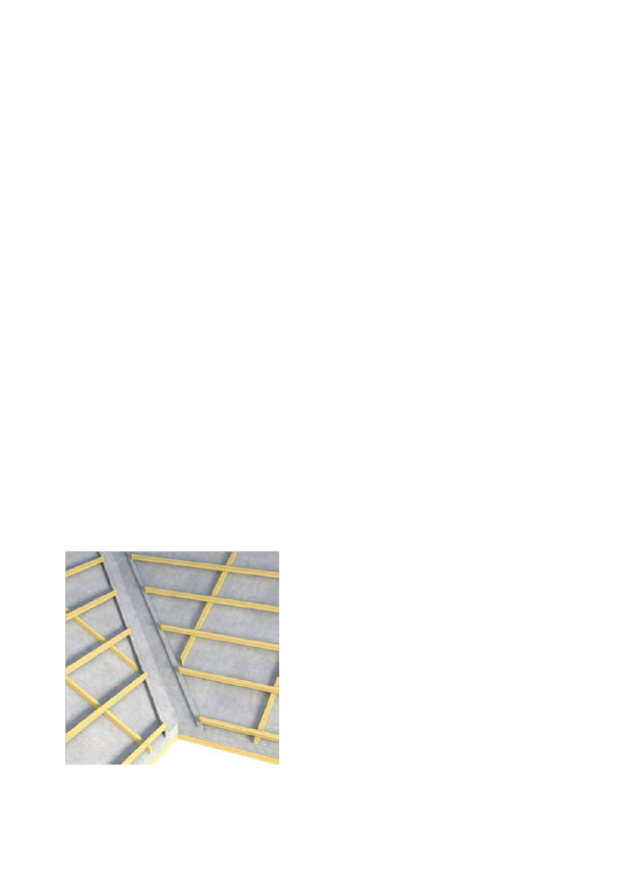

Контробрешетка ендовы. Вдоль оси ендовы (слева и справа) монти-

руются две пары брусков таким образом, чтобы от оси ендовы до бли-

жайшей грани внутренних брусков
сохранялось расстояние в 150 мм.
Между основной контробрешеткой и
брусьями контробрешетки вдоль оси
ендовы остается вентилируемый за-
зор 50 мм (рис. 1.154).

На рис 1.155, а изображено устрой-

ство контробрешетки ендовы, выходя-
щей на скат: вдоль оси ендовы на рас-
стоянии 230 мм (влево и вправо) мон-
тируются бруски контробрешетки.

На ребрах крыши контробрешетка

монтируется следующим образом.
Вдоль ребер набивают бруски кон-

Рис. 1.154. Монтаж

контробрешетки ендовы
