205

оси ендовы. Таким образом собираются две поверхности ската относи-
тельно ендовы. После чего при помощи разметочной шнурки наносятся
две мелованные линии (3), по которым прорезается рядовая черепица
(3). Разметочная шнурка — это крученая капроновая нить, с помощью
которой наносят прямолинейную разметку на расстояния, превышаю-
щие длину линеек, реек, шин и пр. Для разметки, как правило, исполь-
зуется красящий порошок (например кирпичная пыль), нанесенный на
шнурку. Чтобы не повредить целостность гидроизоляционного ковра,
под него подкладывается специальная дощечка. Для отбоя воды в ендо-
ве необходимо подреза´ть каждую черепицу (4) и промазывать битум-
ной мастикой с тыльной стороны на 10 см в местах отсутствия само-
клеящегося слоя (5).

Метод подреза (рис. 1.140). Сначала монтаж рядовой черепицы вы-

полняют на меньшем (малоуклонном) скате с нахлестом на больший
скат на величину не менее 30 см. Каждая черепица дополнительно фик-
сируется с помощью кровельных гвоздей в верхней части (2). Таким об-
разом укрывают весь меньший (малоуклонный) скат крыши. Затем на-
носят мелованную линию (3) на более крутом скате. Расстояние от ме-
лованной линии и центральной оси ендовы (1) составляет 7—8 см.
Гибкая черепица с большого (крутого) ската подрезается по мелованной
линии. Для отбоя воды в ендову необходимо подрезать каждую черепи-
цу (4) и промазывать битумной мастикой с тыльной стороны на 10 см в
местах отсутствия самоклеящегося слоя (5).

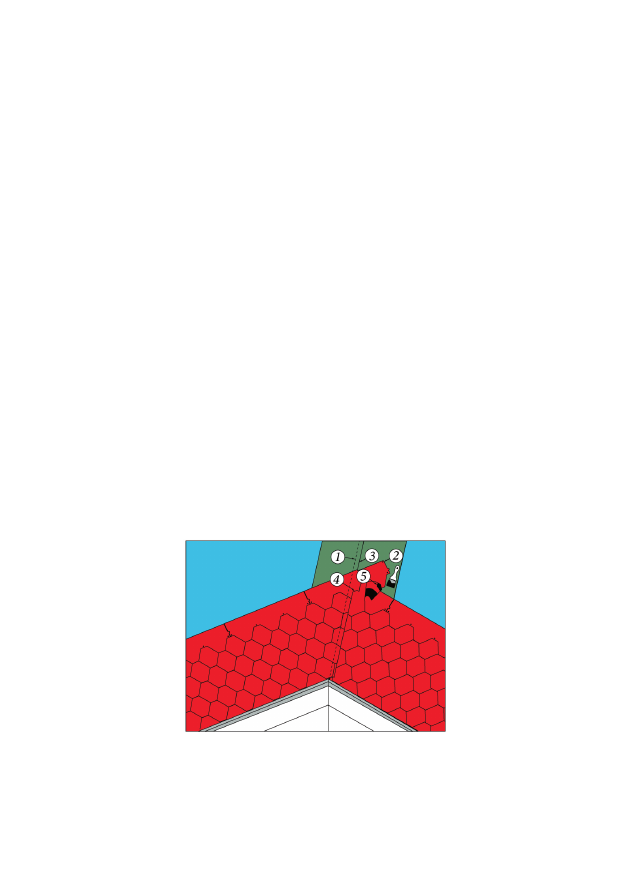

Рис. 1.140. Метод подреза:

1 — ось ендовы;

2 — дополнительная фиксация черепицы; 3 — подрез

по мелованной линии; 4 — подрезка черепицы;

5 — проклейка мастикой


background image

206

•  Устройство ребер скатов и коньков
Рядовая черепица, выходящая на ребро, подрезается таким образом,

чтобы между покрытиями смежных скатов была прорезь шириной
0,5 см. Разметочной шнуркой наносят габариты будущего ребра (2 по-
лосы вдоль ребра). Укладка коньковой черепицы ведется снизу вверх.
Каждая черепица фиксируется четырьмя гвоздями (по 2 с каждой сто-
роны) так, чтобы нахлест (3—5 см) вышележащей черепицы перекрывал
гвозди нижележащей черепицы.

Укладка конька ведется со стороны, противоположной преобладаю-

щей розе ветров в данном районе. Монтаж коньков производится ана-
логично способу монтажа ребер.

• Выполнение примыканий
Устройство примыканий к вертикальным поверхностям приведено

на рис. 1.141.

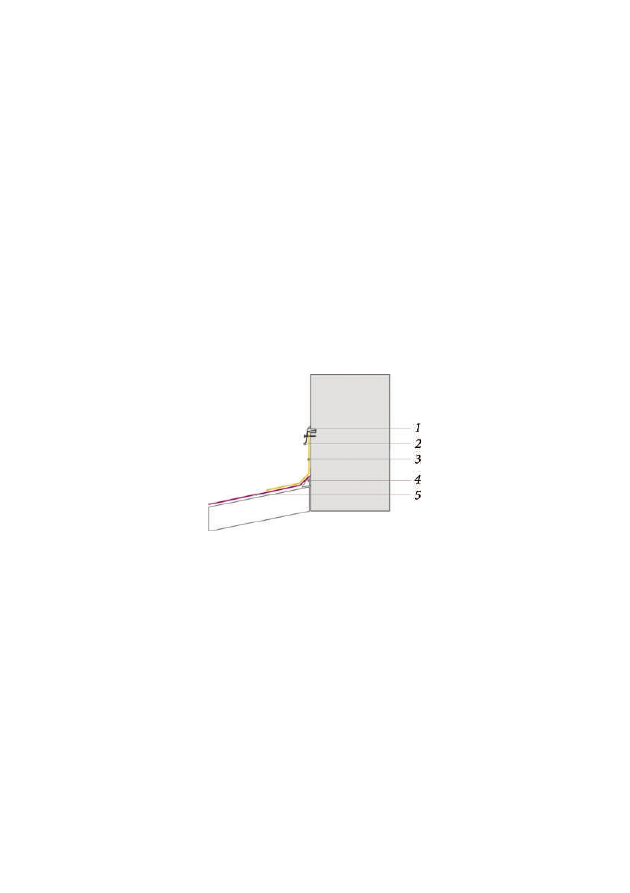

Рис. 1.141. Устройство примыканий к вертикальным поверхностям:

1 — герметик; 2 — металлический фартук; 3 — ендовный ковер;

4 — треугольная рейка; 5 — рядовая черепица

В местах стыков ската кровли со стенами или трубой набивается тре-

угольная рейка, на которую заводится рядовая черепица. В качестве
треугольной рейки может быть использован деревянный брус размером
50×50 мм либо деревянный плинтус. Если поверхность вертикальной
стены кирпичная, то необходимо ее предварительно оштукатурить и
огрунтовать. Поверх рядовой черепицы монтируются полосы ендовно-
го ковра шириной не менее 500 мм с проклейкой битумной мастикой
(мастика наносится на всю тыльную поверхность выкройки ендовного
ковра). На стену полоса заводится не менее чем на 300 мм, а в климати-
ческих зонах с повышенными снеговыми нагрузками эта величина мо-


background image

207

жет быть дополнительно увеличена. Верхняя часть примыкания заво-
дится в штрабу и закрывается металлическим фартуком, который за-
крепляется механически и герметизируется силиконовым, тиоколовым
или полиуретановым герметиком.

Для герметизации дымовых и вентиляционных труб делают выкрой-

ку либо из ендовного ковра (рис. 1.142), либо из металла с антикорро-
зийным покрытием (рис. 1.143). Полученные выкройки сгибаются или
надрезаются в определенных местах.

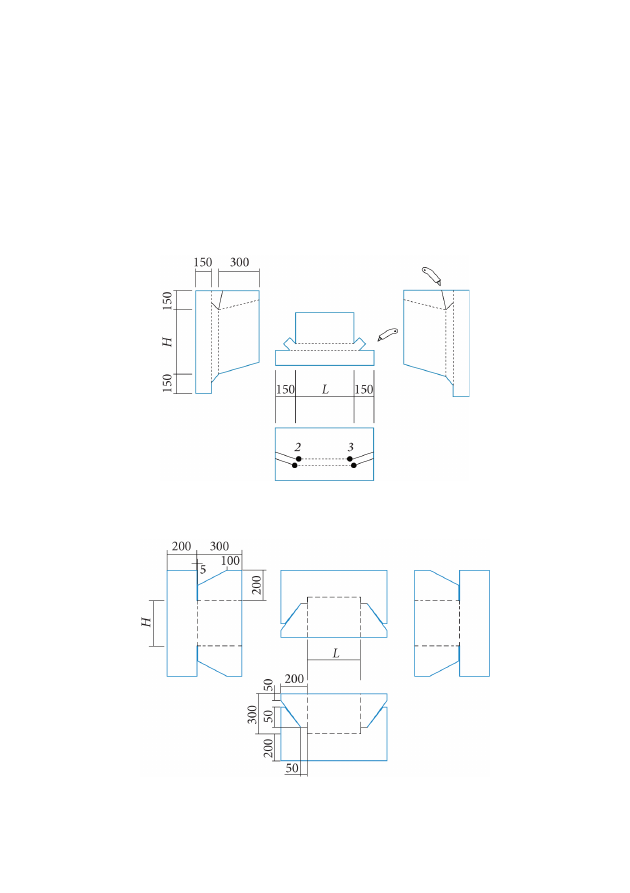

Рис. 1.142. Выкройка из ендовного ковра

Рис. 1.143. Выкройка из металла с антикоррозийным покрытием


background image

208

Способ монтажа показан на рис. 1.144. Первоначально монтируется

лицевая выкройка с заводом на рядовую черепицу, затем левая и правая,
которые заводятся под черепицу. В последнюю очередь монтируется
тыльная выкройка. Слева, справа и с тыльной стороны выполняется
желоб шириной 8 см. Места сопряжения рядовой черепицы проклеива-
ют битумной мастикой в местах отсутствия самоклеящегося слоя на
величину 10 см и отрезают уголки для отбоя воды.

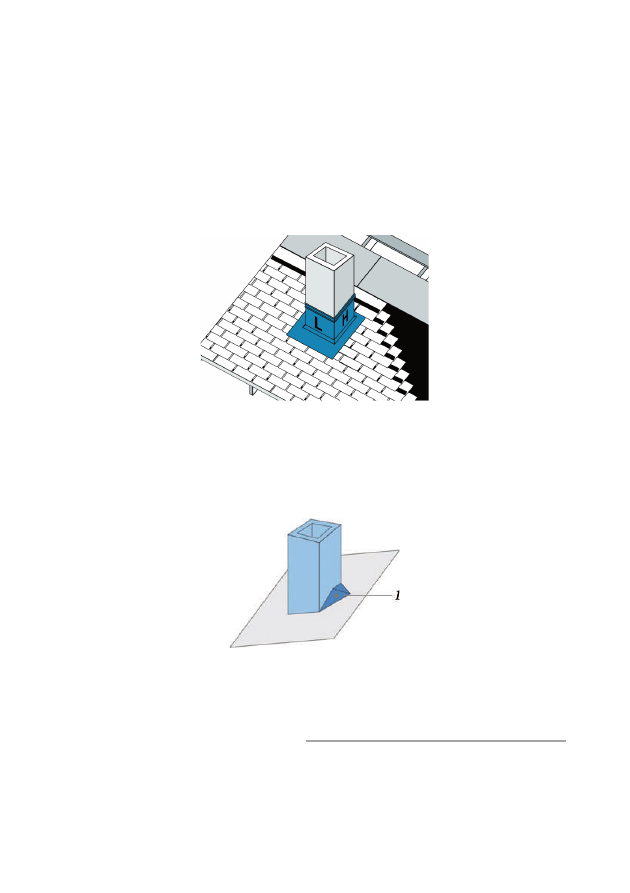

Рис. 1.144. Способ монтажа примыкания к трубе

Для предотвращения скапливания снега за дымовыми и вентиляци-

онными трубами, если их сечение превышает размер 500×500 мм и они
расположены поперек ската, устанавливают разжелобок (рис. 1.145).

Рис. 1.145. Устройство разжелобка (1)

1.3.5. Кровельные системы с использованием
металлочерепицы LUXARD

Металлочерепица (или композитная черепица) LUXARD (ЛЮК-

САРД) — это многослойный кровельный композиционный материал на
основе горячеоцинкованной стали, покрытой с двух сторон слоями алю-


background image

209

моцинка, защитного покрытия и нанесенным на лицевую сторону со-
ставом, состоящим из акрилового грунта, гранул природного камня и
УФ-стойкого защитного акрилового лака (см. раздел 1.2.2). Металлоче-
репицу LUXARD можно использовать для различных типов крыш с
уклоном от 12 до 90° (рис. 1.146). Размер панели LUXARD составляет
1220×405 мм, вес — 3,5 кг.

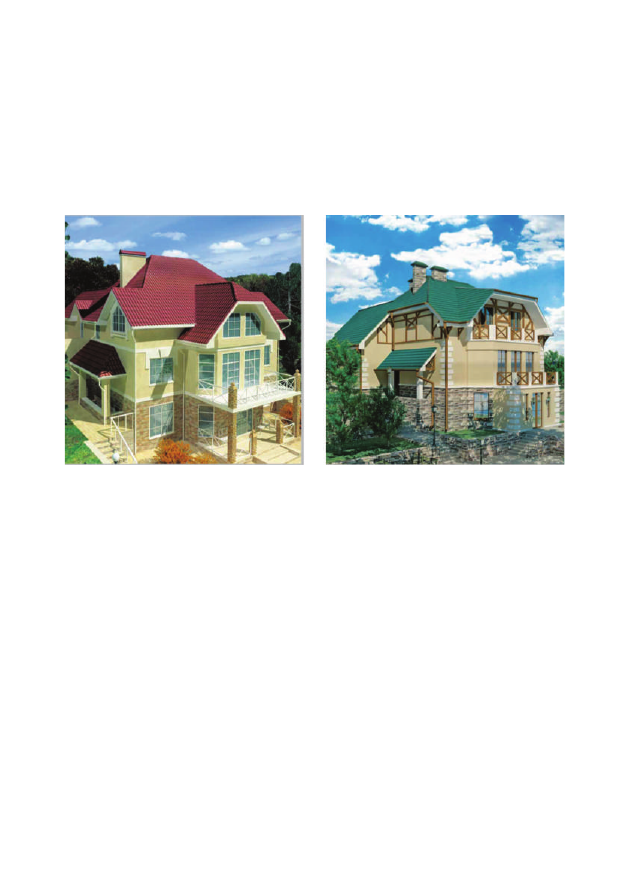

Рис. 1.146. Кровельные системы с использованием металлочерепицы

Устройство кровли из металлочерепицы

•  Подготовка кровельного основания
Для увеличения срока службы деревянных элементов стропильной

конструкции их обрабатывают антисептиками и антипиренами, не
агрессивными для кровельных пленок и покрытия.

При укладке металлочерепицы шаг стропил зависит от постоянных

и временных нагрузок, а также от индивидуальных архитектурных осо-
бенностей крыши и принимается от 600 до 1500 мм. Недопустим прямой
контакт деревянных элементов крыши с каменными конструкциями. Во
избежание загнивания между древесиной и камнем укладывается би-
тумная гидроизоляция (рис. 1.147).

Вдоль ендов организовывают опорный настил из обрезной антисеп-

тированной доски толщиной 25 мм. Ширина настила должна быть не
менее 150 мм от оси желобка. Сплачивание досок выполняют на стро-
пильных ногах (рис. 1.148).
