Для повышения энергоэффективности здания следует максимально

снизить его воздухопроницаемость, т.е. устранить все возможные не-
плотности конструкции. Воздухопроницаемость конструкции норми-
руется СП 50.13330.2012 [61], а также ведомственными методическими
документами в строительстве.

Воздухопроницаемость наружных стен, перекрытий и покрытий жи-

лых, общественных, административных и бытовых зданий и помеще-
ний должна быть не более 0,5 кг/(м

2

·ч), а воздухопроницаемость стыков

между панелями наружных стен не должна превышать 1,0 кг/(м

2

·ч).

Герметичность каркасного здания обеспечивается паро- и гидроизо-

ляционными материалами, а также с помощью заделки стыков в обшив-
ке. В каркасных конструкциях особенно тщательно следует выполнять
заделку щелей и зазоров между конструкционными элементами. В них
должны отсутствовать повреждения: трещины, раковины, сколы. В рай-
онах с сильным ветровым давлением следует дополнительно ограничи-
вать движение воздуха через конструкцию. Для этого существуют спе-
циальные инженерные решения (ориентация здания, заградительные
посадки и пр.).

2.3. Фасадные системы зданий

 с каменными стенами

2.3.1. Фасадные системы наружного утепления зданий

 с отделочным слоем из тонкослойной штукатурки

Описание системы

Системы с тонкослойной штукатуркой представляют собой много-

слойную конструкцию, состоящую из теплоизоляции, армированного
штукатурного слоя и защитно-декоративного штукатурного слоя [66].
Такие системы наиболее эффективны из-за отсутствия внутри них
жестких связей, которые могут являться мостиками холода. Рассмотрим
данную систему на примерах ТН-ФАСАД Декор и ТН-ФАСАД Комби
(рис. 2.17, 2.18).

296

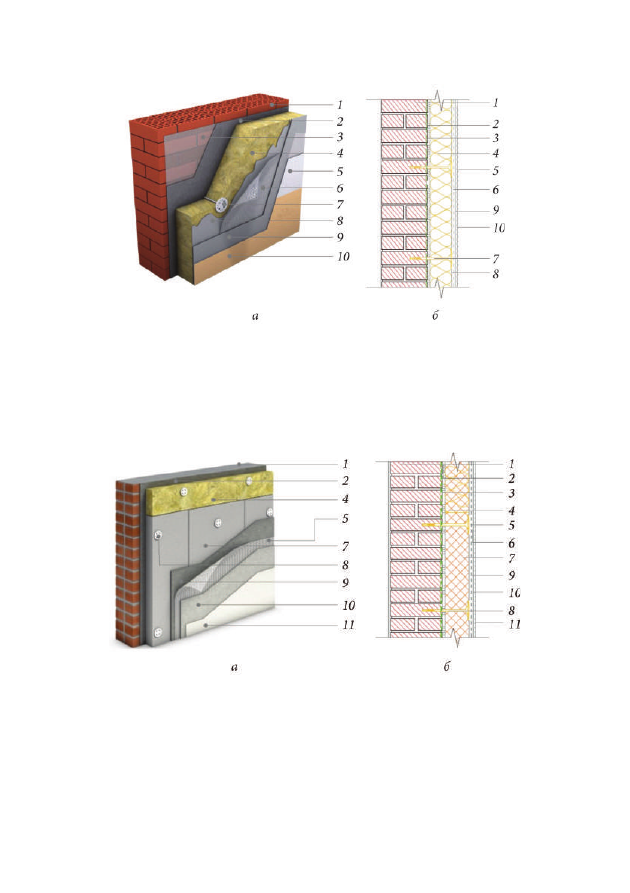

Рис. 2.17. Система ТН-ФАСАД Декор:

а — общий вид; б — схема; 1 — несущая

стена; 2 — клей для теплоизоляционных плит; 3 — упрочняющая грунтовка;

4 — минераловатный утеплитель ТЕХНОФАС, ТЕХНОФАС Л; 5 — декоративная

штукатурка; 6 — стеклотканевая сетка; 7 — тарельчатый фасадный анкер;

8 — базовый армирующий слой; 9 — кварцевая грунтовка; 10 — фасадная краска

(по необходимости)

Рис. 2.18. Система ТН-ФАСАД Комби:

а — общий вид; б — схема; 1 — несущая

стена; 2 — клей для теплоизоляционных плит; 3 — упрочняющая грунтовка;

4 — противопожарные рассечки из минеральной ваты ТЕХНОФАС, ТЕХНОФАС Л;

5 — стеклотканевая сетка; 6 — декоративная штукатурка; 7 — утеплитель — плиты

из экструзионного пенополистирола ТЕХНОНИКОЛЬ CARBON ECO FAS;

8 — тарельчатый фасадный анкер; 9 — базовый армирующий слой;

10 — кварцевая грунтовка; 11 — фасадная краска (по необходимости)

297

Основанием системы могут быть несущие, самонесущие стены из

штучных материалов (кирпич, камни, ячеисто-бетонные и бетонные
блоки плотностью не менее 800 кг/м

3

 и классом по прочности не менее

B2,5) и монолитного железобетона (с минимальной прочностью В15).
В системе ТН-ФАСАД Декор в качестве теплоизоляции используются
плиты или ламели из каменной ваты, например ТЕХНОФАС, ТЕХНО-
ФАС Л (см. рис. 2.17). С помощью ламелей легко выполнить утепление
криволинейных поверхностей, учитывая их высокую гибкость, распо-
ложение волокон, перпендикулярное изолируемой поверхности, и не-
большую (до 200 мм) ширину.

Возможно также использовать плиты из пенополистирола ППС16Ф

или экструзионного пенополистирола XPS ТЕХНОНИКОЛЬ CARBON
ECO FAS с противопожарными рассечками (система ТН-ФАСАД Ком-
би). В качестве противопожарных рассечек фасада используются жест-
кие гидрофобизированные теплоизоляционные плиты ТЕХНОФАС в
виде нарезки по ширине рассечки либо ламели ТЕХНОФАС Л (см.
рис. 2.18). Для теплоизоляции цокольной части применяются плиты из
экструзионного пенополистирола XPS ТЕХНОНИКОЛЬ CARBON ECO
FAS со специальной фрезерованной поверхностью, которая обеспечи-
вает высокое сцепление со штукатурным клеем.

По предварительно прогрунтованной поверхности ограждающей

конструкции плиты приклеивают клеевой смесью к фасаду с площадью
контакта не менее 40 % площади плиты, затем закрепляют тарельчаты-
ми дюбелями. Схема крепления зависит от толщины армированного
штукатурного слоя и изменяется поярусно в зависимости от высотно-
сти здания.

Армированный базовый штукатурный слой получают путем нанесе-

ния на поверхность теплоизоляции штукатурного раствора с укладкой
в нее армирующей сетки и последующим выравниванием поверхности.

Защитно-декоративный штукатурный слой предохраняет конструк-

цию от климатических воздействий и определяет цветовое решение и
фактуру фасада здания. Для устройства защитно-декоративного слоя
используют минеральные штукатурные смеси (цементные, известковые
или цементно-известковые), обладающие высокой паропроницаемо-
стью. Могут применяться также полимерные штукатурные смеси, по-
зволяющие применять их в сочетании с плитами из каменной ваты.

298

Для обеспечения защитных и декоративных функций применяют до-

борные элементы: профиль примыкания к оконным и дверным рамам,
цокольный профиль, профиль деформационного шва, угловой профиль
и др.

Система утепления с тонким штукатурным слоем может устраивать-

ся в следующих типах зданий:

•  в одно- и многоэтажных зданиях классов функциональной пожар-

ной опасности Ф1-Ф5 [46], расположенных в районах с неагрессивной
и слабоагрессивной окружающей средой [54];

•  в зданиях, расположенных в районах с обычными геологическими

и геофизическими условиями, а также на просадочных грунтах 1-го типа
[45] и относящихся к различным ветровым районам [51] с учетом вы-
соты, расположения и конструктивных особенностей зданий, а также
типа местности;

•  в зданиях, расположенных в районах с сухим, нормальным и влаж-

ным температурно-влажностными режимами [61] при температурах на
поверхности декоративно-защитного слоя системы не менее –40 °С и не
более +80 °С, а также относительной влажности воздуха основных и
вспомогательных помещений зданий повышенного и нормального
уровней ответственности 75 % и температуре внутреннего воздуха не
более 30 °С.

Фасады с отделочным штукатурным слоем на минераловатном ба-

зальтовом утеплителе являются негорючими, поэтому никаких ограни-
чений по пожарной опасности такие системы не имеют и могут приме-
няться в зданиях всех степеней огнестойкости [46].

Фасады с отделочным штукатурным слоем на утеплителе из пенопо-

листирола разрешены к применению на зданиях высотой до 75 м всех
степеней огнестойкости и всех классов конструктивной и функциональ-
ной пожарной опасности, кроме классов функциональной пожарной
опасности Ф1.1 (детские дошкольные учреждения, специализирован-
ные дома престарелых и инвалидов (неквартирные), больницы, спаль-
ные корпуса школ-интернатов и детских учреждений) и Ф4.1 (школы,
внешкольные учебные заведения, средние специальные учебные заве-
дения, профессионально-технические училища) [46].

Кроме того, для фасадных систем с утеплителем из пенополистирола

имеются дополнительные противопожарные требования: использова-

299

ние только пенополистирола с антипиренами (марки ППС15Ф, ППС16Ф,
ППС20Ф); выполнение при монтаже специальных противопожарных
рассечек из негорючей базальтовой минеральной ваты, которые препят-
ствуют распространению огня внутри утеплителя. Такие рассечки уста-
навливаются в виде обрамления вокруг оконных, дверных блоков, а так-
же в виде межэтажных, стартовых и финишных прокладок.

Особенности проектирования фасадных систем с отделочным

слоем из тонкослойной штукатурки

Конструкцию системы утепления с тонким штукатурным слоем не-

обходимо проектировать с учетом совместного действия статической
нагрузки от собственного веса системы и ветровых нагрузок, а также
изменения температуры в годовом и суточном циклах при обеспечении
свободы температурных деформаций и сохранении прочностных и те-
плотехнических свойств системы.

Проектирование системы должно выполняться в соответствии с тре-

бованиями СП 50.13330.2012 [61]:

•  по сопротивлению теплопередаче ограждающей конструкции;
•  по теплоустойчивости ограждающей конструкции;
•  по паропроницаемости ограждающей конструкции.
Требуемое сопротивление паропроницанию ограждающей конструк-

ции принимают исходя из следующих условий:

•  недопустимости накопления влаги в ограждающей конструкции за

годовой период эксплуатации;

•  ограничения влаги в ограждающей конструкции за период с от-

рицательными среднемесячными температурами наружного воздуха.

Правила монтажа фасадных систем наружного утепления

зданий с отделочным слоем из тонкослойной штукатурки

•  Подготовка поверхности стен
Перед началом работ следует металлическими щетками провести

механическую очистку поверхности стен от пыли и грязи. В случае с
бетонными стенами нужно удалить подтеки бетона и цементного мо-
лочка. Затем необходимо выровнять поверхность, заделать трещины,
раковины, впадины и выемки полимерцементным раствором М100,
