Файл: Rumyantsev_B_M_i_dr_Sistemy_izolyatsii_stroitelnykh_konstruktsiy_2016.pdf

305

Ри

с. 2.26. У

ст

р

о

й

ст

в

о

 пр

отив

о

п

о

жар

ных р

ас

се

ч

ек в

о

кру

г

о

к

о

нных пр

о

ем

о

в:

а

 — р

ас

сто

яни

е м

еж

д

у о

к

нами

м

ен

ее 1,5 м;

б — р

ас

сто

яни

е м

еж

д

у о

к

нами б

о

л

ее 1,5 м;

1 — пр

отив

о

п

о

жар

ны

е р

ас

се

чки из мин

ер

альн

о

й

 в

аты

ТЕХНО

Ф

А

С

, ТЕХНО

Ф

А

С

 Л

; 2

 — п

л

иты из п

ен

о

п

о

ли

стир

о

л

а

ППС16Ф

 и

ли из э

к

ст

р

уз

и

о

нн

о

го

п

ен

о

п

о

ли

стир

о

л

а

ТЕХНОНИК

ОЛЬ CARB

O

N

 EC

O F

A

S

306

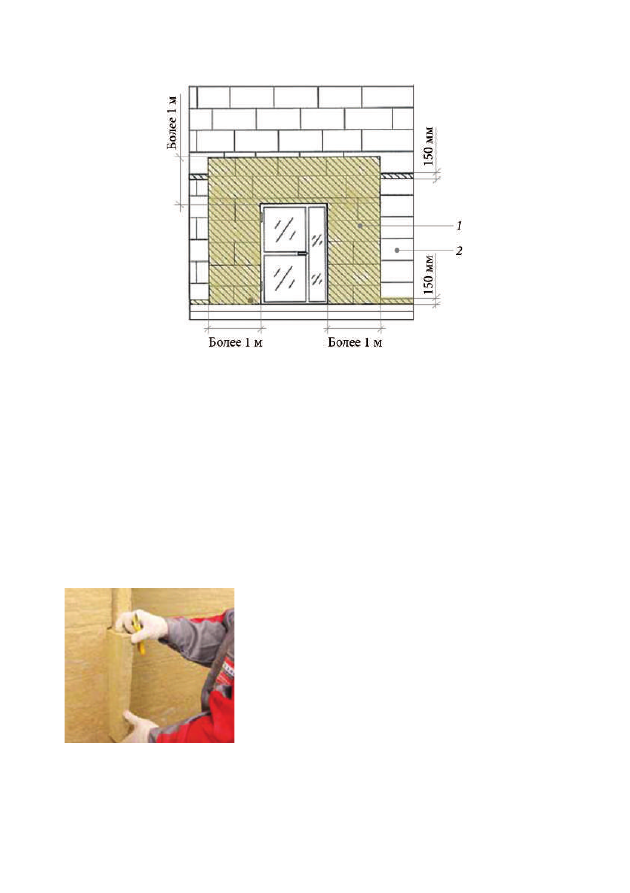

Рис. 2.27. Устройство противопожарных рассечек вокруг дверного проема:

1 — противопожарные рассечки из минеральной ваты ТЕХНОФАС, ТЕХНОФАС Л;

2 — плиты из пенополистирола ППС16Ф или из экструзионного пенополистирола

ТЕХНОНИКОЛЬ CARBON ECO FAS

•  Устройство температурно-деформационных швов
В местах примыкания системы утепления к бетонным, кирпичным и

прочим конструкциям здания необходимо выполнять температурно-
деформационный шов между ними и торцом утеплителя. Для этого на
стену наносят клеевой состав сплошной полосой шириной 150 мм вдоль
границы примыкания, отступив на 20 мм от конструкции здания. В со-
став вдавливается армирующая угловая сетка с нахлестом полос 100 мм.

Далее укладывают утеплитель по описанной
выше схеме.

• Завершение работ по монтажу тепло-

изоляции

После монтажа теплоизоляционных плит

надо тщательно проверить плоскость на на-
личие щелей. В случае обнаружения их не-
обходимо заполнить полосами из теплоизо-
ляционного материала, вырезанными в со-
ответствии с размерами щелей (рис. 2.28).
Необходимо также проверить плоскость
утеплителя на наличие выпуклостей при по-

Рис. 2.28. Заполнение

щелей полосами

из утеплителя

307

мощи длинного уровня или рейки. Все неровности следует шлифовать
специальной абразивной теркой.

•  Усиление элементов фасада
Внутренние напряжения, которые мо-

гут образоваться в результате расшире-
ния и усадки фасадных слоев, могут при-
вести к появлению косых трещин на пло-
скости стены по направлению от краев
проемов к наружной стороне. Поэтому
необходимо усилить внешние вертикаль-
ные и горизонтальные углы здания, углы
оконных и дверных проемов. Для предот-
вращения появления таких трещин при-
меняют алюминиевый уголок, который
приклеивается на утеплитель по углам здания, оконным и дверным про-
емам, деформационным швам, и угловую армирующую сетку (рис. 2.29).

•  Устройство базового штукатурного слоя
На плоскость плит утеплителя наносит-

ся клеевой состав, в который затем вдавли-
вается армирующая щелочестойкая сте-
клосетка с нахлестом полотен 100 мм на
вертикальных и горизонтальных стыках
(рис. 2.30). Излишки клеевой массы снима-
ют. На высохшую поверхность армирую-
щего слоя шпателем или щеткой наносят
клеевую массу для выравнивания, полно-
стью укрывая армирующую сетку и созда-
вая гладкую поверхность. После высыха-
ния выравнивающего слоя неровности за-
чищают наждачной бумагой.

•  Устройство декоративного слоя
Оштукатуренную поверхность очищают от пыли, а затем с помощью

валика, краскопульта или окрасочного пистолета на всю поверхность
наносят сначала грунтовочный состав в один слой, а затем окрасочный
состав за два раза с укрытием всей загрунтованной поверхности. В си-
стеме с утеплителем из минеральной ваты недопустимо применять
акриловые декоративные штукатурки, так как они имеют низкую паро-

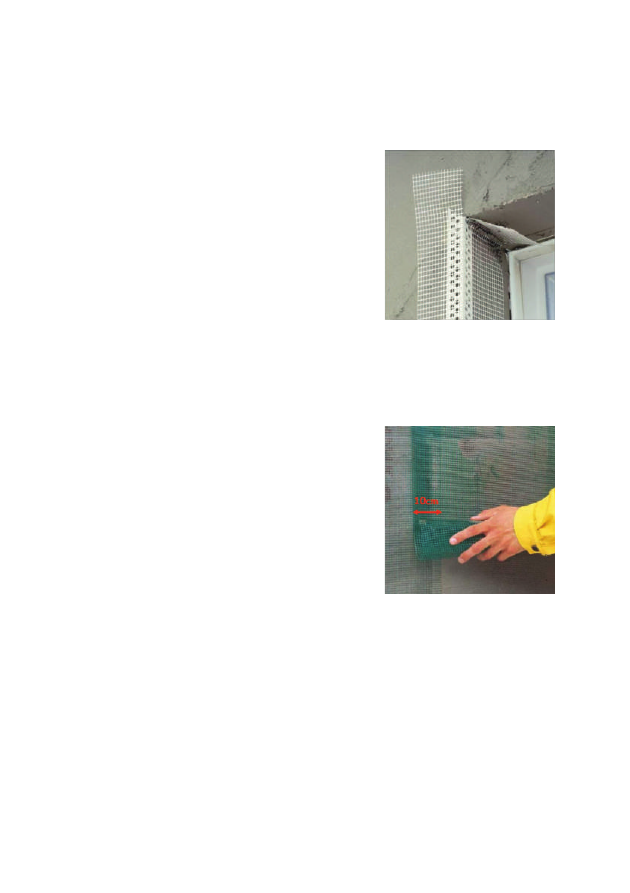

Рис. 2.29. Армирование углов

Рис. 2.30. Нанесение

армирующей сетки

на утеплитель

308

проницаемость. Их сфера применения ограничена системой с утепли-
телем из пенополистирола.

•  Герметизация швов между системой утепления и конструкциями

здания

Зазоры между системой утепления и конструкциями здания запол-

няются уплотнительным шнуром «Вилатерм» по всей длине шва и за-
делываются герметиком.

2.3.2. Фасадные системы наружного
утепления зданий с отделочным слоем
из толстослойной штукатурки

Описание системы

В систему утепления с толстым штукатурным слоем входят слой те-

плоизоляции и армированный базовый штукатурный слой. Особенно-
стью данной системы является раздельная работа стены основания,
теплоизоляционного слоя и базового слоя, армированного стальной
сеткой. Передача нагрузки через шарнирные плавающие анкеры позво-
ляет компенсировать температурные и механические деформации шту-
катурных слоев системы и снизить их воздействие на основание. Рас-
смотрим аналогичную систему ТН-ФАСАД Классик (рис. 2.31).

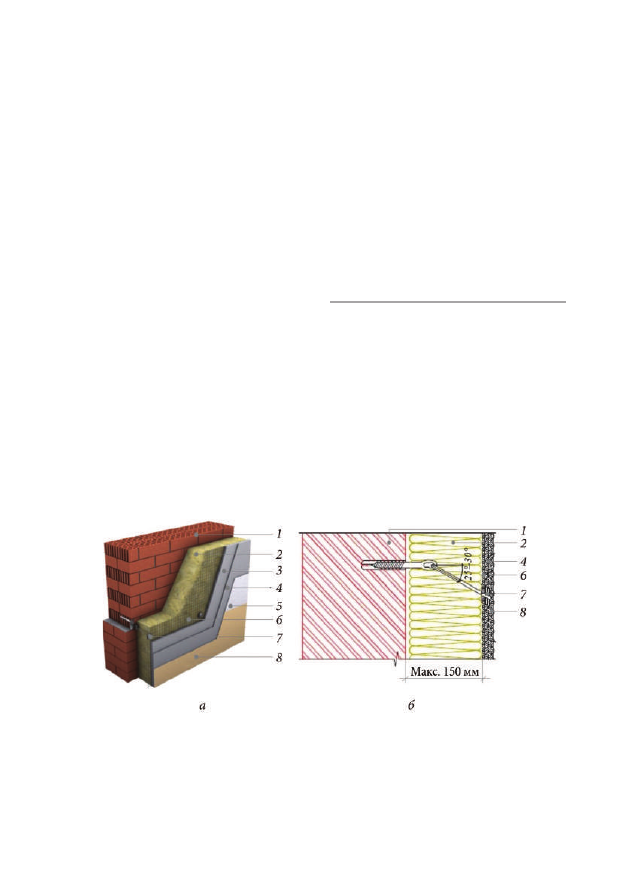

Рис. 2.31. Система ТН-ФАСАД Классик:

а — общий вид; б — схема; 1 — несущая

стена; 2 — утеплитель: минераловатные плиты ТЕХНОФАС ЭКСТРА или плиты из

экструзионного пенополистирола ТЕХНОНИКОЛЬ CARBON ECO FAS; 3 — грунтую-

щий слой; 4 — выравнивающий слой; 5 — декоративная штукатурка; 6 — стальная

сетка; 7 — стальной анкерный крепеж; 8 — фасадная краска (по необходимости)

309

Утеплитель из минераловатных плит ТЕХНОФАС ЭКСТРА или плит

из экструзионного пенополистирола ТЕХНОНИКОЛЬ CARBON ECO
FAS монтируют путем накалывания на подвижную часть стержней-крю-
ков. Армированный базовый штукатурный слой толщиной от 20 до
40 мм после полного затвердевания в соответствии с проектом проре-
зают на всю толщину горизонтальными и вертикальными швами ши-
риной 6 мм с шагом не более 15 м. Крайний вертикальный шов должен
располагаться не ближе 150 мм от угла фасада здания. Горизонтальные
швы заделывают отверждающейся мастикой (силиконовой или тиоко-
ловой).

Защитно-декоративный штукатурный слой предохраняет конструк-

цию от климатических воздействий и определяет цветовое решение и
фактуру фасада здания. Для устройства защитно-декоративного слоя
используют минеральные штукатурные смеси (цементные, известковые
или цементно-известковые), обладающие высокой паропроницаемо-
стью, а также полимерные штукатурные составы, позволяющие при-
менять их в сочетании с плитами из каменной ваты.

Класс пожарной опасности системы — К0 по СНиП 21-01—97* [46],

предел распространения огня равен нулю.

Система является механически безопасной, что обеспечивается при-

менением теплоизоляционных, штукатурных и отделочных материалов
с соответствующими физико-механическими характеристиками, а так-
же анкеров в соответствии с требованием расчета на совместное дей-
ствие статических и пульсирующих (знакопеременных) нагрузок [51].

Требования по тепловой защите, которые предъявляются к системе,

обеспечиваются за счет применения утеплителей, имеющих соответ-
ствующие теплотехнические показатели. Толщина теплоизоляционного
слоя определяется расчетом.

Систему утепления с толстым штукатурным слоем можно устраи-

вать на тех же типах зданий, что и с тонким штукатурным слоем
(см. предыдущий раздел).

Требования к проектированию фасадных систем с отделочным слоем

из толстослойной штукатурки аналогичны требованиям, предъявляе-
мым при проектировании фасадных систем с тонким штукатурным сло-
ем (см. предыдущий раздел).
