М150. При выполнении ремонтно-восстановительных работ следует
удалить старую штукатурку или плитку и оштукатурить поверхность
цементно-песчаным раствором М100. На подготовленную поверхность
нанести грунтовочный состав.

•  Монтаж первого ряда утеплителя
А. С применением цокольных планок
Строго по линии разметки устанавливается опорный цокольный

профиль. Крепление планок осуществляется анкерами или дюбелями
(рис. 2.19). В местах крепления цокольных планок неровности стены
компенсируются пластмассовыми подкладками (с шагом крепления не
более 300 мм). Соединение планок производят без нахлестов с помощью
специальных прокладок. На углах здания используют угловые цоколь-
ные планки (рис. 2.20).

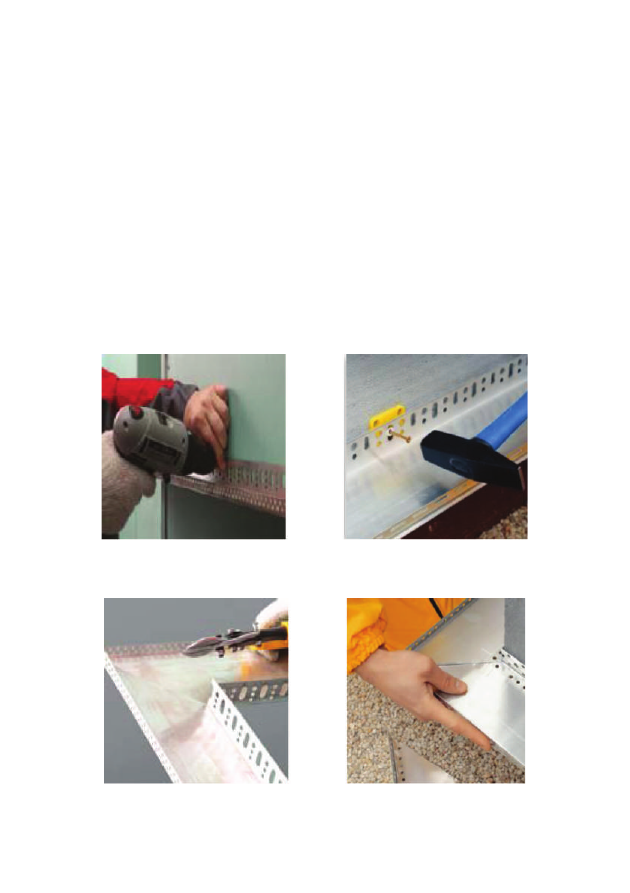

Рис. 2.19. Крепление цокольных планок

Рис. 2.20. Угловая цокольная планка

301

Б. Без применения цокольных планок (на брусках)
Вместо цокольного профиля по нижней границе утепления можно

использовать временную опору — брусок, вдоль которого на стену
сплошной полосой наносится клеевая
масса на высоту 150 мм. Затем в клеевую
массу вдавливают полосы армирующей
стеклосетки (шириной 500 мм) с нахле-
стом 100 мм, оставляя свободную часть
сетки (шириной 300—500 мм) свисаю-
щей под бруском (рис. 2.21).

После установки цокольных планок

минераловатные плиты нарезаются по-
лосами по 300 мм. На каждую полосу
сплошным слоем наносится специаль-
ный клеевой состав для минераловат-
ных плит с помощью зубчатого шпателя, и утеплитель приклеивается к
стене (рис. 2.22). В случае использования опорных брусков свободная
часть сетки заворачивается и крепится на утеплитель при формирова-
нии базового штукатурного слоя. (После окончания монтажа плит вре-
менная опора удаляется.)

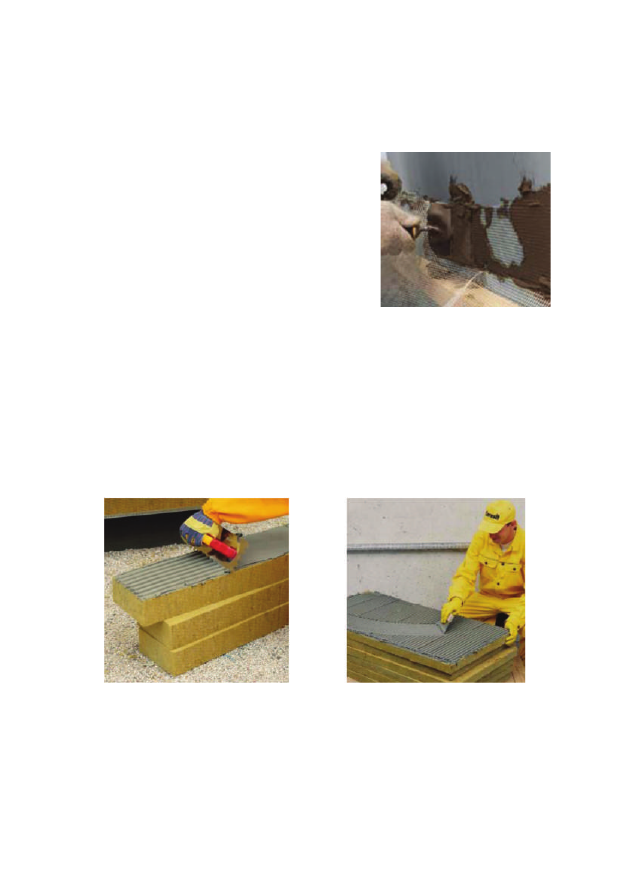

Рис. 2.22. Нанесение клеевого состава на минераловатную плиту

зубчатым шпателем

Затем через полосу утеплителя просверливается отверстие в стене и

устанавливается дюбель (количество дюбелей составляет 3 шт. на одну
полосу, расстояние от края полосы до дюбеля 100 мм и между дюбеля-

Рис. 2.21. Вдавливание полосы

армирующей стеклосетки

в клеевую массу

302

ми — не более 400 мм). Через сутки дюбели добивают металлическими
гвоздями (рис. 2.23). Швы между полосами минераловатной плиты за-
делывают обрезками утеплителя.

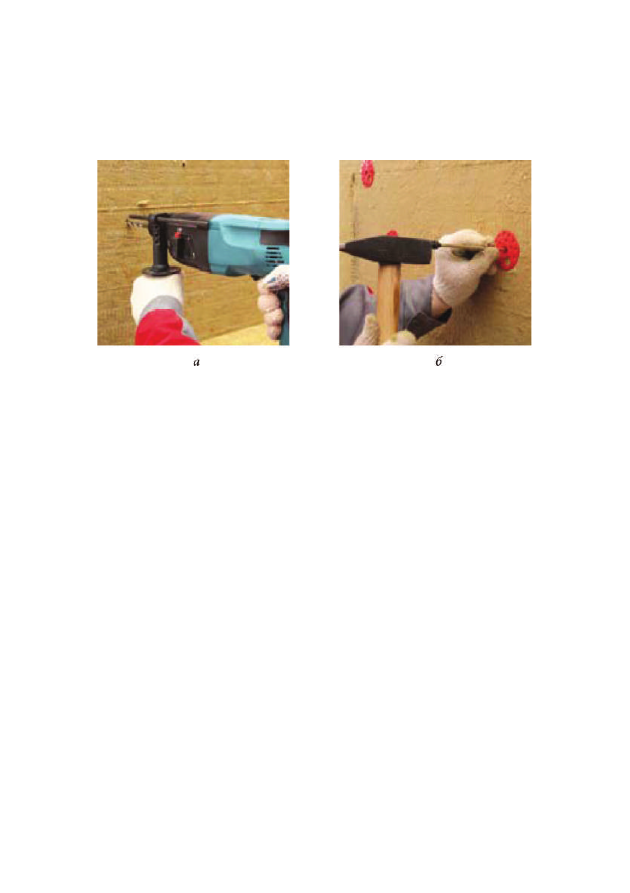

Рис. 2.23. Установка дюбелей:

а — подготовка отверстия под дюбель;

б — установка дюбеля в отверстие и добивание молотком

•  Установка типового ряда утеплителя из минеральной ваты
В целях увеличения адгезии проводится обязательная подготовка по-

верхности утеплителя. Перед нанесением основного слоя на минерало-
ватную плиту наносится слой клеевого состава, который вдавливается
и растирается ровным краем стальной терки по всей поверхности. На-
несение клеевого состава осуществляется сплошным или точечным ме-
тодом.

Сплошной метод нанесения клеевых смесей применяется для при-

клеивания плит и ламелей, если основание имеет неровности до 3 мм.
Основной слой клеевого состава наносится на всю поверхность пред-
варительно подготовленной плиты (с отступом от края на 20—30 мм)
стальной зубчатой теркой с размером зубцов 10—12 мм.

Точечный метод нанесения клеевых смесей применяется для при-

клеивания плит, если основание имеет неровности свыше 3 мм. Полоса
клея, наносимого по контуру плиты, должна иметь разрывы, чтобы ис-
ключить образование воздушных пробок, при этом при приклеивании
клей должен сойтись для предотвращения циркуляции воздуха под уте-
плителем. Площадь адгезионного контакта должна составлять ≥ 40 %
площади монтажной поверхности.

303

Далее минераловатные плиты приклеивают к стене с перевязкой от-

носительно нижнего ряда утеплителя. Приклеивание минераловатных
плит должно начинаться от угла здания и от проемов и сходиться на
сплошной стене (между проемами или углами). Затем через плиту уте-
плителя в стене просверливаются отверстия и устанавливаются дюбели
(количество дюбелей составляет 4 шт. на 1 м

2

 или в соответствии с про-

ектом в зависимости от этажности здания и вида основания). Через
сутки в дюбели забивают металлические гвозди или болты. Швы между
плитами утеплителя заделываются обрезками утеплителя. Схемы рас-
положения дюбелей для крепления плит из каменной ваты и ламелей
приведены на рис. 2.24.

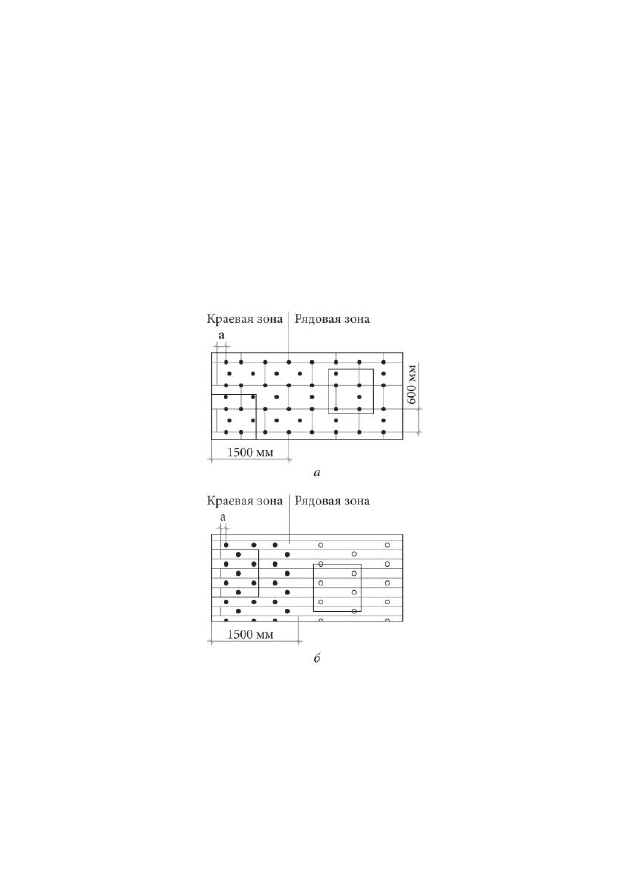

Рис. 2.24. Схема расположения дюбелей:

а — для плит из каменной ваты;

б — для ламелей

•  Установка утеплителя из минеральной ваты вокруг оконных и

дверных проемов

Утепление оконных и дверных проемов осуществляется в следующей

последовательности. Сначала нарезается угловая армирующая сетка по-

304

лосами шириной 500 мм. Клеевой состав наносится на стену по периме-
тру проема сплошной полосой шириной 150 мм. Затем в клеевой состав
вдавливаются полосы угловой армирующей сетки (шириной 500 мм) с
нахлестом 100 мм. На полосы минеральной ваты (шириной 200 мм) зуб-
чатым шпателем наносится клеевой состав сплошным слоем. По пери-
метру окна устанавливают полосы из минераловатной плиты. Далее
утеплитель закрепляется дюбелями по той же технологии, что и утепли-
тели типового ряда. Расстояние от края полосы до дюбеля не менее
100 мм (рис. 2.25).

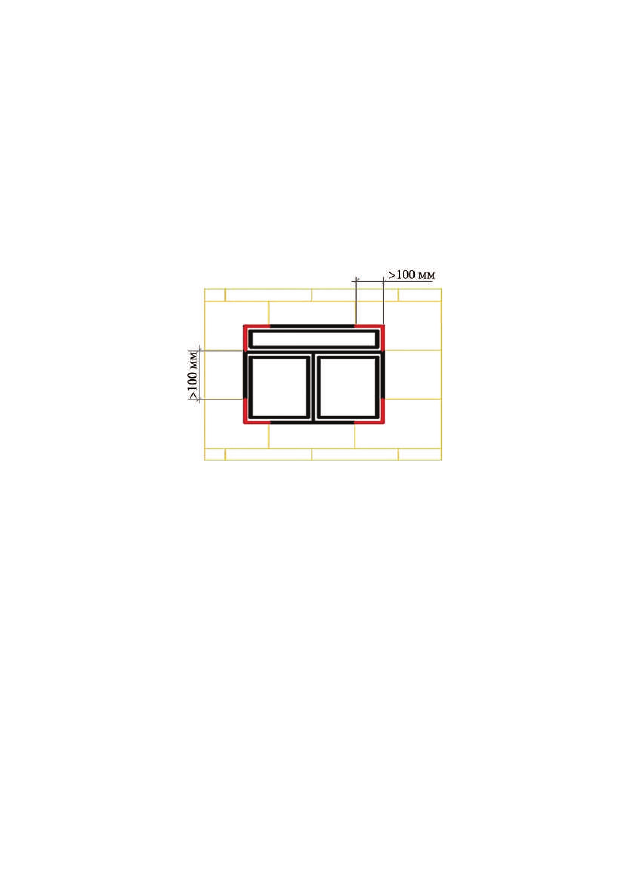

Рис. 2.25. Расположение минераловатного утеплителя в углах проемов

•  Установка типового ряда утеплителя из пенополистирола
На плиту из пенополистирола наносят клеевой состав сплошным

или точечным способом. Затем приклеивают к стене с перевязкой на

1

/

2

плиты относительно нижнего ряда утеплителя. Дюбелирование и за-
делку швов производят таким же образом, как и в случае монтажа ми-
нераловатных плит.

•  Устройство противопожарных рассечек из минеральной ваты меж-

ду этажами

На полосы минераловатной плиты (шириной 200 мм) наносят клее-

вой состав зубчатым шпателем. Затем утеплитель приклеивают к стене
на уровне верхнего откоса окна каждого этажа сплошной полосой. Дю-
белирование и заделку швов производят таким же образом, как и в слу-
чае монтажа минераловатных плит.

•  Установка противопожарных рассечек из минеральной ваты вокруг

оконных и дверных проемов проводится в соответствии со схемами, при-
веденными на рис. 2.26, 2.27.
