Правила монтажа фасадных систем наружного утепления
зданий с отделочным слоем из толстослойной штукатурки

•  Подготовка поверхности стен осуществляется так же, как и при

монтаже системы с тонкослойной штукатуркой.

•  Начало монтажа системы — установка крепежных элементов

Стену при помощи цветного шнура делят

на квадраты со стороной 500 мм, начиная от
угла и учитывая, что первая линия прово-
дится на расстоянии 100—150 мм от угла. В
местах пересечения линий, где будут свер-
литься отверстия крепежа, делают отчетли-
вые отметки (рис. 2.32).

Вокруг оконных и дверных проемов ме-

ста сверления отверстий под крепеж отмеча-
ют отдельно специальным мелком. Отметки

делают на расстоянии 100—150 мм от краев проема. При сверлении от-
верстий в отмеченных местах учитывают глубину сверления для кре-
пежных дюбелей (рис. 2.33).

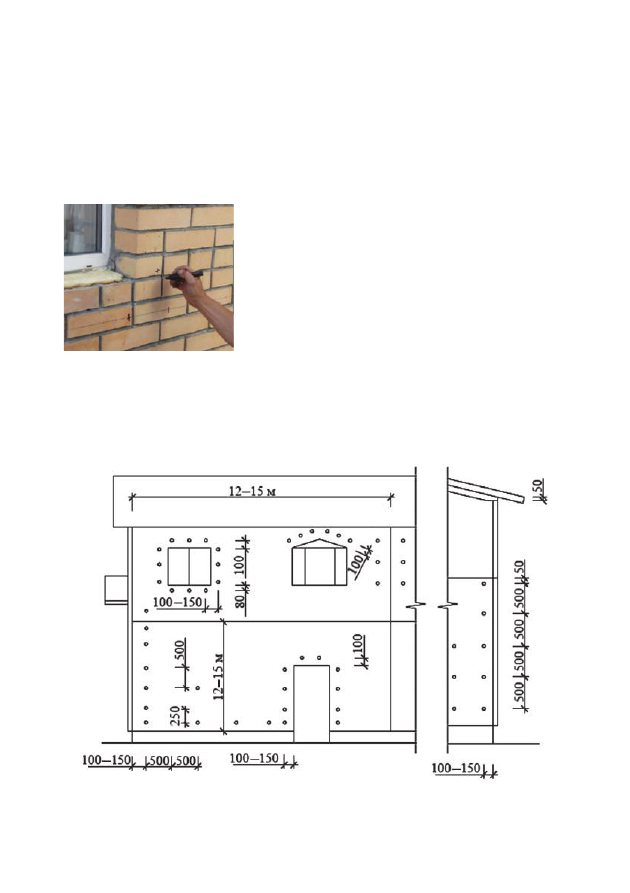

Рис. 2.33. Схема установки крепежных изделий в плоскости стены

Рис. 2.32. Разметка стены

311

По отметкам устанавливаются ско-

бы, которые крепятся к стене при по-
мощи крепежных дюбелей (рис. 2.34).
В скобу вставляется маятниковый ры-
чаг, который фиксируется в верхнем
положении под углом 90° для легкого
монтажа теплоизоляционных плит
ТЕХНОФАС ЭКСТРА.

• Установка теплоизоляционных

плит

На установленные в верхнем поло-

жении маятниковые рычаги накалы-
ваются теплоизоляционные плиты
снизу вверх, вплотную друг к другу с
перевязкой швов (рис. 2.35). На стене
можно монтировать только целые
плиты, а на углах здания — целые и
половинные плиты соединением
встык. Не допускается установка влажных или поврежденных плит.

Установленную теплоизоляционную плиту ТЕХНОФАС ЭКСТРА за-

крепляют с помощью круглого блокировочного элемента, удерживаю-
щего теплоизоляцию на месте, и делают в ней разрез под углом 25—45°
(в зависимости от крепежа). Маятниковый рычаг перемещается в ниж-
нее положение, что позволяет равномерно распределить нагрузку на
крепеж.

•  Установка штукатурной сетки
Перед установкой стальной оцинкованной сетки необходимо убедить-

ся в том, что все маятниковые рычаги, являющиеся составной частью
крепежного изделия, выведены из блокировочного положения и установ-
лены под заданным углом 25—45° (в зависимости от типа крепежа).

Сетку натягивают полосами, равными ширине рулона, раскручивая

рулон сверху вниз, с нахлестом не менее 50 мм и фиксируют блокиро-
вочными шпильками (рис. 2.36).

Откосы дверных, оконных и других проемов обтягиваются кусками

сетки согласно строительному проекту. Углы проемов усиливаются по-
лосками сетки размером 300×500 мм, которые закрепляются блокиро-
вочными шпильками к первому слою сетки (рис. 2.37).

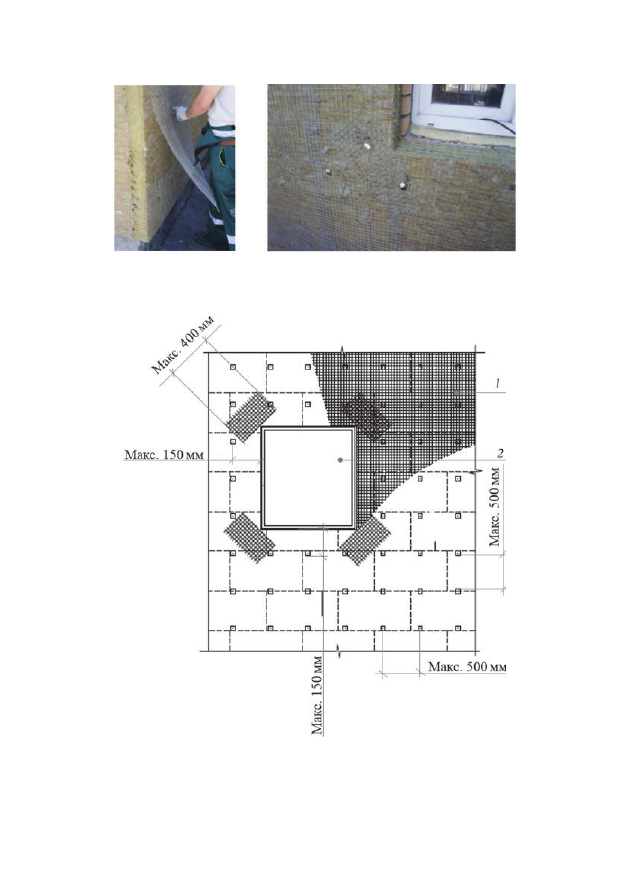

Рис. 2.35. Монтаж

теплоизоляционных плит

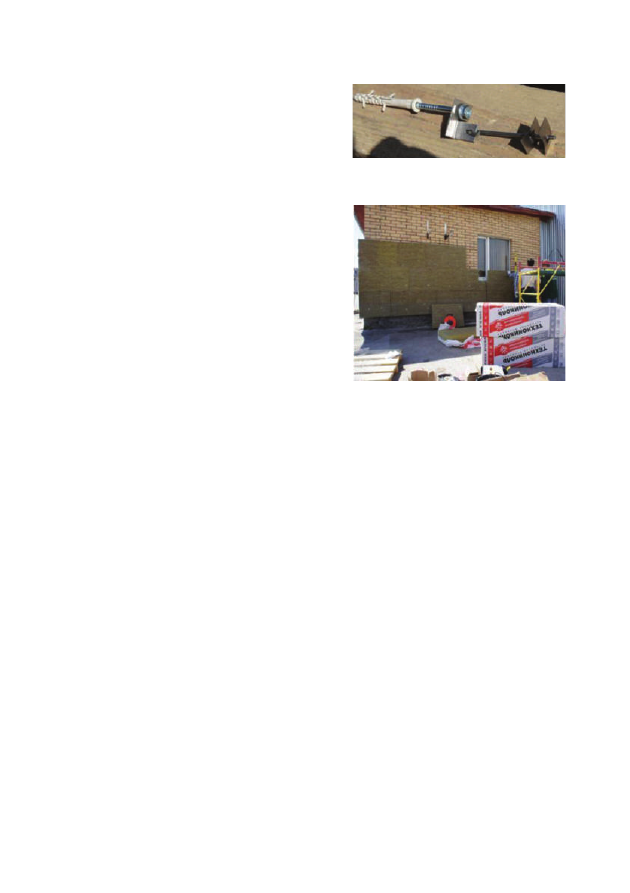

Рис. 2.34. Крепежный элемент

312

Рис. 2.36. Монтаж сетки

Рис. 2.37. Схема установки теплоизоляционных плит,

крепежных элементов и армирующей сетки:

1 — штукатурная сетка

по всей поверхности минераловатных плит; 2 — угол здания

313

•  Устройство первого (грунтующего) штукатурного слоя
Температура воздуха и основания во время проведения штукатур-

ных работ и в течение 3 сут после их выполнения должна составлять не
менее +5 °С.

Первый слой служит каркасом конструкции, которая армируется

штукатурной сеткой. Сетку покрывают раствором с обеих сторон. Рас-
ход раствора для первого слоя составляет 15—20 кг/м

2

.

Штукатурный раствор наносят механически (растворонасосом) или

вручную стальным шпателем, придавливая его к сетке и теплоизоляции.
При необходимости сетку оттягивают от минераловатной плиты так,
чтобы штукатурный раствор покрывал ее с обеих сторон полностью.
После механического нанесения штукатурный раствор разглаживается
правилом (рис. 2.38).

Поверхность стены после нанесения первого штукатурного слоя не-

обходимо поддерживать влажной в течение времени схватывания
(1—3 сут в зависимости от температуры и влажности воздуха).

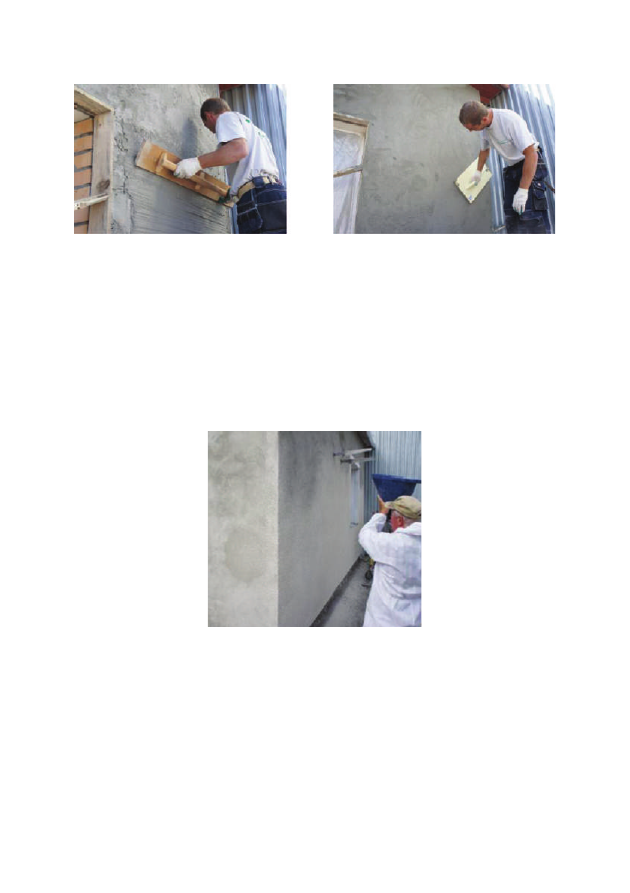

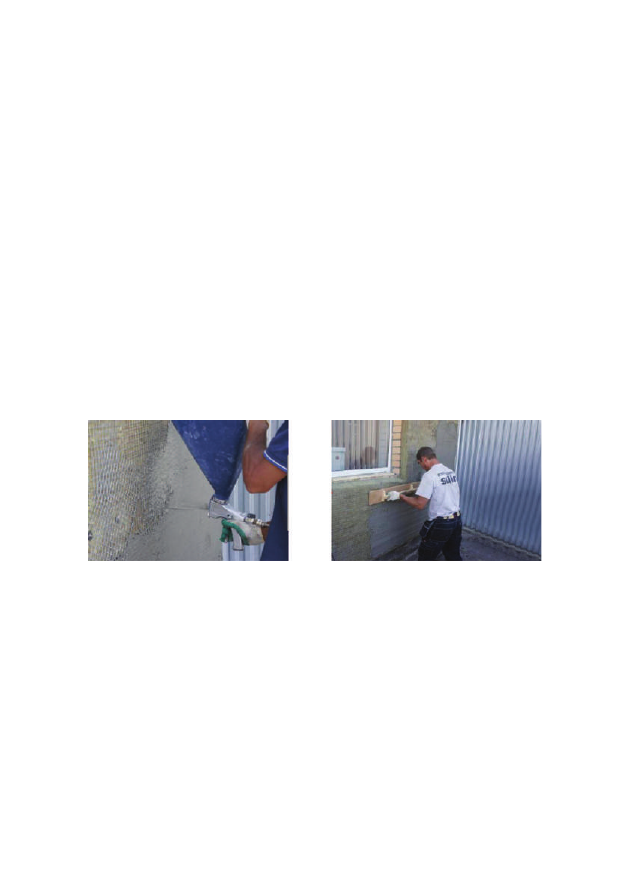

Рис. 2.38. Устройство грунтующего слоя

•  Устройство второго (выравнивающего) штукатурного слоя
Второй штукатурный слой выравнивает конструкцию стены и соз-

дает основу для нанесения защитно-декоративного слоя. Расход раство-
ра для второго слоя составляет 15—20 кг/м

2

.

Перед нанесением второго слоя первый слой следует увлажнять за

1—2 ч до начала работ. Второй слой можно наносить вручную или ме-
ханически, плотно прижимая к основе. Толщина второго слоя состав-
ляет 10—12 мм. Нанесенный слой раствора разравнивают правилом в
соответствии с отметками на маяках (рис. 2.39). В сухую и теплую по-
году оштукатуренные поверхности дополнительно увлажняют.

314

Рис. 2.39. Устройство выравнивающего слоя

•  Устройство декоративно-защитного слоя
Перед нанесением защитно-декоративной штукатурки поверхность

должна полностью просохнуть (не менее 3—5 дней, в зависимости от
погодных условий). За 12—24 ч до нанесения штукатурки поверхность
покрывается грунтовкой. Декоративно-защитную штукатурку наносят
слоем в размер зерна и сразу растирают круговыми движениями
(рис. 2.40).

Рис. 2.40. Устройство декоративно-защитного слоя

•  Устройство деформационных швов
В процессе монтажа всей многослойной теплоизолирующей системы

необходимо сохранять деформационные швы корпуса здания. Через
каждые 12—15 м выполняются деформационные швы системы. Нарезку
деформационных швов производят диском, пригодным для резки ка-
менных материалов, или алмазным диском. Диск должен прорезать на-
сквозь все штукатурные слои и сетку (рис. 2.41).
