зионной мембраной ТехноНИКОЛЬ). При использовании минераловат-
ных плит ТЕХНОВЕНТ система не требует применения ветрозащитных
пленок в рядовых зонах фасада.

Крепление осуществляется тарельчатыми дюбелями (5—7 шт. на

1 м

2

) (рис. 2.45). В случае установки двух слоев утеплителя сначала про-

изводится крепление первого слоя, а затем второго.

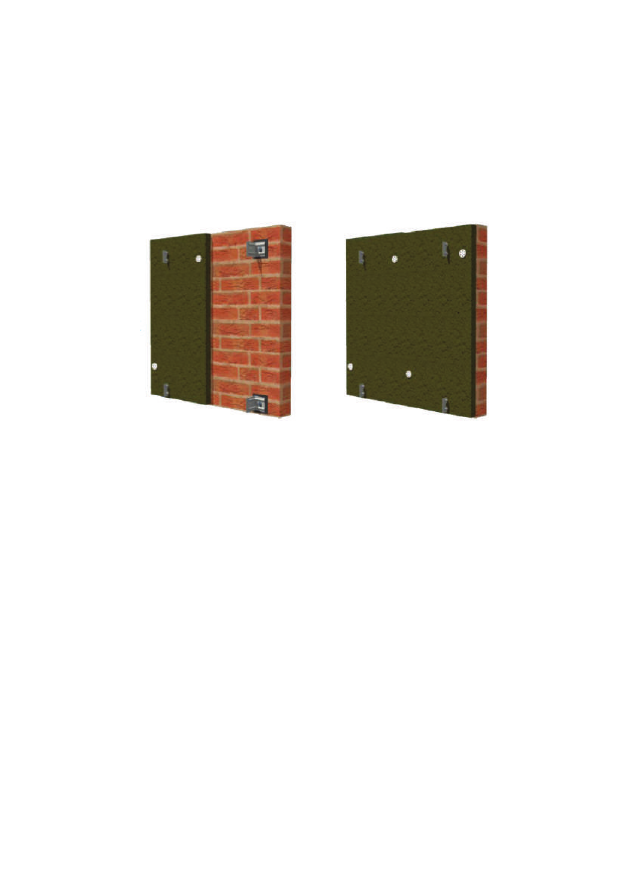

Рис. 2.45. Монтаж теплоизоляционных плит

• Установка направляющих
На установленные кронштейны после закрепления теплоизоляцион-

ных плит монтируются несущие профили (направляющие).

Металлические направляющие служат для крепления облицовочных

материалов и совместно с кронштейнами дают возможность монтажа
плит в соответствии с горизонтальным и вертикальным уровнями. При
соблюдении воздушного зазора направляющие устанавливаются в двух
направлениях — сначала монтируются горизонтальные профили и уже
к ним крепятся вертикальные, непосредственно к которым фиксируют
облицовочные плиты.

Стандартная длина направляющей составляет 3000 мм. Направляю-

щие имеют Т- и Г-образный профили и закрепляются к кронштейнам
двумя вытяжными заклепками диаметром 8 мм. При этом свободный
конец направляющей от места закрепления к кронштейну не должен
превышать 300 мм. Стык направляющих по вертикали осуществляется
с помощью вставок. При этом между направляющими предусматрива-
ется зазор в 8—10 мм.

321

•  Монтаж облицовки вентилируемого фасада
На установленные элементы подконструкции крепятся плиты на-

ружной облицовки. Для крепления облицовочных материалов исполь-
зуются кляммеры, заклепки, винты, скобы, самораспорные винты,
шины.

При креплении облицовочных плит из керамогранита кляммеры,

располагаемые с шагом, соответствующим размеру облицовочных плит,
крепят к направляющим на заклепках. При этом конструкция кляммера
определяет величину горизонтального зазора между плитами облицов-
ки, равную 4 мм. Вертикальный зазор между плитами также принима-
ется равным 4 мм.

При скрытом креплении на плитах облицовки предусматриваются

опорные элементы для их навески на горизонтальные направляющие.
Опорный элемент крепится посредством самозапирающейся втулки,
которая вставляется в предварительно рассверленное в плите отвер-
стие. Фиксация плит в проектном положении обеспечивается по верти-
кали регулировочным винтом опорного элемента, а по горизонтали —
посредством свободного перемещения опорного элемента вдоль гори-
зонтальной направляющей (рис. 2.46).

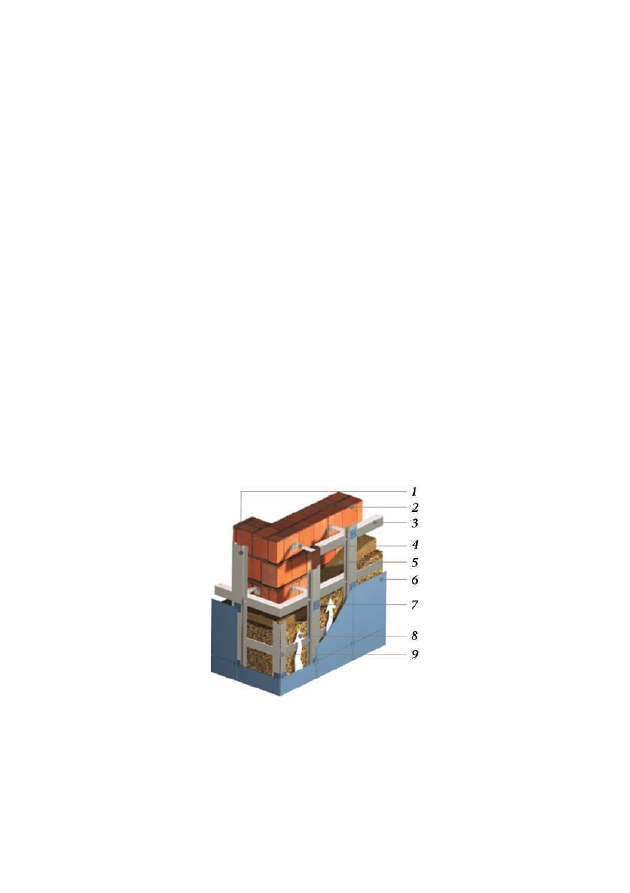

Рис. 2.46. Монтаж фасадных панелей:

1 — профиль вертикальный;

2 — несущая стена; 3 — профиль горизонтальный; 4 — кронштейн;

5 — утеплитель; 6 — облицовочные плиты из керамогранита;

7 — кляммер; 8 — поток воздуха; 9 — профиль

вертикальный промежуточный

322

2.3.4. Фасадные системы наружного
утепления зданий с облицовкой из кирпича

Описание системы

Система утепления с облицовкой из кирпича представляет собой

многослойную конструкцию для отделки наружных стен, в состав кото-
рой входят следующие элементы: внутренний слой, выполненный из
штучных материалов или монолитного железобетона, теплоизоляция,
воздушный зазор и наружный лицевой слой из кирпича. Рассмотрим
данную систему на примере системы слоистой кладки ТН-ФАСАД
Стандарт (рис. 2.47).

Система обладает высоким уровнем стабильности климата внутрен-

них помещений и является вентилируемой, что позволяет не перегре-
ваться в теплый период года и не накапливать конденсат в утеплителе в
холодный период года.

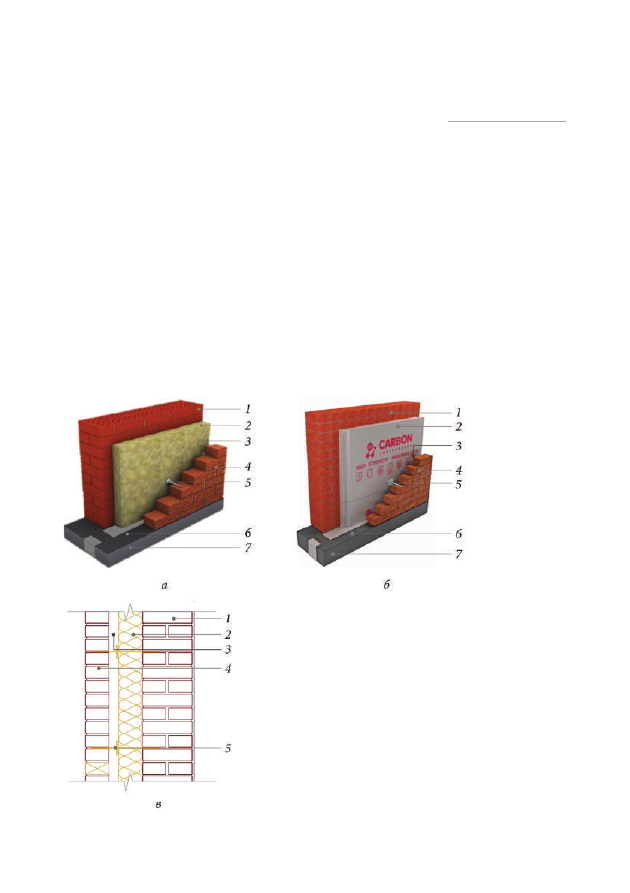

Рис. 2.47. Система утепления с облицовкой из

кирпича TН-ФАСАД Стандарт:

а — общий

вид (с утеплителем из минераловатных плит

ТЕХНОБЛОК); б — общий вид (с утеплителем из

экструзионного пенополистирола ТЕХНОНИКОЛЬ

CARBON PROF); в — схема; 1 — несущая стена;

2 — утеплитель; 3 — воздушный зазор; 4 — обли-

цовочный кирпич; 5 — гибкие связи с фиксатором

зазора; 6 — гидроизоляционная отсечка; 7 — опор-

ное перекрытие с системой термовкладышей

323

Фасадная система ТН-ФАСАД Стандарт применяется в качестве

самонесущей ограждающей конструкции монолитно-каркасных зда-
ний. При многоэтажном строительстве система опирается на межэтаж-
ное перекрытие. Для предупреждения образования сплошного «мости-
ка холода» в перекрытие при монолитных работах вставляются термо-
вкладыши из экструзионного пенополистирола ТЕХНОНИКОЛЬ
CARBON PROF 300.

В малоэтажном строительстве (высотой до 9 м) систему можно воз-

водить как несущий элемент здания. В таком случае перекрытия опира-
ются на внутреннюю часть стены, наружная кладка возводится непре-
рывно на высоту здания, а в системе термовкладышей отпадает необхо-
димость.

В качестве материала внутренней несущей стены могут быть исполь-

зованы блоки из ячеистого бетона (плотностью не менее 600 кг/м

3

), кир-

пич или монолитный железобетон.

Для устройства облицовочного слоя могут применяться кирпич или

камни керамические лицевые пластического формования [28], а также
силикатный кирпич [27]. При облицовке силикатным кирпичом цоколь,
пояса, парапеты и карниз выполняют из керамического кирпича. Кир-
пичная облицовка стен перевязана с внутренним слоем из кирпича или
ячеисто-бетонных блоков тычковым рядом (в каждом 4—6-м ряду), вы-
полняющим роль жесткой связи.

Теплозащиту в слоистой кладке обеспечивает слой эффективной те-

плоизоляции — теплоизоляционные плиты ТЕХНОБЛОК, обладающие
хорошей паропроницаемостью и жесткостью (см. рис. 2.47, а). Возмож-
но также применение утеплителя из экструзионного пенополистирола
ТЕХНОНИКОЛЬ CARBON PROF (см. рис. 2.47, а) (см. раздел 2.1.3).

В случае устройства системы с воздушным зазором шириной 10—

20 мм для его вентиляции устраиваются продухи (отверстия) в нижней
и верхней частях стены для поддержания требуемого тепловлажностно-
го режима внутри конструкции. Размер таких отверстий принимается
из расчета 75 см на 20 м поверхности стены. Для устройства продуха
используют либо пустотелый кирпич, положенный на ребро, либо спе-
циальные вентиляционные коробы.

Для предотвращения обрушения наружного облицовочного слоя его

соединяют с внутренней кладкой гибкими связями (поперечными
стержнями) из низкоуглеродистой холоднотянутой стали в виде прово-

324

локи [32]. Также возможно применение гибких связей из базальтопла-
стика. Этот элемент дополнительно поддерживает утеплитель в про-
ектном положении (рис. 2.48). Шаг связей по горизонтали составляет
500 мм, по вертикали — через каждые 8 рядов кладки. Антикоррозион-
ная защита гибких связей выполняется методом цинкования толщиной
не менее 40 мкм.

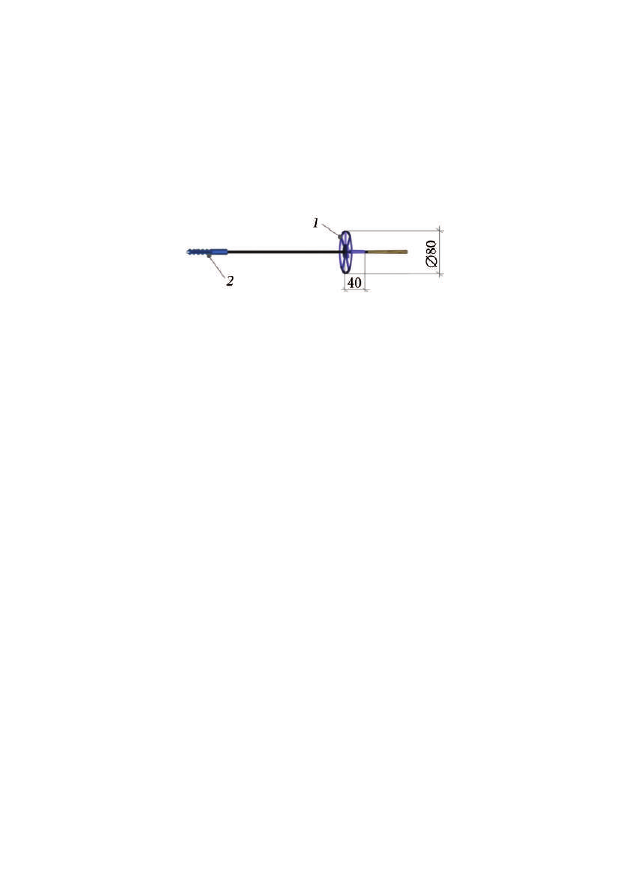

Рис. 2.48. Гибкие связи с фиксатором зазора:

1 — гильза;

2 — фиксатор для утеплителя и создания воздушного зазора

При реконструкции кирпичная облицовка связывается с существу-

ющей кладкой с помощью кронштейнов, закрепленных на дюбелях.

Для компенсации температурных колебаний в облицовочном слое

следует устраивать горизонтальные и вертикальные температурно-де-
формационные швы. Горизонтальные температурно-деформационные
швы толщиной не менее 30 мм следует располагать по всей толщине
стены в уровне перекрытия. Расстояние между вертикальными темпе-
ратурно-деформационными швами в наружном облицовочном слое
следует принимать в зависимости от расположения наружных стен от-
носительно сторон света: для северной — 12—14, западной — 7—8, юж-
ной — 8—9, восточной — 10—12 м.

Парапеты, пояса, подоконники и т.п. должны иметь надежные сливы

из оцинкованной стали, которые обеспечивают отвод атмосферной вла-
ги и исключают возможность ее сбегания непосредственно по стене. Все
открытые поверхности стальных элементов, выходящих на фасад, и ан-
кера, устанавливаемые в кладке, должны быть защищены от коррозии
металлизацией слоем толщиной 120 мкм или лакокрасочными покры-
тиями.

Отделку цоколя рекомендуется выполнять из материалов повышен-

ной прочности, допускающих их очистку и мойку, например из лицево-
го кирпича, плит из натурального или искусственного камня, керами-
ческой и стеклянной плитки и др. Верхняя кромка защитно-декоратив-
ной отделки должна располагаться не ниже 2,5 м от уровня планировки.
