Файл: Строительные материалы_ Краткий курс_ Н_А_ Машкин, О_А_ Игнатова(1).pdf

143

Обработанная  аммиаком  и  прессованная  древесина    уплот-

няется в большей степени:   = 1400 кг/м

3

; прочность при сжатии

поперек  волокон  возрастает  почти  на  порядок;  прочность  при
сжатии вдоль волокон R

сж

 = 180 МПа (у натуральной древесины

70 МПа).

Сферы  применения  модифицированной  древесины:  строи-

тельство,  машиностроение,  металлообработка,  деревообрабаты-
вающая  промышленность,  легкая,  горнодобывающая  промыш-
ленность, транспорт, энергетика, археология.

8.4. Строительные изделия из древесины

Лесоматериалы:  кряжи  (диаметр  –  более  20  см),  бревна

(диаметр  –  12–20  см,  длина  –  3–6,5  м);  подтоварник  (8–11  см);
жерди (3–7 см).

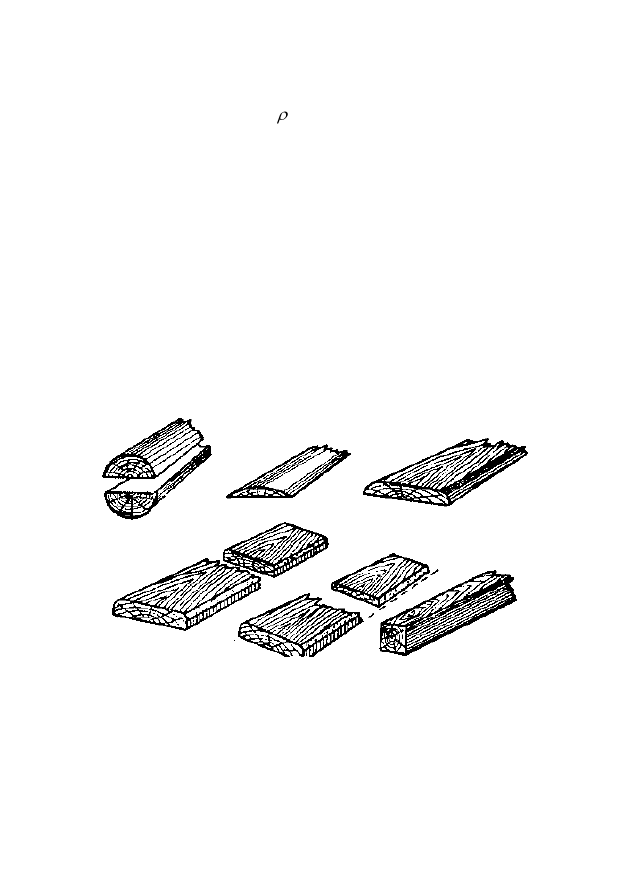

Рис. 8.7. Сортимент пиломатериалов:

а – пластины; б – горбыль; в – доска необрезная;

г – доска с тупым обзолом; д – доска с острым обзолом;

е – брусок чистообрезной

а)

б)

в)

г)

д)

е)

144

Хвойные  пиломатериалы  поставляются  длиной  1–6,5  м

(с шагом 0,25 м): отборные и с 1-го по 4-й сорта.

Лиственные пиломатериалы поставляются длиной 0,5–6,5 м

(шаг – 0,5 м): с 1-го по 3-й сорта.

Изделия из древесины:

–  доски:  шпунтованные,  фальцованные,  фрезерованные

(плинтус, наличники);

–  паркет:  обыкновенный,  щитовой  из  древесины  дуба,  бу-

ка, ясеня, березы, паркетная доска;

–  столярно-строительные  изделия  (оконные  и  дверные

блоки, подоконники);

–  фанера;
–  древесно-слоистые пластики (прочность – 150–280 МПа);
–  древесно-волокнистые плиты: теплоизоляционные и кон-

струкционные;

–  древесно-стружечные плиты, в том числе ориентирован-

ные ОСП;

–  клееные  деревянные  конструкции  (балки,  фермы,  арки,

рамы, прогоны);

–  ограждающие конструкции домов заводского изготовления.

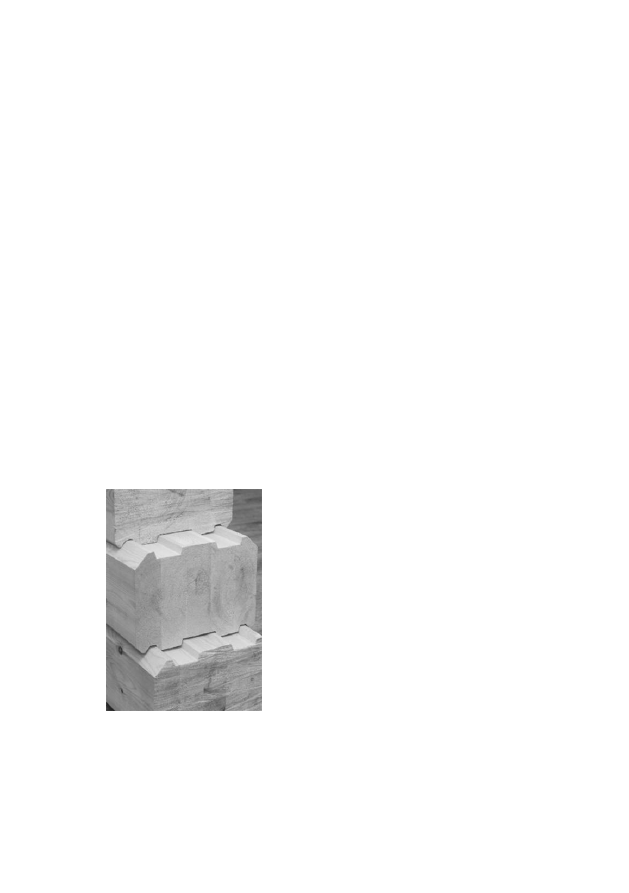

Рис. 8.8. Балки из клееной

древесины

145

                              ПЕНОПОЛИСТИРОЛ

Рис. 8.9. Сэндвич-панели из ОСП (ориентированных

древесно-стружечных плит)

146

9. ТЕПЛОИЗОЛЯЦИОННЫЕ МАТЕРИАЛЫ И ИЗДЕЛИЯ

9.1. Общие сведения о теплоизоляционных материалах


Теплоизоляционные материалы применяются для изоляции

жилых  и  промышленных  зданий,  тепловых  агрегатов  и  трубо-
проводов с целью уменьшения тепловых потерь в окружающую
среду.

Теплозащитные свойства таких материалов обусловлены их

пористой структурой и малой плотностью (не более 500 кг/м

3

).

Коэффициент теплопроводности – не более 0,175 Вт/(м·ºС).

Материалы  с  открытой  пористостью  обладают  также  спо-

собностью  поглощать  звуки  и  применяются  в  качестве  акусти-
ческих для звукоизоляции.

Область применения теплоизоляционных материалов:

–  утеплители  в  3-  и  2-слойных  стеновых  конструкциях

(пенопласты, газобетон, минеральная вата);

–  теплоизоляционно-конструкционные  стеновые  материа-

лы (туфы, газобетон, арболит);

–  тепло- и звукоизоляция стен, потолков, полов, перегоро-

док, перекрытий (ДВП, строительный войлок);

–  изоляция трубопроводов (фенопласты, минеральная вата,

пенополиэтилен).

Использование  теплоизоляционных  материалов  в  строи-

тельстве  позволяет  снизить  потери  тепла,  уменьшить  толщину
стен  зданий,  соответственно  снизить  вес  и  стоимость  сооруже-
ний.

Способность  ограждений  оказывать  сопротивление  потоку

тепла, проходящему из помещения наружу, характеризуется со-
противлением теплопередачи  R

о

, м

2

·ºС/Вт:

R

о

 = 1/α

в

  + R + 1/α

н

,

где α

в

 – коэффициент теплообмена внутренней поверхности ог-

раждения, 8,7 Вт/(м

2

·ºС); α

н

 – коэффициент теплообмена наруж-

ной  поверхности  ограждения,  23  Вт/(м

2

·ºС);  R  –  термическое

147

сопротивление  конструкции  ограждения  зависит  от  толщины
теплоизоляционного материала δ и его коэффициента теплопро-
водности λ и вычисляется по формуле:

R = δ/ .

В соответствии со СНиП 23-02-2003 «Тепловая защита зда-

ний», нормативные значения требуемого сопротивления тепло-
передачи

тр

о

R

, исходя из условий  энергосбережения, увеличены

в 2,5–3,5 раза, по сравнению с требованиями СНиП II-3-79*.

В  структуре  теплоизоляции,  применяемой  в  строительстве

в  России,  более  70 %  занимает  минеральная  и стеклянная  вата,
12 % – пластмассы, 2,2 % – перлитовые изделия.


Теплоизоляционные материалы классифицируют:
1) по виду основного сырья: неорганические (из горных по-

род,  шлаков,  стекла,  асбеста);  органические  (торф,  древесное
волокно); из синтетических полимеров;

2)  по  форме  и  внешнему  виду:  штучные  жесткие  (плиты,

скорлупы,  сегменты,  кирпичи,  цилиндры);  гибкие  (маты,  шну-
ры, жгуты); рыхлые и сыпучие (вата, перлитовый песок, верми-
кулит);

3)  по  структуре:  ячеистые  (пенопласты,  пенобетон,  пено-

стекло); волокнистые (минеральная вата, стекловолокно); зерни-
стые (перлит, вермикулит);

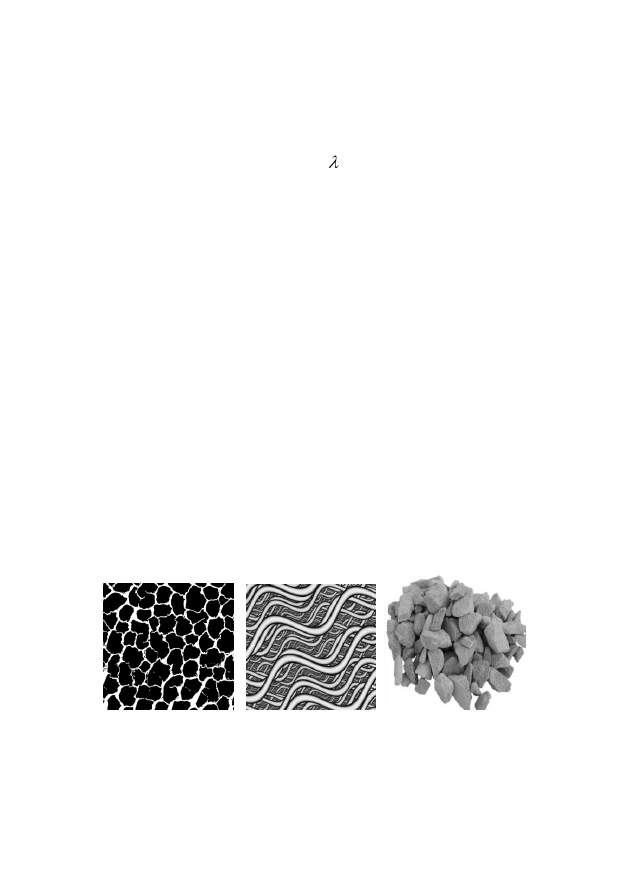

Рис. 9.1. Структура теплоизоляционных материалов
