153

неральное сырье и топливо (кокс) или ванных – топливо газ или
мазут. Плавление происходит при температуре 1300–1500 ºС.

Минеральный расплав превращают в волокно различными

способами, чаще – дутьевым и центробежным. Сущность дутье-
вого способа заключается в том, что на струю жидкого расплава
действует струя пара или воздуха.

а) б)

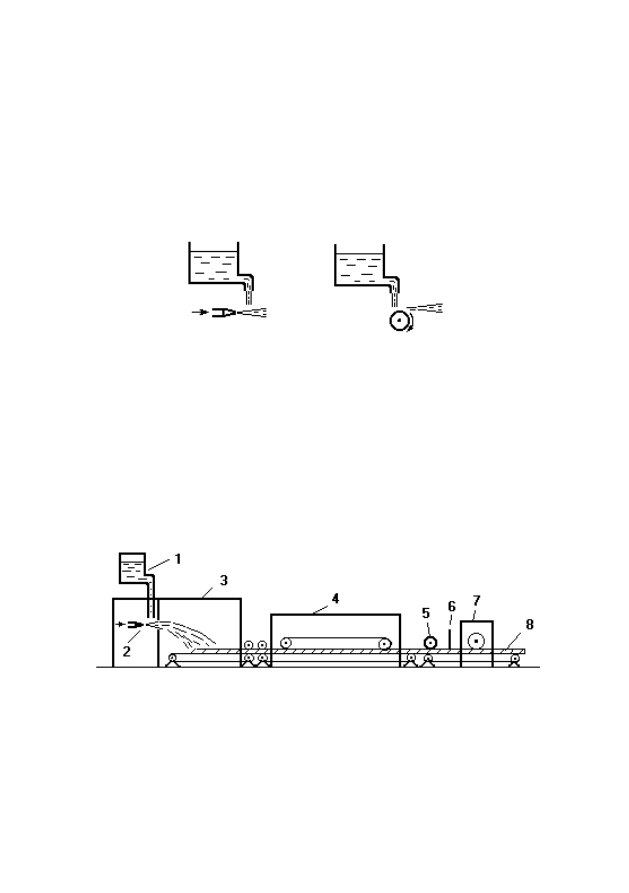

Рис. 9.2. Способы получения минерального волокна:

а – дутьевой; б – центробежный

Центробежный способ основан на использовании центро-

бежной  силы  быстро  вращающихся  валков  для  превращения
струи  расплава  в  тонкие  волокна  толщиной  2–7  мкм  и  длиной
20–40  мм.  Полученные  волокна  осаждаются  в  камере  волокно-
осаждения на движущуюся ленту транспортера.

В камеру волокноосаждения вводится также связующее –

раствор синтетических смол.

Рис. 9.3. Технология получения минераловатных плит:

1 – вагранка; 2 – дутьевые сопла; 3 – камера волокнообразования;

4 – камера тепловой обработки; 5 – нож продольной резки;

6 – нож поперечной резки; 7 – упаковка; 8 – минераловатная плита

154

Минеральную вату в зависимости от диаметра волокна

подразделяют на три вида:

– ВМСТ – вата минеральная из супертонкого волокна,

диаметром от 0,5 до 3 мкм;

– ВМТ – вата минеральная из тонкого волокна, диаметром

от 3 до 6 мкм;

– ВМ – вата минеральная диаметром волокна от 6 до 12 мкм.

В промышленном и жилищном строительстве используют

вату класса А: диаметр волокна – 5–7 мкм; отношение кислых
оксидов к основным (Мк) – более 1,9; теплопроводность –
0,033–0,041 Вт/(м·ºС); группа горючести – НГ.

Минераловатные маты – мягкий листовой или рулонный

материал.  Вата  покрыта  стеклосеткой  и  прошита  стеклянными
нитями.  Толщина  матов  составляет  50–100  мм;  плотность  –
75–125  кг/м

; теплопроводность – до 0,044 Вт/(м·ºС). Применя-

ют для теплоизоляции ненагруженных ограждающих конструк-
ций, технологического оборудования, трубопроводов.

Минераловатные плиты на синтетическом связующем

(фенолоспирты, силаны, полисахара): длина – до 1800, ширина –
500–1000, толщина – 40–100 мм; марки по плотности – 50, 75,
125, 175, 200; теплопроводность – 0,045–0,054 Вт/(м·ºС).

Применяют для тепловой изоляции строительных конст-

рукций, оборудования и трубопроводов, температура – от 180 до
400 ºС; для утепления перекрытий, фасадов; в трехслойных кон-
струкциях; для изоляции промышленного оборудования.

Для изоляции трубопроводов выпускают формованные по-

луцилиндры.

Рис. 9.4. Полуцилиндр

155

Стеклянная вата. Сырье – шихта для варки стекла на осно-

ве кварцевого песка и стеклобоя. Стеклянное волокно прочнее,
длиннее,  более  стойко,  чем  минеральное.  Изготавливают  про-
шивные  стекломаты  и  полужесткие  плиты  на  синтетическом
связующем.  Температура  эксплуатации  –  до  200  ºС.  Примене-
ние: теплозащита промышленного оборудования и трубопрово-
дов, теплозвукоизоляция зданий.

Пеностекло (плиты, блоки) – ячеистый теплоизоляционный

материал. Сырье – тонко измельченный порошок стеклобоя с га-
зообразователем – молотым известняком (открытые поры) или
коксом (закрытые поры).

Сырьевую смесь засыпают в формы и нагревают в печах до

900 ºС. Происходит плавление частиц и разложение газообразо-
вателя. Выделяющиеся газы вспучивают стекломассу. Напри-
мер, известняк разлагается с выделением углекислого газа
СаСО

= СаО + СО

. После охлаждения стекломасса превраща-

ется в прочный ячеистый материал.

Пористость – до 95 %, поры размером 1–3 мм; плотность –

200–600 кг/м

; теплопроводность – 0,09–0,15 Вт/(м·ºС); проч-

ность – 2–6 МПа. Достоинства: водостойкость, морозостойкость,
несгораемость,  высокое  звукопоглощение,  хорошая  обрабаты-
ваемость.  Выпускают  плиты  размерами  500×400×(70–140)  мм.
Применяют для утепления стен, перекрытий, кровли; теплоизо-
ляции оборудования, трубопроводов (температура эксплуатации
до  300 ºС);  отделки  и  звукоизоляция  кинотеатров,  аудиторий  и
концертных залов.

Вспученный перлит. Сырье – кремнеземистая порода – пер-

лит, содержащий структурно связанную воду – до 17 %. Перли-
товый концентрат обжигают во вращающихся печах при 900–
1200 ºС. При этом удаляется структурно связанная вода, материал
вспучивается. Объем увеличивается в 10–15 раз. Насыпная плот-
ность перлитового щебня – 250–600 кг/м

, песка 100–150, тепло-

проводность 0,07–0,08 Вт/(м·ºС). Применяется как легкий запол-
нитель при изготовлении теплоизоляционных изделий.

Вспученный вермикулит получают в виде чешуек золоти-

стого цвета при вспучивании вермикулита (гидрослюд). Техно-

156

логия:  дробление,  фракционирование,  обжиг,  рассев.  Темпера-
тура  обжига  –  1000–1100  ºС.  Наблюдается  увеличение  объема
при  выделении  химически  связанной  воды  в  20  раз.  Обладает
высокой  огнестойкостью  (до  1100  ºС).  Насыпная  плотность  –
100–200  кг/м

. Применяется для засыпки изолируемых поверх-

ностей и для формованных изделий (цемент, гипс, глина, рас-
творимое стекло, синтетические полимеры).

Изделия на основе перлита или вермикулита и цемента или

растворимого стекла применяют для тепловой изоляции горячих
поверхностей промышленных печей, котлов, трубопроводов;
на битумном и синтетическом связующем – для утепления
строительных конструкций. Плиты, полуцилиндры имеют плот-
ность – 200–500 кг/м

; теплопроводность – 0,05–0,11 Вт/(м·ºС).

Асбестосодержащие материалы и изделия. Ценные свой-

ства асбеста: температуростойкость, прочность, волокнистое
строение используется для микроармирования.

Асбестовая бумага – огнестойкий листовой (рулонный) ма-

териал толщиной до 1,5 мм. Теплопроводность – 0,1 Вт/(м·ºС).
Применяют при температуре до 500 ºС.

Асбестовую ткань получают прядением асбестовых нитей

на ткацких станках в виде 25-метровых полотнищ толщиной до
3,5 мм. Плотность – 600 кг/м

; теплопроводность – 0,1 Вт/(м·ºС).

Применяется для теплоизоляции трубопроводов малых диамет-
ров, сверху окрашивают краской.

Совелит – асбестомагнезиальный теплоизоляционный ма-

териал, состоит из смеси углекислых солей магния и кальция
(получаемых переработкой доломита) и асбеста. Порошок за-
творяют водой и наносят на изолируемую поверхность. Изготав-
ливают плиты 500×(170–500)×(40–80) мм, сегменты, полуцилин-
дры. Плотность – 400 кг/м

; теплопроводность до 0,08 Вт/(м·ºС).

Применяют для тепловой изоляции технологического оборудо-
вания и трубопроводов до 500 ºС. Поверхность асбестовых из-
делий закрывается штукатуркой или окраской для предотвраще-
ния попадания микрочастиц асбеста в воздух.

Известково-кремнеземистые изделия (ИКИ) изготавливают

формованием с последующей автоклавной обработкой водной
суспензии асбеста, воздушной извести, кварцевого песка. ИКИ

157

предназначены для тепловой изоляции промышленного оборудо-
вания и трубопроводов при температуре до +600 °С, могут быть
использованы также для противопожарной защиты строительных
конструкций. Выпускают в виде плит и сегментов плотностью
200 и 225 кг/м

, теплопроводностью 0,058–0,065 Вт/(м·ºС).

Пенодиатомитовые изделия (кирпич, полуцилиндры и сег-

менты)  в  зависимости  от  плотности  подразделяются  на  марки
ПД-350  и  ПД-400.  Сырьем  служит  диатомит  –  легкая  тонкопо-
ристая  порода  осадочного  происхождения,  на  90–95 %  состоя-
щая  из  аморфного  кремнезема  и  до  5–10 %  –  из  глин.  Изделия
изготавливают  путем  заливки  в  формы  пенодиатомитовой  мас-
сы, состоящей из диатомита, воды и пены, с последующим об-
жигом высушенных изделий. Пенодиатомитовые изделия пред-
назначены  для  тепловой  изоляции  промышленного  оборудова-
ния и трубопроводов при температуре до 900 ºС.

9.4. Акустические материалы

Акустические материалы способны поглощать звуковую

энергию, снижать уровень силы и громкости звуков, возникаю-
щих  в  воздухе  и  материале  ограждения.  Применяют  для  улуч-
шения акустического комфорта в жилых,  промышленных и об-
щественных зданиях.

По назначению различают:

– звукопоглощающие материалы (шумоглушащие), пред-

назначенные для изоляции в основном от воздушных шумов,
возникающих внутри помещения; их назначение – обеспечить
помещение хорошей акустикой (концертные залы, театры);

– звукоизоляционные, или прокладочные материалы, пред-

назначенные для изоляции от воздушного и ударного шума в
многослойных конструкциях перекрытий и перегородок, чтобы
звук, поступающий извне, не проникал в помещение;

Поток звуковой энергии Е

пад

при падении на поверхность

ограждения частично отражается Е

отр

, частично поглощается

(Е

погл

= Е

пад

– Е

отр
