Величина ЛПЭ в кэВ/мкм зависит от плотности вещества.
Физико-химические основы биологического действия ионизирующего излучения.
Тормозное и черенковское излучения
Прямое и косвенное действие излучений на мишени в клетках
Первичные продукты радиолиза воды
Сложение гармонических колебаний, направленных по одной прямой.
Характеристики слухового ощущения и их связь с физическими
МЕМБРАННЫЕ ПОТЕНЦИАЛЫ И ИХ ИОННАЯ ПРИРОДА.
Потенциал покоя, уравнение Нернста.
Стационарный потенциал Гольдмана - Ходжкина.
Уравнение потенциала для трех ионов имеет следующий вид:
Это уравнение называется уравнением стационарного потенциала Гольдмана - Ходжкина - Катца.
Уравнение электродиффузии ионов через мембрану
в приближении однородного поля.
Поток частиц "Ф" равен потоку электричества "j", деленному на заряд каждой частицы "q", то есть
F = NA e, E = z e NA(2 - 1) = qNA(2 - 1),
, (G - свободная энергия), (2)
Сопоставив (1) и (2), получаем:
где - молярная концентрация частиц (Кмоль/м ).
Это уравнение соблюдается и для явлений диффузии, и для электрофореза в однородном растворителе.
где R - универсальная газовая постоянная, T - абсолютная температура.
Механизм генерации и распространения потенциала действия.
Из уравнений (1) и (2) получим:
Учитывая, что " " и "U" величины постоянные, можно написать:
где k - коэффициент пропорциональности.
ПАССИВНЫЙ И АКТИВНЫЙ ТРАНСПОРТ ВЕЩЕСТВ
Пассивный перенос веществ через биомембраны.
Диффузия незаряженных молекул.
Принято различать следующие типы пассивного переноса веществ (включая ионы) через мембраны:
2. Перенос через поры (каналы)
3. Транспорт с помощью переносчиков за счет:
а) диффузии переносчика вместе с веществом в мембране (подвижный переносчик);
Перенос по механизму 2 и 3 называют иногда облегченной диффузией.
но СН – СВ = Ф/Р, где Р - проницаемость системы в целом. Откуда:
где DB - коэффициент диффузии вещества в воде.
Если ввести безразмерный потенциал: , а также заменить СМВи СМН на концентрации иона в водной фазе
где k - коэффициент распределения иона, то получим выражение:
где P - коэффициент проницаемости.
Пассивный транспорт веществ через
где l - длина канала, очевидно, равная или близкая к толщине мембраны.
Для потока в случае пассивного транспорта получаем:
Физический смысл величины - максимальная величина потока.
Наиболее подробно это явление изучено для случая переноса
ионов так называемыми ионофорными антибиотиками: валиномицином,
энниатинами, нактинами и другими.
МОЛЕКУЛЯРНЫЙ МЕХАНИЗМ АКТИВНОГО
Лиганд - малая молекула (ион, гормон, лекарственный препарат и др.).
1. Присоединение снаружи двух ионов K+ и одной молекулы Mg2+ АТФ:
2 Ko+ + Mg АTФ + E (2 K+)(Mg АТФ)E
2. Гидролиз АТФ и образование энзим-фосфата:
(2 K+ )(Mg АТФ)E Mg АТФ + (2 K+)E - P
3. Перенос центров связывания K+ внутрь (транслокация 1):
4. Отсоединение обоих ионов калия и замена этих ионов тремя
ионами Na, находящимися внутри клетки:
E - P(2 K+) + 3 Nai + E - P(3 Na+ ) + 2 K+ i
E - P(3 Na+ ) E(3 Na+ ) + P (фосфат)
6. Перенос центров связывания вместе с ионами Na+ наружу (транслокация 2):
7. Отщепление 3 Na+ и присоединение 2 K+ снаружи:
2 K0+ + 3 Na+ (E) 3 Na+ + (2 K+ )E
Таким образом, Na+ K+ насос является электрогенным.
Наиболее распространенным видом пассивной диффузии клеточных мембран является порная.
Классическое уравнение осмотического давления:
ПЕРВИЧНОЕ ДЕЙСТВИЕ ЭЛЕКТРОМАГНИТНЫХ КОЛЕБАНИЙ
Основные методы и аппаратура для
высокочастотной электротерапии.
В физиотерапии имеется большая группа методов, в основе ко-
торых лежат электромагнитные колебания и волны.
Первичное действие переменного тока и электромагнитного по-
ля на биологические объекты в основном заключается в периодичес-
ком смещении ионов растворов электролитов и изменении поляриза-
ции диэлектриков. При частотах приблизительно более 200-500 кГц
смещение ионов становится соизмеримым с их смещением в результа-
те молекулярно-теплового движения, поэтому ток или электромаг-
нитная волна не будет вызывать раздражающего действия. Основным
первичным эффектом в этом случае является тепловое воздействие,
вследствие трения между заряженными частицами при колебательном
Электромагнитные колебания и волны, применяемые в медицинс-
кой практике, условно подразделяются на несколько диапазонов:
звуковой частоты (ЗЧ) 20 - 20 кГц
ультразвукочастотные (УЗЧ) 20 - 200 кГц
высокочастотные (ВЧ) 0,2 - 30 мГц
ультравысокочастотные (УВЧ) 30 - 300 мГц
сверхвысокочастотные (СВЧ) свыше 300 мГц
крайневысокочастотные (КВЧ) > 1000 мГц.
Так как специфическое действие тока, особенно при небольших
частотах, определяется формой импульсов, то используют токи с
разной временной зависимостью.
1. ИМПУЛЬСНЫЕ ТОКИ НИЗКОЙ И ЗВУКОВОЙ ЧАСТОТЫ.
Это токи с импульсами прямоугольной формы
(t = 0,1 - мс; 10 - 100 Гц) - для лечения
Ток с импульсами треугольной формы - те-
танизирующий (фарадический) ток (t = 1 -
5 мс, частота 100 Гц), а также ток экспо-
ненциальной формы (t = 3-60 мс, 8-80 Гц)-
применяют для возбуждения мышц.
Кроме того, для различных видов электро-
лечения используют диадинамические токи,
Эти токи применяются для прогревания органов в хирургии для
рассечения тканей (диатермотомия) и прижигания или удаления тка-
Пропускание тока высокой частоты через ткань используют в
физиотерапевтических процедурах, называемых диатермией и местной
При диатермии применяют ток частоты около одного мегагерца
со слабозатухающими колебаниями, напряжение 100 - 150 В, сила
тока несколько ампер. Так как наибольшим удельным сопротивлением
обладают кожа, жир, кости, мышцы, то они и прогреваются сильнее.
Наименьшее нагревание у органов, богатых кровью или лимфой, -
легкие, печень, лимфатические узлы. Недостаток диатермии - боль-
шое количество теплоты непродуктивно выделяющееся в слое кожи и
I = j * S, где j - плотность тока
Для местной дарсонвализации применяют ток частотой 100 -
400 кГц, напряжение его - десятки киловольт, а сила тока неболь-
В тканях, находящихся в таком поле, возникают вихревые то-
ки. Этот метод физиотерапии называют индуктотермией. Ткань поме-
щают в катушку с переменным током.
При индуктотермии количество теплоты, выделяющееся в тка-
нях, пропорционально квадратам частоты и индукции переменного
магнитного поля и обратно пропорционально удельному сопротивле-
Поэтому сильнее будут нагреваться ткани, богатые сосудами, нап-
ример, мышцы чем такие ткани, как жир. Обычно при индуктотермии
применяют местное воздействие переменного магнитного поля, ис-
пользуя спирали или плоские свернутые кабели.
4.ПЕРЕМЕННОЕ ЭЛЕКТРИЧЕСКОЕ ПОЛЕ.
В тканях, находящихся в таком поле, возникают токи смещения
и токи проводимости. Обычно для этой цепи употребляют электри-
ческие поля ультравысокой частоты, поэтому соответствующий физи-
отерапевтический метод получил название УВЧ-терапии (в РБ ис-
Физиотерапевтический метод, называемый микроволновой тера-
пией, основан на применении электромагнитных волн СВЧ диапазона
(сантиметровый и дециметровый).
При попадании на тело электромагнитной волны в нем возника-
ют токи проводимости и смещения и выделяется количество теплоты.
Большое значение имеют токи смещения, обусловленные переориента-
цией молекул воды. В связи с этим наибольшее поглощение энергии
микроволн происходит в таких тканях, как мышцы и кровь, а в
костной и жировой тканях меньше, они меньше и нагреваются. Ис-
пользуемые при микроволновой терапии электромагнитные волны пог-
лощаются слоем ткани толщиной в несколько сантиметров.
(Луч - 58, частота - 2375 мГц, * = 12,6 см).
Физиотерапевтические аппараты высокочастотной
терапии. Аппараты индуктотермии и УВЧ-терапии.
К физиотерапевтическим аппаратам высокочастотной терапии
относятся аппараты электрохирургии (рассмотрим их ниже), диатер-
мии, местной дарсонвализации, индуктотермии, УВЧ-терапии, микро-
волновой терапии (также будут рассмотрены ниже).
Общая схема аппаратов индуктотермии и УВЧ-терапии приведена
Хотя генератор собран по двух-
показан однотактный генератор.
В аппарате УВЧ-терапии дискообразные электроды, подводимые
к больному, входят в состав контура пациента, называемого тера-
певтическим контуром. Для безопасности больного терапевтический
контур индуктивно связан с контуром генератора, так как индук-
тивная связь исключает возможность случайного попадания больного
под высокое напряжение, которое практически всегда имеется в ге-
нераторах колебаний. Терапевтический контур применяют и в других
генераторах, используемых для лечения.
Аппараты микроволновой терапии.
Аппарат микроволновой терапии - генератор СВЧ колебаний,
работающий на особых электронных лампах, называемых магнетрона-
ми. Направленный поток волн образуется с помощью специального
излучателя, называемого волноводом.
Волновод - устройство для передачи ультразвуковых волн на-
чиная с дециметрового диапазона - представляет собой металличес-
кую трубу (или короб) определенной формы и размеров, заполненную
диэлектриком (в частности, воздухом). Волноводом может служить
также стержень соответствующих размеров из твердого диэлектрика.
Волна, распространяющаяся внутри волновода, не выходит за его
пределы. Возбуждается волна с помощью штыря или петли, располо-
женной в начале волновода и соединенной коаксиальным кабелем с
выводами генератора СВЧ колебаний.
Для микроволновой терапии используются аппараты "Луч - 2",
Имеются генераторы трех видов: ламповые, полупроводниковые
Применяются частоты от 300 - 400 кГц до 5 мГц (будут до 40 мГц).
Мощности: в офтальмологии, например, несколько ватт до 1 кВт
(рекомендуется МЭК не более 400 Вт).
Активные электроды изготавливаются из меди (раньше из нер-
Аппарат электрохирургии высокочастотный.
Принцип действия аппарата основан на воздействии токов вы-
сокой частоты на мягкие биологические ткани.
При протекании тока через мягкие ткани осуществляется их
резание и коагуляция кровеносных сосудов. Резание тканей произ-
водится синусоидальным немодулированным током частотой 1,76 мГц.
При касании электродом мягкой ткани, вследствие высокой плотнос-
ти входного тока, происходит мгновенный нагрев клеток и испаре-
ние внутриклеточной жидкости, что приводит к разрыву клеток в
зоне касания, таким образом осуществляется разрез ткани.
При коагуляции кровеносных сосудов используется как синусо-
идальный (режим "Резание"), так и амплитудномодулированный ток
(режим "Коагуляция") той же частоты 1,76 мГц. Применяется тепло-
вое действие тока меньшей, чем при резании тканей, плотности.
Вблизи электрода происходит обезвоживание клеток и обеспечивает-
Генераторы синусоидальных колебаний
Для возбуждения незатухающих электрических колебаний приме-
няют автоколебательные системы (работающие за счет энергии ис-
точника постоянного или выпрямленного напряжения), называемые
генераторами. Рассмотрим ламповый генератор:
Существо протекающих в генераторе процессов заключается в
том, что колебательный контур воздействует на анодную цепь лам-
пы, которая в свою очередь оказывает действие на контур. Такой
способ получения колебаний называется обратной связью. Соответс-
твенно катушку L называют катушкой обратной связи. Источником
энергии является анодная батарея. В качестве "клапана", пропус-
кающего в контур энергию в нужный момент, используют триод либо
В момент включения схемы в колебательном контуре возникают
малые случайные колебания. За счет индуктивной связи эти колеба-
ния передаются на сетку триода и усиливаются. Усиленные лампой
колебания через анодную цепь попадают в контур в резонанс с те-
ми, которые там уже существуют и амплитуда колебаний возрастает.
Так будет лишь в случае определенного фазового соотношения между
колебаниями в контуре и изменением напряжения сетки. Обратная
связь должна быть положительной.
Схема генерирует колебания, частота которых равна частоте
собственных колебаний контура Lк Cк. Изменять эту частоту можно,
меняя параметры контура - C и L. Удобнее Cк. Элементы Rc Cc слу-
жат для создания на сетке напряжения смещения в цепях правильно-
Рассмотрим работу генератора при установившихся колебаниях,
когда активное сопротивление колебательного контура = 0, то есть
контур идеальный. В идеальном колебательном контуре при возбуж-
денных колебаниях на пластинах конденсатора образуется перемен-
ное напряжение Uк, поддерживающее ток Jк колебательного контура
(рисунок). Ток Jк запаздывающий по фазе относительно напряжения
Uк на L п/2, наводит в катушке связи э.д.с. индукции Eк, которая
в свою очередь запаздывает по фазе относительно тока Jк еще на L
п/2 и, следовательно, по отношению к напряжению Uк находится в
противофазе (пунктир). Однако вследствие обусловленного выше по-
рядка подключения концов катушки Loc к сетке и катоду лампы фаза
э.д.с. индукции изменяется на обратную и потенциал Uс на сетке
лампы оказывается в фазе с напряжением Uк.
Потенциал Uс на сетке вызывает соответствующие пульсации
анодного тока, который может рассматриваться как состоящий из
постоянной Jао и Jа_ переменной составляющих. Последняя имеет
такую же частоту, как и напряжение Uк и находится с ним в фазе.
Для получения незатухающих коле-
баний в автогенераторе необходимо:
1) условие выполнения фазовых соотношений,
2) чтобы приток энергии к контуру
за некоторое время был больше по-
Подобный генератор может быть выполнен на полупроводниковом
триоде. Принцип его работы аналогичен.
На практике колебательный контур включается в цепь сетки.
Активное сопротивление нагрузки вместе с катушкой связи в гене-
раторе включено в анодную цепь лампы (рисунок).
В подобном генераторе в колеба-
тельном контуре почти не происхо-
дит потерь энергиии ток Jк в нем
является только возбудителем пере-
менного потенциала на сетке лампы,
Потенциал изменяется в фазе с напряжением Uс конденсатора
контура. Анодный ток проходит по катушке K, которая связана ин-
дуктивно, с одной стороны, с катушкой L колебательного контура
(для поддержания колебаний в нем), с другой стороны, с катушкой
Lн нагрузочного контура, на сопротивлении Rн которого происходят
основные потери энергии. Эти потери компенсируются непосредс-
твенно переменной составляющей анодного тока, которая питает
этот контур путем индукции между катушками K и Lн.
Если требуется значительная мощность колебаний, то применя-
ется двухтактный генератор (рисунок).
В нем к колебательному контуру
каждый через соответствующую по-
ловину катушки контура. Для этого
положительный полюс источника пи-
тания включается к средней точке
катушки, отрицательный - к общей
точке катодов ламп. Катушки К1 и К2 связи соединены вместе, и их
средняя точка через сопротивление Rс (смещения) подключена к об-
щей точке катодов ламп. Активное сопротивление контура Rк1 и Rк2
считаем включенными последовательно с каждой из половин катушки
Принципиальная схема двухтактного генератора напоминает
Самовозбуждение колебаний в генераторе основано на практи-
чески неизбежной несимметрии электрических параметров схемы, в
связи с чем в начальный момент при включении источника питания
токи, протекающие по каждой из половин катушки контура, не будут
абсолютно одинаковы. Это обусловливает образование на концах ка-
тушки L хотя бы небольшой разности потенциалов, которая послужит
для начальной зарядки конденсатора C контура. Затем в процессе
колебаний это напряжение быстро возрастает до нормальной величи-
Рассмотрим рабочий процесс при уже возбужденных колебаниях.
Ток Jк колебательного процесса (реактивная составляющая тока в
контуре) через катушки связи индуктирует на сетках ламп перемен-
ные потенциалы Uс1 и Uс2, которые обусловливают образование пе-
ременных составляющих Jа1_ и Jа2_ анодных токов ламп (активная
составляющая тока в контуре). Колебания потенциалов Uс1 и Uс2, а
следовательно, токов Jа1_, Jа2_ и напряжений Ur1_, Ur2_ на соп-
ротивлениях Rк1 и Rк2 находятся в противофазе, причем токи Jа1_
и Jа2_ протекают по сопротивлению Rк1 и Rк2 в противоположных
направлениях, поэтому напряжения Ur1 и Ur2 образуют совместно
общее напряжение Uк, которое в данном случае и поддерживает ко-
лебания в контуре. Токи Jа1_ и Jа2_ компенсируют потери энергии
на активном сопротивлении контура. В результате в колебательном
контуре реализуется удвоенная мощность сравнительно с однотакт-
ным генератором на такой же лампе.
Электрические колебания, резко отличающиеся по форме от си-
нусоидальных, называются релаксационными.
Простейшее устройство для получения релаксационных электри-
ческих колебаний состоит из газоразрядной лампы и включенного
параллельно ей конденсатора С, который через сопротивление подк-
лючены к источнику постоянного напряжения.
Газоразрядная лампа характеризуется тем, что она зажигается
при некотором относительно высоком напряжении Uзаж. и гаснет при
значительно меньшем Uгаш. В данном случае U должно быть больше
Uзаж., тогда по мере заряда конденсатора напряжение Uс на нем
постепенно нарастает до значения Uзаж., в этот момент лампа за-
жигается, ее сопротивление резко падает, конденсатор быстро раз-
ряжается через лампу. Когда напряжение на нем снизится до Uгаш.,
лампа погаснет, сопротивление ее вновь возрастет, конденсатор
будет снова заряжаться и т.д. График напряжения на зажимах лампы
имеет пилообразный характер, изменяясь в переделах от U1 = Uзаж.
до U2 = Uгаш. Период колебаний обусловлен в основном постоянной
времени t = RC заряда конденсатора, а также соотношением между
Uзаж. и Uгаш. газоразрядный лампы.
Генератор развертки в осциллографе.
Подобное пилообразное напряжение используется для развертки
изображения в электроннолучевой трубке. Для возможности регули-
ровки частоты колебаний в генераторе развертки применяется газо-
наполненный триод - тиратрон. В тиратроне напряжение зажигания,
а следовательно, и частота пилообразных колебаний регулируется
путем изменения отрицательного потенциала смещения, которое по-
Генератор электрических колебаний составляет основу многих
физиотерапевтических аппаратов. Существенной особенностью этих
аппаратов является отдельный колебательный контур, к которому
подключаются электроды, накладываемые на больного. Этот контур
Терапевтический контур в целях безопасности больного индук-
тивно связан с контуром генератора, так как индуктивная связь
исключает возможность случайного попадания больного под высокое
постоянное напряжение, которое практически всегда имеется в ге-
В связи с тем, что в терапевтический контур включаются раз-
личные объекты, например различные части тела больного, и его
электрические параметры могут соответственно изменяться, этот
контур должен подстраиваться в резонанс при каждой процедуре.
Для этого в нем имеется конденсатор переменной ёмкости.
Понятие о триггере и его использовании.
Триггеры относятся к логическим элементам ЭЦВМ. По схеме и
принципу действия триггер в значительной мере подобен мультивиб-
ратору, но отличается от него тем, что оба его крайних состояния
являются устойчивыми и переход из одного в другое (соприкоснове-
ние триггера) происходит только под действием внешних импульсов,
подаваемых на базу одного из транзисторов.
Триггер имеет два входа S и R и два выхода a и a, условное
Для сравнения (опрокидывания) триггера надо на его вход "S"
подать положительный импульс (при транзисторах "р-n-р").
Триггеры используются в регистрах, дешифраторах и счетчиках.
Первичное действие постоянного тока
Первичное действие постоянного тока
1. Механические волны, их виды и скорость распространения.
Акустика. Природа звука. Физические характеристики звука. Тоны и шумы.
Физические характеристики звука. Тоны и шумы.
Характеристики слухового ощущения и их связь с физическими характеристиками звука.
Понятие о звукопроводящей и звуковоспринимающей системах уха человека. Физика слуха.
Поглощение и отражение звуковых волн. Реверберация.
Физические основы звуковых методов исследования в клинике.
2. Механические колебания: гармонические, затухающие и вынужденные колебания.
Дифференциальное уравнение гармонического колебания.
Энергия при гармоническом колебании.
Вынужденные колебания. Резонанс.
Сложение гармонических колебаний, направленных по одной прямой.
Сложное колебание и его гармонический спектр.
Сложение взаимно-перпендикулярных колебаний.
Ультразвук. Методы получения и регистрации.
Источники и приемники акустических колебаний и ультразвука.
Эффект Доплера и его применение для неинвазивного измерения скорости кровотока.
Вибрации, их физические характеристики
1. Основные понятия гидродинамики. Условие неразрывности струи
Внутреннее трение (вязкость) жидкости. Формула Ньютона.
Ньютоновские и неньютоновские жидкости.
Методы определения вязкости жидкости.
Реологические свойства крови, плазмы и сыворотки. Факторы, влияющие на вязкость крови в организме.
Сопротивление R в цепи переменного тока называется активным, так как при прохождении тока в нем происходит необратимая потеря энергии, которая переходит в теплоту.
Колебания напряжения и тока в цепи с чисто активным сопротивлением находятся в фазе.
Рассмотрим явления, происходящие в цепи переменного тока с индуктивностью. Подключим к переменному напряжению U = Um sint катушку с индуктивностью "L", активным сопротивлением которой за малостью можно пренебречь.

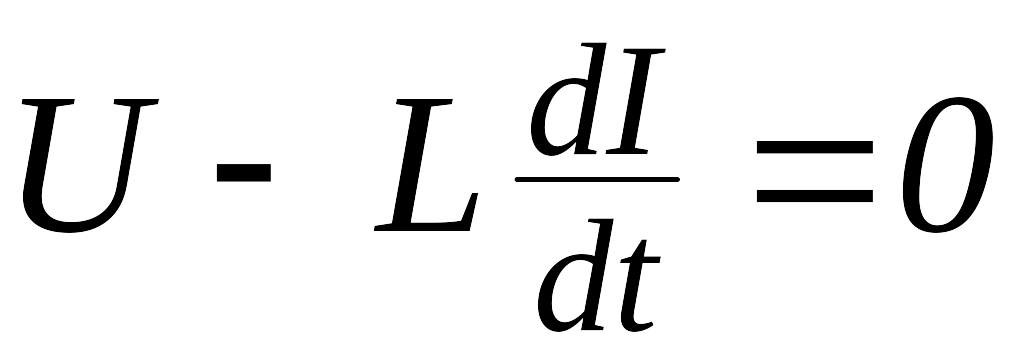

В цепи образуется переменный ток и в катушке возникает э.д.с. самоиндукции, равная. Сила тока "I" в цепи определяется из условия: ,(так как сопротивлением "R" пренебрегаем) или .
Преобразуем или .
Интегрируем это уравнение ,
где .
Постоянная интегрирования принимается С = 0, так как не имеет постоянной составляющей. Уравнение показывает, что ток в цепи, подобно напряжению, имеет синусоидальный характер, но по фазе запаздывает на угол .
Сопоставляя максимальное значение тока с формулой закона Ома, видим, что в цепи с индуктивностью значение сопротивления имеет величина "L", которая обозначается XL.
Величина XL = L = 2L называется индуктивным сопротивлением цепи и измеряется в Омах, при подстановке L - в Генри и - в Герцах.
Физический смысл индуктивного сопротивления состоит в том, что оно учитывает влияние на силу тока в цепи э.д.с. самоиндукции, противодействующей приложенному напряжению, и поэтому зависит от тех же величин, что и э.д.с. самоиндукции: индуктивности "L" и частоты = 2, обусловливающей скорость изменения мгновенных значений тока.
Э.д.с. самоиндукции, противодействующая изменению тока в цепи, вызывает запаздывание колебаний тока, по отношению к коле-баниям напряжения. При чисто индуктивной цепи запаздывание про-исходит на угол, равный .
Графики напряжения и тока в цепи с индуктивностью показаны на рисунке. На векторной диаграмме показано фазовое соотношение векторов амплитуд тока IL и напряжения UL: ток отстает на угол (углы отсчитываются по направлению против часовой стрелки).
В цепи, содержащей индуктивное и активное сопротивление, угол запаздывания тока по фазе будет меньше и в зависимости от соотношения между ними может иметь значения в пределах от 0 до .
В чисто индуктивном сопротивлении потерь энергии не проис-ходит, в связи с чем оно называется реактивным.
Определим характер переменного тока "I" в цепи с конденса-тором, к которой приложено переменное напряжение U = Um sint.
Мгновенные значения заряда "q" на пластинах конденсатора q = cU = cUm sin t.
Дифференцируем
где Im = cUm. Это уравнение показывает, что ток в цепи, подобно напряжению, имеет синусоидальный характер (смотри рисунок), при-чем упреждает напряжение по фазе на угол .
Сопоставляя максимальное значение тока Im = cUm с формулой закона Ома, видим, что в цепи с емкостью значение сопротивления имеет величина , которая обозначается Xc.

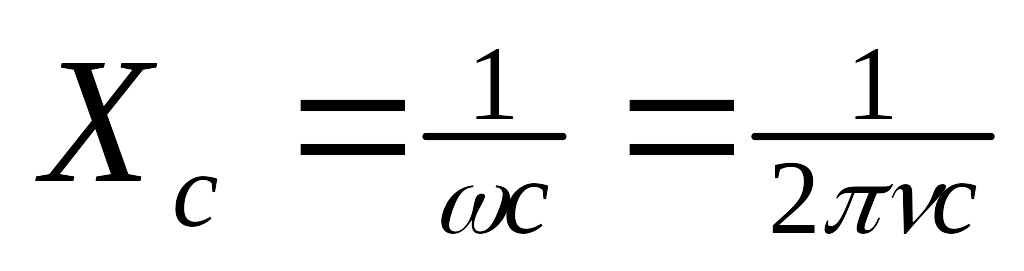

Величина называется емкостным cопротивлени-ем цепи и измеряется в Омах, если с - в Фарадах и - в Герцах.
Физический смысл емкостного сопротивления можно объяснить так: ток "I" в цепи конденсатора пропорционален заряду "q" и частоте "" смены процессов заряда и разряда конденсатора. Заряд "q" при данном приложенном напряжении "U" пропорционален емкости "с" конденсатора, а = 2. Поэтому ток "I" в цепи пропорционален произведению "c", которое, следовательно, имеет значение проводимости цепи. Величина, ей обратная, то есть , имеет значение сопротивления цепи.
В цепи, содержащей емкость и активное сопротивление, угол сдвига фазы тока будет меньше и в зависимости от соотношения между ними может иметь значения от 0 до 900.
В чисто емкостном сопротивлении потерь энергии не происхо-дит, в связи с чем оно называется реактивным.
Имеется цепь из включенных последовательно сопротивлений: активного "R", индуктивного "XL" и емкостного "Xc", к которой приложено переменное напряжение "U". В цепи образуется общий ток "I", а приложенное напряжение "U" распределяется между участками цепи:
UR = IR; UL = IXL и Uc = Ixc .
Вследствие наличия разности фаз между напряжениями UL и Uc и током I (UR находится в фазе с током) эти напряжения должны складываться между собой векторно (геометрически), обра- зуя в сумме приложенное напряжение "U".
Напряжения UL и Uc имеют разность фаз с током I, равную , но противоположную по знаку, то есть они находятся между собой в противофазе и, следовательно, могут складываться алгебраически:
Ux = UL - Uc (обычно UL > Uc).
Напряжение UR находится в фазе с током I и, следовательно, имеет разность фаз с напряжением Ux = UL - Uc. Тогда напряжение U как гипотеза прямоугольного треугольника, катетами которого являются UR и Ux, и вычисляются по формуле:
,
где ,

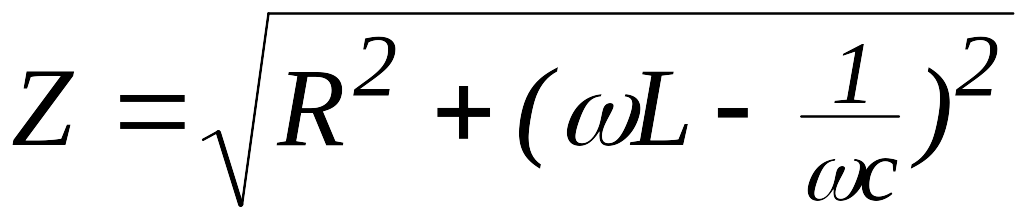

называется полным сопротивлением (или импедансом) цепи.

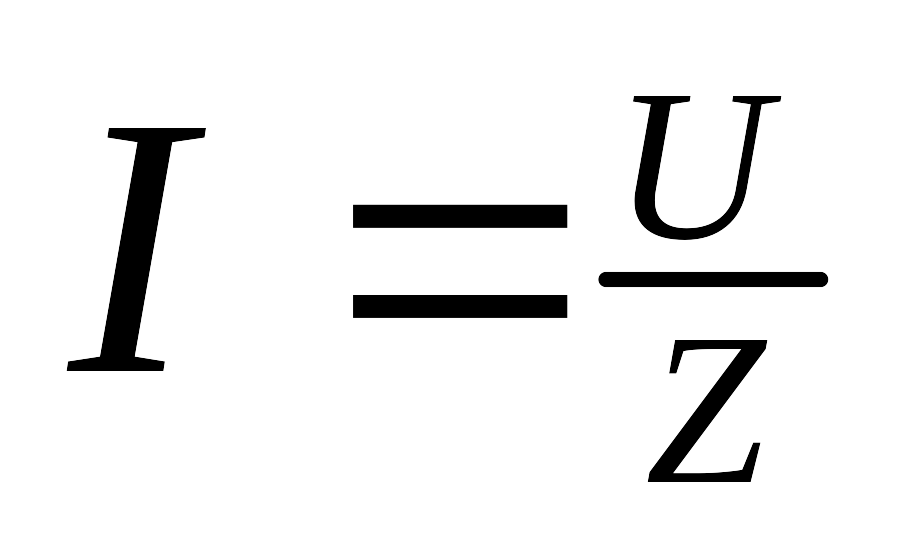

Соотношение называется обобщенным законом Ома для цепи переменного тока.
Разность фаз между приложенным напряжением U и током I определяется углом y между векторами U и UR.
Аналогично можно построить и треугольник сопротивлений. В нём .
Из треугольника имеем .
Путем аналогичных рассуждений для цепи из параллельно включенных активного, индуктивного и емкостного сопротивлений можно получить следующее соотношение:
Резонанс в цепи переменного тока.
Из формулы для полного сопротивления "Z" контура, в котором последовательно включены R,L, и C, следует, что чем ближе по величине XL и Xc (то есть L и 1c), тем меньше полное сопротивление "Z" и, следовательно, тем больше ток в цепи при том же приложенном напряжении "U".

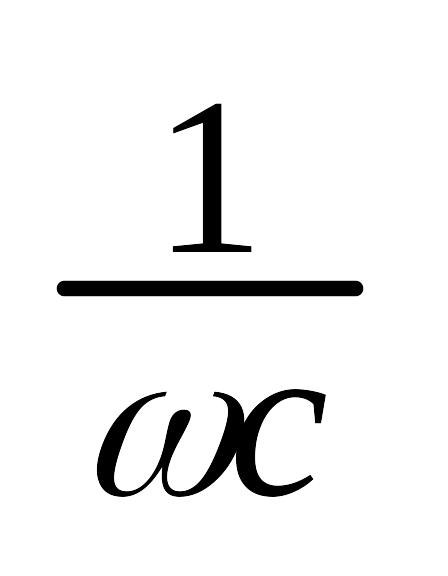

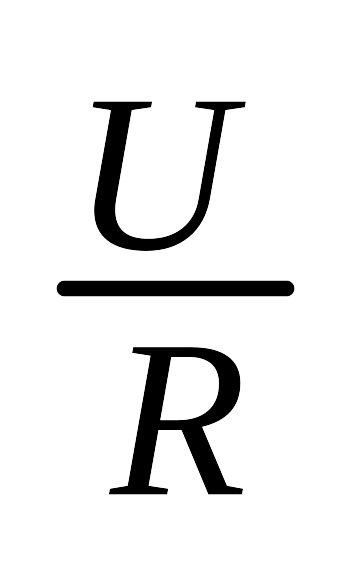

При XL = Xc или L = 1c полное сопротивление Z = R и ток достигает наибольшего значения, обусловленного только активным сопротивлением цепи: Iрез =.
Это явление называют электрическим резонансом. Условие резонанса может быть обеспечено путем подбора соответствующих L и C при заданной частоте или, наоборот, при заданных L и C путем соответствующей частоты "", которая называется резонансной (или собственной частотой электрической цепи. Из условия резL =1рез c cледует 2рез = и рез = , соответственно рез = .
На рисунке приведен график резонансной кривой, показывающей характер изменения тока при изменении частоты питающего напряже-ния вблизи от резонансной. Чем меньше активное сопротивление R цепи, тем острее резонанс (кривая А при малом R, кривая Б при значительном R).
Резонанс в последовательной цепи называют резонансом напряжений, так как при этом происходит взаимная компенсация напряжений UL и Uc, каждое из которых порознь может значительно превышать по величине приложенное напряжение "U" к цепи.
Резонанс может иметь место также в цепи из параллельно включенных активного, индуктивного и емкостного сопротивлений, к которой приложено переменное напряжение "U". Это явление называется резонансом токов и представляет особый интерес, так как имеет место в генераторе электрических колебаний.
Импеданс тканей организма.
Эквивалентная электрическая схема ткани.
Физические основы реографии.
Ткани организма проводят не только постоянный, но и переменный ток. В организме нет таких систем, которые были бы подобны катушкам индуктивности, поэтому индуктивность его равна нулю.
Биологические клетки и, следовательно, весь организм обладают емкостными свойствами, в связи с этим импеданс тканей организма определяется только омическим и емкостным сопротивлениями. Наличие в биологических системах емкостных элементов подтверждается тем, что ток опережает по фазе приложенное напряжение.
Приведем некоторые значения угла сдвига фаз (-), полученные при частоте 1 кГц для разных биологических объектов:
кожа человека, лягушки - 550;
нерв лягушки - 640;
мышцы кролика - 650.
При последовательном соединении сопротивления R и емкости С импеданс:

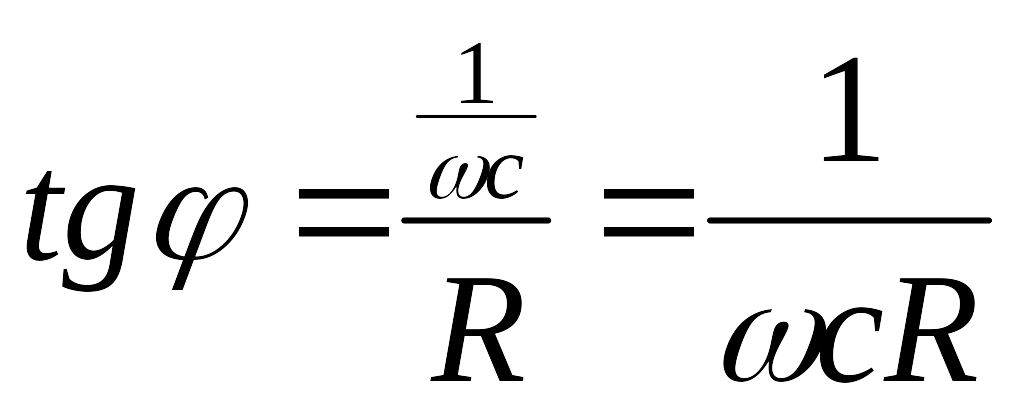

а для угла разности фаз имеем:
;

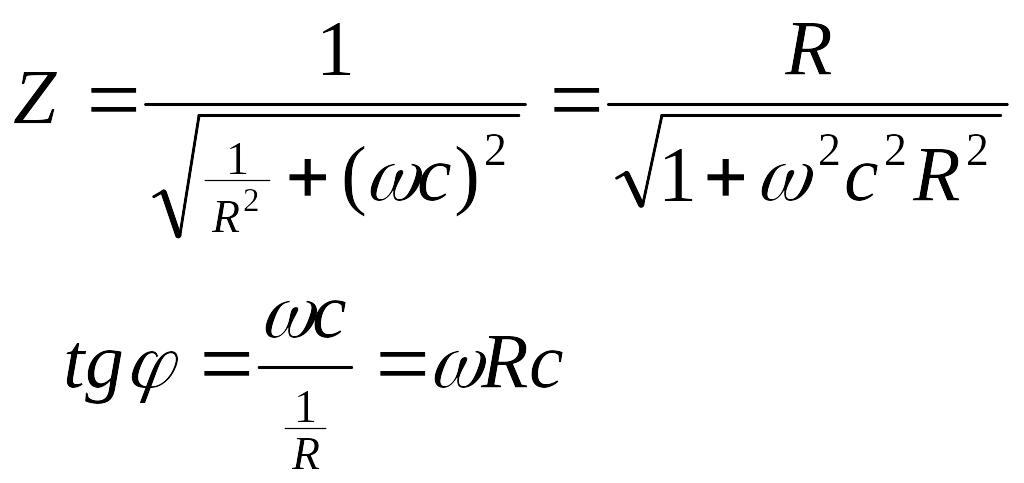

при параллельном:
Омические и емкостные свойства клеток можно моделировать, используя эквивалентные электрические схемы. Рассмотрим некоторые из них.
Эта схема неудовлетворительна, так как содержит бесконечно большое сопротивление постоянному току и поэтому при низких частотах дает существенные отклонения опытных значений импеданса от расчетных.
В этой схеме при увеличении частоты емкостное сопротивление стремится к нулю, поэтому импеданс системы также стремится к нулю. Это противоречит опыту: у живых объектов импеданс уменьшается по мере увеличения частоты только до определенного значения. Для живых клеток характерно более сложное сочетание параллельного и последовательного соединений элементов.
Импеданс тканей организма определяется их физиологическим состоянием. Так, при кровенаполнении сосудов импеданс изменяется в зависимости от состояния сердечно-сосудистой деятельности. Диагностический метод, основанный на регистрации изменения импеданса тканей в процессе сердечной деятельности, называют реогра фией (импедансплетизмография).
С помощью этого метода получают реограммы головного мозга (реоэнцефалограмма), сердца (реокардиограмма), магистральных сосудов, легких, печени и конечностей. Измерения обычно проводят на частотах 20 30 кГц по мостовой схеме.
Реограф. Реоэнцефалограф.
Реограф -электронное устройство, предназначенное для преобразования колебаний импеданса живой ткани или его составляющих, обусловленных пульсовыми изменениями кровенаполнения в пропорциональный электрический сигнал.
Принцип работы реографа заключается в следующем: от генератора высокой частоты реографа с помощью электродов через исследуемый орган пропускается ток высокой частоты. При этом на исследуемом участке (органе) возникает падение напряжения. Изменения кровенаполнения в исследуемом органе приводят к изменениям его импеданса и пропорциональным изменениям амплитуды высокочастотного напряжения. После усиления с помощью детектора и фильтров выделяется низкочастотная составляющая, представляющая собой реографический сигнал (реограмму) - рисунок.
(Фильтр и усилитель низ-
кой частоты (УНЧ))
Используется переменный ток с частотами 30-300 кГц, величина тока составляет 1-5 мА. Реоплетизмограф РПГ-202 - = 40 кГц, I = 2 мА.
Реоэнцефалография - метод исследования мозгового кровообращения, основанный на измерении и записи пульсовых колебаний полного электрического сопротивления (импеданса) головного мозга при пропускании через него тока высокой частоты, слабого по силе и напряжению.
Реоэнцефалограф - прибор, предназначенный для этих целей.
Сложение и разложение токов.
Электрический фильтр.
В электрических цепях нередко встречается явление сложения и разложения токов. Простейшим примером может служить разветвленная цепь постоянного или переменного тока, в которой общий ток разделяется на токи, протекающие по разветвлениям; затем эти токи складываются в общий ток неразветвленной цепи.
Может происходить также сложение токов различного характера, например, постоянного и переменного (получается пульсирующий ток), переменных токов различной частоты (получается ток сложной формы) и так далее. Очевидно, что возможно и обратное явление, например, разложение пульсирующего тока на постоянную и переменную составляющие, переменного тока сложной формы на гармонические составляющие и т.п.
При этом должно выполняться основное правило: в любой момент времени мгновенное значение общего тока должно равняться сумме мгновенных значенией составляющих токов (с учетом фазовых соотношений) и наоборот.
Разложение сложных токов в электрических цепях осуществляется с помощью устройств, содержащих разветвленную цепь с индуктивными и емкостными сопротивлениями и называемых электрическими фильтрами.
Действие фильтров основано на том, что сопротивление его отдельных ветвей зависит от частоты проходящего по ним тока, причем для индуктивных и емкостных сопротивлений эта зависимость противоположная. Поэтому ток более низкой частоты (включая и постоянный) проходит преимущественно по индуктивным, а ток более высокой частоты - по емкостным ветвям фильтра.
В различных приборах и аппаратах, например гармонических анализаторах биопотенциалов, фонокардиографах и других, применяются фильтры, позволяющие выделять переменные токи различных частот или выделять из тока сложной формы гармонические составляющие определенных частот. Например, фильтр такой как на рисунке пропускает только токи низких частот (от = 0 до = 0), так как более высокие частоты ослабляются индуктивным и шунтируются емкостным сопротивлениями фильтра.
Если на выходные клеммы подать пульсирующее напряжение "Uвх", то
постоянная составляющая тока через емкость "С" не пойдет, так как конденсатор обладает бесконечно большим сопротивлением постоянному току. При надлежащем выборе "L" индуктивное сопротивле ние переменному току может быть сделано значительным. В результате такой фильтр пропустит на выход постоянную составляющую входного напряжения.
Фильтром, изображенным на рисунке можно выделить переменную составляющую тока. Он пропускает только токи высоких частот (от = 0 до = ), низкие частоты ослабляются емкостным и шунтируются индуктивным сопротивлением фильтра.
На рисунке показаны принципиальные схемы простейших полосовых фильтров, то есть фильтров пропускающих (а) или, наоборот, не пропускающих (б) переменный ток частотой в заданных относительно узких пределах: от = 1 до = 2.
Фильтры состоят из настроенных в резонанс контуров, сопротивление которых при частотах, близких к резонансной, или очень мало (последовательный контур), или очень велико (параллельный контур. Поэтому в первом случае ток соответствующих частот проходит почти без ослабления (остальные частоты ослабляются последовательным и шунтируются параллельным контуром), во втором случае - наоборот, ослабляются и шунтируются токи частоты, на которую настроены контуры фильтра.
Оценка жизнеспособности и патологических изменений тканей и органов по частотной
зависимости импеданса и углу сдвига фаз между током и напряжением.
Изменение величины электрического импеданса применяется для характеристики электрических свойств тканей, органов, отдельных клеток. Импеданс биологических тканей уменьшается при увеличении частоты приложенного электрического поля, что связано с наличием емкотной составляющей импеданса, обусловленной в основном явлением поляризации.
