Величина ЛПЭ в кэВ/мкм зависит от плотности вещества.
Физико-химические основы биологического действия ионизирующего излучения.
Тормозное и черенковское излучения
Прямое и косвенное действие излучений на мишени в клетках
Первичные продукты радиолиза воды
Сложение гармонических колебаний, направленных по одной прямой.
Характеристики слухового ощущения и их связь с физическими
МЕМБРАННЫЕ ПОТЕНЦИАЛЫ И ИХ ИОННАЯ ПРИРОДА.
Потенциал покоя, уравнение Нернста.
Стационарный потенциал Гольдмана - Ходжкина.
Уравнение потенциала для трех ионов имеет следующий вид:
Это уравнение называется уравнением стационарного потенциала Гольдмана - Ходжкина - Катца.
Уравнение электродиффузии ионов через мембрану
в приближении однородного поля.
Поток частиц "Ф" равен потоку электричества "j", деленному на заряд каждой частицы "q", то есть
F = NA e, E = z e NA(2 - 1) = qNA(2 - 1),
, (G - свободная энергия), (2)
Сопоставив (1) и (2), получаем:
где - молярная концентрация частиц (Кмоль/м ).
Это уравнение соблюдается и для явлений диффузии, и для электрофореза в однородном растворителе.
где R - универсальная газовая постоянная, T - абсолютная температура.
Механизм генерации и распространения потенциала действия.
Из уравнений (1) и (2) получим:
Учитывая, что " " и "U" величины постоянные, можно написать:
где k - коэффициент пропорциональности.
ПАССИВНЫЙ И АКТИВНЫЙ ТРАНСПОРТ ВЕЩЕСТВ
Пассивный перенос веществ через биомембраны.
Диффузия незаряженных молекул.
Принято различать следующие типы пассивного переноса веществ (включая ионы) через мембраны:
2. Перенос через поры (каналы)
3. Транспорт с помощью переносчиков за счет:
а) диффузии переносчика вместе с веществом в мембране (подвижный переносчик);
Перенос по механизму 2 и 3 называют иногда облегченной диффузией.
но СН – СВ = Ф/Р, где Р - проницаемость системы в целом. Откуда:
где DB - коэффициент диффузии вещества в воде.
Если ввести безразмерный потенциал: , а также заменить СМВи СМН на концентрации иона в водной фазе
где k - коэффициент распределения иона, то получим выражение:
где P - коэффициент проницаемости.
Пассивный транспорт веществ через
где l - длина канала, очевидно, равная или близкая к толщине мембраны.
Для потока в случае пассивного транспорта получаем:
Физический смысл величины - максимальная величина потока.
Наиболее подробно это явление изучено для случая переноса
ионов так называемыми ионофорными антибиотиками: валиномицином,
энниатинами, нактинами и другими.
МОЛЕКУЛЯРНЫЙ МЕХАНИЗМ АКТИВНОГО
Лиганд - малая молекула (ион, гормон, лекарственный препарат и др.).
1. Присоединение снаружи двух ионов K+ и одной молекулы Mg2+ АТФ:
2 Ko+ + Mg АTФ + E (2 K+)(Mg АТФ)E
2. Гидролиз АТФ и образование энзим-фосфата:
(2 K+ )(Mg АТФ)E Mg АТФ + (2 K+)E - P
3. Перенос центров связывания K+ внутрь (транслокация 1):
4. Отсоединение обоих ионов калия и замена этих ионов тремя
ионами Na, находящимися внутри клетки:
E - P(2 K+) + 3 Nai + E - P(3 Na+ ) + 2 K+ i
E - P(3 Na+ ) E(3 Na+ ) + P (фосфат)
6. Перенос центров связывания вместе с ионами Na+ наружу (транслокация 2):
7. Отщепление 3 Na+ и присоединение 2 K+ снаружи:
2 K0+ + 3 Na+ (E) 3 Na+ + (2 K+ )E
Таким образом, Na+ K+ насос является электрогенным.
Наиболее распространенным видом пассивной диффузии клеточных мембран является порная.
Классическое уравнение осмотического давления:
ПЕРВИЧНОЕ ДЕЙСТВИЕ ЭЛЕКТРОМАГНИТНЫХ КОЛЕБАНИЙ
Основные методы и аппаратура для
высокочастотной электротерапии.
В физиотерапии имеется большая группа методов, в основе ко-
торых лежат электромагнитные колебания и волны.
Первичное действие переменного тока и электромагнитного по-
ля на биологические объекты в основном заключается в периодичес-
ком смещении ионов растворов электролитов и изменении поляриза-
ции диэлектриков. При частотах приблизительно более 200-500 кГц
смещение ионов становится соизмеримым с их смещением в результа-
те молекулярно-теплового движения, поэтому ток или электромаг-
нитная волна не будет вызывать раздражающего действия. Основным
первичным эффектом в этом случае является тепловое воздействие,
вследствие трения между заряженными частицами при колебательном
Электромагнитные колебания и волны, применяемые в медицинс-
кой практике, условно подразделяются на несколько диапазонов:
звуковой частоты (ЗЧ) 20 - 20 кГц
ультразвукочастотные (УЗЧ) 20 - 200 кГц
высокочастотные (ВЧ) 0,2 - 30 мГц
ультравысокочастотные (УВЧ) 30 - 300 мГц
сверхвысокочастотные (СВЧ) свыше 300 мГц
крайневысокочастотные (КВЧ) > 1000 мГц.
Так как специфическое действие тока, особенно при небольших
частотах, определяется формой импульсов, то используют токи с
разной временной зависимостью.
1. ИМПУЛЬСНЫЕ ТОКИ НИЗКОЙ И ЗВУКОВОЙ ЧАСТОТЫ.
Это токи с импульсами прямоугольной формы
(t = 0,1 - мс; 10 - 100 Гц) - для лечения
Ток с импульсами треугольной формы - те-
танизирующий (фарадический) ток (t = 1 -
5 мс, частота 100 Гц), а также ток экспо-
ненциальной формы (t = 3-60 мс, 8-80 Гц)-
применяют для возбуждения мышц.
Кроме того, для различных видов электро-
лечения используют диадинамические токи,
Эти токи применяются для прогревания органов в хирургии для
рассечения тканей (диатермотомия) и прижигания или удаления тка-
Пропускание тока высокой частоты через ткань используют в
физиотерапевтических процедурах, называемых диатермией и местной
При диатермии применяют ток частоты около одного мегагерца
со слабозатухающими колебаниями, напряжение 100 - 150 В, сила
тока несколько ампер. Так как наибольшим удельным сопротивлением
обладают кожа, жир, кости, мышцы, то они и прогреваются сильнее.
Наименьшее нагревание у органов, богатых кровью или лимфой, -
легкие, печень, лимфатические узлы. Недостаток диатермии - боль-
шое количество теплоты непродуктивно выделяющееся в слое кожи и
I = j * S, где j - плотность тока
Для местной дарсонвализации применяют ток частотой 100 -
400 кГц, напряжение его - десятки киловольт, а сила тока неболь-
В тканях, находящихся в таком поле, возникают вихревые то-
ки. Этот метод физиотерапии называют индуктотермией. Ткань поме-
щают в катушку с переменным током.
При индуктотермии количество теплоты, выделяющееся в тка-
нях, пропорционально квадратам частоты и индукции переменного
магнитного поля и обратно пропорционально удельному сопротивле-
Поэтому сильнее будут нагреваться ткани, богатые сосудами, нап-
ример, мышцы чем такие ткани, как жир. Обычно при индуктотермии
применяют местное воздействие переменного магнитного поля, ис-
пользуя спирали или плоские свернутые кабели.
4.ПЕРЕМЕННОЕ ЭЛЕКТРИЧЕСКОЕ ПОЛЕ.
В тканях, находящихся в таком поле, возникают токи смещения
и токи проводимости. Обычно для этой цепи употребляют электри-
ческие поля ультравысокой частоты, поэтому соответствующий физи-
отерапевтический метод получил название УВЧ-терапии (в РБ ис-
Физиотерапевтический метод, называемый микроволновой тера-
пией, основан на применении электромагнитных волн СВЧ диапазона
(сантиметровый и дециметровый).
При попадании на тело электромагнитной волны в нем возника-
ют токи проводимости и смещения и выделяется количество теплоты.
Большое значение имеют токи смещения, обусловленные переориента-
цией молекул воды. В связи с этим наибольшее поглощение энергии
микроволн происходит в таких тканях, как мышцы и кровь, а в
костной и жировой тканях меньше, они меньше и нагреваются. Ис-
пользуемые при микроволновой терапии электромагнитные волны пог-
лощаются слоем ткани толщиной в несколько сантиметров.
(Луч - 58, частота - 2375 мГц, * = 12,6 см).
Физиотерапевтические аппараты высокочастотной
терапии. Аппараты индуктотермии и УВЧ-терапии.
К физиотерапевтическим аппаратам высокочастотной терапии
относятся аппараты электрохирургии (рассмотрим их ниже), диатер-
мии, местной дарсонвализации, индуктотермии, УВЧ-терапии, микро-
волновой терапии (также будут рассмотрены ниже).
Общая схема аппаратов индуктотермии и УВЧ-терапии приведена
Хотя генератор собран по двух-
показан однотактный генератор.
В аппарате УВЧ-терапии дискообразные электроды, подводимые
к больному, входят в состав контура пациента, называемого тера-
певтическим контуром. Для безопасности больного терапевтический
контур индуктивно связан с контуром генератора, так как индук-
тивная связь исключает возможность случайного попадания больного
под высокое напряжение, которое практически всегда имеется в ге-
нераторах колебаний. Терапевтический контур применяют и в других
генераторах, используемых для лечения.
Аппараты микроволновой терапии.
Аппарат микроволновой терапии - генератор СВЧ колебаний,
работающий на особых электронных лампах, называемых магнетрона-
ми. Направленный поток волн образуется с помощью специального
излучателя, называемого волноводом.
Волновод - устройство для передачи ультразвуковых волн на-
чиная с дециметрового диапазона - представляет собой металличес-
кую трубу (или короб) определенной формы и размеров, заполненную
диэлектриком (в частности, воздухом). Волноводом может служить
также стержень соответствующих размеров из твердого диэлектрика.
Волна, распространяющаяся внутри волновода, не выходит за его
пределы. Возбуждается волна с помощью штыря или петли, располо-
женной в начале волновода и соединенной коаксиальным кабелем с
выводами генератора СВЧ колебаний.
Для микроволновой терапии используются аппараты "Луч - 2",
Имеются генераторы трех видов: ламповые, полупроводниковые
Применяются частоты от 300 - 400 кГц до 5 мГц (будут до 40 мГц).
Мощности: в офтальмологии, например, несколько ватт до 1 кВт
(рекомендуется МЭК не более 400 Вт).
Активные электроды изготавливаются из меди (раньше из нер-
Аппарат электрохирургии высокочастотный.
Принцип действия аппарата основан на воздействии токов вы-
сокой частоты на мягкие биологические ткани.
При протекании тока через мягкие ткани осуществляется их
резание и коагуляция кровеносных сосудов. Резание тканей произ-
водится синусоидальным немодулированным током частотой 1,76 мГц.
При касании электродом мягкой ткани, вследствие высокой плотнос-
ти входного тока, происходит мгновенный нагрев клеток и испаре-
ние внутриклеточной жидкости, что приводит к разрыву клеток в
зоне касания, таким образом осуществляется разрез ткани.
При коагуляции кровеносных сосудов используется как синусо-
идальный (режим "Резание"), так и амплитудномодулированный ток
(режим "Коагуляция") той же частоты 1,76 мГц. Применяется тепло-
вое действие тока меньшей, чем при резании тканей, плотности.
Вблизи электрода происходит обезвоживание клеток и обеспечивает-
Генераторы синусоидальных колебаний
Для возбуждения незатухающих электрических колебаний приме-
няют автоколебательные системы (работающие за счет энергии ис-
точника постоянного или выпрямленного напряжения), называемые
генераторами. Рассмотрим ламповый генератор:
Существо протекающих в генераторе процессов заключается в
том, что колебательный контур воздействует на анодную цепь лам-
пы, которая в свою очередь оказывает действие на контур. Такой
способ получения колебаний называется обратной связью. Соответс-
твенно катушку L называют катушкой обратной связи. Источником
энергии является анодная батарея. В качестве "клапана", пропус-
кающего в контур энергию в нужный момент, используют триод либо
В момент включения схемы в колебательном контуре возникают
малые случайные колебания. За счет индуктивной связи эти колеба-
ния передаются на сетку триода и усиливаются. Усиленные лампой
колебания через анодную цепь попадают в контур в резонанс с те-
ми, которые там уже существуют и амплитуда колебаний возрастает.
Так будет лишь в случае определенного фазового соотношения между
колебаниями в контуре и изменением напряжения сетки. Обратная
связь должна быть положительной.
Схема генерирует колебания, частота которых равна частоте
собственных колебаний контура Lк Cк. Изменять эту частоту можно,
меняя параметры контура - C и L. Удобнее Cк. Элементы Rc Cc слу-
жат для создания на сетке напряжения смещения в цепях правильно-
Рассмотрим работу генератора при установившихся колебаниях,
когда активное сопротивление колебательного контура = 0, то есть
контур идеальный. В идеальном колебательном контуре при возбуж-
денных колебаниях на пластинах конденсатора образуется перемен-
ное напряжение Uк, поддерживающее ток Jк колебательного контура
(рисунок). Ток Jк запаздывающий по фазе относительно напряжения
Uк на L п/2, наводит в катушке связи э.д.с. индукции Eк, которая
в свою очередь запаздывает по фазе относительно тока Jк еще на L
п/2 и, следовательно, по отношению к напряжению Uк находится в
противофазе (пунктир). Однако вследствие обусловленного выше по-
рядка подключения концов катушки Loc к сетке и катоду лампы фаза
э.д.с. индукции изменяется на обратную и потенциал Uс на сетке
лампы оказывается в фазе с напряжением Uк.
Потенциал Uс на сетке вызывает соответствующие пульсации
анодного тока, который может рассматриваться как состоящий из
постоянной Jао и Jа_ переменной составляющих. Последняя имеет
такую же частоту, как и напряжение Uк и находится с ним в фазе.
Для получения незатухающих коле-
баний в автогенераторе необходимо:
1) условие выполнения фазовых соотношений,
2) чтобы приток энергии к контуру
за некоторое время был больше по-
Подобный генератор может быть выполнен на полупроводниковом
триоде. Принцип его работы аналогичен.
На практике колебательный контур включается в цепь сетки.
Активное сопротивление нагрузки вместе с катушкой связи в гене-
раторе включено в анодную цепь лампы (рисунок).
В подобном генераторе в колеба-
тельном контуре почти не происхо-
дит потерь энергиии ток Jк в нем
является только возбудителем пере-
менного потенциала на сетке лампы,
Потенциал изменяется в фазе с напряжением Uс конденсатора
контура. Анодный ток проходит по катушке K, которая связана ин-
дуктивно, с одной стороны, с катушкой L колебательного контура
(для поддержания колебаний в нем), с другой стороны, с катушкой
Lн нагрузочного контура, на сопротивлении Rн которого происходят
основные потери энергии. Эти потери компенсируются непосредс-
твенно переменной составляющей анодного тока, которая питает
этот контур путем индукции между катушками K и Lн.
Если требуется значительная мощность колебаний, то применя-
ется двухтактный генератор (рисунок).
В нем к колебательному контуру
каждый через соответствующую по-
ловину катушки контура. Для этого
положительный полюс источника пи-
тания включается к средней точке
катушки, отрицательный - к общей
точке катодов ламп. Катушки К1 и К2 связи соединены вместе, и их
средняя точка через сопротивление Rс (смещения) подключена к об-
щей точке катодов ламп. Активное сопротивление контура Rк1 и Rк2
считаем включенными последовательно с каждой из половин катушки
Принципиальная схема двухтактного генератора напоминает
Самовозбуждение колебаний в генераторе основано на практи-
чески неизбежной несимметрии электрических параметров схемы, в
связи с чем в начальный момент при включении источника питания
токи, протекающие по каждой из половин катушки контура, не будут
абсолютно одинаковы. Это обусловливает образование на концах ка-
тушки L хотя бы небольшой разности потенциалов, которая послужит
для начальной зарядки конденсатора C контура. Затем в процессе
колебаний это напряжение быстро возрастает до нормальной величи-
Рассмотрим рабочий процесс при уже возбужденных колебаниях.
Ток Jк колебательного процесса (реактивная составляющая тока в
контуре) через катушки связи индуктирует на сетках ламп перемен-
ные потенциалы Uс1 и Uс2, которые обусловливают образование пе-
ременных составляющих Jа1_ и Jа2_ анодных токов ламп (активная
составляющая тока в контуре). Колебания потенциалов Uс1 и Uс2, а
следовательно, токов Jа1_, Jа2_ и напряжений Ur1_, Ur2_ на соп-
ротивлениях Rк1 и Rк2 находятся в противофазе, причем токи Jа1_
и Jа2_ протекают по сопротивлению Rк1 и Rк2 в противоположных
направлениях, поэтому напряжения Ur1 и Ur2 образуют совместно
общее напряжение Uк, которое в данном случае и поддерживает ко-
лебания в контуре. Токи Jа1_ и Jа2_ компенсируют потери энергии
на активном сопротивлении контура. В результате в колебательном
контуре реализуется удвоенная мощность сравнительно с однотакт-
ным генератором на такой же лампе.
Электрические колебания, резко отличающиеся по форме от си-
нусоидальных, называются релаксационными.
Простейшее устройство для получения релаксационных электри-
ческих колебаний состоит из газоразрядной лампы и включенного
параллельно ей конденсатора С, который через сопротивление подк-
лючены к источнику постоянного напряжения.
Газоразрядная лампа характеризуется тем, что она зажигается
при некотором относительно высоком напряжении Uзаж. и гаснет при
значительно меньшем Uгаш. В данном случае U должно быть больше
Uзаж., тогда по мере заряда конденсатора напряжение Uс на нем
постепенно нарастает до значения Uзаж., в этот момент лампа за-
жигается, ее сопротивление резко падает, конденсатор быстро раз-
ряжается через лампу. Когда напряжение на нем снизится до Uгаш.,
лампа погаснет, сопротивление ее вновь возрастет, конденсатор
будет снова заряжаться и т.д. График напряжения на зажимах лампы
имеет пилообразный характер, изменяясь в переделах от U1 = Uзаж.
до U2 = Uгаш. Период колебаний обусловлен в основном постоянной
времени t = RC заряда конденсатора, а также соотношением между
Uзаж. и Uгаш. газоразрядный лампы.
Генератор развертки в осциллографе.
Подобное пилообразное напряжение используется для развертки
изображения в электроннолучевой трубке. Для возможности регули-
ровки частоты колебаний в генераторе развертки применяется газо-
наполненный триод - тиратрон. В тиратроне напряжение зажигания,
а следовательно, и частота пилообразных колебаний регулируется
путем изменения отрицательного потенциала смещения, которое по-
Генератор электрических колебаний составляет основу многих
физиотерапевтических аппаратов. Существенной особенностью этих
аппаратов является отдельный колебательный контур, к которому
подключаются электроды, накладываемые на больного. Этот контур
Терапевтический контур в целях безопасности больного индук-
тивно связан с контуром генератора, так как индуктивная связь
исключает возможность случайного попадания больного под высокое
постоянное напряжение, которое практически всегда имеется в ге-
В связи с тем, что в терапевтический контур включаются раз-
личные объекты, например различные части тела больного, и его
электрические параметры могут соответственно изменяться, этот
контур должен подстраиваться в резонанс при каждой процедуре.
Для этого в нем имеется конденсатор переменной ёмкости.
Понятие о триггере и его использовании.
Триггеры относятся к логическим элементам ЭЦВМ. По схеме и
принципу действия триггер в значительной мере подобен мультивиб-
ратору, но отличается от него тем, что оба его крайних состояния
являются устойчивыми и переход из одного в другое (соприкоснове-
ние триггера) происходит только под действием внешних импульсов,
подаваемых на базу одного из транзисторов.
Триггер имеет два входа S и R и два выхода a и a, условное
Для сравнения (опрокидывания) триггера надо на его вход "S"
подать положительный импульс (при транзисторах "р-n-р").
Триггеры используются в регистрах, дешифраторах и счетчиках.
Первичное действие постоянного тока
Первичное действие постоянного тока
1. Механические волны, их виды и скорость распространения.
Акустика. Природа звука. Физические характеристики звука. Тоны и шумы.
Физические характеристики звука. Тоны и шумы.
Характеристики слухового ощущения и их связь с физическими характеристиками звука.
Понятие о звукопроводящей и звуковоспринимающей системах уха человека. Физика слуха.
Поглощение и отражение звуковых волн. Реверберация.
Физические основы звуковых методов исследования в клинике.
2. Механические колебания: гармонические, затухающие и вынужденные колебания.
Дифференциальное уравнение гармонического колебания.
Энергия при гармоническом колебании.
Вынужденные колебания. Резонанс.
Сложение гармонических колебаний, направленных по одной прямой.
Сложное колебание и его гармонический спектр.
Сложение взаимно-перпендикулярных колебаний.
Ультразвук. Методы получения и регистрации.
Источники и приемники акустических колебаний и ультразвука.
Эффект Доплера и его применение для неинвазивного измерения скорости кровотока.
Вибрации, их физические характеристики
1. Основные понятия гидродинамики. Условие неразрывности струи
Внутреннее трение (вязкость) жидкости. Формула Ньютона.
Ньютоновские и неньютоновские жидкости.
Методы определения вязкости жидкости.
Реологические свойства крови, плазмы и сыворотки. Факторы, влияющие на вязкость крови в организме.
Вследствие низкой способности сосудов периферической системы к расширению при изменении давления крови емкость сосудов (С) стремится к 0. Поэтому второе уравнение системы (1.7) теряет смысл. Кроме того, для периферических сосудов величина индуктивности (L) оказывается малой. Причиной этому является небольшая величина просвета артериол и капилляров по сравнению с артериями. Если пренебречь первым членом правой части первого уравнения системы (1.7), то кровоток в микрососуде описывается уравнением Пуазейля:
P1-P2=R0Q, (1.8)
где P1- P2 – разность давления крови на концах выбранного участка сосуда, R0 – периферическое сопротивление крови, Q – объемная скорость кровотока.
Это уравнение аналогично закону Ома для участка электрической цепи. Оно также справедливо для системы микрососудов в целом, и при этом Q - объёмная скорость кровотока во всей системе, а R0 - общее сопротивление системы сосудов. Если провести аналогию с электрическими цепями, то общее вязкостное сопротивление последовательно соединённых сосудов равно сумме сопротивлений отдельных сосудов. А для системы параллельно соединённых сосудов величина, обратная общему вязкостному сопротивлению, равна сумме проводимости отдельных сосудов. Уравнение Пуазейля в системе микроциркуляций называют формулой периферического гемодинамического сопротивления. Представление кровотока в системе микроциркуляции называют чисто резистивной моделью кровообращения.
1.1.2.5. Модели электрической активности сердца
Сокращение сердца представляет собой периодический процесс. Как известно, периодические сокращения сердца вызываются периодическими изменениями электрической активности возбудимых волокон сердца. Для моделирования электрической активности возбудимых волокон сердца используют генератор переменного электрического поля. Впервые эта идея была предложена голландским учёным Эйнтховеном.
Основные постулаты модели следующие:
-
Электрическое поле сердца представляется как поле точечного токового диполя с дипольным моментом Е, называемым интегральным электрическим вектором сердца (ИЭВС). Этот вектор складывается из диполей разных частей сердца.
-
ИЭВС находится в однородной изотропной проводящей среде, каковой являются ткани организма.
-
ИЭВС меняется по величине и направлению. Его начало неподвижно и находится в атриовентрикулярном узле, а конец описывает сложную пространственную кривую.
Позже была разработана мультипольная модель сердца, представляющая сердце не одним, а многими диполями. Эти модели легли в основу широко распространённых методов исследования работы сердца – электрокардиографии и векторкардиографии.
Мы рассмотрим применение дипольной модели сердца для выяснения природы некоторого класса сердечных аритмий.
Электрический диполь, которым моделируется электрическая активность определённой части сердца, генерирует в пространстве переменное электрическое поле с определённой частотой. В точных науках колеблющийся объект принято называть осциллятором.
Так, сердце можно представить тремя осцилляторами, соответствующими синусовому узлу, предсердиям и желудочкам.
Для согласованной работы сердца необходимо синхронизовать колебания этих осцилляторов. Введём понятие синхронных процессов. Два периодических процесса будут синхронны, если их частоты равны или кратны одна другой, а сдвиг фаз с течением времени остаётся постоянным.
Известна способность автоколебательных систем к автоматической взаимной синхронизации, если они связаны между собой. Чем сильнее связь, тем устойчивее синхронизация систем.
Так, ослабляя связь между предсердным и желудочковым осцилляторами, можно получить ряд ритмов, которые качественно соответствуют классу сердечных аритмий, называемых атриовентрикулярной (АВ) блокадой сердца.
Пусть проекция на определенную ось напряженности электрического поля, создаваемого каждым из трех осцилляторов (генераторов электрического поля), описывается функцией:
Ei(t)=E i cos (it + 0i),
где i=1, 2, 3, Ei - амплитуда, ωi - частота, φ0i – нулевая фаза.
Тогда проекция на данную ось напряженности суммарного поля трех осцилляторов описывается функцией:
Результирующее поле зависит от синхронизации колебаний осцилляторов, а значит, и от силы связи между ними.
Если синхронизация полная, т.е. 1=2=3, и 01=02=03, то суммарное поле будет периодическим и высокоамплитудным.
При нарушении синхронизации (ослаблении связей между осцилляторами) наблюдаются нарушение периодичности (ритма сердца), биения.
Рассмотрим простой случай взаимного влияния двух осцилляторов.
Если осцилляторы синхронизированы, то нарушений ритма или биений нет:
,
E (t)=2E0cos t
Если связь между осцилляторами нарушается, то
Обозначим
Пусть частоты 1 и 2 различаются незначительно:
1. Основные понятия гидродинамики. Условие неразрывности струи
Гидродинамикой называют раздел физики, в котором изучают вопросы движения несжимаемых жидкостей и взаимодействие их при этом с окружающими твердыми телами.
Идеальной называется жидкость несжимаемая и не имеющая вязкости.
Течение жидкости условно изображают линиями тока - воображаемыми линиями, касательные к которым в каждой точке совпадают с направлением вектора скорости частиц, а их густота пропорциональна значению скорости.
Рассмотрим установившееся течение идеальной жидкости.
Установившимся или стационарным называется течение, при котором скорости частиц в каждой точке потока со временем не изменяются (при этом условии линии тока совпадают с траекториями частиц жидкости).
Через любое сечение струи в единицу времени протекают одинаковые объёмы несжимаемой жидкости, равные произведению площади сечения на скорость:
S1V1=S2V2, или SV=const
где S - поперечное сечение струи, V - модуль скорости течения жидкости в любой точке выбранного сечения струи.
Уравнение выражает условие неразрывности струи, так как только при сплошном течении через любое сечение за одно и то же время проходит одинаковое количество жидкости.
Уравнение Бернулли.
Рассмотрим трубку тока малого сечения (рис. 1). Жидкость, выделенного объема, переместится из положении 1 в положение 2. Так как течение стационарное, то никаких энергетических изменений с жидкостью не произойдёт. Изменение энергии (потенциальной и кинетической) жидкости при перемещении объёма от положения 1 к 2 равно работе, которую необходимо совершить над жидкостью для перемещения выделенного объёма из положения 1 в положение 2. Считая объёмы цилиндрическими, можно записать:
Если скорость жидкости в пределах каждого заштрихованного объёма одинакова (равна v1 и v2 для положений 1 и 2 соответственно), то изменение кинетической энергии жидкости равно:
,так как m=S1l1=S2l2, где - плотность жидкости.
Вычислим работу внешних сил, действующих на жидкость. Силы со стороны соседних трубок тока нормальны к поверхности рассматриваемой трубки и работы не совершают. Работа сил, оказывающих давления р1 и р2 на торцы объёма 1 - 2 при его перемещении,
AР = F1 l1 - F2 l2 = p1S1 l1 - p2S2 l2
Работа силы тяжести:
АТ = mgh1 - mgh2 = S1 l1gh1 - S2 l2gh2
Согласно закону сохранения энергии:
Ek= AР+ АТ,
(S2l2V22 - S1l1V12) = p1S1l1 - p2S2l2 + S1l1gh1 - S2l2gh2
откуда сокращая на S1l1 = S2l2 и перегруппировывая слагаемые, имеем:
Так как выбор сечения трубки произволен, то индексы можно опустить:
.

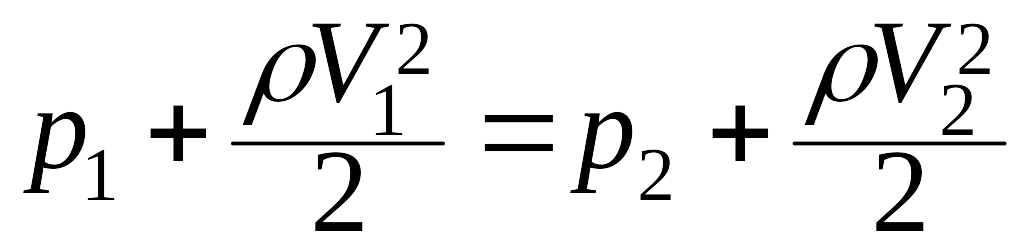

- это уравнение Бернулли.
Слагаемые, входящие в уравнение Бернулли имеют размеренность и смысл давления. Давление р называют статическим; оно не связано с движением жидкости и может быть измерено, например, манометром, перемещающимся вместе с жидкостью.

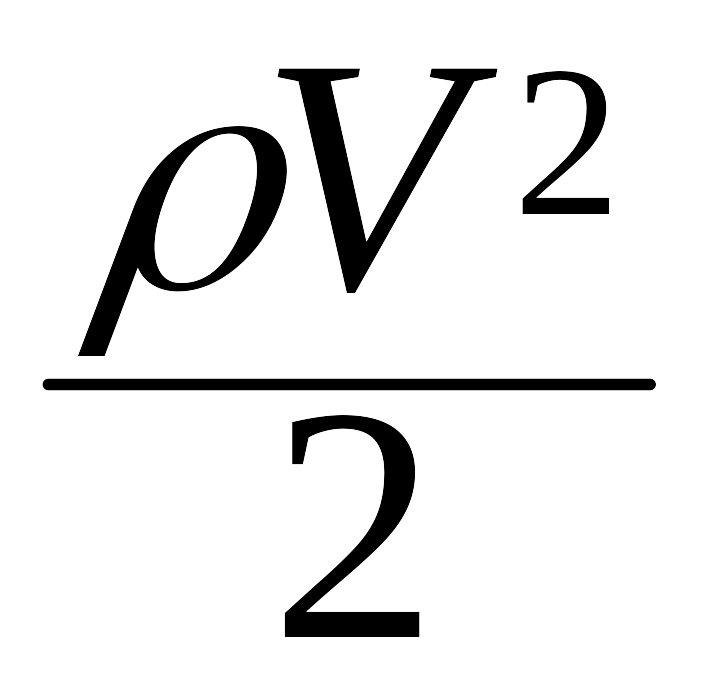

Давление называют динамическим; оно обусловлено движением жидкости и проявляется при ее торможении. Сумма статического и динамического давлений есть полное давление:
рП = р + .
Давление gh - весовое. В состоянии невесомости весовое давление отсутствует, с увеличением перегрузок оно возрастает.
В различных точках линии тока идеальной жидкости сумма статического, динамического и весового давлений одинакова.
Рассмотрим некоторые частные случаи, вытекающие из уравнения Бернулли.
1) Наклонная трубка тока постоянного сечения.
V = const, тогда p1 + gh1 = p2 + h2g или p2 - p1 = g(h1 - h2),
p = gh.
В этом случае, как и в гидростатистике, разность давлений обусловлена разностью весов соответствующих столбов жидкости.
2) Горизонтальная трубка тока переменного сечения. Всасывающее действие струи.
Так как h1 = h2 (рис. 2) , то
.
Полное давление в разных сечениях горизонтальной трубки тока одинаково. В более узких местах S2 < S1, V2 > V1, p2 < p1.
Можно сделать столь узкое сечение трубки, что вследствие малого давления (ниже атмосферного) в это сечение будет засасываться воздух или жидкость (так называемое всасывающее действие струи). Это явление используют в водоструйных насосах, ингаляторах и пульверизаторах.
3) Измерение скорости жидкости. Трубка Пито.
Выберем в движущемся потоке жидкости точки 1 и 2, лежащие на одной линии тока (рис. 3).
Так как трубка горизонтальная, а V2 = 0, то на основании (7) запишем:

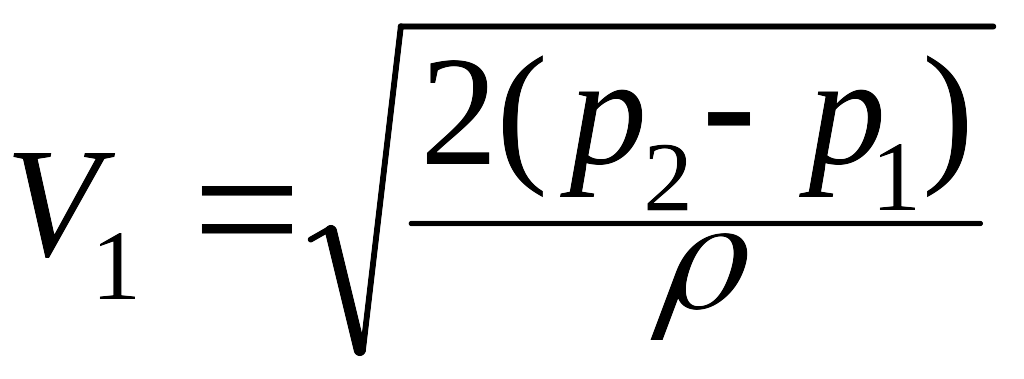

, откуда .
Трубку 2, изображенную на рисунке называют трубкой Пито, по высоте h2 столба жидкости в которой измеряют полное давление р2 .
Статическое давление р1 движущейся жидкости определяют при помощи трубки 1 по высоте h1 столба.
4) Закупорка артерии.
Образование атеросклеротической бляшки в артерии диаметром d1 вызывает сужение просвета артерии до диаметра d2 (рис.).
Пусть артерия расположена горизонтально.
Течение крови по артерии будет происходить до того момента, пока статическое давление Р2 в месте образования атеросклеротической бляшки будет превышать наружное давление на сосуд Р0 (его можно считать приблизительно равным атмосферному).
То есть, кровоток возможен при условии:
Р2 - Р0 0.
Это реализуется, если d2 dmin.
Запишем уравнение Бернулли и условие неразрывности струи для нашего случая:
Откуда
Для сонной артерии: (нормальные условия) |
средний диаметр d1 = 1 cм, скорость крови v1 = 0,2 м/с, плотность крови = 1,05 103 кг/м3, разница давлений Р1 - Р0 = 100 мм.рт.ст. = 1,33 104 Па |

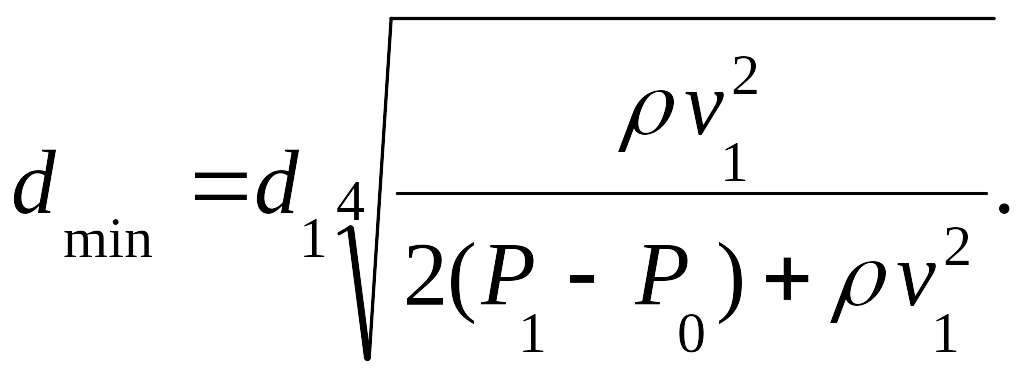

Вычисленный по формуле 10 минимальный диаметр сонной артерии равен dmin 2 мм.
Если диаметр сужения станет меньше dmin, тогда под действием внешнего давления Р0 просвет сосуда в месте расположения атеросклеротической бляшки закроется и кровоток полностью остановится. Однако, в организме как в любой сложной системе существуют компенсационные механизмы. При сужении артерии сердце начинает работать в более напряженном режиме, в результате чего давление Р1 в артерии начнет возрастать, и кровь с усилием протекает через сужение. С помощью фонендоскопом можно услышать прерывистый шум во время работы сердца, свидетельствующий о нарушении нормального кровотока.
5) Разрыв аневризмы.
При некоторых патологиях наблюдается локальное снижение прочности и упругости кровеносных сосудов. Как следствие этого на некотором участке кровеносного сосуда его деформация под действием пульсирующего кровотока становится необратимой, и возникает вздутие сосуда (аневризма).
Скорость кровотока в месте развития аневризмы по условию неразрывности струи будет меньше, чем скорость кровотока в его недеформированной части. Согласно уравнению Бернулли, статическое давление в месте вздутия будет больше статического давления на участках сосуда нормального сечения. Нагрузка на расширенную часть сосуда увеличится, и возникшая аневризма под действием повышенного давления будет иметь тенденцию к расширению. В результате возможен разрыв аневризмы.
Внутреннее
трение (вязкость) жидкости.
Формула
Ньютона.
При течении реальной жидкости между слоями, перемещающимися с различной скоростью, возникают силы внутреннего трения (вязкости). Эти силы, касательные к слоям, направлены так, что ускоряют медленно движущиеся слои и замедляют быстро движущиеся.
Рассмотрим ламинарный поток вязкой жидкости по горизонтальному руслу.
Слой, “прилипший” ко дну неподвижен. По мере удаления от дна скорость жидкости увеличивается. Максимальная скорость жидкости будет у слоя, который граничит с воздухом. Сила внутреннего трения пропорциональна площади взаимодействующих слоев S и тем больше, чем больше их относительная скорость. Так как разделение на слои условно, то принято выражать силу в зависимости от изменения скорости, приходящегося на единицу длины в направлении, перпендикулярном скорости, то есть от величины , называемой градиентом скорости (grad V):

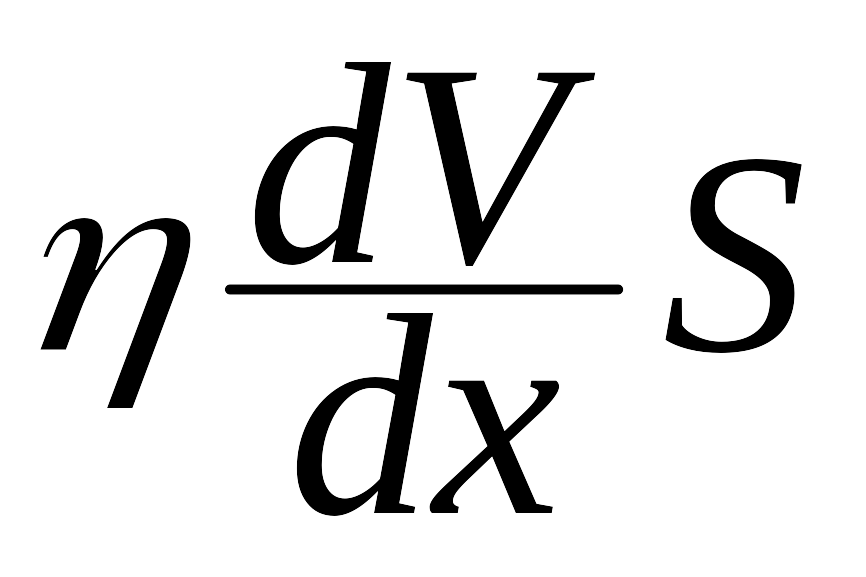

Fтр = .
- это уравнение Ньютона.

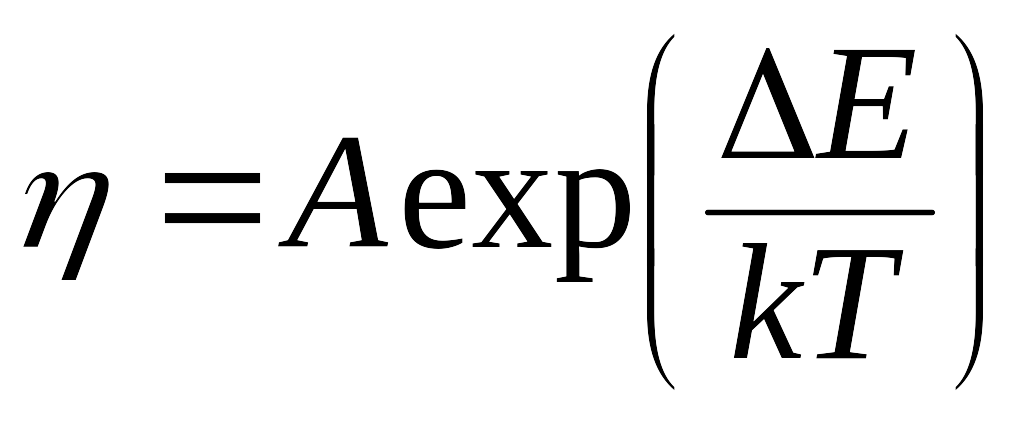

Здесь - коэффициент пропорциональности, называемый коэффициентом внутреннего трения, или динамической вязкостью. Вязкость зависит от химического состава, примесей и температуры. С повышением температуры вязкость жидкости уменьшается по закону:
.
где коэффициент А постоянен для каждой жидкости.

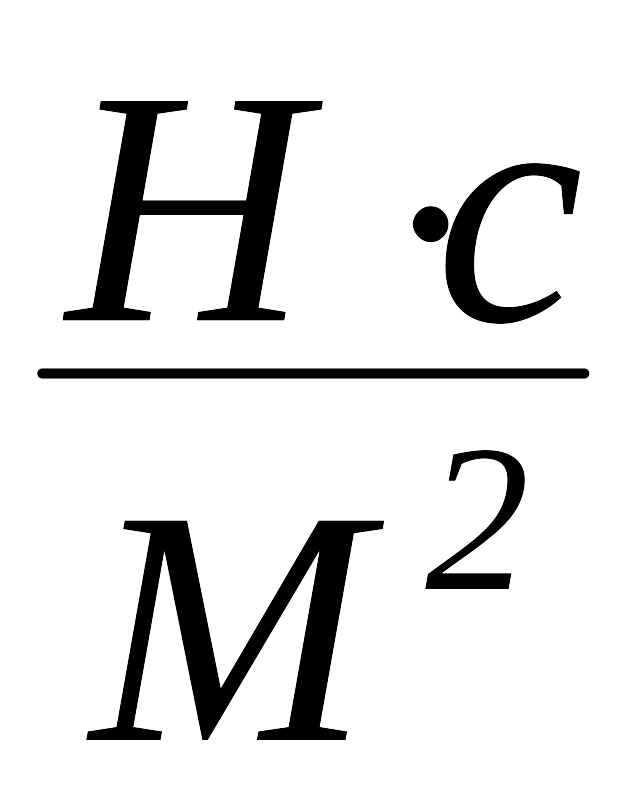

Единицей измерения в “СИ” является Н сек / м2 , =Па с, 1Па с = 10П = 103 сП; в СГС - дин сек/см2 , эта единица называется пуазом. 1 пз = 0,1 м сек/м2.
Величина
,где -плотность жидкости, называется кинематической вязкостью.

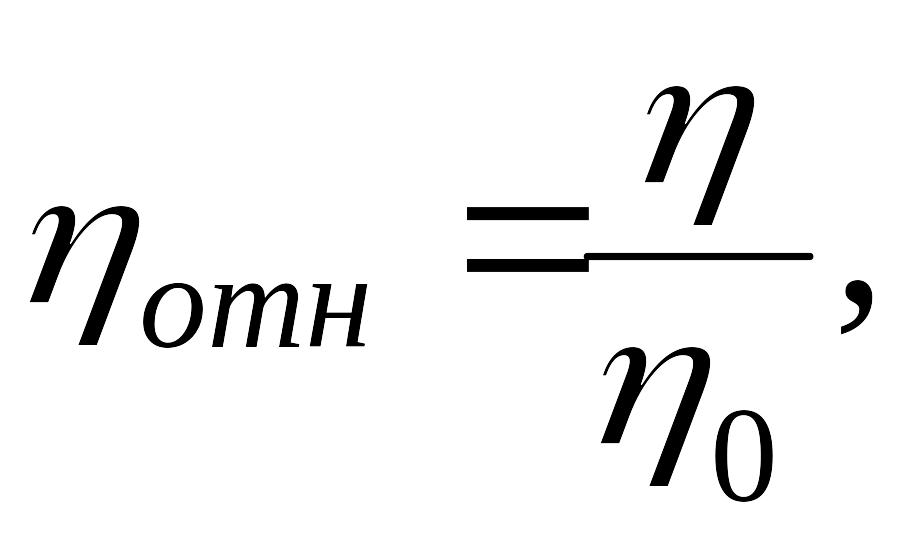

Относительной вязкостью называется величина, равная
где - вязкость исследуемой жидкости, 0- вязкость стандартной жидкости.
Величина, обратная коэффициенту вязкости, называется текучестью.
Для растворов вязкость увеличивается с повышением концентрации растворенного вещества. При изучении свойств растворов иногда вводят характеристическую вязкость.
где с – концентрация растворенного вещества, отн – относительная вязкость раствора по отношению к вязкости растворителя.
Характеристическая вязкость не зависит от концентрации растворенного вещества, но связана с важными параметрами, такими как молекулярная масса, форма молекул и т. д.
Связь между характеристической вязкостью и молекулярной массой М выражается с помощью обобщенного уравнения Штаудингера:
где К – константа, характерная для данного гомологического ряда макромолекул, - величина, характеризующая степень свертывания макромолекул в растворе. Эти величины при расчете берут из таблиц.
Ньютоновские и неньютоновские жидкости.
У большинства жидкостей (вода, низкомолекулярные органические соединения, истинные растворы, расплавленные металлы и их соли) коэффициент вязкости зависит только от природы жидкости и температуры. Такие жидкости называются ньютоновскими и силы внутреннего трения, возникающие в них, подчиняются закону Ньютона.
