31. Пароэжекторная холодильная установка

Получение механической энергии в прямом цикле теплового двигателя

и затрата её в обратном могут совершаться в одном агрегате –

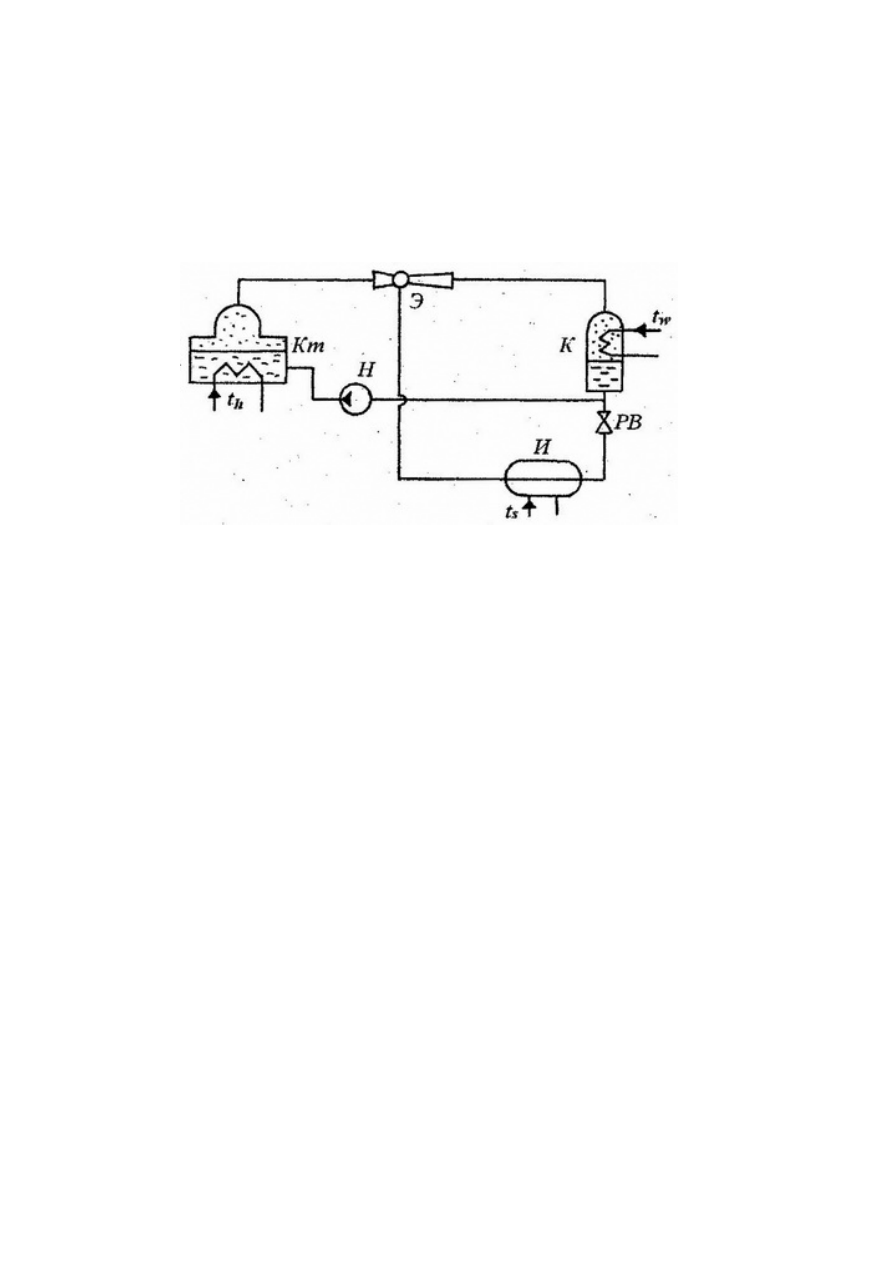

пароэжекторной холодильной машине. Принципиальная схема такой
машины представлена на рисунке.

В пароэжекторной холодильной машине (ПЭХМ) пар высокого

давления (Pkm), генерируемый в котле Km с помощью источника с
температурой th поступает в сопло эжектора Э. При расширении в нем пара
получаемая кинетическая энергия расходуется на подсос пара низкого
давления Ри, выходящего из испарителя И, и на сжатие образовавшейся
смеси в диффузоре эжектора до давления Рк , т.е. до давления конденсации
пара в конденсаторе К. Расширение пара в сопле и затем сжатие смеси в
диффузоре эжектора до давления Рк, т.е. до давления конденсации пара в
конденсаторе К. Расширение пара в сопле и затем сжатие смеси в диффузоре
эжектора связано с высокими энергетическими потерями. В конденсаторе К
пар с давлением Рк, охлаждается внешним источником с температурой tw и
конденсируется. Часть конденсата насосом Н подается в котел Кm для
генерации пара высокого давления, часть дросселируется в регулирующем
вентиле РВ и направляется в испаритель для охлаждения охлаждаемой
среды, имеющей температуру ts. Пары, выходящие из испарителя, опять
подсасываются эжектором.

Рабочим веществом ПЭХМ преимущественно является вода, в

последнее время стали применяться хладоны. Вода как холодильный агент
обладает высокими термодинамическими, эксплуатационными и
экономическими показателями. Относительными недостатками её является
высокий удельный объем и то, что возможность получения низких

температур (-100С) связана с созданием глубокого вакуума в испарителе (-
0,001 МПа). Перемещение больших масс водяного пара с помощью
поршневых или радиальных компрессоров практически невозможно из-за
необходимости применения поршней (рабочих колес) огромных размеров. К
тому же конструкции их заметно усложняются из-за необходимости работать
в условиях глубокого вакуума. Применение же эжектора в этих условиях
позволяет получить относительно компактную надежную в эксплуатации
машину. Однако следует отметить, что эжектор как нагнетатель имеет
высокие энергетические потери и соответственно низкий КПД.

Пароэжекторные холодильные машины нашли применение в системах

кондиционирования воздуха на судах с парогенераторными
энергетическими установками и на предприятиях, располагающих
высокотемпературными вторичными энергетическими ресурсами.

ПЭХМ представляет собой систему совмещенных неразделимых

процессов прямого и обратного цикла, Котел, двигатель-эжектор,
конденсатор и насос составляют элементы прямого теплового цикла
пароэнергетической установки. Холодильный обратный цикл реализуется
при перемещении рабочего вещества последовательно через компрессор-
эжектор, конденсатор, регулирующий вентиль и испаритель.

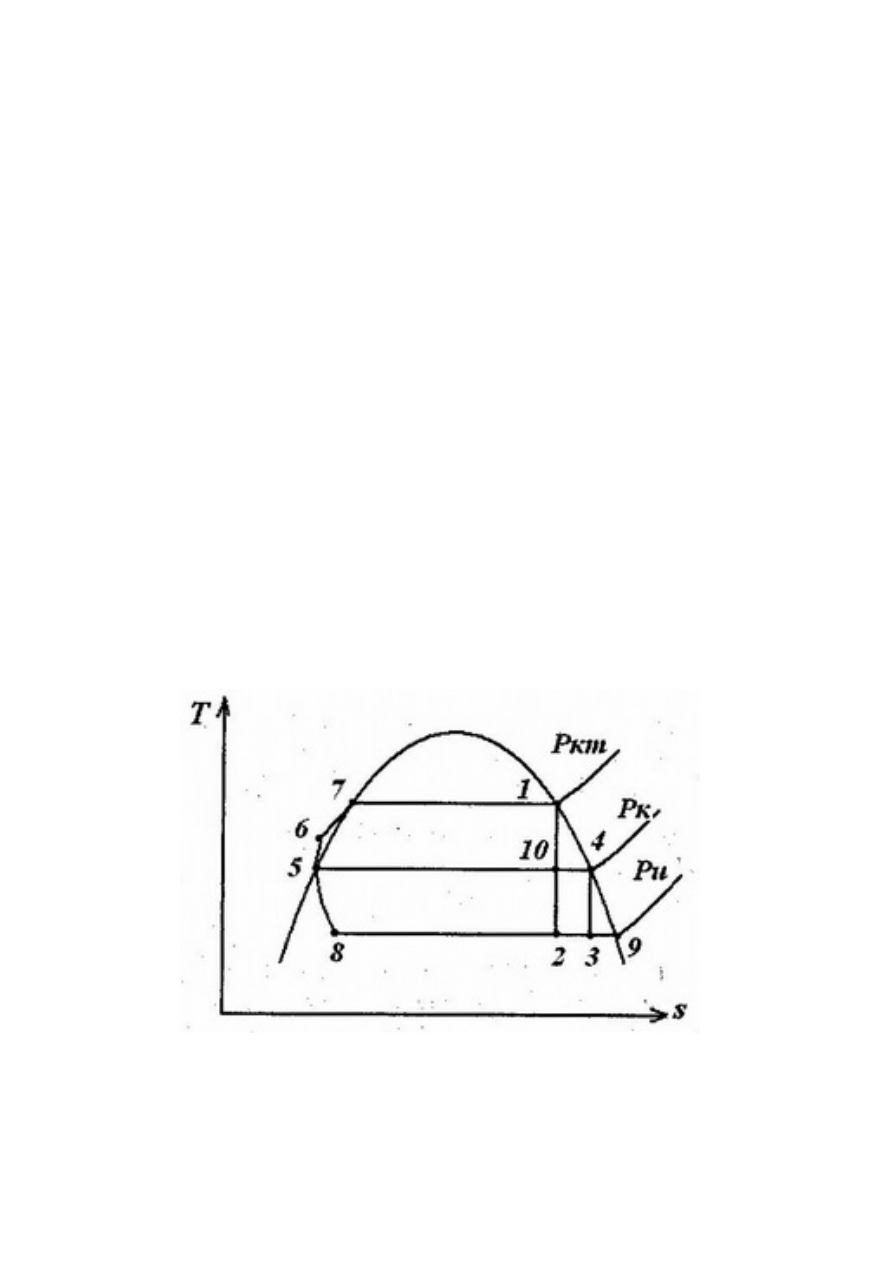

Рабочий пар из котла давлением Pkm (точка 1) расширяется

изоэнтропно в насадке эжектора до давления Ри, процесс 1-2. Из испарителя

подсасывается холодный насыщенный пар с параметрами точки 9. Процесс
смешения идет по линии, соединяющей точки 2 и 9. Положение точки смеси
3 определяется коэффициентом подмешивания эжектора. Точка 3 разделяет
отрезок 2-9 в соотношении обратно пропорциональном массе
смешивающихся потоков пара. Влажный пар, образованный смешением
потоков, поступающих из сопла и от испарителя, далее сжимается в
диффузоре (прцесс3-4). Конденсация пара в конденсаторе – процесс 4-5.
Процесс 5-8 – дросселирование части конденсата, поступающего в
испаритель. Далее осуществляется кипение хладагента в испарителе
(процесс 8-9). В прямом цикле далее осуществляется сжатие рабочего
вещества в насосе (процесс 5-6), а 6-7-1 – процесс нагрева и испарения
рабочего вещеста в парогенераторе. Итак, прямой цикл совершается по
круговому процессу 1-2-3-4-5-6-7-1, круговой процесс 9-3-4-5-8-9 является
обратным (холодильным циклом).

Оценка работы ПЗХМ осуществляется с помощью показателей, которые

ранее прссматривались для абсорбционной холодильной машины.
Кратность циркуляции равна

Где Gkm – паропроизводительность котла;

Gи – расход пара через испаритель.

Эффективность работы прямого цикла оценивается термическим

коэффициентом

Где I - работа прямого цикла;

qkm – теплота, подведенная к котлу;

hi – энтальпия в соответствующих точках цикла.

Энергетическая эффективность обратного цикла оценивается

холодильным коэффициентом

Где qи – холодопроизводительность испарителя;

I0 – работа, совершаемая в обратном цикле.

Энергетическая эффективность всей ПЭХМ оценивается тепловым

коэффициентом

Так же как компрессионные и абсорбционные холодильные машины,

ПЭХМ тоже имеет необратимые потери, которые особенно велики в
эжекторе. Термодинамическое совершенство цикла пароэжекторной
холодильной машины оценивается коэффициентом обратимости.

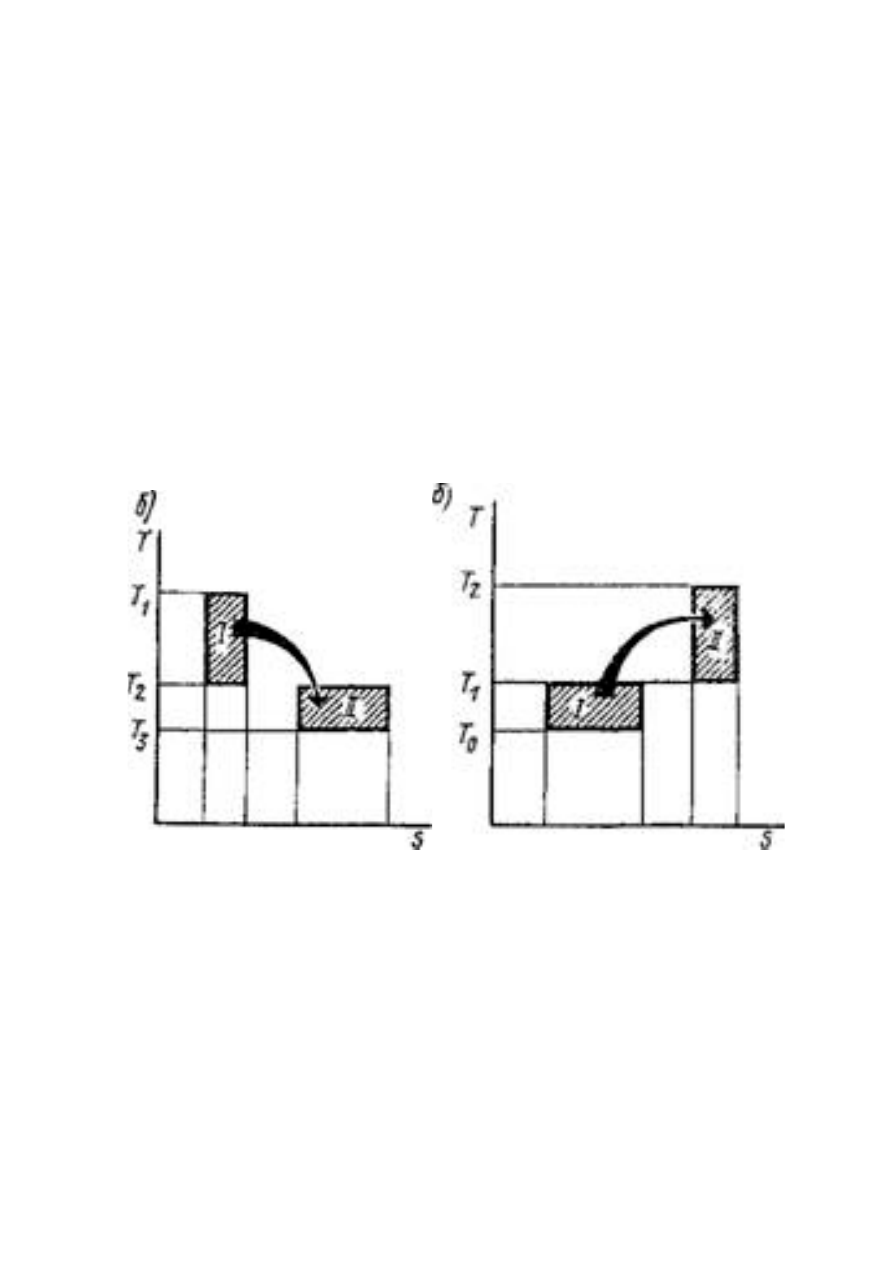

32. Термотрансформаторы

Устройство,  позволяющее  передавать  теплоту  от  объекта  с  одной

температурой

к

объекту

с

другой

температурой,

называется

термотрансформатором.  Термотрансформатор,  предназначенный  для
получения  теплоты  при  более  низкой  температуре,  чем  исходная,
называется  понижающим,  а  предназначенный  для  получения  теплоты  при
более

высокой

температуре,

чем

исходная,

-

повышающим.

Термотрансформатор,  предназначенный  для  одновременного  получения
теплоты  при  более  высокой  и  более  низкой  температурах,  называется
термотрансформатором

смешанного

типа.

Итак,

цикл

любого

термотрансформатора представляет собой сочетание прямого и обратного

циклов.
