ГЛАВА 2 ГЕОМЕТРИЯ КОРПУСА И ОСНОВЫ ПЛАВУЧЕСТИ
СУДНА
2.1 Главные плоскости и сечения судна. Система координат

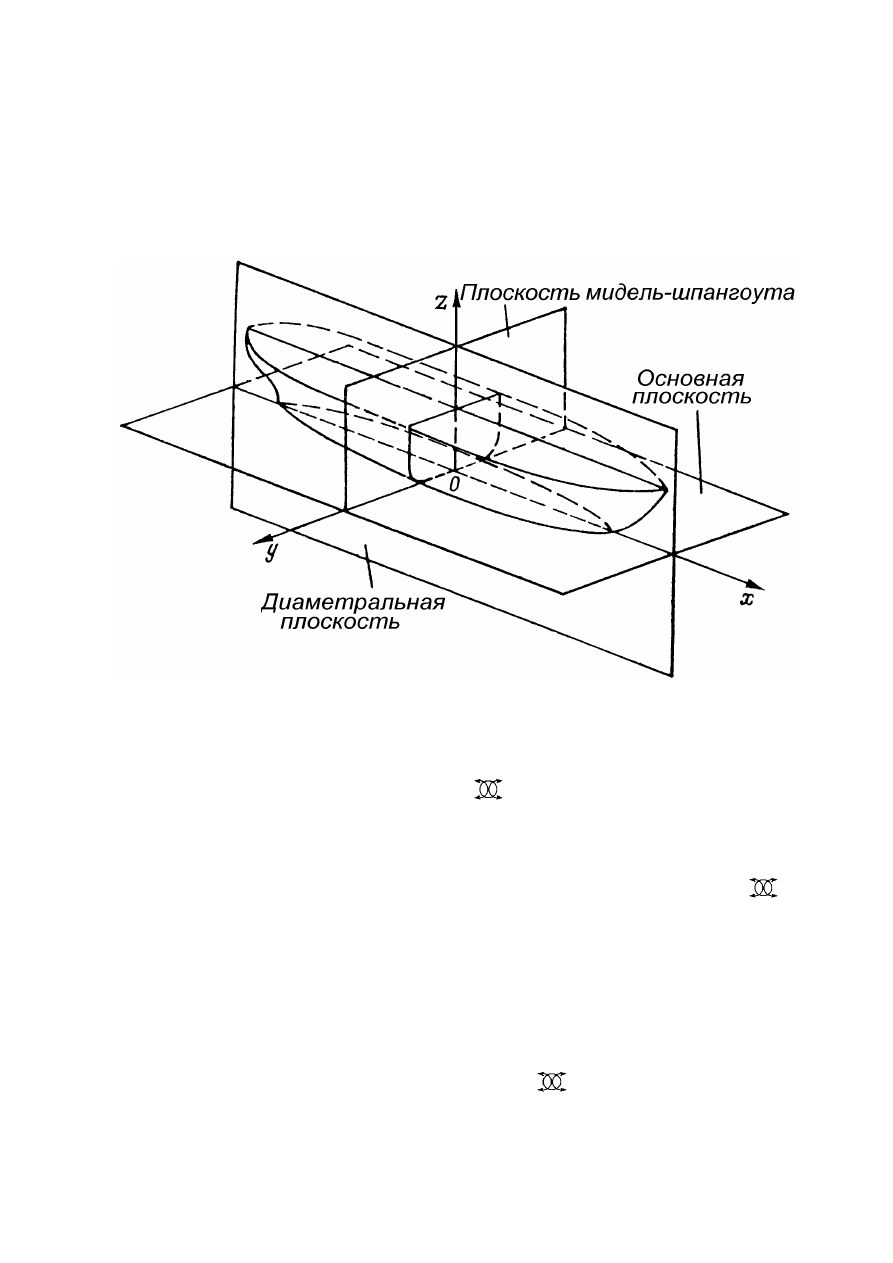

Главными плоскостями (рис. 2.1) являются:
Рис. 2.1 Координатные плоскости и оси
- диаметральная плоскость (
ДП) – продольная вертикальная плоскость,
проходящая по середине ширины судна;
- плоскость мидель-шпангоута (
) – вертикальная поперечная
плоскость перпендикулярная (ДП) и проходящая по середине длины
судна;
- основная плоскость (
ОП) – горизонтальная плоскость, проходящая по
верхней кромке горизонтального киля, перпендикулярная (ДП) и (
), и
параллельная поверхности воды (если судно не имеет крена и
дифферента).
Сечение судовой поверхности диаметральной
плоскостью (ДП), (рис. 2.1)
называется диаметралью и дает представление о форме форштевня,
ахтерштевня, палубной и килевой линии. Подъем палубы к носу и корме
называется седловатостью и выполняется с целью уменьшения попадания воды
на палубу при встречном и попутном волнении.
Сечение плоскостью мидель-шпангоута (
), (рис. 2.1) называется
мидель-шпангоутом и дает представление о погиби палубы, килеватости
днища, форме скулы, наклоне бортов (развал, прямой борт, завал борта).
12
Подъем палубы от бортов к (ДП) называется погибью бимса и выполняется с
целью улучшения стока воды к бортам и удаления ее за борт.
Ось Х образуется пересечением диаметральной плоскости (ДП) с основной
плоскостью (ОП) и направлена в нос судна.
Ось ???? образуется пересечением основной плоскости (ОП) с плоскостью
мидель-шпангоута (
) и направлена на правый борт.
Ось ???? образуется пересечением плоскости мидель-шпангоута (
) с
диаметральной плоскостью (ДП) и направлена вверх.
Началом координат принято на днище судна в точке О пересечения трех
главных плоскостей. Поэтому ось Х имеет положительные координаты в нос от
мидель–шпангоута, ось У – положительна от ДП на правый борт, а ось Z –
положительна от ОП вверх.
2.2 Главные размерения судна
Главными размерениями судна называется совокупность конструктивных,
расчетных наибольших и габаритных линейных размеров судна, измеряемых, в
определенных ГОСТом 1062 – 80 местах корпуса судна.

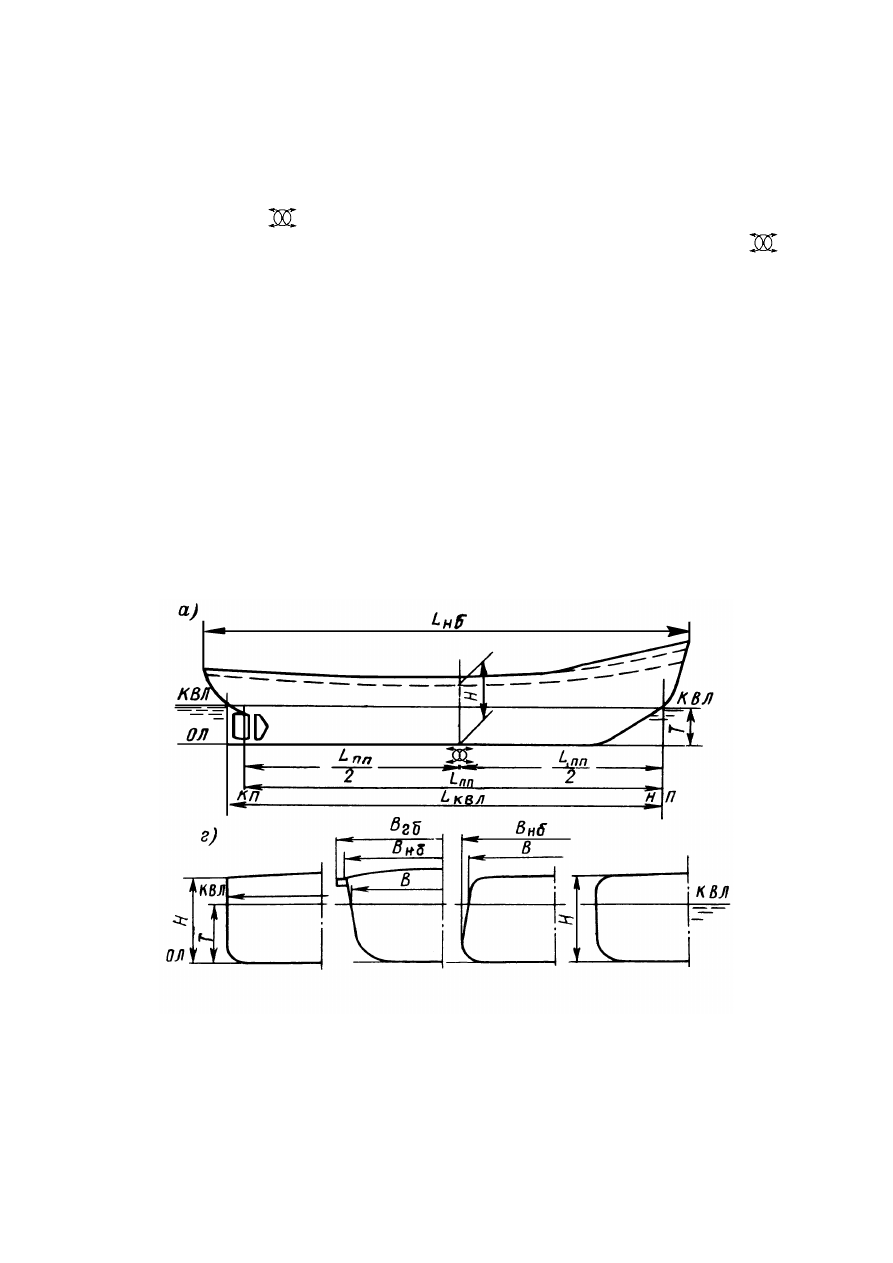

Главными размерениями судна являются длина, ширина, осадка и высота
борта (рис.2.2).
Рис. 2.2 Главные размерения судна
Длины судна различают:
- длина по конструктивной ватерлинии
????
квл
– расстояние, измеренное в
плоскости конструктивной ватерлинии (КВЛ) между точками пересечения ею
13
носа и кормы с диаметральной плоскостью (ДП). Аналогично определяют для
любой расчетной ватерлинии длину по ватерлинии.
- длина между перпендикулярами
????
пп
– расстояние, измеренное в
плоскости конструктивной ватерлинии (КВЛ) между носовым и кормовым
перпендикулярами. Носовой перпендикуляр (НП) – это линия пересечения,
проходящая через точку пересечения линии форштевня с плоскостью (КВЛ) и
перпендикулярная этой плоскости. А кормовой перпендикуляр (КП) – это
линия, совпадающая с осью вращения баллера;
- длина наибольшая
????
нб
– расстояние, измеренное в горизонтальной
плоскости между крайними точками носовой и кормовой оконечностей корпуса
(без выступающих частей);
- длина габаритная
????
гб
– расстояние, измеренное в горизонтальной
плоскости между крайними точками носовой и кормовой оконечностей корпуса
с учетом постоянно выступающих частей.
Ширины судна различают:
- ширина по конструктивной ватерлинии
В
квл
– расстояние, измеренное в
наиболее широкой части судна на уровне (КВЛ) без учета обшивки корпуса;
- ширина на мидель-шпангоуте (теоретическая)
???? – расстояние,
измеренное в плоскости мидель-шпангоуа (
)без учета обшивки корпуса;
- ширина наибольшая
????
нб
– расстояние, измеренное в наиболее широкой
части судна, перпендикулярно к плоскости (ДП) между крайними точками
корпуса без учета обшивки;
- ширина габаритная
????
гб
– расстояние, измеренное в наиболее широкой
части, перпендикулярно к плоскости (ДП) между крайними точками корпуса с
учетом любых выступающих частей.
Осадки судна различают:
- конструктивная
???? – вертикальное расстояние, измеренное в плоскости
мидель-шпангоута (
) от основной плоскости (ОП) до плоскости (КВЛ);
- практическая
????
п
– вертикальное расстояние, измеренное в плоскости
мидель-шпангоута (
) от нижней кромки киля до плоскости ватерлинии (ВЛ).
Высота борта судна ???? – вертикальное расстояние, измеренное в плоскости
мидель-шпангоута (
) у борта от нижней кромки горизонтального киля до
верхней кромки бимса главной палубы.
Высота надводного борта ???? – это разность между высотой борта и осадкой.
???? = ???? − ????, м. (2.1)
2.3 Теоретический чертеж

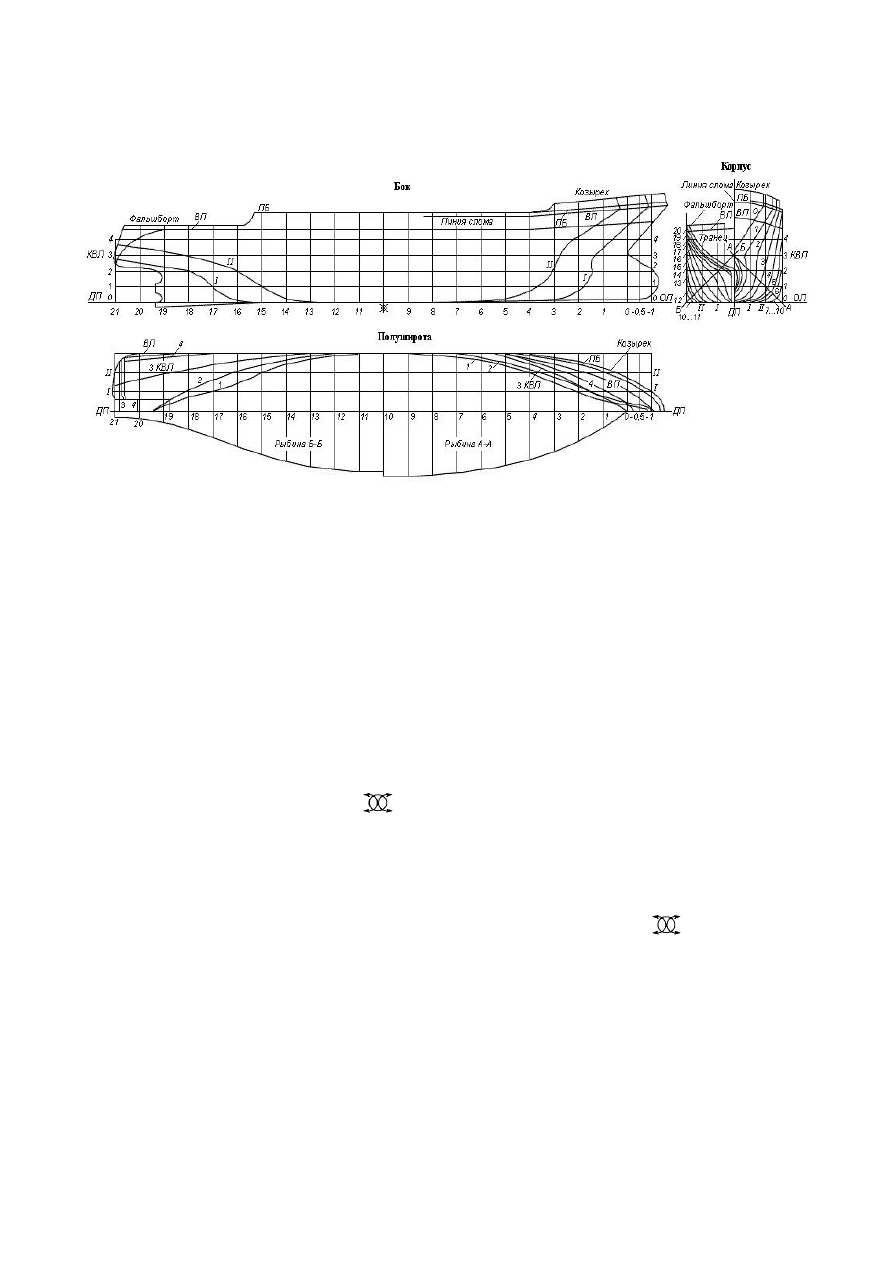

Форму судна наиболее полно определяет теоретический чертеж (рис. 2.3),
на котором графически для стальных судов изображается поверхность судна,
проходящая по наружным кромкам днищевого, бортового и палубного набора
основного корпуса и надстроек или внутренняя поверхность наружной
14
обшивки корпуса (без учета ее толщины), а для деревянных – наружная
поверхность обшивки.
Рис. 2.3 Теоретический чертеж судна
Теоретический чертеж является основным проектным чертежом судна.
Он служит для расчета мореходных качеств судна – плавучести, остойчивости,
непотопляемости; для разработки общих проектных документов на постройку
судна
,
а также для определения размеров помещений и расстояний до
отверстий в корпусе судна
.
Теоретический чертеж содержит вычерченные в масштабе линии сечений
теоретической поверхности корпуса плоскостями, параллельными главным
плоскостям судна.
В качестве главных плоскостей проекций теоретического чертежа
принимают: диаметральную плоскость (ДП), основную плоскость (ОП) и
плоскость мидель-шпангоута (
).
Линии пересечения судовой поверхности плоскостями, параллельными
диаметральной плоскости (ДП), называются батоксами. Линии пересечения
поверхности судна плоскостями, параллельными основной плоскости (ОП),
называются
ватерлиниями.
Линии
пересечения
поверхности
судна
плоскостями, параллельными плоскости мидель-шпангоута (
), называются
теоретическими шпангоутами.
Проекция всех этих линий на диаметральную (вертикальную) плоскость
(
ДП) называется «БОК». Батоксы на этой проекции изображаются без
искажений, а ватерлинии и шпангоуты видны в виде прямых линий. Проекция
линий
пересечения
на
основную
плоскость
(
ОП)
называется
«ПОЛУШИРОТОЙ». Ватерлинии на этой проекции изображаются без
искажений, а батоксы и шпангоуты в виде прямых линий. Так как ватерлинии
симметричны (при симметричной форме судна), то они на полушироте
изображаются только по одну сторону от (ДП). На полушироте также
