Приймаємо діаметр у передній перегородці м, тоді площа корисного отвору м2, а число отворів . Діаметр отвору у кінцевій перегородці приймаємо м, тоді площа корисного отвору м2, а число отворів .
Пріймаємо 130 отвори в кожній| перегородці|, які| розміщуємо| у 13 рядів| по горизонталі| і у 10 рядів| по вертикалі|. Схема горизонтального відстійника| представлена на мал. 6.4.
П
одача
води.
-
Дірчаті розподільчі| перегородки.
-
Віпуськ освітленої| води.
-
Пріямок.
-
Відалення облогу.

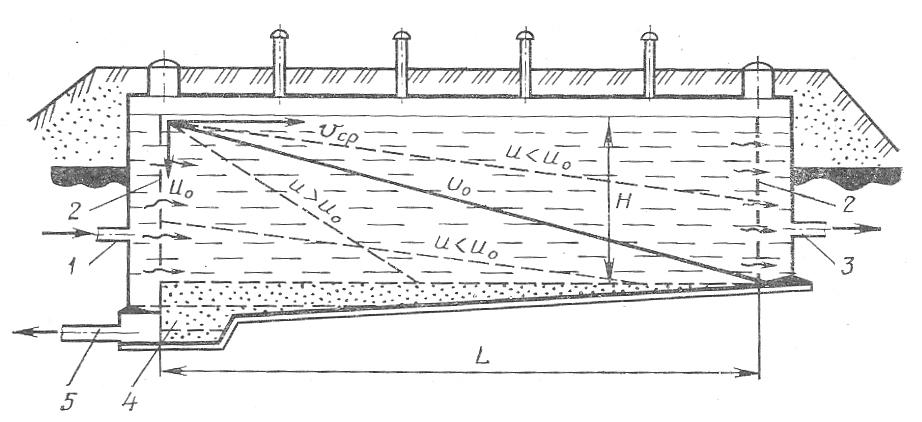

Мал. 6.4. Схема горизонтального відстійника|
Витрата води у % при періодичному| скиді| осаду з випорожненням| відстійника|
При періодичному видаленні облогу шляхом спуску води з відстійника і промивки із шлангів об’єм (м3) зони накопичення і ущільнення осаду буде складати:
, (6.20)
де

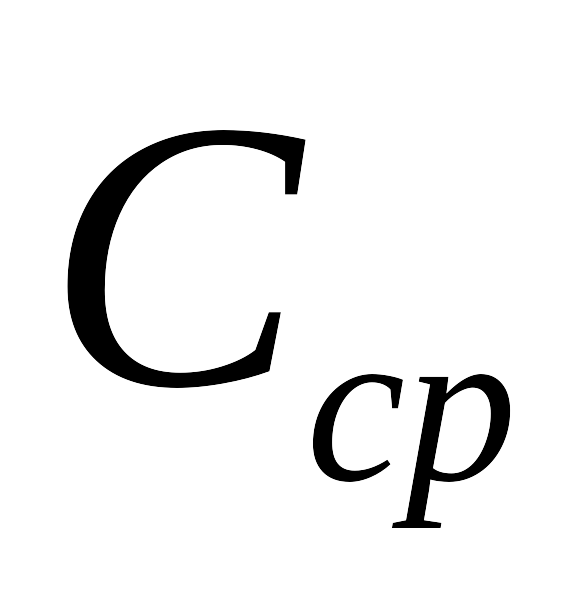

— середня концентрація зважених речовин
у воді, що надходить у відстійник за
період між чищеннями, г/м3 (міліграм/л):
, (6.21)
де
— кількість зважених речовин у вихідній
воді, г/м3;
— перехідний|
коефіцієнт|,
який|
дорівнює|
для очищеного
сірчанокислого|
алюмінію|
0,55; для неочищеного — 1;
— доза
коагулянту у перерахунку на безводний
продукт, г/м3;
— кольоровість|
води, град.;
— кількість|
нерозчинних|
речовин|,
що|
вводяться|
з вапняком|
для підлужування|
води, міліграм/л:
, (6.22)
де| — вміст| у вапняку|, частка| по масі|;
— доза
вапняку|,
міліграм/л;
— кількість|
домішок|
у
воді|,
що|
виходить|
з відстійника|,
міліграм/л;
— тривалість|
дії|
відстійника|
поміж|
чищеннями
(доба|);
відповідно|
[1] приймаємо|
від|
1 до 10.15 діб|;
— кількість|
відстійників|;
— середня
концентрація облогу після ущільнення
впродовж 24 рік, г/м3; визначаємо за Сніп
2.04.02-84 в залежності від концентрації
зважених речовин.
У нашому| випадку| середня| концентрація| зважених| речовин| у воді|, що| надходить| у відстійник| за період| між| чищеннями, дорівнює|:
г/м3
де| кількість| нерозчинних| речовин|, що| вводяться| з вапняком| для підлужування| води, міліграм/л міліграма/л.
Середня висота| (посередині| між| дірчастими| перегородками) зони| накопичення| облогу (м) дорівнює|:
, (6.23)
де
— площа одного відстійника, м2
.
де
м2.
Середня глибина| (м) робочої| частини| відстійника|
. (6.24)
Загальна середня| висота| (м) відстійника| (до перекриття|):
, (6.25)
де| — будівельний| запас, приймаємо| рівним| 0,3 м.
Робочий об’єм (м3) відстійника можна розрахувати так:
, (6.25)
де| — будівельна| довжина|, яка розраховується| за формулою:
, (6.26)
де| — довжина| відстійника|, м;
— відстань|
від|
передньої|
стінки|
відстійника|
до дірчастої|
перегородки, м.
Кількість води, що| скидається| при очистці| відстійника|, у відсотках| від| витрати| води, що| оброблюється|, розраховується| за формулою:
, (6.27)
де| — коефіцієнт| розбавлення| осаду приймають| рівним| 1,1 при періодичному| випорожненні| відстійника| і 1,2.1,5 при гідравлічному| ( без вимикання| відстійника|) способі| видалення| осаду.
Час випорожнення| відстійника| не повинне перебільшувати| 6 год. при швидкості| випорожнення| не менше| 1 м/.с
Діаметр труби для випорожнення| відстійника| добирають|, як правило, за витратою|
. (6.28)
Кількість осаду, що| видаляється| корисного відстійника| за одне чищення (по масі|), складає|
, (6.29)
де| — час між| скидами| осаду, доба|; доби|.
Лекція №7
Т7. Фільтрування води
Для освітлення| води до вимог| ГОСТу «Вода питна|» застосовують| фільтри|, які| вбирають| майже| всі| зважені| домішки|.
Найважлівіша характеристика роботи| фільтру| — швидкість| фільтрування|, в залежності| від| неї| фільтри| поділяють| на повільні| (до 0,2 м/рік.), швидкі| (15,5-12 м/рік.), над швидкі| (25-100 /год.).
Усі фільтри| мають| однакову| конструкцію| і відрізняються| висотою шару води: повільні| (1,5 м) і швидкі| (2 м).
Найбільш поширені| швидкі| фільтри| (мал. 7.2.), на них освітлюється| вода, яка оброблена| коагулянтами. За конструкцією| це| прямокутний| залізобетонний| резервуар, він| заповнюється| засипкою| кварцовим| піском|, який| розміщується| на підтримуючому| шарі| гравію|. Висота шару води над засипкою| повинна бути| більше| 2 м. Глибина проникнення| забруднень| у фільтруючий| шар тим| більше|, чим| більше| швидкість| фільтрування| і менші| розміри| зважених| речовин|. Розрахункову швидкість| фільтрування| і товщину| шарі завантаження приймають| в залежності| від| крупності| часток| завантаження.
При форсованому| режимі| один фільтр| включень на промивку|, швидкість| може| бути| підвищена| до 12 м/год.
Підтримуючий шар застосовують| для запобігання| виносу| мілких| фракцій| і більш| рівномірного| розподілення| води по площі| фільтру|. Розподільчу систему приймають| з великим опором|. Промивають швидкий| фільтр| через 12-72 год. зворотнім| струмом води. При русі| води знизу| вгору фільтруючий шар розширюється| і переміщується|. Тривалість промивки| 3-8 хвилин|.
-
Труба, яка підводить| воду 6. Стоковий канал.
-
Жолоб для відводу| промивної| води. 7. Труба скиду| першого| фільтрату|.
-
Кишеня. 8. Подача промивної| води.
-
Дірчата труба. 9. Фільтрат.
-
Колектор. 10.Відвід промивної| води.
Мал. 7.1. Схема швидкого| фільтру|
7.1 Розрахунок швидких| фільтрів|

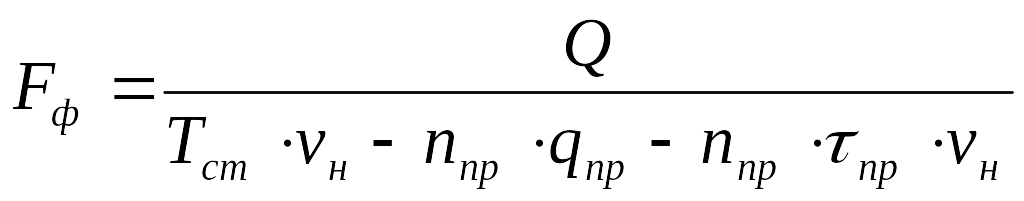

Сумарну площу| швидких| фільтрів| визначаємо| за формулою:
, (7.1)
де
— продуктивність станції, м3/добу;
— тривалість|
роботи|
станції|,
рік.;
— розрахункова|
швидкість|
фільтрації|,
м/рік.;
— кількість|
промивок|
на протязі|
доби|;
— витрати
води на одну промивку, м3/добу;
— година
простою при промивці|
водою 0,33 год.; при промивці|
з повітрям|
— 0,5год.

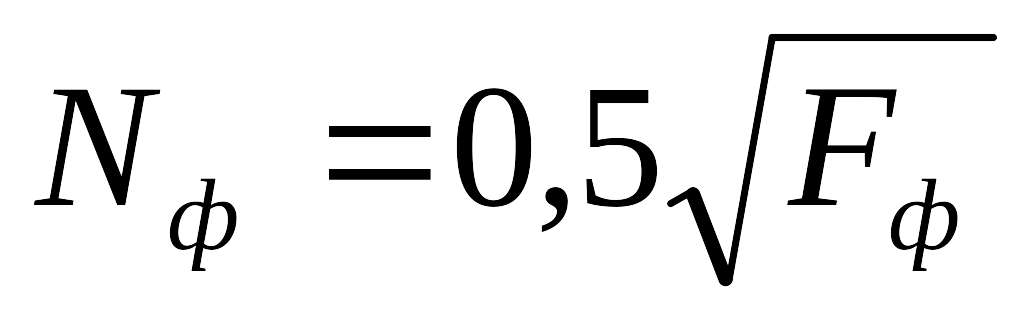

Кількість фільтрів| визначаємо| за формулою:
. (7.2)

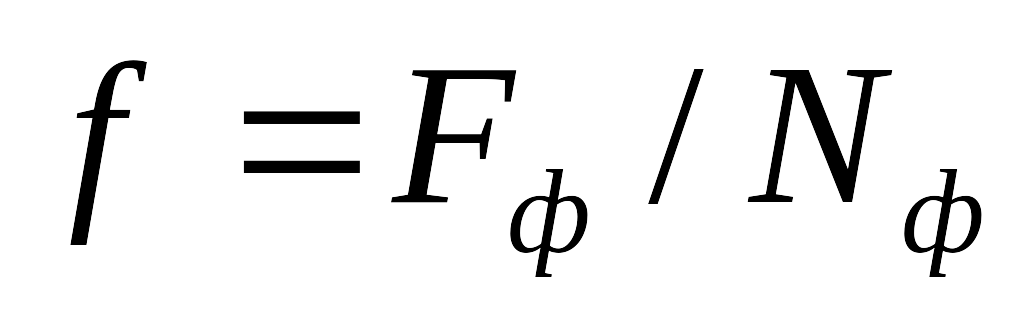

Площа одного фільтру|:
м2.
Лекція №8
Т8. Знезаражування води.
Це процес| повного| видалення| патогенних| бактерій| з води. Знезаражують воду, яка пройшла| очищення. Існують наступні| методи|:
-
Хлорування (рідкий| хлор, гіпохлорит| натрію|, гіпохлорит| кальцію|).
-
Прямій електроліз|.
-
Бактеріцидне випромінювання|.
-
Озонуванням.
Метод знезаражування| вибирають| враховуючи з витратою| води і її якості|, ефективності| очищення, розумів забезпечення| станції| очищення знезаражувальними| реагентами і їхнім зберіганням|.
При хлоруванні| окислюється| протоплазма бактерій|. На станціях| малої| продуктивності| допускається| застосування| хлорного вапна|. Для попередніх| розрахунків| приймають| дозу міліграм/л, далі| її уточнюють| дослідним| хлоруванням|. При цьому| доза досягає| 8 міліграм/л і більше|. Вона постійно| уточнюється|, тому що| хлор витрачається| не тільки| на мікроорганізми|, але| і на інші органічні| домішки|. У Гості «Вода питна|» вказана| залишкова| доза . Найбільш розповсюджене| хлорування| рідким| хлором, який| поступає| на станції| в балонах| ємністю до 1000 кг При тискові| 1 Мпа і температурі| 15 ? він| знаходиться| у рідкому| стані|. При попаданні| у воду переходити у газ. Для дозування| хлору застосовують| спеціальні| хлоратори|.
8.1. Розрахунок хлораторної| установки
Технологічна схема покращення| якості| води на станції| складається| з коагуляції| сірчано кислим алюмінієм|, освітлення| у освітлювачі| зі| зваженим| осадом|, фільтрування| на відкритих| швидких| фільтрах|.
Знезаражування води — подвійне| хлорування|: первинне| міліграм/л (хлор вводять| у змішувач|) і вторинне| міліграм/л (хлор вводять| у трубопровід| фільтру| перед резервуарами чистої| води).

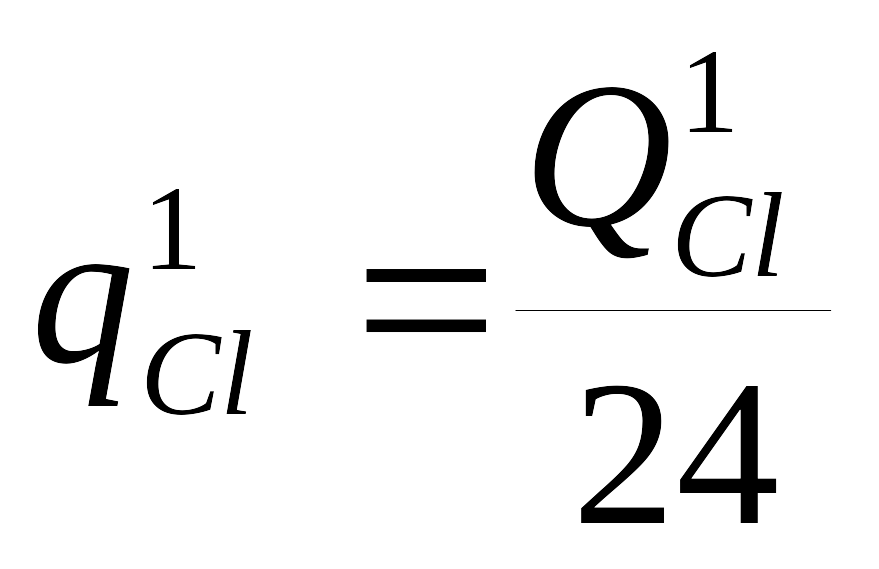

Розраховуємо витрату| хлору. На первинну| обробку| вихідної| води:
кг/добу
кг/рік;
на вторинну| обробку|:
кг/добу
кг/рік.
При отриманій| величині| годинної| витрати| хлору можна| було| б прийняти| один хлоратор типу ЛК-11 продуктивністю| 0,5.4,5 кг/рік. хлору.
Проте для підняття| надійності| знезаражування| води дозування| хлору необхідно| проводити| окремо| на кожне| місце| введення. Тому на первинне| та вторинне| хлорування| приймаємо| по два хлоратори ЛК-11 на кожне| місце| введення| (один резервний|).
У приміщенні| хлорної| установки зберігають| резервні| балони|, число яких| складає| не менше| 50 % добової| необхідності|, — один балон|.
Лекція №9
Т9. Водоводи та водопровідні| мереж|
9.1. Трасування водоводів| і магістральних| водопровідних ятерів
Трасування водоводів| і магістральних водопровідних мереж є одним з найважливіших і складніших етапів проектування систем водопостачання. Саме від того, яким чином виконано трасування, залежать надійність і економічність роботи всієї системи водопостачання. Структура лінійної частини системи водопостачання населеного пункту має бути такою, щоб відключення (аварійне або планове) ремонтної ділянки мережі або водоводів| не призводило| до зниження подачі води об'єкту більш ніж на 30%, а для систем промислового водопостачання — по аварійному графіку. Досягається це шляхом пристрою два (іноді більш) водоводів| з перемичками (або без них) і кільцюванням магістральної водопровідної мережі. Прокладка водоводів| в одну нитку допускається за умови стройства| аварійного запасу води, що забезпечує протягом часу ліквідації аварії на водоводах (таблиця. 3.1) витрата води на господарсько-питні потреби у розмірі 70 % розрахункового среднечасового| водоспоживання, на протипожежні потреби в повному об'ємі і на виробничих — по аварійному графіку. Тупикові лінії водопроводів допускається застосовувати для подачі води на господарсько-питні потреби при діаметрі труб менше 100 мм, иа| господарсько-протипожежні потреби при довжині ліній до 200 м, на виробничі потреби при допустимості перерви у водопостачанні на час ліквідації аварії. При трасуванні водоводів| необхідно прагнути до їх мінімальної довжини з урахуванням природних і штучних перешкод, забезпечення можливості під'їзду і застосування техніки при будівництві і експлуатації водоводів|, до мінімального відчуження землі і з урахуванням меж землекористування і сівозмін Підключення водоводів| (два і більш) до магістральної водопровідної мережі повинне проводитися до різних ремонтних ділянок.
При трасуванні магістральної водопровідної мережі необхідно дотримуватися наступних принципів:
- мережа винна достатньо рівномірно розташовуватися на території населеного пункту з урахуванням можливості економічного (найкоротшого) і надійного (не менше чим від двох ремонтних ділянок) підключення до неї крупних споживачів води (підприємств), а також приєднання напірно-регулюючих і запасних ємкостей;
- ділянки мережі прокладають по вулицях із забезпеченням двостороннього підключення до них ліній розподільної мережі Протяжність чисто транзитних ділянок магістралей (ділянок, що проходять через незабудовану і не підлягаючу забудові територію, а значить, і без попутних відборів води) і ділянок з одностороннім відбором (забудова тільки з одного боку) має бути мінімальна;
- магістральні лінії мережі намічають уздовж основного напряму рухи води по території населеного пункту.
Оптимальний рівень надійності мережі (достатньо високий рівень надійності при відносно невеликих витратах) забезпечується шляхом пристрою два і більш за магістралі з перемичками між ними, створюючими замкнуті контури (кільця), витягнуті уздовж основного напряму руху води по об'єкту і розміри, що мають, по довгій стороні 600.. 1000 м, по короткій — 350...800 м. При трасуванні як водоводов|, так і ліній магістральної водопровідної мережі необхідно також враховувати геологічні умови прокладки трубопроводів (стійкість грунтів, відсутність скельних грунтів і пливунів, рівень грунтових вод і т. д.). З метою запобігання електричній корозії металевих труб не слід прокладати магістралі паралельно трамвайним коліям в безпосередній близькості (на одній вулиці). Перетин автомобільних і залізних доріг водоводами і ділянками магістральної мережі повинен здійснюватися під прямим кутом. Пристрій супровідних ліній для приєднання попутних споживачів допускається при діаметрі магістральних ліній і водоводов| 800 мм і більш і транзитній витраті не менше 80 % сумарної витрати, для менших витрат — при обгрунтуванні. При ширині проїздів більше 20 м допускається прокладка дублюючих ліній, що виключають перетин проїздів введеннями. При ширині вулиць в межах червоних ліній 60 м і більш слід розглядати також варіант прокладки мереж водопроводу по обох сторонах вулиць. На мал. 3.1, а показаний приклад найбільш часто вживаної схеми трасування водоводов| — уздовж автомобільних доріг. Така схема дозволяє без обмежень застосовувати необхідну техніку при будівництві і ремонті водоводов|. На тому ж малюнку представлена схема трасування кольце-|
Мал. 9.1 Схем трасувань магістральних водопровідних мереж і водо-|
водопроводів
/ — очисні споруди, 2 — водоводи, 3 — магістралі, 4 — перемички, 5 — замикаючі ділянки, 6 — опорне кільце,
завивання магістральної водопровідної мережі міста з явно вираженими магістралями. При нормальній роботі мережі магістралі 3 служать як для забезпечення водою довколишніх споживачів, так і для транзиту води споживачам, розташованим далі. Перемички 4 при нормальній роботі виконують тільки першу функцію. При аварії магістральних ділянок мережі перемички беруть участь і в транспортуванні (перекиданню) транзитних витрат води. На мал.9.1, наведений приклад так званої знеособленої 89 схеми, в якій немає чіткої відмінності між магістралями і перемичками. Всі ділянки мережі виконують однакові функції як при нормальній роботі, так і при аварії. Відмітною особливістю перпендикулярної схеми (мал. 3.1, в) є наявність опорного кільця, до якого приєднуються магістралі 3, що сполучаються між собою перемичками 4 і замикаючими ділянками 5. До опорного кільця радіальної схеми (мал. 3.1, грам) приєднуються промені-магістралі 3, які разом з перемичками 4 і замикаючими ділянками 5 утворюють кільцеву мережу, вживану при радіальному плануванні населеного пункту.
На схемах мал.9.1 показані також раціональні розподіли потоків води X в характерних кільцях I...IV мережі, які використовуються при визначенні діаметрів ділянок мережі 3.3). Вузлами мережі є точки перетину магістралей з перемичками (замикаючими ділянками). Бажано, щоб в замкнутому контурі налічувалося не менше три і не більше п'яти-шести вузлів. На мал. 3.2 представлений приклад трасування магістральної водопровідної мережі для конкретного населеного пункту. Як видно з малюнка, ділянки магістральної мережі прокладені по вулицях і достатньо рівномірно розташовані по території об'єкту. Мережа складається з чотирьох кілець з явно вираженими магістралями 1-2-3-4, 1-9-5, 1-8-7-6, перемичками 3-9 і 7-9 і замикаючими ділянками 4-5 і 5-6. Кільця витягнуті у напрямі основного руху води по території міста, розміри довгих сторін яких знаходяться в межах 680 .830 м, коротких, — 370...600 м. Переважна частина ділянок мережі забезпечує двосторонній відбір води, лише частина ділянки 5-9 є чисто транзитною, а частина ділянки 7-8 — з одностороннім відбором води (ця обставина має бути враховане при визначенні питомих і вузлових відборів). Водонапірна башта передбачена на найвищій точці території міста (відмітка 113,2 м), розташована вона в кінці мережі (система з контррезервуаром) і підключена до вузла 4 Подача води в мережу здійснюється по двох водоводах, прокладених найкоротших шляхом (/ = 3000 м) від НС-2 до мережі (вузол /).
