39
применяемые для этих целей, имеют большие возможности и преимущества, обеспечивая:
- простоту и
возможность установки тензодатчиков
в любой точке
поверхности исследуемой
втулки;
высокую чувствительность, точность* одновременность, фиксационность многоточечных динамических напряжений;
-
независимость нагруженного состояния динамически напряженных элементов цилиндровой втулки от установки в них тензодатчиков (из-за малого веса и малой жесткости тензометров);
-
регистрацию переменных динамических напряжений в течение длительного времени, непрерывность контроля.
Применение электротензометрии для исследования динамической прочности и напряженности цилиндровых втулок высокофорсированных дизелей в условиях производства имеют специфические особенности и трудности. Остановка дизеля в условиях производства на время подготовительных работ для электротензометрирования является трудноосуществимым и дорогостоящим мероприятием по производственным условиям, которые определяются требованиями демонтажа цилиндровых втулок или снятием нагрузки с момента налепки тензодатчиков до момента проведения исследований. Большие габариты втулок вызывают определенные трудности к зачистке установки тензодатчиков, усложняют и удорожают проводку токоведущих линий. Работа цилиндровых втулок при переменных давлениях внутрикартерного пространства и воздействие побочных явлений и помех на тензодатчики во время динамических исследований требует применения специальных мер по защите токоведущих кабелей, аппаратуры и тензометров от вредных воздействий. При динамических исследованиях втулок, работающих в разнообразных температурных условиях, трудности эксперимента усугубляются не только сложностью проведения динамических испытаний и более сильным
40
проявлением упругих несовершенств металла, но и наличием деформации искажения форм деталей, вызванных динамическими силовыми факторами с одновременным воздействием температурного поля. Вопрос о температурной компенсации тензодатчиков в ДВС решен неудовлетворительно. При изменении динамических нагружений в условиях повышенных температур «без температурной компенсации вообще невозможно получить сколько-нибудь достоверные результаты, так как изменение сопротивления тензорезисторов от температуры может в десятки раз быть больше, чем изменение, вызванное деформацией» [35], [71].
Многолетний опыт исследования и испытания серийных и головных образцов стационарных, судовых и тепловозных высокофорсированных дизелей, выпускаемых ОАО «Волжский дизель им. Маминых», позволяет обобщить методику проведения динамического тензометрирования цилиндровых втулок и разработать программу исследования их динамической прочности, основными этапами которой являются:
- подготовка исследований перед выходом на дизели;
- подготовка к
испытаниям цилиндровых втулок на
развернутых
дизелях;
-
проведение динамических исследований втулок на дизелях;
-
оценка точности экспериментов и погрешности измерения. Особенностью указанных этапов является применение их к
исследованию в весьма сжатые сроки на реальных дизелях в производственных условиях с получением стабильных, имеющих малый разброс показаний измеряемых динамических напряжений.
3.2. Подготовка исследований перед выходом
на дизель
Одним из основных этапов исследований динамической прочности Цилиндровых втулок является подбор тензодатчиков, типы и свойства
41
которых характеризуются измерительными и техническими характеристиками и комплексом конструктивных параметров. Измерительные характеристики тензодатчиков определяются частотными характеристиками и температурной чувствительностью, ползучестью и коэффициентом тензочувствительности; технические характеристики включают номинальное сопротивление, сопротивление изоляции, влагостойкость. К конструктивным параметрам относятся тип и размеры тензодатчика в целом, его геометрические размеры, форма и тип решетки. При динамических исследованиях цилиндровых втулок используются отечественные тензодатчики типа ПКБ-10-100-Ш ТУ 01-17-66 производства Томского завода математических машин. По данным этого предприятия решетка указанных тензодатчиков изготавливается из константановои термокомпенсированной проволоки МНМЦ 40-1.5 диаметром 30 lu м, подложка — из прозрачной папиросной бумаги. При изготовлении и наклейки тензодатчиков на подложку применяется адгезив - клей БФ-2. Из общей партии тензодатчиков в 100 штук отбираются, сортируются и калибруются мостом Уитсона тензодатчики сопротивлением 99,3-99,5 Ома с максимальным разбросом D5 и коэффициентом тензочувствительности КП2,03-2,11. При этом предел измерения относительной деформации тензодатчиков составляет ПЗП103 при рабочей температуре от 243 до 343 К. Подготовка исследований перед выходом на дизель включает технологию налепки тензодатчиков на цилиндровую втулку. Исследуемая поверхность предварительно очищается наждачной бумагой от окалин, грязи и протравливается кислотой, после чего тщательно обрабатывается авиационным бензином и 9ф этиловым спиртом для удаления жира и следов влаги. Очищенная и обезжиренная поверхность покрывается тонким слоем клея с одновременным покрытием клеем и тензодатчиков. Важное условие надежной работы тензодатчиков - точность передачи динамической деформации цилиндровой втулки. Последняя, как показала практика, зависит
42
от толщины слоя клея. В применяемых тензодатчиках ПКБ-10-100-Ш радиус константановой проволоки составляет 1,5D105 м. Таким образом, толщина слоя клея допускается в пределах 1,5П105-2,5П105 м. Большая толщина слоя клея недопустима, так как искажается результат замера динамических напряжений из-за возникновения значительных собственных деформаций сдвига в клеевом слое. Выдержав в течение 10-15 минут (для высыхания клея), на исследуемую поверхность наносится второй слой клея и примерно через 3 минуты после увеличения его вязкости к исследуемой поверхности приклеиваются тензодатчики, прижимаемые резиновым тампоном для удаления остатков клея и воздуха.
С целью всесторонних исследований динамической прочности и в соответствии с принятой расчетной схемой рабочие тензодатчики имеют нумерацию № 1-5. Тензодатчики наклеиваются в наиболее характерных местах элементов цилиндровой втулки, таким образом, что их продольные оси строго ориентируются в направлении замеряемой деформации.
Для исключения возникновения температурной деформации при нагружении цилиндровой втулки компенсационные тензодатчики наклеиваются на металлические пластины, закрепляемые клеем К-88 в непосредственной близости от рабочих тензодатчиков и параллельно их оси. В настоящих исследованиях наиболее полная компенсация температурного изменения сопротивления достигается применением схемой компенсации (рис. 3.1), при которой в смежные плечи мостовой схемы включаются тензодатчики с одинаковыми температурными характеристиками. Полная полимеризация и сушка клея ведется по режиму, приведенному в [35]. Качество просушки тензодатчиков проверяется мегомметром, сопротивление изоляции между решеткой тензодатчика и цилиндровой втулкой при комнатной температуре и нормальной влажности составляет в среднем 125 МОм, а после полной просушки - 50 МОм. Параллельно с контролем сопротивления изоляции проверяется целостность решеток тензодатчиков и
43
отсутствие коротких замыканий на массу цилиндровой втулки затем подготавливаются выводы тензодатчиков к токосъемным проводам. Все выводы от тензодатчиков распаиваются на контактные платы из оргстекла: количество и место установки плат выбирается в зависимости от технологии монтажа и демонтажа цилиндровых втулок на дизелях.

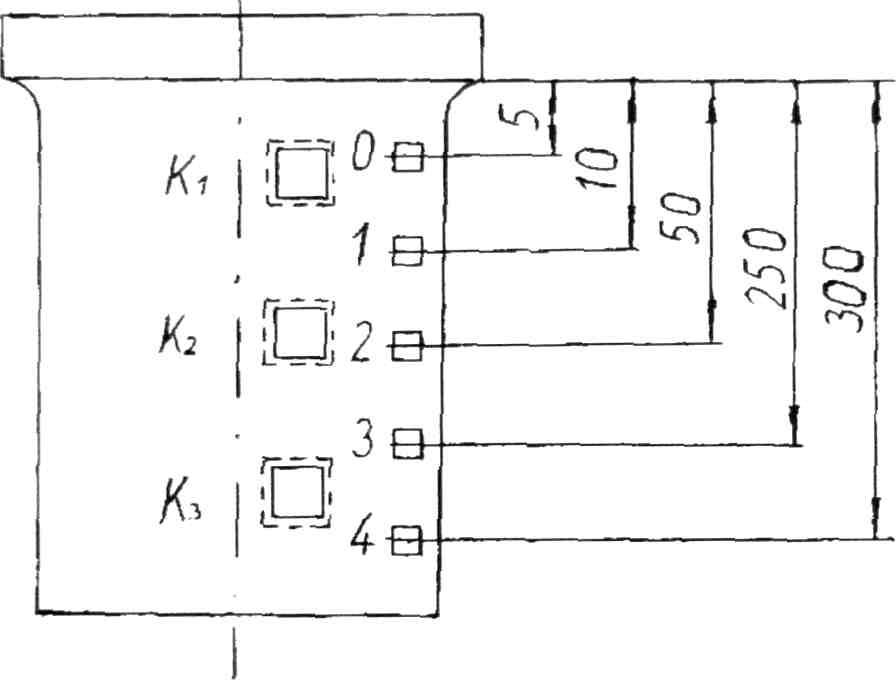

Схема монтажа тензодатчиков высокофорсированного дизеля ЧН 2121
на
цилиндровой
втулке

Рабочие
Компенсационный
тензодатчики тензодатчик гзтггл гугпп лгтуч
3
-10
-0
Рис. 3.1
Ki-K2 - компенсационные тензодатчики 0-4 - рабочие тензодатчики
Конткт
Схема
монтажа
тензодатчиков
на
цилиндровой
втулке
высокофорсированного дизеля ЧН 2121
Гг=Ч
К' U
К2
Гг^т»
Ое
1в
т
*о
О О
*0
Рабочие Компенсационный тензодатчики тензодтчик
raw*
rtfWl
ПГ6Т\
-0
![]()
& £3,
Рис. 3.1
K1-K2 - компенсационные тензодатчики
Контты
QJ
