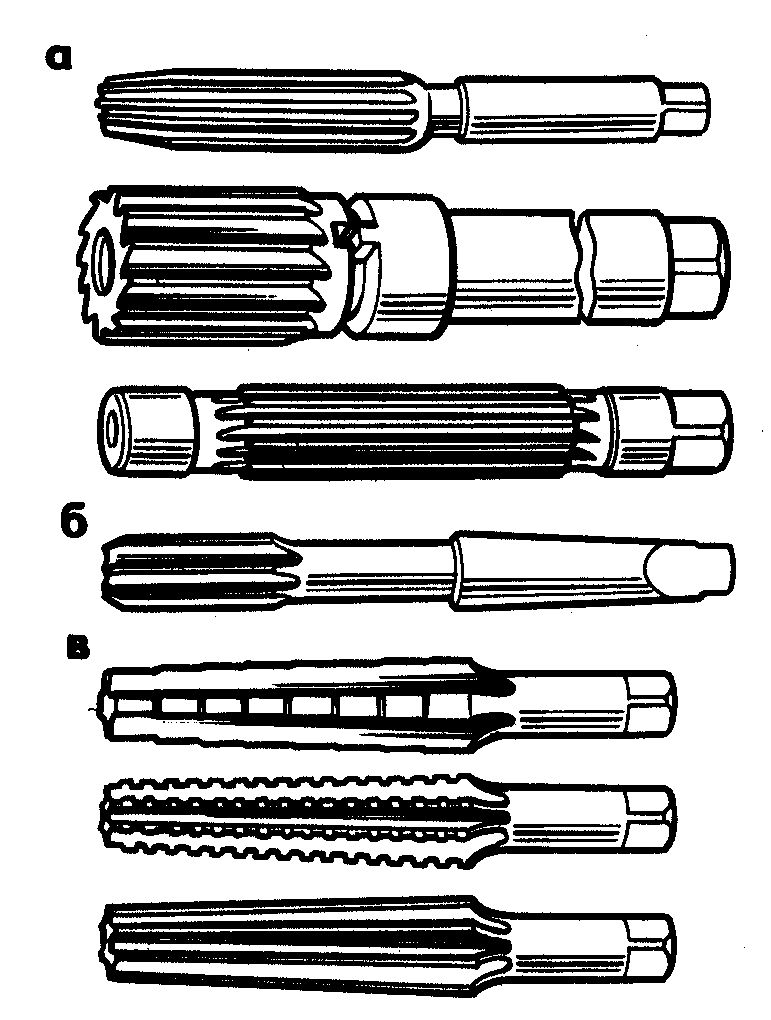

Шаг зубьев разверток (угловой шаг) неравномерный, что обеспечивает получение менее шероховатой и волнистой поверхности отверстия и уменьшает возможность образование не цилиндрического, а многогранного отверстия. Развертки, применяемые на станках, называются машинными и отличаются от ручных более короткой рабочей частью, наличием конусного хвостовика (рис. 9.18, б). Их закрепляют в плавающих (качающихся) оправках или патронах, что обеспечивает развертке возможность самоустанавливаться по оси просверленного отверстия и уменьшает разбивку отверстия.

Для обработки конических отверстий, чаще всего для конусов Морзе, применяют конические ручные развертки комплектами из двух и трех штук (рис. 9.18, в). Первая развертка черновая (обдирочная), вторая промежуточная и третья чистовая (окончательная), придающая отверстию окончательные размеры и требуемую шероховатость поверхности.

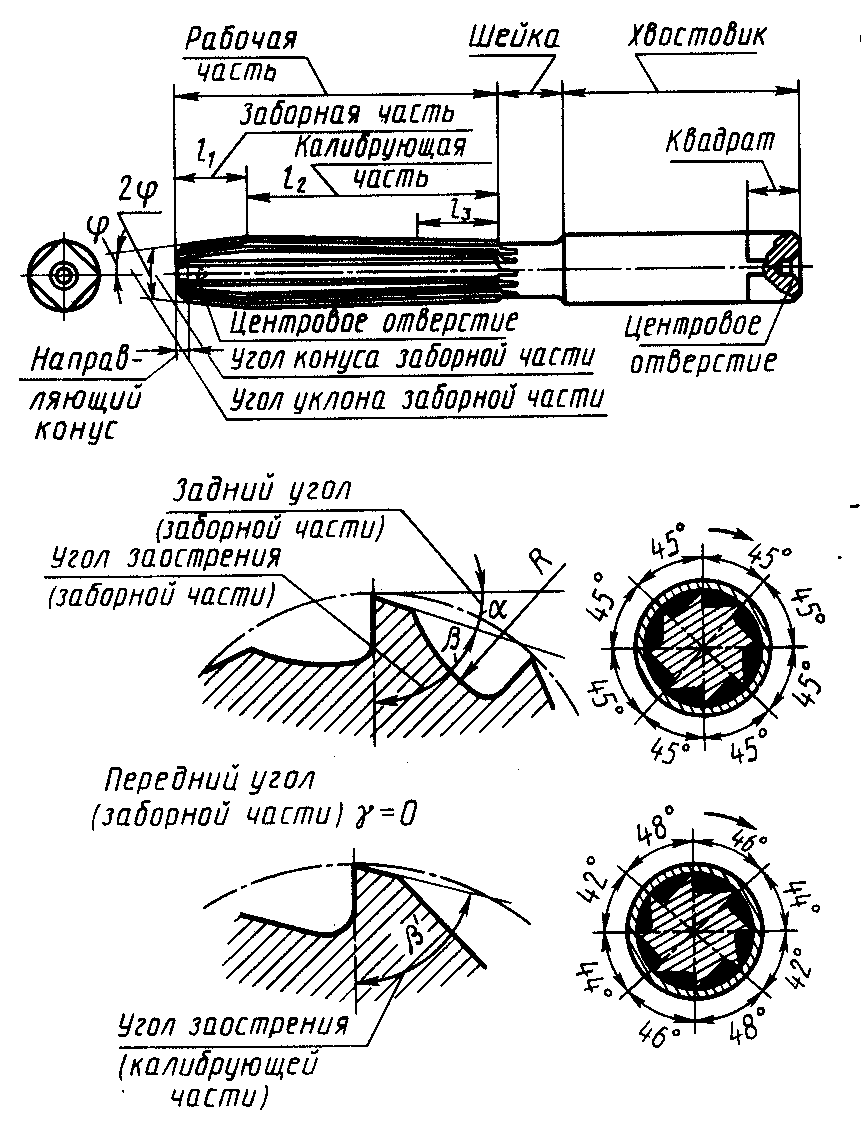

Основные части и геометрические параметры ручной развертки приведены на рис. 9.19. Припуск под развертывание должен быть не более 0,05...0,1 мм на сторону. Больший припуск может привести к быстрому затуплению заборной части развертки, повышению шероховатости поверхности отверстия и снижению точности обработки.

Упражнения по ручному развертыванию отверстий включают выполнение ряда приемов. Приступая к развертыванию, необходимо: выбрать требуемую по размеру развертку (проверить ее маркировку), убедиться в отсутствии забоин и выкрошенных мест на режущих кромках, закрепить заготовку в тисках или установить ее на верстаке (плите) в положении, удобном для работы, взять черновую развертку, смазать заборную часть минеральным маслом и вставить ее в отверстие без перекоса, проверить положение развертки угольником (90⁰), надеть на квадрат хвостовика развертки вороток, слегка нажимая на развертку правой рукой вниз, левой рукой медленно вращать вороток по ходу часовой стрелки, периодически извлекая развертку из отверстия для очистки ее от стружки и смазывания, закончить развертывание тогда, когда ¾ рабочей части развертки выйдет из отверстия. При развертывании глубоких отверстий, расположенных в труднодоступных местах детали, необходимо применять специальные удлинители, надевающиеся на квадрат хвостовика развертки.

В такой же последовательности производится окончательное (чистовое) развертывание.

Вороток нужно вращать медленно, плавно и без рывков. Вращение развертки в обратном направлении недопустимо, так как оно может вызвать задиры на поверхности отверстия или поломку режущих кромок развертки.

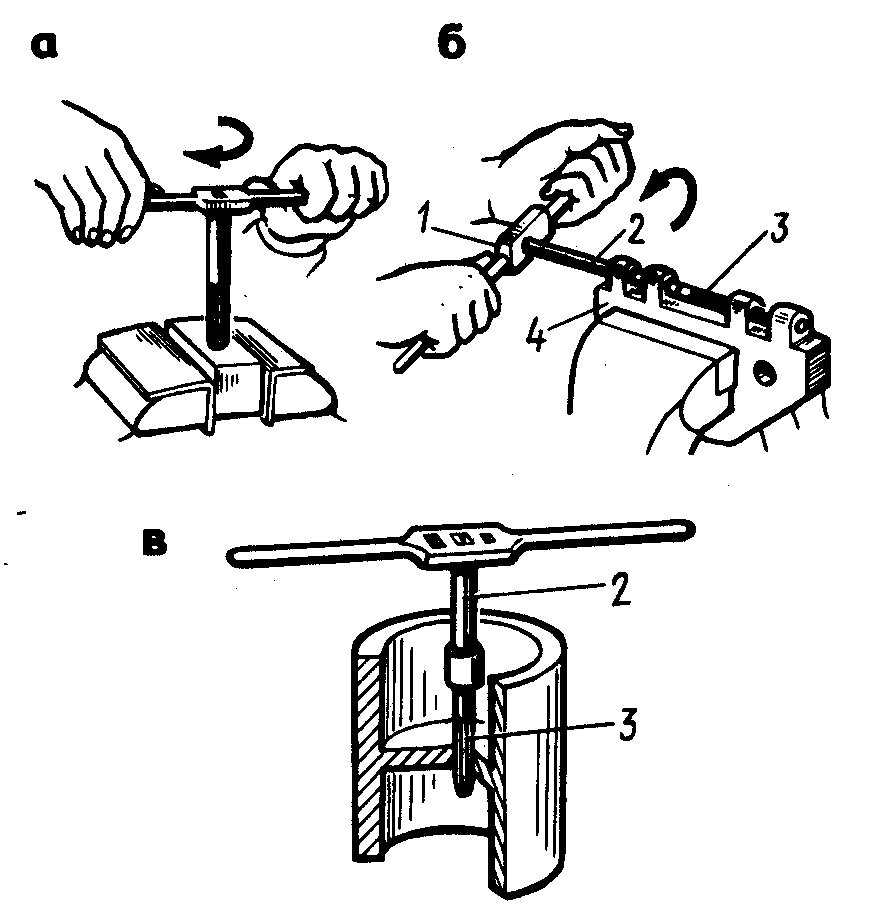

Приемы развертывания ручными развертками показаны на рис.9.20, а...в.

Упражнения по машинному развертыванию производят на сверлильных станках так же, как и сверление. Развертывание лучше выполнять сразу после сверления и зенкерования при одной установке заготовки в тисках или приспособлении. Развертку закрепляют с помощью патрона или переходных втулок в конусе шпинделя станка. В ряде случаев для обеспечения более точного совпадения осей развертки закрепляют в плавающих (качающихся) державках. Скорость резания (частота вращения шпинделя) при развертывании должно быть в 2...3 раза меньше, чем при сверлении сверлом такого же диаметра. Развертывание осуществляется с механической подачей, которая зависит от диаметра развертки, материал заготовки и принимается в пределах 0,5...2,0 мм/об. В качестве смазочно-охлаждающей жидкости применяют: при обработке стальных и бронзовых заготовок – раствор эмульсола, сульфофрезола, минеральное масло; при обработке чугуна и алюминиевых сплавов – керосин, скипидар; при обработке ковкого чугуна и латуни – раствор эмульсола. Упражнения по машинному зенкерованию, зенкованию и развертыванию могут быть в ряде случаев совмещены с выполнением упражнений по сверлению отверстий на сверлильных станках.

Качество поверхности развернутого отверстия проверяют после тщательной протирки внешним осмотром «на свет» для обнаружения задиров, огранки, следов дробления. Точность отверстия определяют в зависимости от его размера и требуемого квалитета точности калибрами-пробками, индикаторными нутромерами, а отверстий диаметром более 50мм - микрометрическими нутромерами.

Правила техники безопасности при развертывании, зенкеровании и зенкованию те же, что и при сверлении.

9.2 Типичные дефекты при обработке отверстий,

причины их появления и способы предупреждения

Таблица 9

Контрольные вопросы:

1. От чего зависят формы и углы заточки режущей части сверла?

2. Почему обработку отверстия развертыванием выполняют вращением развертки по часовой стрелке?

3. От чего зависит износ режущего стержневого инструмента для обработки отверстий?

4. От чего зависит скорость резания при обработке отверстия?

5. Каковы преимущества применения механизированного и стационарного оборудования для обработки отверстий перед их ручной обработкой?

6. Почему для обработки отверстий зенкерованием и развертыванием нельзя применять ручной механизированный инструмент?

Тема 10 Нарезание резьбы

Студент должен:

знать:

• виды резьб;

• инструменты и приспособления, применяемые для резьб внутренних и наружных;

• инструмент, применяемый для определения шага резьбы.

уметь:

• нарезать резьбу на стержне, в отверстии с помощью инструментов;

• определять шаг резьбы с помощью резьбомера;

• производить контроль резьбы.

Оснащение рабочего места: верстак, тиски слесарные, угольники, штангенциркули, вертикально-сверлильные станки, дрели ручные, сверла разные, сверлильные патроны, тиски, подкладки прижимы, эмульсии, резиновые перчатки, резиновые коврики, защитные очки.

Дополнительно требуются метчики ручные; плашки круглые (неразрезные и разрезные); клуппы с раздвижными плашками; резьбовые шаблоны, резьбовые калибры-пробки и кольца; масло машинное; сульфофрезол; различные заготовки для последующего нарезания резьбы метчиками и плашками.

Резьбовые разъемные соединения находят широкое применение в машиностроении. Основными деталями резьбового соединения являются винт и гайка.

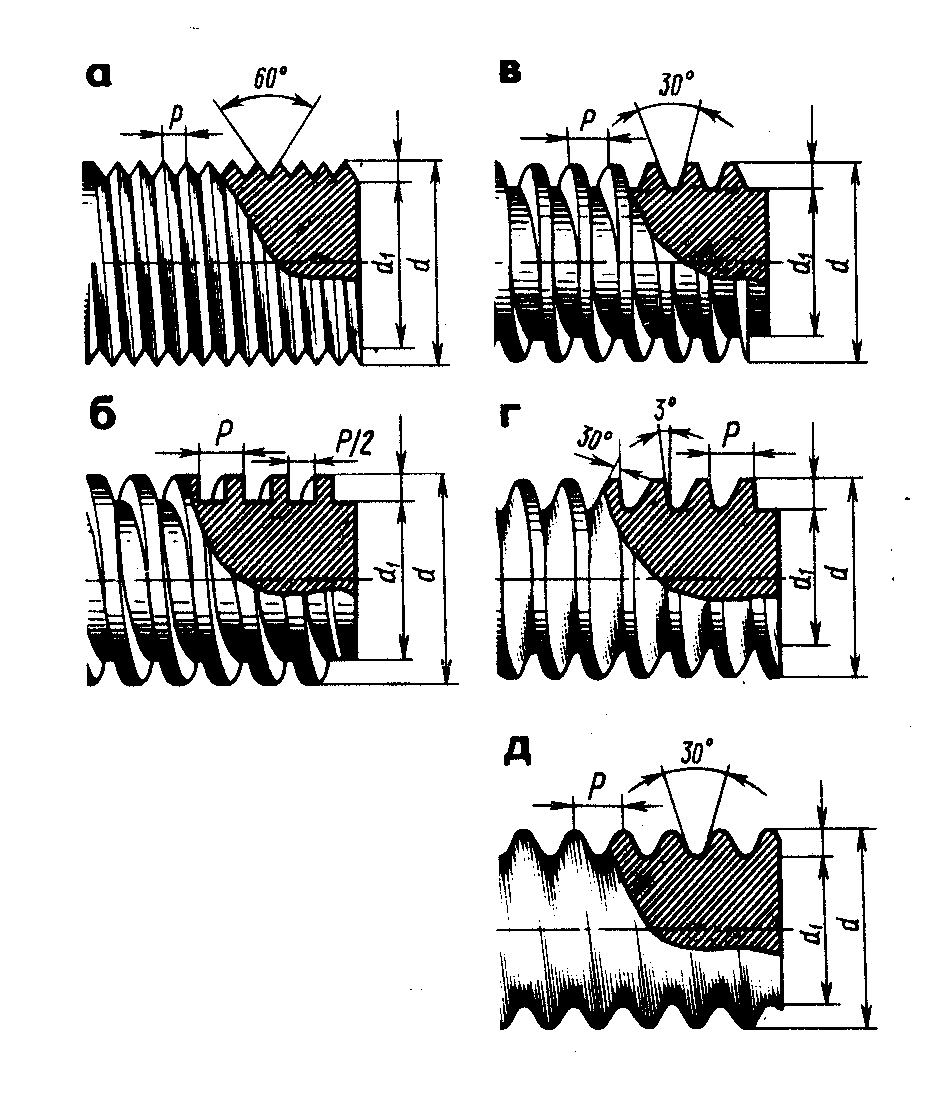

Чаще всего применяют метрическую треугольную резьбу (рис. 10.1, а), которую обычно называют крепежной и используют для крепежных деталей: болтов, винтов, шпилек и гаек. Помимо треугольных резьб бывают резьбы с прямоугольным (рис. 10.1, б), трапецеидальным (рис. 10.1, в), круглым (рис. 10.1, д) профилями и профилем в виде неравнобокой трапеции – упорная резьба (рис. 10.1, г). Резьбы бывают правые и левые. У правых резьб винтовая линия поднимается слева направо (по ходу часовой стрелки). В машиностроении преимущественно применяют правые резьбы.

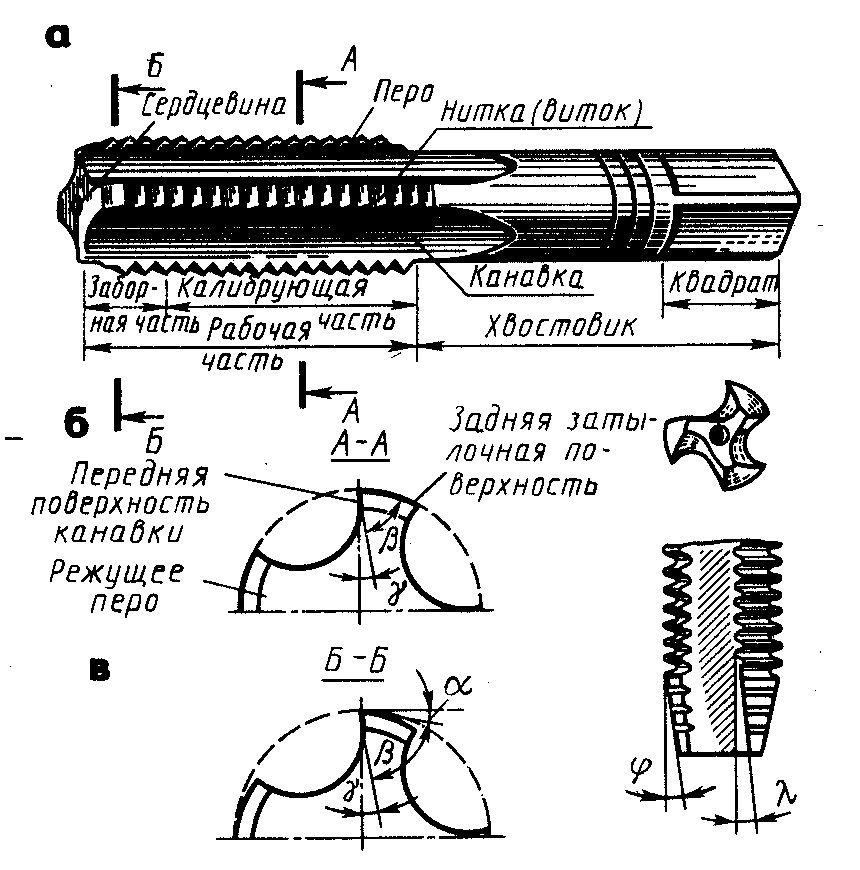

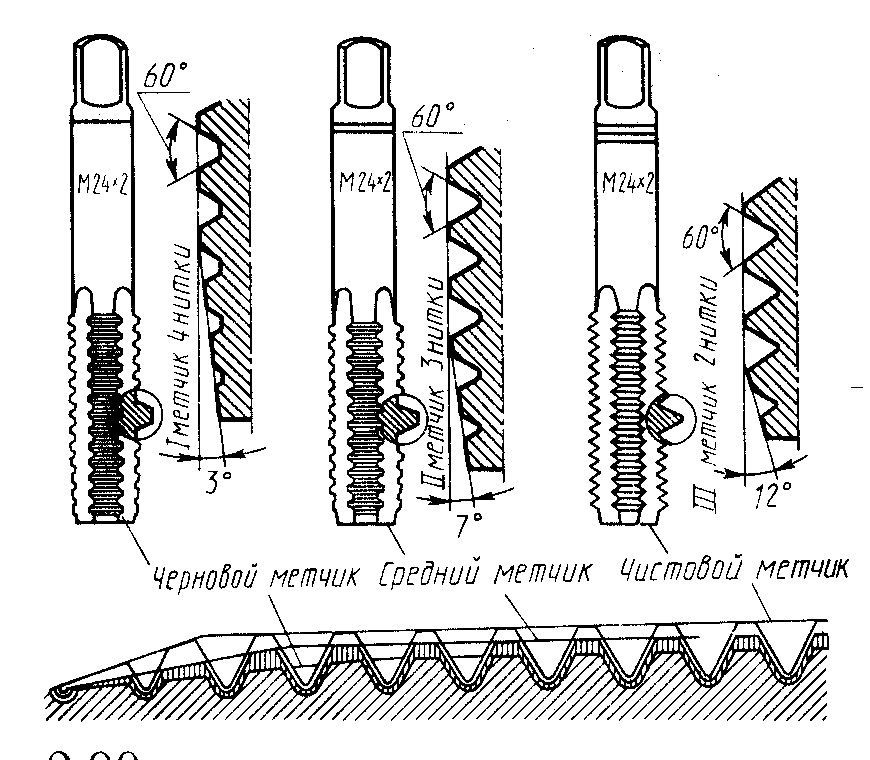

Нарезание резьбы можно производить на станках и вручную. В практике слесарной обработки для нарезания внутренней резьбы в отверстиях применяют метчики, а для нарезания наружной резьбы – плашки различной конструкции. Метчики по назначению делятся на ручные, машинно-ручные, машинные и гаечные. Метчик имеет рабочую часть и хвостовик, заканчивающийся квадратом для воротка (рис.10.2, а). Перо метчика имеет форму клина с соответствующими углами: передним γ, полученным путем заточки передней поверхности канавки (рис.10.2, б) и задним α, полученным путем заточки (затылования) по наружному диаметру режущей части (рис. 10.2, в). Ручные (слесарные) метчики для метрической и дюймовой резьб изготовляют комплектами из двух и трех метчиков. Комплекты из двух штук (черновой и чистовой) применяют для резьб с шагом до 3 мм включительно; из трех штук (черновой, средней и чистовой) – с шагом резьбы свыше 3 мм (рис. 10.3). Полный профиль резьбы имеет только чистовой метчик. Черновой и средний метчики имеют меньшие наружные диаметры. Различна и длина заборного конуса у каждого метчика: у чернового (4...5) Р, у чистового – (1,5...2) Р. Каждый метчик в комплекте имеет на хвостовой части соответственно одну, две или три риски (кольца). В таком же порядке их используют при нарезании резьбы.

П

Диаметр сверла для отверстия под нарезание метрической и дюймовой резьб выбирают по специальным таблицам (см.табл.10.1). Диаметр сверла (мм) для отверстия под резьбу приближенно можно вычислять по формуле

d_св = D – P,

где d_св – диаметр сверла для отверстия под резьбу, мм; D - наружный диаметр резьбы гайки; Р – шаг резьбы, мм.

Глухие отверстия под резьбу нужно сверлить несколько глубже, на величину у = (5...6) Р, чем задана длина резьбы в отверстии.

У

Рисунок 10.3 Комплект ручных

В качестве смазочно-охлаждающей жидкости применяют при нарезании резьбы в стальных и бронзовых заготовках раствор эмульсола, сульфофрезол, минеральное масло, при обработке чугуна и алюминиевых сплавов – керосин, а также без охлаждения.

Качество резьбовой поверхности определяют внешним осмотром для обнаружения задиров и сорванных ниток. Точность резьбы проверяют резьбовыми калибрами-пробками (проходная пробка должна ввинчиваться, непроходная – не ввинчиваться). Резьбу в глухом отверстии проверяют ввертыванием контрольного болта (рис.10.4, в, г).

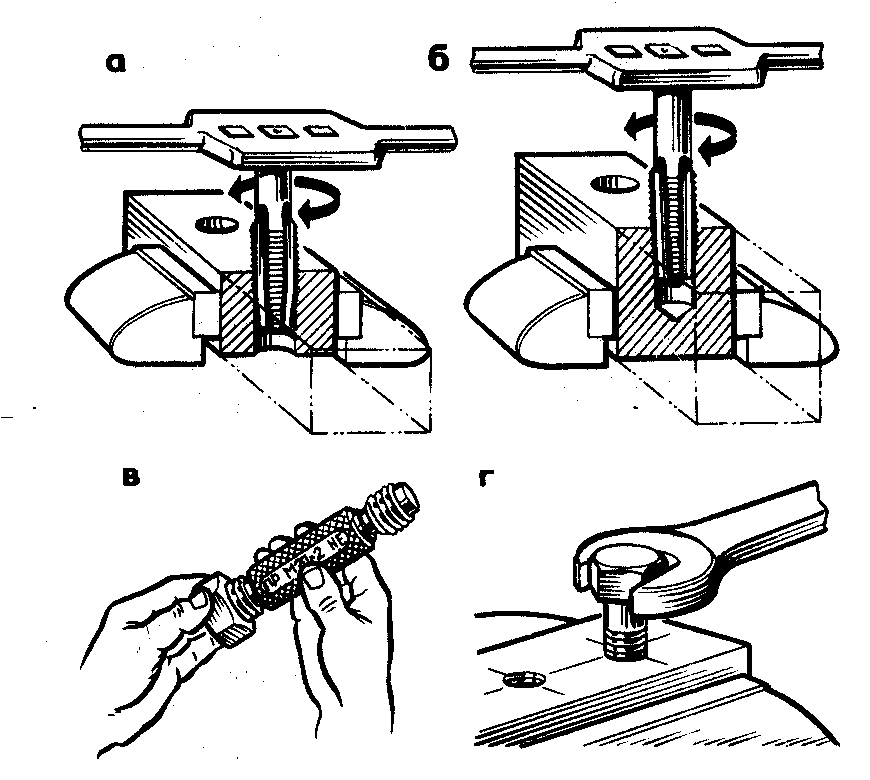

Рисунок 10.4 Приемы нарезания и контроля

внутренней резьбы

При нарезании резьбы метчиками необходимо соблюдать следующие правила: нарезать резьбу полным набором метчиков, не перегружая чистовой метчик; средний и чистовой метчики вводить в отверстие без воротка, не допуская перекоса метчика; при нарезании резьбы в глухих отверстиях метчики периодически вывертывать из отверстия и очищать канавки от стружки, а при обработке мелких заготовок также удалять стружку из отверстия; для предохранения метчиков от поломок, повышенного усилия (крутящего момента), передаваемого рукой слесаря, применять вороток, соответствующий данному диаметру нарезаемой резьбы; для получения качественной резьбы и предохранения метчиков от поломок из-за повышенного трения и нагрева обязательно применять смазывающе-охлаждающую жидкость.
