Одновременно проверяют:

• расстояние между внутренними гранями бандажей

• толщину бандажей и их гребней

• прокат

• подрез гребня

При малой ревизии букс открывают контрольную крышку, удаляют смазку и осматривают состояние стопорной планки и ее крепление, состояние переднего подшипника и производят ультразвуковую дефектоскопию оси колесной пары. После этого закладывают свежую смазку и закрывают контрольную крышку. В эксплуатации следят за величиной температуры нагрева подшипников буксы, которая не должна превышать 35ºС.

Причинами повышенного нагрева подшипников могут быть перекос подшипников при монтаже, отсутствие смазки, попадание посторонних предметов в смазку, разрушение сепараторов подшипников и др.

Обыкновенное освидетельствование

При обыкновенном освидетельствовании выполняют:

• предварительный осмотр до очистки с целью лучшего выявления ослабления или сдвига колес на оси и трещин в элементах

• демонтаж корпусов букс и редуктора, ревизию с промывкой редукторных и буксовых подшипников (без съема внутренних колец буксовых подшипников)

• осмотр шариковых и роликовых подшипников

• осмотр поверхности зубьев зубчатого колеса и малой шестерни

• УЗД оси

• наличие установленных клейм и знаков

Полное освидетельствование

Полное освидетельствование колесных пар производят при формировании, ремонте со сменой элементов, перепробеге, неясности клейм и знаков, при ползуне глубиной более 1мм, при сходе с рельсов и с дефектами норм эксплуатации. При полном освидетельствовании вагона выполняют все те же работы, что при обыкновенном и дополнительно производят следующие операции:

• после разборки редуктора и букс снимают внутренние кольца буксовых подшипников и лабиринтные кольца, разбирают узел малой шестерни

• производят магнитную дефектоскопию шеек, средних и предподступичных частей оси, зубчатого колеса, малой шестерни. Особое внимание должно быть обращено на их галтели, где наиболее вероятно образование трещин

• осмотр подшипников на удлиненной ступице

• осуществляют магнитную дефектоскопию зубьев зубчатого колеса и малой шестерни

Проверку магнитным дефектоскопом удлиненной ступицы выполняют только в случае съема с нее элементов редуктора.

Мерительные инструменты колесных пар

При освидетельствовании колесных пар в депо используется контрольно-измерительный инструмент:

• штангенциркуль-скоба - для измерения диаметра колес по кругу катания

• максимальный шаблон

• шаблон для измерения вертикального подреза гребня

• абсолютный шаблон

• штихмасс - для измерения расстояния между элементами колесной пары и внутреннего диаметра бандажа, для замера расстояния между внутренними гранями бандажей колесной пары

• приспособление с индикаторной головкой для замера глубины ползуна

• толщиномер для измерения толщины и местного уширения бандажа обода цельнокатаного колеса

• штангенциркуль для измерения ширины бандажей

• ультразвуковой дефектоскоп для прозвучивания осей колесной пары, валов тяговых двигателей и др. для выявления внутренних дефектов.

• магнитный дефектоскоп для выявления поверхностных трещин в деталях подвижного состава (серьга, болт подвески редуктора, кронштейн рельсосмазывателя и др.)

Прокат, ползун, навар и толщину гребня измеряют абсолютным шаблоном. Прокат определяют по кругу катания, Расположенному на расстоянии 70 мм от внутренней грани колеса. При измерении глубины проката риски и должны совпадать. Опустив опорную скобу на вершину гребня, надо прижать вертикальную грань шаблона и лапку к внутренней грани обода колеса. Определяют прокат по делению шкалы на движке против риски на ножке. Ползун и навар находят по разности показаний в месте дефекта и в

Рис. Абсолютный шаблон Рис. Индикаторная головка

Рис. Максимальный шаблон и контршаблон Рис. Шаблон для замера верт. подреза

гребня

Рис. Штангенциркуль Рис. Штихмасс

неизношенном месте. Если дефект смещен относительно круга катания колеса, то перед измерением регулируют движок. Для определения толщины гребня движок , установленный на расстоянии 18 мм от вершины гребня, на которую опирается опорная скоба , надо переместить до касания с поверхностью гребня. По шкале на направляющей , установившейся против риски , находят толщину гребня. Для выявления тонкомерного гребня колеса пользуются браковочным вырезом шаблона глубиной 18 и шириной 25 мм.

Периодичность проверки колесных пар с помощью контрольно-измерительного инструмента в депо

Буксовый узел

Буксы служат для передачи веса кузова с тележками на шейки осей колесных пар, а также тяговых и тормозных усилий от колесных пар на рамы тележек.

Буксы монтируются на шейках оси колесной пары. Они служат опорами для пружин надбуксового подвешивания, и через них

Рис. Общий вид буксового узла

передается усилие от веса кузова и пассажиров на ось колесной пары, колеса и далее на ходовые рельсы.

В состав каждой буксы входят следующие элементы:

• корпус

• два роликоподшипника

• большое и малое дистанционные кольца между подшипниками

• упорное кольцо

• осевая гайка

• стопорная планка

• упорная (крепительная) крышка

• контрольная (смотровая) крышка

• лабиринтовое кольцо (воротник буксы)

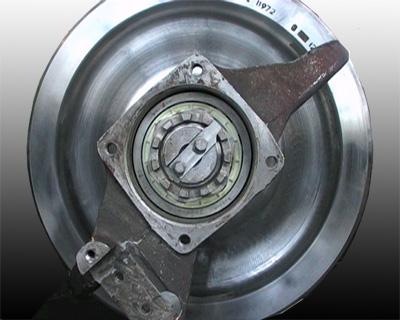

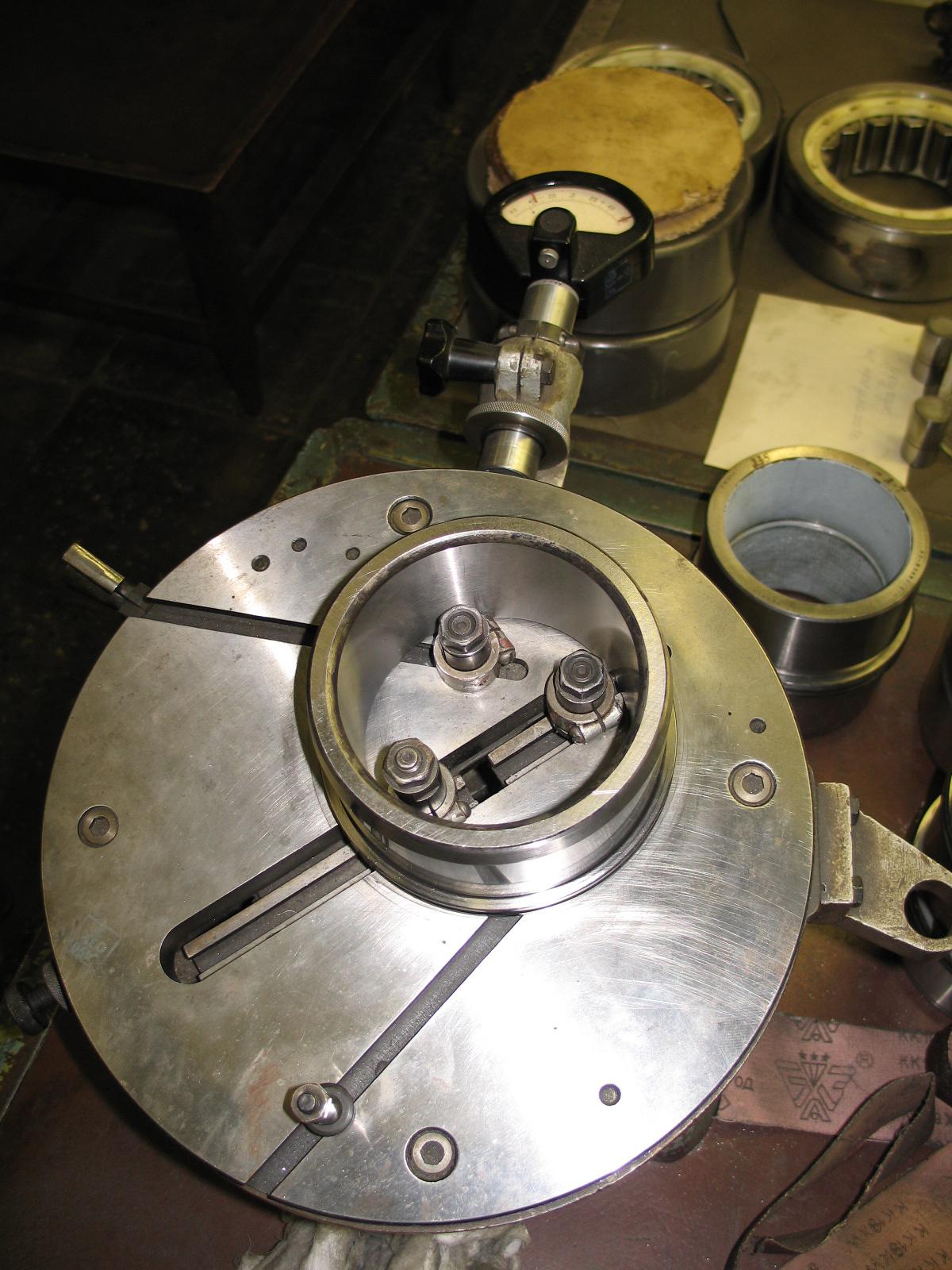

Фото. Аппарат для контроля Фото. Монтаж корпуса буксы на шейку диаметра колец подшипников оси колесной пары

Роликоподшипники состоят из наружного кольца с сепаратором и роликами и внутреннего кольца, насаживаемого на шайбу в горячем состоянии. Внутри корпуса буксы размещены два цилиндрических роликовых подшипника, благодаря которым износ шейки колесной оси практически отсутствует, так как во время вращения оси трение происходит между роликами и наружными поверхностями внутренних колец подшипника, насаженных на шейку оси. Корпус буксы выполнен из стального литья. С боковых сторон к корпусу прилиты кронштейны - крылья. На левом и правом крыле каждой буксы прилит кронштейн для крепления бруса токоприемника. В крыльях предусмотрены сверху гнезда для установки пружин надбуксового подвешивания, а снизу простроганы гребенки для соединения с поводками. В верхней части к корпусу буксы приварен штырь, который при сборке тележки входит в вертикальное отверстие продольной балки рамы тележки и должен обеспечивать связь колесной пары и рамы тележки при изломе поводков

Рис. Общий вид буксового узла

Редукторный узел

Редуктор предназначен для передачи крутящего момента с вала якоря тягового двигателя через карданную муфту на колесную пару с учетом имеющегося передаточного отношения. Редуктор колесной пары одноступенчатый цилиндрический с косым зубом. Передаточное отношение редуктора 5,33. Монтируется он на удлиненной ступице или втулке колеса.

Рис. Колесная пара. Разрез

Тяговый редуктор состоит из следующих элементов:

• большого зубчатого колеса , напрессованного на удлиненную ступицу или втулку первого колеса

• шестерни , выполненной заодно с валом и находящейся в зацеплении с зубчатым колесом

• двух больших подшипников - шарикового и роликового , также напрессованных на удлиненную ступицу колеса или втулку

• двух больших лабиринтных крышек и с лабиринтными кольцами и

• двух уплотнительных колец раздельной смазки и , установленных с внутренней стороны больших подшипников

• двух малых подшипников - шарикового и роликового , напрессованных на вал шестерни

• уплотнительных колец раздельной смазки и , расположенных с внутренней стороны малых подшипников

• запорного лабиринтного кольца , установленного с наружной стороны малого роликового подшипника

• шайбы и трех болтов, крепящих малый шариковый подшипник

• крышек, прижимающих наружные кольца малых подшипников и тем самым фиксирующих малую шестерню в верхней половине корпуса редуктора

• верхней и нижней половины корпуса

Тяговый редуктор имеет систему раздельной смазки. Она заключается в том, что полости подшипников заполняют густой смазкой ЛЗ-ЦНИИ, а в полость редуктора заливают жидкую смазку - нигрол, ТАП 15. Нижняя часть большого зубчатого колеса должна находиться в смазке. Полости друг от друга отделены лабиринтными уплотнителями раздельной смазки. В процессе эксплуатации густую смазку дополняют с помощью шприцев через пресс-масленки, установленные в крышках редуктора. Корпус редуктора представляет собой массивную коробку, состоящую из двух половин. Фланцы верхней и нижней половин соединены болтами.

Через люк в верхней половине корпуса редуктора осматривают зубья передачи и добавляют в редуктор смазку. Через люк на
