Еще
раз
выполнить
команду
Place Attribute.
В
появившемся
окне
Place Attribute
в
области
Attribute Category
выделить
цветом
Component,
а
в
области
Name
выбрать
Туре
.
В
открывающемся
списке
Text Style
назначить
Part Style.
Установить
выравнивание
текста
Justification
по
вертикали
—
центр
,
а
по
горизонтали
слева
.
Установить
курсор
в
точку
(17;
10)
и
нажать
кнопку
ОК
(
рис
. 3.6.7).
Рисунок
3.6.7
Записать
посадочное
место
резистора
в
библиотеку
элементов
ЭРЭ
.lib.
Для
этого
выполнить
команды
File/Save,
в
появившемся
окне
щелкнуть
по
кнопке
Library,
в
открывшемся
окне
выбрать
библиотеку
ЭРЭ
.lib.
В
поле
Pattern
набрать
имя
элемента
«
ОМЛТ
-0.125»
и
нажать
кнопку
ОК
.
3.7.
Р
АЗРАБОТКА
ПОСАД О ЧНОГО
М ЕСТА
ЭЛЕКТРИЧЕСКОГО
СОЕДИНИТЕЛЯ
ОНКС
-10
Если
программа
Pattern Editor
не
закрывалась
,
то
конфигурация
сохранилась
(
см
.
раздел
3.2,
настройка
конфигурации
)
и
можно
сразу
приступать
к
созданию
посадочного
места
соединителя
.
Порядок
создания
ПМ
электрического
соединителя
ОНКС
-10
Выполнить
команды
Options/Pad Style.
В
открывшемся
диалоговом
окне
Options Pad Style
в
списке
Current Style
имеется
лишь
один
стиль
Default (
рис
. 3.7.1,
а
).
Для
формирования
своих
собственных
стилей
нажать
кнопку
Сору
.
В
открывшемся
диалоговом
окне
Copy Pad Style (
рис
. 3.7.1,
б
)
в
поле
Pad Name
набрать
имя
нового
стиля
Kpl.4/0.8
и
нажать
кнопку
ОК
.
Рисунок
3.7.1,
а
,
б
В
диалоговом
окне
Options Pad Style
в
списке
Current
Style
выбрать
появившийся
стиль
Kpl.4/0.8
и
нажать
кнопку
Modify (Simple).
В
открывшемся
диалоговом
окне
Modify Pad
Style (Simple)
в
списке
Туре
выбрать
штыревой
тип
вывода
(Thru)
и
установить
для
него
круглую
форму
контактной
площадки
.
Для
этого
в
поле
Pad Definition (
описание
контактной
площадки
)
в
открывающемся
списке
Shape
выбрать
значение
Ellipse.
Установить
размеры
эллипса
Height
(
высота
)
и
Width (
ширина
)
равными
1,4
мм
,
а
диаметр
установить
равным
0,8
мм
в
поле
Hole (
рис
. 3.7.2).
Рисунок
3.7.2
Выполнить
команду
Options Pad Style.
В
открывшемся
диалоговом
окне
Options Pad Style
в
списке
Current Style
выбрать
стиль
Kpl.4/0.8 (
рис
. 3.7.3).
Рисунок
3.7.3
Выполнить
команду
Place Pad.
В
появившемся
окне
Place Pad
ввести
1
в
поле
Starting
Pad Number
и
1
в
поле
Increment Pad Number.
Поставить
курсор
в
точку
(20; 30)
и
щелкнуть
ЛК
.
Перевести
курсор
в
точку
(20; 27,5)
и
щелкнуть
ЛК
.
Установить
курсор
в
точку
(20; 25),
щелкнуть
ЛК
,
переставить
курсор
в
точку
(20; 22,5)
и
нажать
ЛК
.
Переместить
курсор
в
точку
(20; 20),
щелкнуть
ЛК
,
перетащить
его
в
точку
с
координатами
(20; 17,5),
щелкнуть
ЛК
,
переместить
курсор
в
точку
(20; 15),
щелкнуть
ЛК
,
затем
ПК
.
Будут
установлены
контактные
площадки
под
выводы
электрического
соединителя
(
рис
. 3.7.4).
Рисунок
3.7.4
Перенумеровать
контакты
.
Для
этого
выполнить
команды
Utils/Renumber.
В
ре
-
зультате
откроется
диалоговое
окно
Utils Renumber.
В
нем
установить
режим
перенумерации
контактов
(
в
поле
Туре
выбрать
Pad Number).
Проверить
,
чтобы
начальный
номер
контакта
(Starting Pad Number)
и
приращение
нумерации
(Increment Value)
были
равны
единице
.
Нажать
кнопку
ОК
.
После
этого
поочередно
щелкнуть
ЛК
в
центре
каждой
КП
.
Щелкнуть
ПК
.
Снова
вызвать
команду
Utils/Renumber.
В
открывшемся
диалоговом
окне
в
поле
Туре
выбрать
Default Pin Designator,
установить
Starting Pin Des
и
Increment Value
равными
единице
(
см
.
рис
. 3.7.5).
Также
нажать
ОК
.
После
этого
поочередно
щелкнуть
ЛК
в
центре
каждой
КП
.
Щелкнуть
ПК
.
Рисунок
3.7.5
Нарисовать
прямоугольный
контур
электрического
соединителя
.
Для
этого
выбрать
текущим
слой
Top Silk.
Выполнить
команду
Place Line.
Установить
курсор
в
1-
ю
точку
(17,5; 12,5)
и
щелкнуть
ЛК
.
Перевести
курсор
во
2-
ю
точку
(22,5; 12,5)
и
щелкнуть
ЛК
.
Переместить
курсор
в
3-
ю
точку
(22,5; 32,5)
и
щелкнуть
ЛК
.
Установить
курсор
в
4-
ю
точку
(17,5; 32,5),
щелкнуть
ЛК
.
И
,
наконец
,
переместить
курсор
снова
в
1-
ю
точку
(17,5;
12,5),
щелкнуть
ЛК
,
а
затем
ПК
(
рис
. 3.7.6).
Рисунок
3.7.6
Установить
точку
привязки
элемента
.
Для
этого
выполнить
команду
Place Ref Point.
Поставить
курсор
в
точку
(20; 30)
и
щелкнуть
ЛК
,
затем
ПК
.
Ввести
атрибуты
элемента
.
В
качестве
атрибутов
введем
места
для
размещения
позиционного
обозначения
и
типа
элемента
.
Выполнить
команду
Place Attribute.
В
результате
появится
диалоговое
окно
Place Attribute.
В
области
Attribute
Category
выбрать
Component,
а
в
области
Name
выбрать
RefDes.
В
открывающемся
списке
Text Style
установить
Part
Style.
Если
его
в
списке
нет
,
то
в
окне
Place Attribute
щелкнуть
по
кнопке
Text Styles,
а
в
следующем
открывшемся
окне
Options Text Style
щелкнуть
кнопку
Add.
В
дополнительном
окне
Add Text Style
в
поле
Style Name
ввести
имя
Part Style
и
нажать
кнопку
ОК
.
После
этого
в
окне
Options Text Style
появится
набранный
стиль
.
Выделить
его
цветом
и
щелкнуть
Записать
посадочное
место
электрического
соединителя
в
библиотеку
элементов
ЭРЭ
.lib.
Для
этого
выполнить
команды
File/Save,
в
появившемся
окне
щелкнуть
по
кнопке
Library,
в
открывшемся
окне
выбрать
библиотеку
ЭРЭ
.
НЬ
.
В
поле
Pattern
набрать
имя
элемента
«
ОНКС
-10»
и
нажать
кнопку
ОК
.
Итак
,
посадочные
места
для
электрорадиоэлементов
схемы
разработаны
.
Можно
приступать
к
выполнению
следующей
процедуры
—
упаковке
выводов
ЭРЭ
.
по
кнопке
Close.
В
диалоговом
окне
Place Attribute
в
зоне
Text
Style
появится
имя
PartStyle.
Выравнивание
текста
Justification
задать
по
центру
.
Нажать
кнопку
ОК
.
Установить
курсор
в
точку
с
координатами
(20; 34,5)
и
щелкнуть
ЛК
.
Вновь
выполнить
команду
Place Attribute.
В
появившемся
окне
Place Attribute
в
области
Attribute Category
выделить
цветом
Component,
а
в
области
Name
выбрать
Туре
.
В
открывающемся
списке
Text Style
назначить
Part Style.
Установить
выравнивание
текста
Justification
по
вертикали
центр
.
Нажать
кнопку
ОК
.
Переместив
курсор
в
точку
(20; 11),
щелкнуть
ЛК
,
а
затем
ПК
(
рис
. 3.7.7).

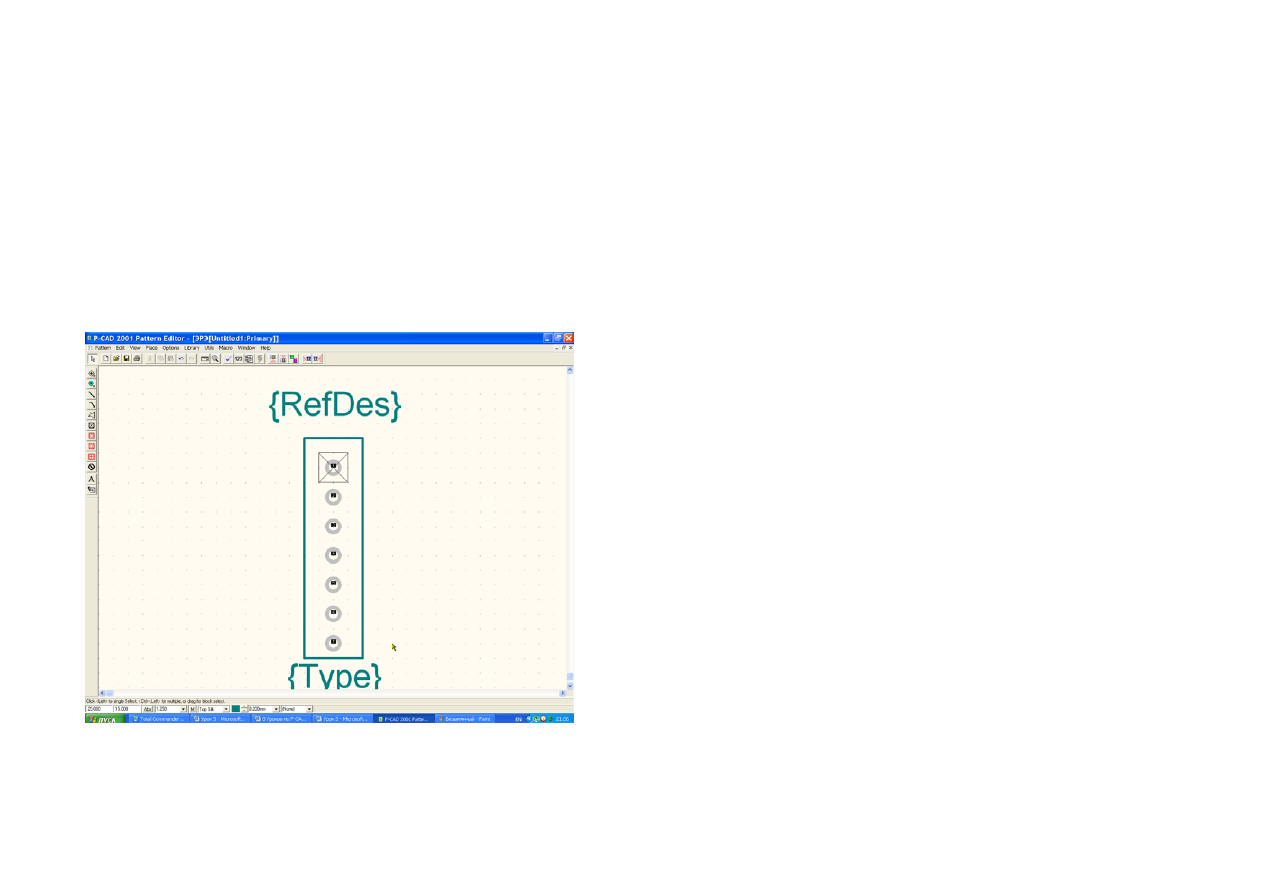

Рисунок
3.7.7
