Щелкнуть
два
раза
по
имени
стиля
(3.5).
Ввести
атрибуты
элемента
.
В
качестве
атрибутов
введем
место
для
размещения
позиционного
обозначения
и
надпись
типа
элемента
.
Выполнить
команду
Place Attribute.
Откроется
диалоговое
окно
Place Attribute (
Признак
).
В
нем
в
области
Attribute Category (
Категория
признака
)
назначить
Component
(
Компонент
).
В
области
Name (
Имя
)
выбрать
RefDes
(
Позиционное
обозначение
).
В
открывающемся
списке
Text Style
установить
3.5.
Выравнивание
текста
Justification
задать
по
вертикали
—
низ
,
а
по
горизонтали
—
центр
.
Нажать
кнопку
ОК
.
Установить
курсор
в
точку
с
координатами
(13,75;
18,75)
и
щелкнуть
ЛК
,
а
затем
ПК
.
Вновь
щелкнуть
ЛК
,
в
результате
вновь
появится
диалоговое
окно
Place Attribute.
Выбрать
в
нем
в
области
Attribute Category
назначение
Component.
В
области
Name —
Туре
.
В
открывающемся
списке
Text Style
задать
стиль
3.5.
Выравнивание
текста
Justification
задать
по
вертикали
и
по
горизонтали
—
центр
.
Нажать
ОК
.
Установить
курсор
в
точку
с
координатами
(15; 13,75),
нажать
и
удерживать
ЛК
.
Нажать
клавишу
буквы
R
для
разворота
атрибута
на
90°.
Результат
показан
на
рис
. 3.2.10.
Рисунок
3.2.10
Сохранить
посадочное
место
в
библиотеку
.
Для
этого
выполнить
команды
Pattern/Save As.
В
результате
откроется
диалоговое
окно
Pattern Save As.
Здесь
щелкнуть
по
кнопке
Library,
в
открывшемся
окне
выбрать
библиотеку
ЭРЭ
.lib.
Выключить
метку
занесения
информации
в
библиотеку
как
от
-
дельного
элемента
(Create Component).
В
поле
Pattern
набрать
имя
элемента
401.14 (
рис
. 3.2.11)
и
нажать
кнопку
ОК
.
Рисунок
3.2.11
3.3.
С
ОЗ ДАНИЕ
П ОСАДО Ч НОГО
МЕ СТА
ДЛЯ
МИКРОС ХЕМЫ
К
511
ПУ
2
СО
Ш ТЫРЕВЫ МИ
ВЫВОДАМИ
Для
этого
необходимо
выполнить
следующие
операции
.
Загрузить
редактор
Patter Editor.
Настроить
конфигурацию
графического
редактора
:
1.
Для
чего
выполнить
команды
Options/Configure.
Появляется
диалоговое
окно
Options Configure.
В
этом
окне
в
области
Units
выбрать
mm —
миллиметры
как
основную
систему
единиц
,
в
области
Workspace Size
задать
значение
ширины
Width,
равное
210
и
высоты
— Height,
равное
297.
Остальные
поля
оставить
без
изменения
(

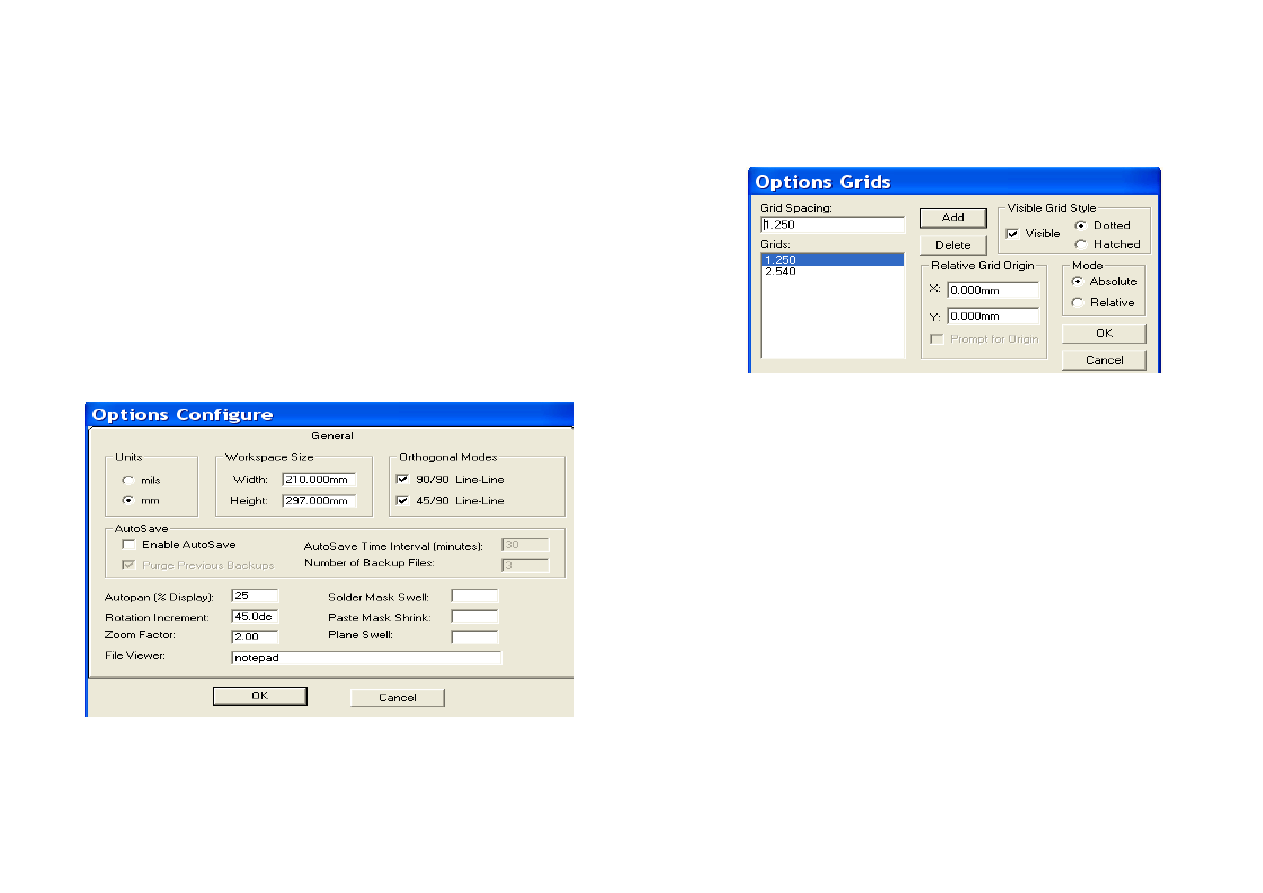

рис
. 3.3.1).
Нажать
кнопку
ОК
.
Рисунок
3.3.1
2.
Выполнить
команды
Options/Grids.
Появится
одноименное
диалоговое
окно
Options Grids.
В
этом
окне
установить
новую
сетку
графического
редактора
с
шагом
,
равным
1,25
мм
(
для
этого
в
области
Grid Spacing
набрать
на
клавиатуре
1.25
и
нажать
кнопку
Add) (
рис
. 3.3.2).
Нажать
кнопку
ОК
.
Рисунок
3.3.2
3.
Установить
курсор
в
точку
с
координатами
(10; 10)
и
нажать
на
клавишу
«
серый
плюс
»
клавиатуры
,
приближающую
область
рисования
.
Установить
текущую
линию
рисования
.
Выполнить
команды
Options/Current Line.
В
открывшемся
диалоговом
окне
Options Current Line
в
поле
Line Width
набрать
новую
ширину
линии
0,2
мм
и
нажать
кнопку
Add (

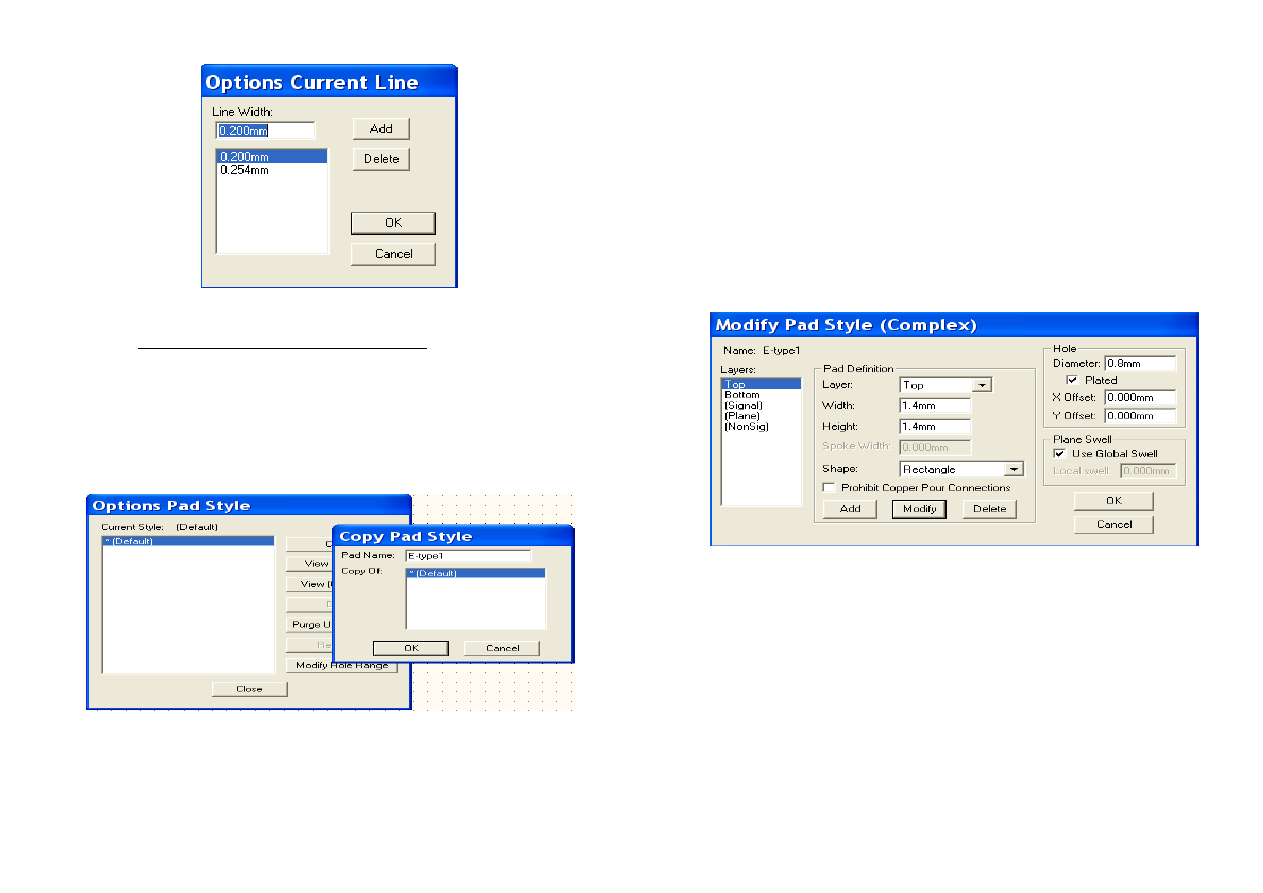

рис
. 3.3.3),
а
затем
кнопку
ОК
.
Рисунок
3.3.3
Порядок
создания
посадочного
места
Выполнить
команды
Options/Pad Style.
В
одноименном
окне
в
списке
Current Style
обычно
имеется
лишь
один
стиль
Default (
По
умолчанию
) (
рис
. 3.3.4,
а
).
Для
формирования
своих
собственных
стилей
нажать
кнопку
Сору
.
В
открывшемся
диалоговом
окне
Copy Pad Style
в
поле
Pad Name
набрать
имя
нового
стиля
E-typel (
рис
. 3.3.4,
б
)
и
нажать
кнопку
ОК
.
Рисунок
3.3.4,
а
,
б
В
диалоговом
окне
Copy Pad Style
в
списке
Current Style
выбрать
появившийся
стиль
E-type l
и
нажать
кнопку
Modify
(Complex).
В
открывшемся
диалоговом
окне
Modify Pad Style
(Complex)
в
списке
Layers (
Слои
)
выбрать
слой
Тор
(
Верхний
)
и
установить
для
него
прямоугольную
форму
контактной
площадки
.
Для
этого
в
поле
Pad Definition (
Описание
контактной
площадки
)
в
открывающемся
списке
Shape
(
Форма
)
выбрать
значение
Rectangle (
Прямоугольник
),
установить
размеры
,
равные
по
высоте
(Height) 1,4
мм
и
по
ширине
(Width) 1,4
мм
,
и
нажать
кнопку
Modify (
модифици
-
ровать
).
Установить
параметры
сверления
контакта
.
В
области
Hole
задать
диаметр
сверления
(Diameter),
равный
0,8
мм
.
Результат
представлен
на
рис
. 3.3.5.
Рисунок
3.3.5
В
списке
Layers
выбрать
нижний
слой
(Bottom)
и
установить
для
него
такие
же
установки
,
как
и
для
верхнего
слоя
,
и
нажать
кнопку
Modify.
Аналогично
выполнить
настройку
контактной
площадки
и
для
сигнального
слоя
(Signal).
Нажать
кнопку
ОК
.
В
диалоговом
окне
Options Pad Style
настроить
стиль
E-
type l
по
умолчанию
(
рабочим
стилем
).
Для
этого
нужно
дважды
щелкнуть
ЛК
по
имени
стиля
E-type l
в
списке
.
Выполнить
команды
Options/Pad Style.
В
одноименном
окне
в
списке
Current Style
обычно
имеется
лишь
один
стиль
Default (
рис
. 3.3.6,
а
).
Рисунок
3.3.6,
а
Для
формирования
следующего
стиля
необходимо
нажать
кнопку
Сору
.
В
открывшемся
диалоговом
окне
Copy
Pad Style
в
поле
Pad Name
набрать
имя
нового
стиля
E-type2
(

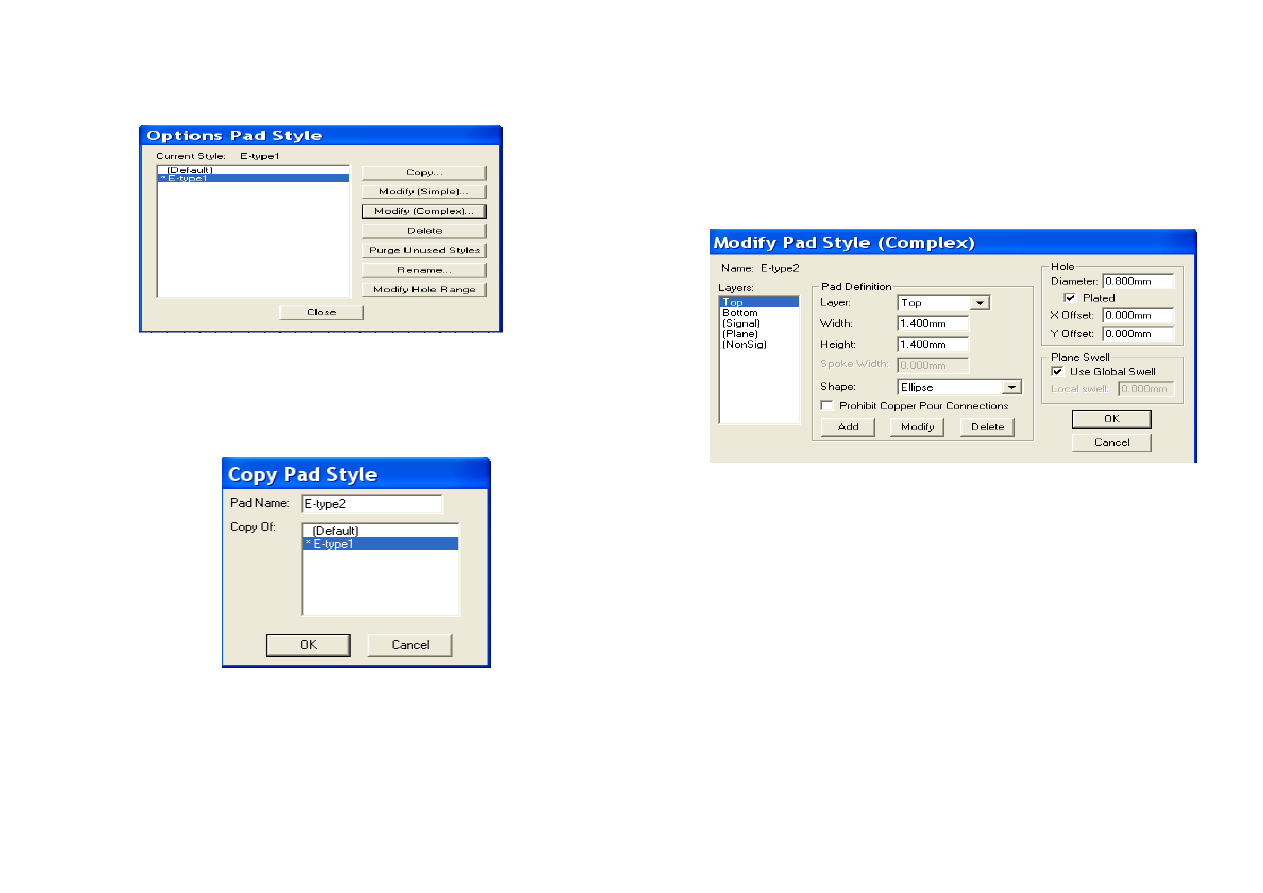

рис
. 3.3.6,
б
)
и
нажать
кнопку
ОК
.
Рисунок
3.3.6,
б
В
диалоговом
окне
Copy Pad Style
в
списке
Current Style
выбрать
появившийся
стиль
E-type2
и
нажать
кнопку
Modify
(Complex).
В
открывшемся
диалоговом
окне
Modify Pad Style
(Complex)
в
списке
Layers
выбрать
слой
Тор
и
установить
для
него
круглую
форму
контактной
площадки
.
Для
этого
в
поле
Pad Definition
в
открывающемся
списке
Shape
выбрать
значение
Ellipse (
Эллипс
),
установить
размеры
,
равные
по
высоте
(Height) 1,4
мм
и
по
ширине
(Width) 1,4
мм
,
и
нажать
кнопку
Modify (
Модифицировать
).
Установить
параметры
сверления
контакта
.
В
области
Hole
задать
диаметр
сверления
(Diameter),
равный
0,8
мм
.
Результат
представлен
на
рис
. 3.3.7.
Рисунок
3.3.7
В
списке
Layers
выбрать
нижний
слой
(Bottom)
и
установить
для
него
такие
же
установки
,
как
и
для
верхнего
слоя
,
и
нажать
кнопку
Modify.
Аналогично
выполнить
настройку
контактной
площадки
и
для
сигнального
слоя
(Signal).
Нажать
ОК
.
Установить
контактные
площадки
посадочного
места
микросхемы
.
Для
этого
выполнить
команду
Place Pad.
Сначала
следует
установить
первую
контактную
площадку
квадратной
формы
.
Для
этого
установить
курсор
в
точку
с
координатами
(10; 25)
и
щелкнуть
ЛК
.
В
результате
появится
первая
контактная
площадка
квадратной
формы
.
Затем
необходимо
установить
остальные
тринадцать
КП
,
но
уже
круглой
формы
.
Выполнить
команды
Options/Pad
Style.
В
диалоговом
окне
Options Pad Style
настроить
стиль
E-
type2 no
умолчанию
(
рабочий
стиль
).
Для
этого
нужно
дважды
щелкнуть
ЛК
по
имени
стиля
E-type2
в
списке
.
Поставить
курсор
в
точку
с
координатами
(10; 22,5)
и
щелкнуть
ЛК
.
Перевести
курсор
в
точку
(10; 20)
и
щелкнуть
Л
К
.
И
так
далее
в
точках
с
координатами
: (10; 17,5), (10; 15),
(10; 12,5), (10; 10), (17,5; 10), (17,5; 12,5), (17,5; 15), (17,5; 17,5),
(17,5; 20), (17,5; 22,5)
и
(17,5; 25).
В
завершение
щелкнуть
ЛК
,
а
затем
ПК
.
Результат
представлен
на
рис
. 3.3.8.
Рисунок
3.3.8
В
строке
параметров
открыть
список
слоев
и
назначить
текущим
слой
Top Silk (
рис
. 3.3.9).
Рисунок
3.3.9
Начертить
контур
микросхемы
.
Для
этого
выполнить
команду
Place Line.
Установить
курсор
в
первую
точку
с
координатами
(11,25; 26,5)
и
щелкнуть
ЛК
.
Перевести
курсор
во
вторую
точку
(11,25; 8,75)
и
щелкнуть
ЛК
.
Перевести
курсор
в
3-
ю
точку
(16,25; 8,75)
и
щелкнуть
ЛК
.
Затем
в
4-
ю
точку
(16,25; 26,25)
и
ЛК
.
Далее
перевести
курсор
в
первую
точку
(11,25; 16,25)
и
щелкнуть
Л
К
.
Далее
в
точку
с
координатами
(13,75; 23,75)
и
ЛК
.
Снова
перевести
курсор
в
4-
ю
точку
(16,25; 26,25)
и
щелкнуть
ЛК
,
а
затем
ПК
(
рис
. 3.3.10).
Рисунок
3.3.10
В
строке
параметров
открыть
список
слоев
и
назначить
текущим
слой
Тор
.
Перенумеровать
контакты
.
Выполнить
команды
Edit/Select.
Для
перенумерации
контактов
выполнить
команды
Utils/Renumber.
В
результате
откроется
диалоговое
окно
Utils
Renumber.
В
этом
окне
установить
режим
перенумерации
контактов
(
в
поле
Туре
выбрать
Pad Number).
Проверить
,
чтобы
начальный
номер
контакта
(Starting Pad Number )
и
