Рисунок
2.2.11
2.2.2.
Порядок
создания
условного
графического
обозначения
элемента
«2
И
-
НЕ
»
•
Запустить
программу
Symbol Editor.
•
Настроить
конфигурацию
программы
Symbol Editor.
6.
По
командам
Options/Configure
(
Установка
конфигурации
)
в
появившемся
окне
установить
размер
рабочего
поля
формата
А
4.
7.
В
области
Units (
Единицы
измерения
)
выбрать
миллиметры
(mm)
как
единицу
измерения
.
8.
В
области
Orthogonal Modes (
Варианты
ортогональности
)
выделить
флажком
оба
пункта
.
9.
Привязать
курсор
к
узлам
сетки
,
для
чего
выполнить
команды
View/Snap to grid.
10.
Выполнить
команды
Options/Grids
(
Установка
сеток
)
и
установить
сетки
с
шагом
2,5
мм
и
1
мм
.
Для
этого
в
окне
Options Grids
в
области
Grids Spacing
ввести
шаг
сетки
2,5
и
нажать
«Add» (
Добавить
).
Затем
аналогично
в
этом
же
окне
ввести
шаг
сетки
1,0
и
нажать
«Add».
Нажать
на
кнопку
ОК
.
•
Установить
текущую
линию
рисования
.
Для
этого
командой
Options Current Line (
Установка
текущей
линии
)
в
одноименном
диалоговом
окне
в
поле
Width (
Ширина
)
выбрать
User (
Пользователь
)
и
задать
ширину
0,2
мм
.
Нажать
на
кнопку
ОК
.
Нарисовать
прямоугольный
контур
УГО
логического
элемента
«2
И
-
НЕ
»
размером
15...20
мм
.
Для
чего
выполнить
команду
Place Line.
Задать
необходимый
масштаб
увеличения
клавишей
«
серый
плюс
».
Установить
курсор
в
точку
с
координатами
(7; 25)
и
щелкнуть
ЛК
.
Перевести
курсор
в
точку
с
координатами
(7; 5)
и
щелкнуть
ЛК
.
Переставить
курсор
в
точку
с
координатами
(22; 5)
и
вновь
щелкнуть
ЛК
.
Снова
перевести
курсор
в
точку
с
координатами
(22; 25)
и
щелкнуть
ЛК
.
И
,
наконец
,
переместив
курсор
в
точку
с
координатами
(7; 25),
щелкнуть
ЛК
и
затем
ПК
.
Получили
прямоугольник
,
представленный
на
рис
. 2.2.12.
Рисунок
2.2.12
Проставить
выводы
логического
элемента
.
Входные
выводы
установить
слева
,
выходные
—
справа
.
Для
этого
выполнить
команду
Place Pin.
Откроется
диалоговое
окно
Place Pin.
В
нем
в
поле
Length
установить
флажок
в
окне
User
и
задать
длину
контакта
5
мм
.
В
областях
Inside Edge, Outside
Edge, Inside, Outside
установить
значение
None.
В
поле
Default Pin Name
ввести
имя
вывода
— InA.
В
поле
Default Pin Des
ввести
номер
вывода
1.
Нажать
на
кнопку
ОК
.
Поставить
курсор
в
точку
с
координатами
(7; 20),
щелкнуть
ЛК
,
а
затем
ПК
(
рис
. 2.2.13).
Рисунок
2.2.13
Опять
щелкнуть
ЛК
,
вновь
откроется
диалоговое
окно
Place Pin.
В
поле
Default Pin Name
ввести
имя
вывода
— InB,
а
в
поле
Default Pin Des
ввести
номер
вывода
2.
Нажать
на
кнопку
ОК
.
Установить
курсор
в
точку
с
координатами
(7; 10),
щелкнуть
ЛК
,
а
затем
ПК
.
Сформировать
выходной
вывод
.
Для
этого
необходимо
щелкнуть
ЛК
.
Откроется
диалоговое
окно
Place Pin.
В
области
Outside Edge
выбрать
значение
Dot,
а
в
остальных
областях
оставить
None.
В
поле
Default Pin Name
ввести
имя
вывода
—
Out.
В
поле
Default Pin Des
ввести
номер
вывода
3.
Нажать
на
кнопку
ОК
(
рис
. 2.2.14).
Рисунок
2.2.14
Поставить
курсор
в
точку
с
координатами
(22; 15),
нажать
ЛК
и
,
удерживая
ее
,
дважды
нажать
на
клавишу
буквы
R
для
разворота
вывода
на
180° (
или
один
раз
клавишу
буквы
F).
Отпустить
ЛК
.
Щелкнуть
ПК
.
Полученный
результат
пред
-
ставлен
на
рис
. 2.2.15.
Рисунок
2.2.15
Сделаем
невидимыми
имена
выводов
.
Для
этого
выполнить
команды
Edit/Select
(
Выбор
).
Затем
,
удерживая
клавишу
CTRL,
выделить
все
три
вывода
.
Их
цвет
изменится
на
желтый
.
Нажать
ПК
и
в
выпадающем
меню
выбрать
пункт
Properties (
Свойства
).
В
появившемся
окне
Pin Properties
(
Свойства
контактов
)
в
области
Display (
Экран
)
убрать
флажок
у
пункта
Pin Name —
имена
выводов
будут
скрыты
.
Нажать
ОК
.
Выполнить
команду
Place Text.
Перевести
курсор
в
точку
с
координатами
(12; 20)
и
щелкнуть
ЛК
.
Откроется
диалоговое
окно
Place Text,
в
нем
в
поле
Text
набрать
символ
&.
В
зоне
Justification
установить
точку
в
центр
по
осям
X
и
Y.
В
списке
стилей
текста
Text Style
выбрать
стиль
PartStyle.
Нажать
кнопку
Place.
Ввести
атрибуты
элемента
.
В
качестве
атрибутов
введем
место
для
размещения
позиционного
обозначения
и
надпись
типа
элемента
.
Выполнить
команду
Place Attribute.
Появится
диалоговое
окно
Place Attribute.
В
этом
окне
в
области
Attribute Category
выбрать
Component.
В
области
Name
выбрать
RefDes.
В
открывшемся
списке
Text Style
выбрать
PartStyle.
Установить
в
поле
Justification
по
вертикали
—
низ
,
а
по
горизонтали
—
центр
.
Нажать
кнопку
ОК
(

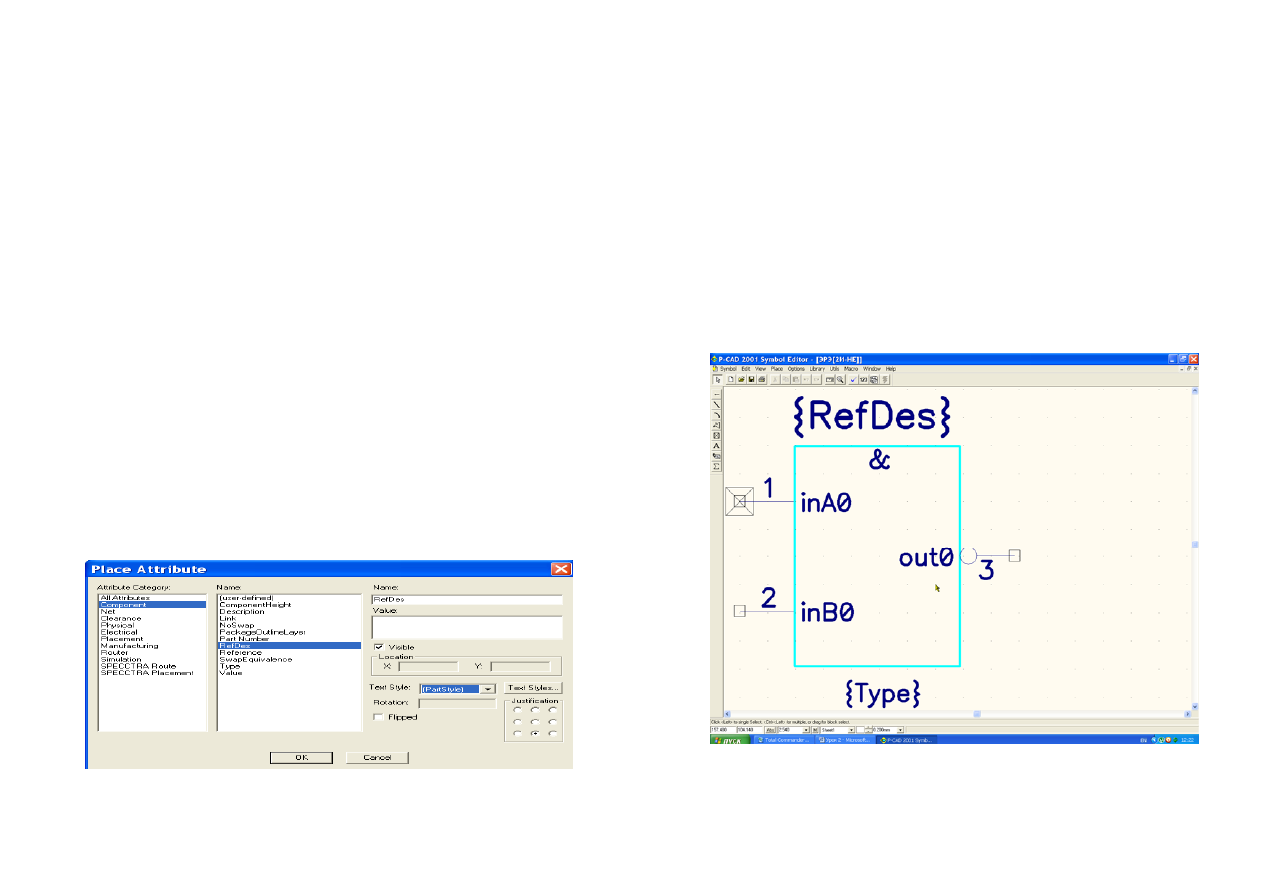

рис
. 2.2.16).
Рисунок
2.2.16
Установить
курсор
в
точку
с
координатами
(14; 26)
и
нажать
ЛК
.
Вновь
выполнить
команду
Place Attribute.
В
появившемся
окне
в
области
Attribute Category
выделить
цветом
Component,
а
в
соседней
области
Name — Type (
Тип
).
Установить
стиль
текста
PartStyle.
Выравнивание
Justification
выбрать
по
вертикали
—
верх
,
а
по
горизонтали
—
центр
.
Нажать
кнопку
ОК
.
Установить
курсор
в
точку
с
координатами
(14; 4)
и
щелкнуть
ЛК
.
Установить
точку
привязки
элемента
на
1-
й
вывод
УГО
.
Для
этого
выполнить
команду
Place Ref Point.
Переместить
курсор
в
точку
с
координатами
(2; 20)
и
щелкнуть
ЛК
(
рис
. 2.2.17).
Рисунок
2.2.17
Записать
созданный
УГО
логического
элемента
в
библиотеку
.
Для
этого
выполнить
команду
Save,
в
появившемся
окне
Symbol Save to Library
щелкнуть
по
кнопке
Library
и
в
открывшемся
окне
выбрать
созданную
ранее
библиотеку
ЭРЭ
.lib.
В
поле
Symbol
набрать
имя
элемента
«2
И
-
НЕ
»
и
нажать
кнопку
ОК
(

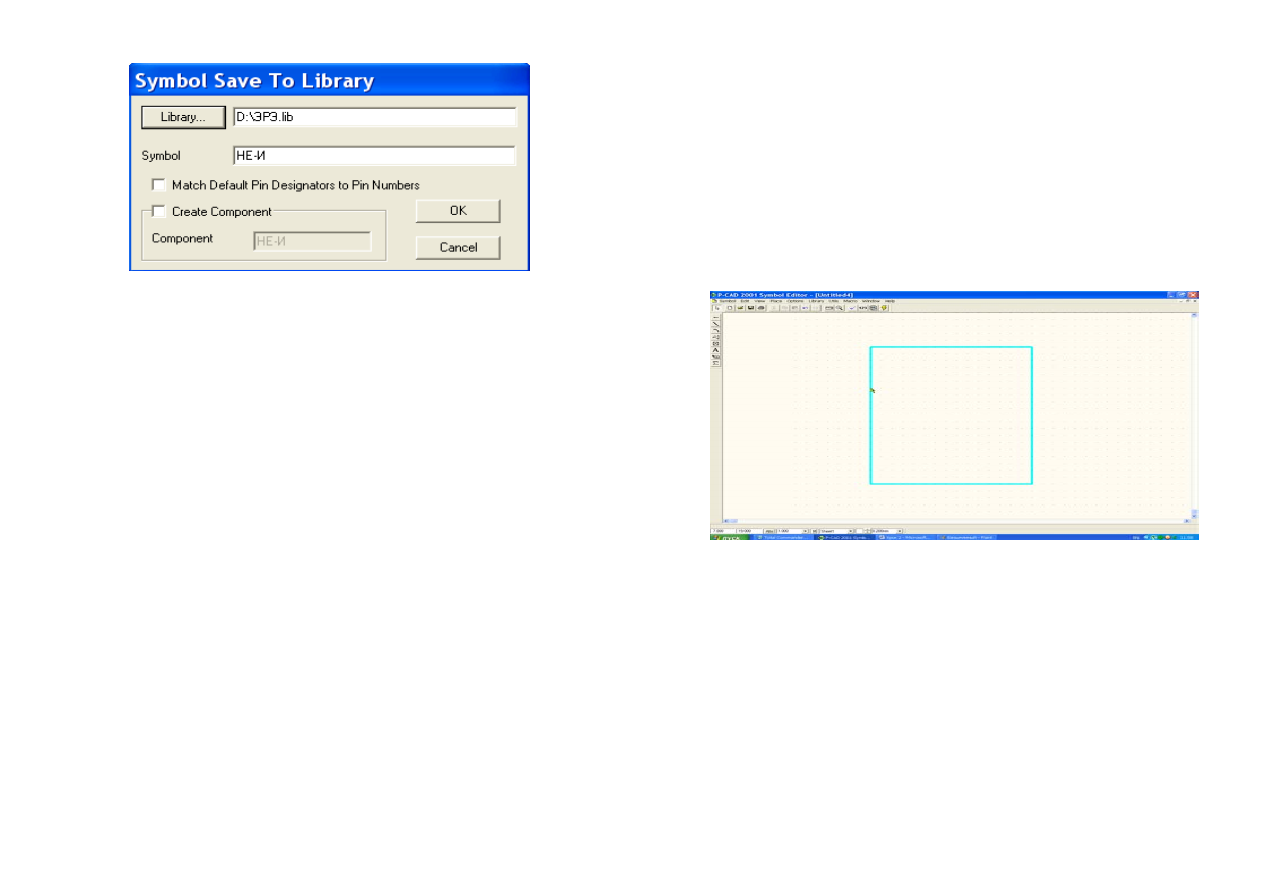

рис
. 2.2.18).
Рисунок
2.2.18
2.3.
Создание
условного
графического
обозначения
микросхемы
13
ЗЛА
6
В
микросхему
133
ЛА
6
входят
два
логических
элемента
«4
И
-
НЕ
».
Необходимо
создать
УГО
элемента
«4
И
-
НЕ
».
2.3.1.
Порядок
создания
УГО
элемента
«4
И
-
НЕ
»
Запустить
программу
Symbol Editor.
Настроить
конфигурацию
программы
Symbol Editor.
Для
этого
:
-
Выполнить
команды
Options/Configure
и
в
появившемся
окне
установить
размер
рабочего
поля
формата
А
4.
-
В
области
Units
выбрать
миллиметры
(mm)
как
единицу
измерения
.
-
В
области
Orthogonal Modes
выделить
флажком
оба
пункта
(
рис
. 2.3.1).

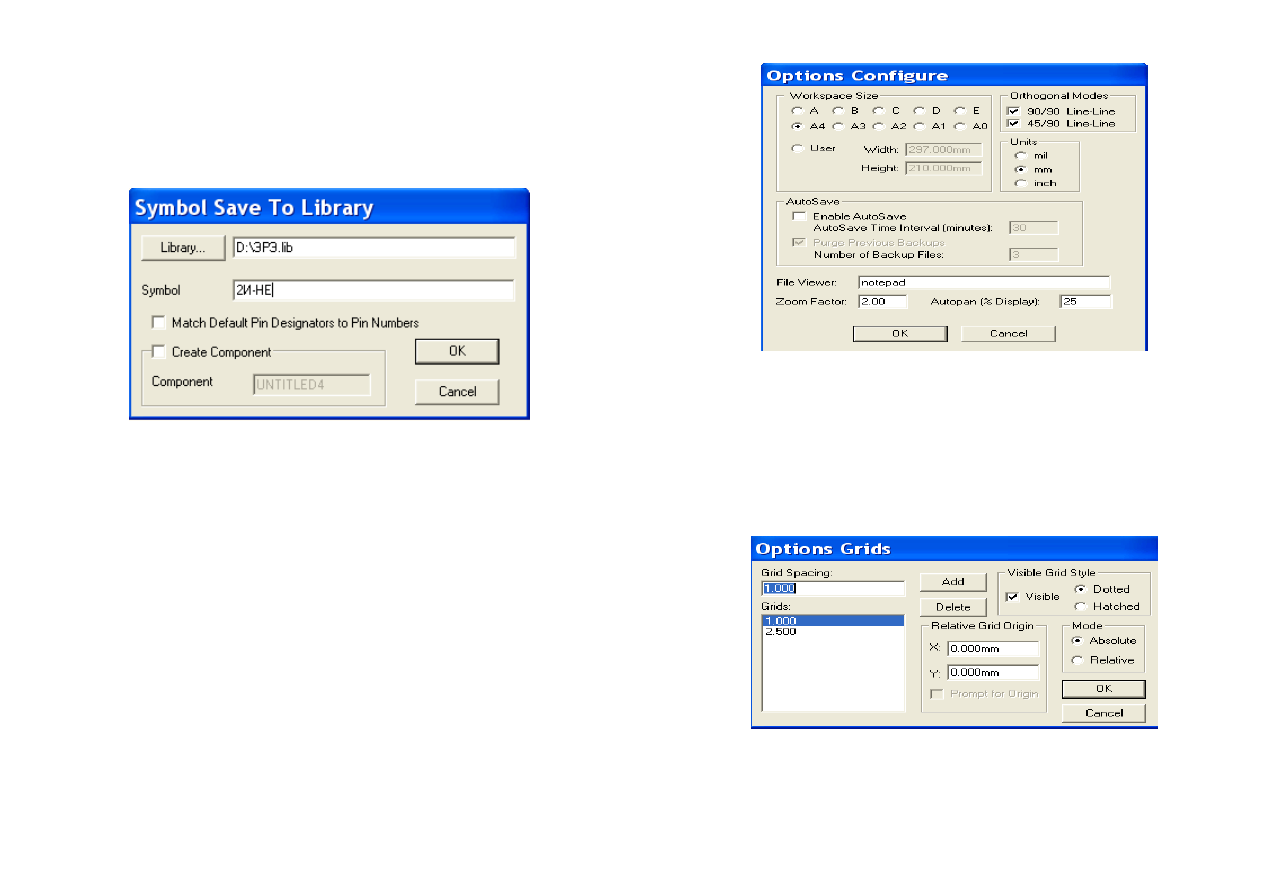

Рисунок
2.3.1
Привязать
курсор
к
узлам
сетки
,
для
чего
выполнить
команды
View/Snap to grid.
Установить
сетки
с
шагом
2,5
мм
и
1
мм
,
выполнив
команды
Options/Grids.
После
этого
в
окне
Options Grids
в
области
Grids Spacing
ввести
шаг
сетки
2,5,
нажать
«Add».
Затем
аналогично
ввести
шаг
сетки
1,0
и
нажать
«Add».
Нажать
кнопку
ОК
(
рис
. 2.3.2).
Рисунок
2.3.2
Установить
текущую
линию
рисования
.
Для
этого
командами
Options/Current Line
в
одноименном
диалоговом
окне
в
поле
Width
выбрать
User
и
задать
ширину
0,2
мм
.
Нажать
на
кнопку
ОК
(
рис
. 2.3.3).
Рисунок
2.3.3
Нарисовать
прямоугольный
контур
УГО
логического
элемента
«4
И
-
НЕ
»
размером
15x20
мм
.
Для
этого
выполнить
команду
Place Line.
Задать
необходимый
масштаб
увеличения
нажатием
на
клавишу
«
серый
плюс
».
Установить
курсор
в
точку
с
координатами
(15; 15)
и
щелкнуть
ЛК
.
Перевести
курсор
в
точку
с
координатами
(30; 15)
и
щелкнуть
ЛК
.
Переставить
курсор
в
точку
с
координатами
(30; 35)
и
вновь
щелкнуть
ЛК
.
Вновь
перевести
курсор
в
точку
с
координатами
(15; 35)
и
щелкнуть
ЛК
.
И
,
наконец
,
переместив
курсор
в
точку
с
координатами
(15; 15),
щелкнуть
сначала
ЛК
,
а
затем
ПК
.
Получили
прямоугольник
,
представленный
на
рис
. 2.3.4.
Рисунок
2.3.4
Проставить
выводы
логического
элемента
.
Входные
выводы
установить
слева
,
выходные
справа
.
Для
этого
выполнить
команду
Place Pin.
Откроется
диалоговое
окно
Place Pin.
В
нем
в
поле
Length
установить
флажок
в
окне
User
и
задать
длину
выводов
5
мм
.
В
областях
Inside Edge, Outside
Edge, Inside, Outside
установить
значение
None.
В
поле
Default
Pin Name
ввести
имя
вывода
— InA.
В
поле
Default Pin Des
ввести
номер
вывода
— 1.
Нажать
на
кнопку
ОК
(
рис
. 2.3.5).
Поставив
курсор
в
точку
с
координатами
(15; 32,5),
щелкнуть
ЛК
,
а
затем
ПК
.
Рисунок
2.3.5
