Реле РЗ своим контактом включает реле Р4, последнее подает пита­ние на выпрямитель ВУ и электромагнитный клапан ЭК, а также через контакт Р6 на трансформатор зажигания ТЗФ. После вспышки факе­ла освещается фоторезистор ФР, сопротивление ФР уменьшается и открываются транзисторы VТЗ и VТ4, срабатывает реле Р5. Реле Р6 теряет питание и отключает трансформатор ТЗФ. Контактом Р6 шун­тируются конденсаторы С5 и С6, реле Р2 и РЗ отключаются. Реле Р4 остается под напряжением через контакт Р5 и собственный замыкающий контакт. В процессе горения факела сработанным остается реле Р1.При давлении пара в котле, равном верхнему предельному значе­нию, размыкается контакт РДВ, и реле Р4 своим контактом снимает питание с электромагнитного клапана ЭК, клапан закрывается и пре­кращает подачу топлива в форсунку. Факел гаснет, реле Р5 отключается, реле Р6 срабатывает, и начинается заряд конденсаторов С5 и С6. С выдержкой 13-17 с срабатывают реле Р2 и РЗ, реле Р1 теряет питание и отключает электродвигатель Д1. Конденсаторы С5 и С6 шунтируются контактом Р1, и реле Р2 и РЗ отключаются.При срыве факела во время горения форсунки резко увеличивает­ся сопротивление фоторезистора ФР, транзисторы VТЗ и VТ4 закры­ваются, реле Р5 отключается, а реле Р6 срабатывает. Размыкающий контакт Р5 подает питание на реле Р7, и происходит отключение котло­агрегата.При нормальном пуске котлоагрегата срабатывает реле Р1 и начи­нается продувка, через 13—17 с срабатывают реле Р2 и РЗ, затем реле Р4 открывает топливный клапан, и должно произойти зажигание. Если зажигание не происходит, реле
Р5 не получит питания. Шунтирование конденсаторов С5 и С6 происходит по цепи через контакт РЗ и резистор Р9. С небольшой выдержкой времени реле Р2 и РЗ отключаются и через размыкающий контакт Р2 срабатывает реле Р7, что приводит к отключению котлоагрегата.В схеме на рис. 13.3 диоды VD11 и VD13 создают разрядные кон­туры для катушек реле Р4 и Р5. Диод VD10 предотвращает питание катушки реле Р4 через контакт Р1. При наличии факела и срабатыва­нии реле Р7 конденсаторы С5 и С6 шунтируются через контакты Р7, Р6 и резистор R8.Защита котла выполняется выключающим действием, когда, в случаях предельного отклонения любого параметра защиты, подача топлива и воздуха в топку мгновенно прекращается. Правилами Регистра РФ предусматриваются минимум три неоткдючаемые защиты, срабатываю­щие в течение 1 с и автоматически прекращающие подачу топлива к форсунке:- в случае прекращения подачи воздуха в топку или недостаточ­ного его напора;- при обрыве факела у форсунки;- при достижении нижнего предельного уровня в котле.При этом, прекращение подачи топлива производится с помо­щью двух самозакрывающихся, последовательно включенных кла­панов, если приемный клапан на расходной топливной цистерне расположен выше топочного устройства. Кроме трех не отключаемых защит возможно применение защит и по другим параметрам: по вязкости топлива, по давлению распыляющего пара, по давле­нию топлива перед форсункой, по давлению пара в котле.памятка по запуску котла типа КВА;- памятка по защите котла типа КВА.Различают три вида сигнализации по защите котла:- информационная, сигнализирующая о нормальной работе оборудования системы;- предупредительная сигнализация, которая должна действовать:1. при понижении уровня воды до нижнею предельного;2. при повышении уровня воды до верхнего предельного;3. при неисправностях в системах автоматического регулирова­ния и устройствах зашиты;4. при неисправностях в системах горения котлов;5. при недопустимом повышении солености питательной воды. Кроме перечисленных здесь параметров и защит

, в различных котельных установках используются дополнительные измерения других параметров, характеризующих работу топливной и питате­льной систем. При этом, контрольно-измерительные приборы и сиг­нализации размещаются на местных постах управления, и только два регулируемых параметра - давле­ние пара и уровень воды в котле, обобщенный сигнал "Авария" выносятся на пульт управле­ния в ЦПУ.
Практическое занятие 5. Холодильная установка как объект регулирования и управления. Работа машины средней холодопроизводительности.

- структурную схему холодильной установки средней производительности и описать её работу;

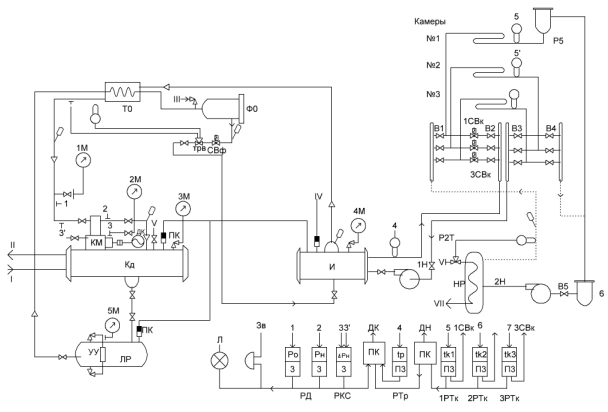

Рис.14.1 Функциональная схема работы холодильной машины средней производительности

Отепленный в камерах рассол насосом 1Нподается в испаритель (И), где охлаждается на 2-3°С кипящим при низком давлении хладоном-12 и температурой tр2 от -12 до - 10°С снова поступает в камеры. Пары R12 через теплооб­менник (ТО) отсасываются компрессором и сжимаются до дав­ления в конденсаторе (6 - 7)105 Па. Охлаждаясь водой, пары R12 конденсируются, сливаются в ресивер (ЛР) и, охлаждаясь в теплообменнике, дросселируются и поступают в ис­паритель.

При остановке машины рассол отепляется. Уровень жидкос­ти в расширительном бачке (РБ) увеличивается, и излишний рас­сол переливается в дополнительный бак (Б), который использу­ется при разведении рассола и при оттаивании рассольных ба­тарей.

Для оттаивания одной из батарей (например, в камере № 1) надо закрыть подачу и отвод холодного рассола (вентили В2 и ВЗ) и, открыв вентили BI, В4 и В5, включить насос 2Н. В на­гревателе (HP) рассол подогревается проходящим по змеевику горячим паром или горячей водой до 35-40°C, через вентиль В1 поступает в батарею камеры № 1 и через В4 сливается в бак , откуда снова забирается насосом.

Автоматическое регулирование заполнения испарителей осу­ществляется при помощи терморегулирующего вентиля с внешним отбором (ТРВ). Ус­танавливая перегрев 12-15°C, обеспечивают 100%-ное запол­нение испарителя и частичный выход жидкого R12 и масла из испарителя. R12 довыкипает в начале теплообменника, а ос­тавшееся масло стекает в картер компрессора. При остановке машины соленоидный вентиль (СВФ) закрывается, надежно перекрывая подачу жидкости в испаритель.

Температура в каждой камере регулируется раздельно при помощи камерных реле температуры 1РТ

К -ЗРТК, которые при достижении заданных температур с дифференциалом около 2°C открывают и закрывают соответствующие соленоидные вентили 1СВК - ЗСВК. Это позволяет поддерживать в камерах разные температуры независимо от загрузки камер. Разность температур между наиболее холодной и теплой камерами не должна превышать 5-6 °C.Температура рассола на выходе из испарителя поддержива­ется автоматически включением и остановкой компрессора от реле температуры рассола (РТР), датчик которого 4 крепится на выходе из испарителя.Температура горячего рассола при оттаивании испарителей автоматически поддерживается 35-40 °C регулятором темпе­ратуры РгТ, который при повышении температуры на выходе из нагревателя уменьшает подачу горячего пара или воды в нагреватель.Для защиты машины от высокого давления нагнетания (вы­ше11-105 Па) и слишком низкого давления (ниже 0,5-105 Па по мановакуумметру 4М) служит двухблочное реле давлений (РД). При давлении ниже 0,5-105 Па из-за низкой температуры кипения возникает опасность замер­зания рассола в трубках испарителя. Дополнительно для за­щиты от замерзания предусмотрена блокировка: при останов­ке насоса 1Н должен остановиться компрессор.Давление масла на выходе из маслонасоса должно быть на 2-105 Па выше давления всасывания. При разности давле­ний ниже 2-105 Па реле контроля смазки (РКС) останавливает компрессор.Защиту электродвигателей от перегрузки осуществляют теп­ловые реле в магнитных пускателях и автоматических выключателях.- электрическую принципиальную схему систем регулирования холодильной установки средней производительности и описать её работу.Рис.14.2.Электрическая принципиальная схема управления холодильной машины средней холодопроизводительностиДля работы в режиме «Автоматика» переключатели 1ПР и 2ПР на­до повернуть в положение А и включить автоматы 1АВ и 2АВ. С клеммы силовой цепи Вх (а при напряжении 220 В с клемм B1 и C1) получит питание цепь управления. В цепи защиты (B1, РН2, 1ТР, РВ, РА,2АВ-1, 2ТР, РД, N) сработает аварий­ное реле (РА) и контактом РА-1 станет на самопитание и под­готовит цепи катушек пускателей компрессора (ПК) и насоса (ПН). Если температура хотя бы в одной из камер (например, № 1) выше заданной, то реле температуры 1РКк включит промежуточное реле 1Р
, которое контактом 1Р-1 откроет солено­идный вентиль подачи холодного рассола 1СВК, а вторым кон­тактом 1Р-2 включит пускатель насоса (ПН). При этом контакт ПН-2 включает реле напряжения (PH), а контакт ПН-1 подгото­вит цепь пускателя компрессора (ПК).Реле температуры (РТр) автоматически включает и останав­ливает компрессор, поддерживая заданную температуру рассо­ла. При включении компрессора контакт ПК-1 включает соле­ноидный вентиль подачи фреона (1СВф) и реле времени (РВ). Че­рез 10-15 с контакт РВ в цепи защиты разомкнется, но к это­му времени давление масла в компрессоре замкнет контакт реле сигнализации компрессора РКС и цепь аварийного реле останется замкнутой.При срабатывании прибора защиты (РД, РКС, 1ТР или 2ТР) обрывается цепь аварийного реле РА. Контакт РА-1 останавливает компрессор и насос, а контакт РА-2 включает аварийную сиг­нализацию. Выключить звонок (Зв) можно нажатием кнопки сброса сигнала (СС). При этом реле 4Р контактом 4Р-2 встанет на самопитание, а контактом 4Р-1 отключит звонок. Если после остановки компрессора контакты РД и тепловых реле замкнут­ся, то компрессор самопроизвольно не включится (разомкнуты контакты РН-2 и РА-1). Для повторного пуска надо выключить и включить автомат 1АВ. При этом снимется напряжение с реле PH и замкнувшийся контакт его РН-2 подготовит по­вторный пуск установки. При ручном режиме (Р) компрессор и насос включаются независимо от температур рассола и ка­мер. Приборы защиты продолжают выполнять свои функции.Практическое занятие 7. Автоматизация систем общесудового назначения.Письменно ответить на вопросы 1 – 2, 4 , 7 – 9 к содержанию раздела 16 [1].1.Какие устройства относят к общесудовым механизмам.К механизмам общесудовых систем относятся: пожарные, водоотливные, балластные, трюмные, санитарные, зачистные, грузовые насосы; трюмные, каютные, реф­рижераторные вентиляторы; компрессоры, используемые в холо­дильных и климатических установках, а также механизмы для снабжения сжатым воздухом других судовых потребителей.2.Особенности работы электроприводов общесудовых механизмов.Режим работы механизмов общесудового назначения определяется режимом работы установки или системы, для которой предназна­чены эти механизмы. Электроприводы насосов и вентиляторов в основном работают в длительном режиме с неизменной нагрузкой. Небольшая часть насосов общесудового назначения работает эпизодически, в кратковременном режиме. При первом уровне автоматизации автоматическое управление широко применяют для электроприводов санитарных насосов; насосов пресной воды, питающих гидрофоры; насосов, пополняющих различные расходные цистерны.
