гнализация при низком перепаде давления «газ-газ»);— расход буферного газа после первой ступени (предупредительная сигна­лизация при увеличении протечек буферного газа после первой ступени);— давление буферного газа после первой ступени СГУ (предупредительная сигнализация при низком и повышенном давлении за первой ступенью СГУ, аварийная сигнализация и команда на останов ГПА при разгерметизации узла уплотнения).Для защиты от превышения концентрации метана в линии сброса утечек газа от второй ступени СГУ в линии трубопроводов отвода газовоздушной смеси устанавливаются датчики контроля загазованности.Для удаления конденсата, образующегося в трубопроводах, предусмотрены дренажные краны. Открытие кранов и удаление конденса
та должно производиться только на остановленном ГПА.В состав трубопроводной обвязки системы СГУ входит блок из двух фильтров-коалесцеров буферного газа, один основной другой резервный, предназначенный для предварительной очистки газа от механических примесей и капельной влаги, подаваемого в СГУ.

6.9 Система обеспечения барьерным воздухом компрессора

Система обеспечения барьерным воздухом компрессора предотвращает появление взрывоопасной концентрации газа после вторых ступеней пакетов СГУ, а также обеспечивает обдув магнитного подвеса с целью его охлаждения и обеспечения его взрывозащиты.Параметры системы барьерного воздуха представлены в таблице 6.Таблица 6

п/п

Наименование параметра

Значение параметра

1.

Избыточное давление, МПа

для подачи воздуха на КИП СГУ

для подачи в полость МП

0,04

0,02

2.

Температура, °С

от плюс 8 до плюс 50

3.

Расход, м3

для подачи воздуха на КИП СГУ

для подачи в полость МП

280

500
Система обеспечения барьерным воздухом компрессора включает в себя:— трубопроводы;— блок нагрева воздуха;— 2 воздуходувки ротационных;— регулятор давления;— ресивер;— сепаратор газовый вихревой;— устройство автоматического отвода конденсата

;

— 2 теплообменника;

— запорная арматура;

— КИП;

— электронагреватель.

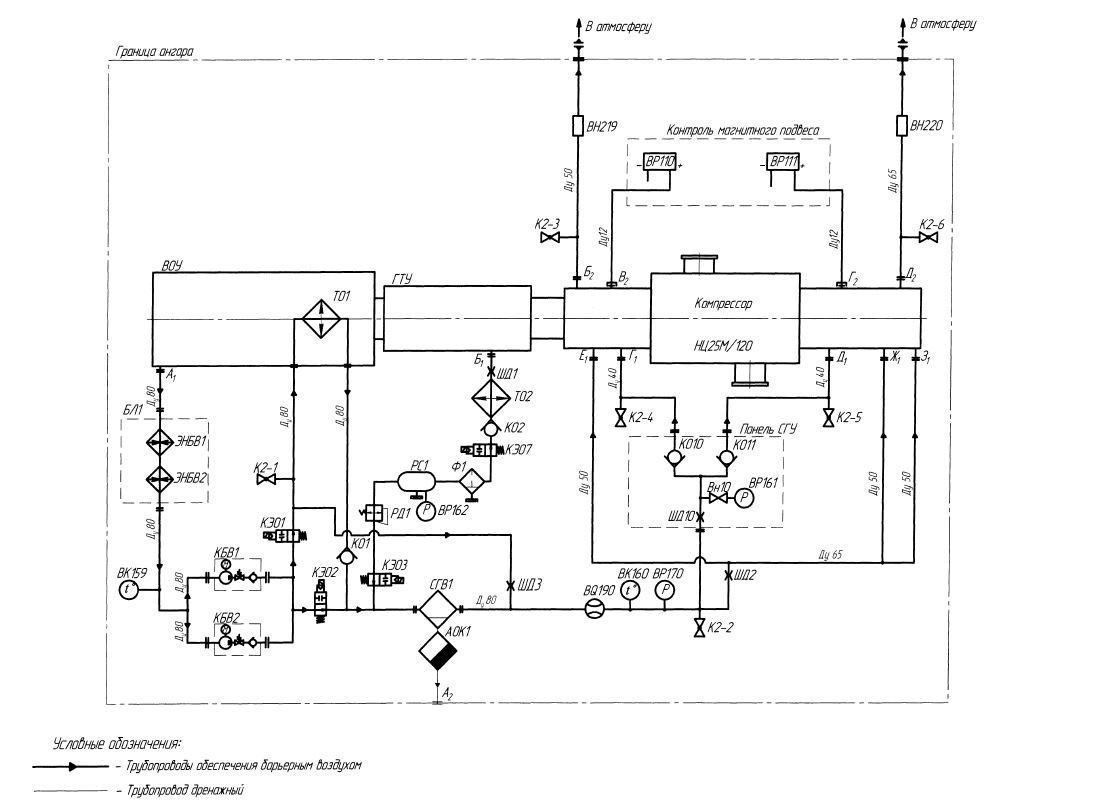

Рисунок 21 — Система обеспечения барьерным воздухом. Схема пневматическая принципиальная.

Работа системы

При пуске ГПА воздух из ВОУ проходит через электронагреватель, где:

— при отрицательной температуре атмосферного воздуха происходит его подогрев до минус 20°С и далее воздух сжимается воздуходувкой;

— при температуре атмосферного воздуха выше минус 20°С, воздух без дополнительного подогрева поступает в воздуходувку.

После воздуходувки сжатый воздух поступает:

— при температуре атмосферного воздуха выше плюс 5°С в теплообменник. При прохождении воздуха через теплообменник происходит его охлаждение с одновременным выпадом конденсата, который вместе с воздухом поступает в сепаратор газовый вихревой;

— при температуре ниже плюс 5°


С минуя теплообменник поступает в сепаратор газовый вихревой.В сепараторе газовом вихревом происходит очистка воздуха и удаление конденсата, который через конденсатоотводчик отводится за границы ангара. Далее очищенный воздух поступает:— на стойку КИП СГУ, где дросселируется и поступает в полость между СГУ и МП, образованную двумя лабиринтными уплотнениями;— на обдув магнитного подвеса, где с помощью дросселя настраивается необходимое количество воздуха согласно требуемых величин расхода и давления.После обдува магнитного подвеса воздух выбрасывается в атмосферу.При выходе ГТУ на номинальный режим работы
