появления η событий при условии, что они независимы и появляются с

постоянной интенсивностью λ. При η=1 называется экспоненциальным.

 Подготовка функционала Y=F(X) сложной системы

Под сложной системой подразумевается любая математическая модель процесса или

машины, которую можно изобразить в виде чёрного ящика, на вход которого подаются
воздействия, а на выходе получаем результат. Математически это выражается так: на вход
подаётся вектор входных параметров и после обработки (проведения расчётов) на выходе
получаем вектор выходных параметров.

Подобного рода расчётная модель подготавливается разработчиком процесса (машины)

и оформляется в виде автономно запрограммированной процедуры, например, unit
ShetProcess; , которая включает в себя

                       procedure ShetModeli(BX:raX;    var BUX:raX);
Название этой процедуры соблюсти буквально. Она должна иметь только такое название

и такие параметры, т.е. procedure ShetModeli(BX:raX;    var BUX:raX);
В прорамме ипользуется вызов внешней процедуры
WinExec(PAnsiChar('ProjectProOtladka.exe'),SW_RESTORE);  (счет процедуры Otladka)
   WinExec(PAnsiChar('ProjectOfflineProcess.exe'),SW_RESTORE);- (счет процесса
ВНЕШНЕГО).
Как видно, используются два вида exe-файла - ProjectProOtladka.exe (для отладки) и
ProjectOfflineProcess.exe – для счета процесса. Названия этих файлов СОБЛЮСТИ
объязательно. Именно эти файлы будут помещаться в папку для проведения расчётов.

Для подготовки PAS-файла можно использовать любой паскалевский редактор, например
Lazarus. Конечно, разрабатывать программу для математической модели необходимо  в среде
Delphi10 и выше.




Обмен с буфером обмена (БО)

Обмен данными с внешней процедурой происходит через буфер обмена БО. Порядок обмена
происходит по следующей схеме.
За один цикл – одна реализация входного вектора
В программе ОБОЛОЧКА сформированный вектор входных параметров запоминается в БО.
Внешняя процедура (счёт процесса) считывает данные из БО, производит расчёт и данные
расчёта в виде выходного вектора снова записывает в БО. В программе ОБОЛОЧКА данные
из БО считываются и обрабатываются.
Для обмена с БО используется файл CopyToClipboardTextQN.pas. Он содержит процедуры:
          procedure TextCopyToClipbrdQ( BXStatProm:raX0_101);   // копирование в буфер
           procedure TextCopyFromClipbrdN(var BUX:raX);  // копирование из буфера
Без ошибок обмен проходит только с использованием задержки. Она формируется в
процедуре  procedure Delay(Value: Cardinal); - входит в CopyToClipboardTextQN. Pas.
Для задания задержки используется переменная delayZ (описана в unit Global_ID_Data;).
Величина задержки была подобрана опытным путём  и равна delayZ = 45;//задержка в 45
миллисекунд для обмена с буфером. При меньших значениях возникают сбои обмена (счёт
просто не идёт). В случае возникновения сбоев (на другом компьютере), значение delayZ
можно увеличить.
//Пример использования:  Delay(delayZ );

Изм.

Кол.уч

№ док.

Подп.

05.2017

Дата

АЛГОРИТМ И ПРОГРАММА

СТАТИСТИЧЕСКОГО МОДЕЛИРОВАНИЯ

СЛОЖНЫХ СИСТЕМ

Лист

16

Инв

.

№

 подл

.

Подп

.

и

 дат

а

Взаи

.

инв

.

№

Формат А4

Копировал:

Лист

17

//Delay(1000); //Задержка на одну секунду

 Пояснение как на делфи создать необходимый exe-файл

К программе «Оболочка» прилагается папка «Создание ехе Процесс».

В этой папке находятся файлы программы - program ProjectOfflineProcess;
Первое, что надо сделать – создать пустую папку. В папку помещаем
program ProjectOfflineProcess;
 uses
 Winapi.Windows,
  Clipbrd,
  Winapi.Messages,
  System.SysUtils,
  System.Classes,
  Vcl.Graphics,
  Vcl.Controls,
  Vcl.Forms,
  Vcl.Dialogs,
  Vcl.Buttons,
  shellAPi,
  System.Math,
  System.IOUtils,
  Vcl.Grids,
  Vcl.StdCtrls,
  Vcl.ComCtrls,
  Vcl.ExtCtrls,
  System.Variants,
  typeDATA,
  Global_ID_Data,
  OfflineProcess,
  vektor,
    CopyToClipboardTextQN ;

      begin
           TextCopyFromClipbrdQ( BXStat,Q,Nvux); // копирование из буфера
         ShetModeli(BXStat  ,BUX);
            TextCopyToClipbrdN(BUX);  // копирование в буфер
end.



 Как создать ProjectOfflineProcess.

Запускаем Delphi и запускаем ProjectOfflineProcess.dproj.
Далее открываем  OfflineProcess.PAS и корректируем этот файл «под себя». Файл содержит
три процедуры
  procedure ShetModeli(BX:raX;    var BUX:raX );
(вспомогательные       procedure ShetRami( BX:raX;    var Rr :vekt);
          procedure ShetShini(BX:raX;   Rressor:vekt; var Rs :vekt);)
Главная – это- procedure ShetModeli(BX:raX;    var BUX:raX );
Остальные – вспомогательные, количество их - не ограничено. Они используются в основной
procedure ShetModeli. Структура procedure ShetModeli(BX:raX;    var BUX:raX ); может быть
различной, главное – НАЗВАНИЕ  и ПАРАМЕТРЫ ИЗМЕНЯТЬ НЕЛЬЗЯ.

Изм.

Кол.уч

№ док.

Подп.

05.2017

Дата

АЛГОРИТМ И ПРОГРАММА

СТАТИСТИЧЕСКОГО МОДЕЛИРОВАНИЯ

СЛОЖНЫХ СИСТЕМ

Лист

17

Инв

.

№

 подл

.

Подп

.

и

 дат

а

Взаи

.

инв

.

№

Формат А4

Копировал:

Лист

18

Что касается unit typeDATA; и unit Global_ID_Data. Первая – содержит описания типов
переменных, вторая – понятно из названия -  названия глобальных переменных. Можно их
менять? Можно, желательно добавлять своими, не удаляя , которые есть.

 Сохраняем.

Program ProjectOfflineProcess; Сама программа содержит 3 процедуры:
……..
      begin
           TextCopyFromClipbrdQ( BXStat,Q,Nvux); // копирование из буфера
         ShetModeli(BXStat  ,BUX);
            TextCopyToClipbrdN(BUX); // копирование в буфер
end.
(Здесь - число входов   Q;    число выходов    Nvux;)
Как видим, процедура счёта процесса ShetModeli(BXStat  ,BUX);
входит  в program ProjectOfflineProcess;

Кладём в папку подготовленные файлы

1.  Название папки результатов счёта.rtf
2.  Название входного вектора.rtf
3.  Название выходного вектора.rtf
4.  пусто.rtf
5.  Равномерный шаг.rtf
6.  Равномерное распределение.rtf
7.  Нормальный закон.rtf
8.  beta-распределение.rtf
9.  Гамма-распределение.rtf

Кладём файлы TYPEDATA.PAS и VEKTOR.PAS,

 Global_ID_Data.pas, OfflineProcess.PAS (счёт

модели).

Файл TYPEDATA.PAS

Содержит unit typeDATA – где приводятся описания типов переменных. Там же приведены
переменные типа const, предельные значения которых равны
    QmaxM=1000; // размерность входного вектора
  nNvuxM=100; // размерность выходного вектора
  wmaxM =100;   // число интервалов для гистограммы
  NomerZM=6;  // число законов для входного вектора
Эти значения определяют границы массивов в unit Global_ID_Data;
Чтобы изменить границы массивов (размерности векторов) надо задать новые  значения
QmaxM  и    NvuxM (допустимо только в меньшую сторону). Число интервалов для
построения гистограммы WvuxM можно не изменять, значение WvuxM =100 достаточно,
чтобы перекрыть возможные требования.







Изм.

Кол.уч

№ док.

Подп.

05.2017

Дата

АЛГОРИТМ И ПРОГРАММА

СТАТИСТИЧЕСКОГО МОДЕЛИРОВАНИЯ

СЛОЖНЫХ СИСТЕМ

Лист

18

Инв

.

№

 подл

.

Подп

.

и

 дат

а

Взаи

.

инв

.

№

Формат А4

Копировал:

Лист

19

ЛИТЕРАТУРА

1.  Михайлов Г.А. Некоторые вопросы теории методов Монте-Карло, Новосибирск,

1974г.

2.  Г. Корн и Т. Корн, Справочник по математике для научных работников и

инженеров., М.,1968г.

3.    Р.Курант, Краткий курс дифференциального и интегрального исчисления,

т.2,изд.»Наука», Москва 1970г.

Изм.

Кол.уч

№ док.

Подп.

05.2017

Дата

АЛГОРИТМ И ПРОГРАММА

СТАТИСТИЧЕСКОГО МОДЕЛИРОВАНИЯ

СЛОЖНЫХ СИСТЕМ

Лист

19

Инв

.

№

 подл

.

Подп

.

и

 дат

а

Взаи

.

инв

.

№

Формат А4

Копировал:

Лист

20

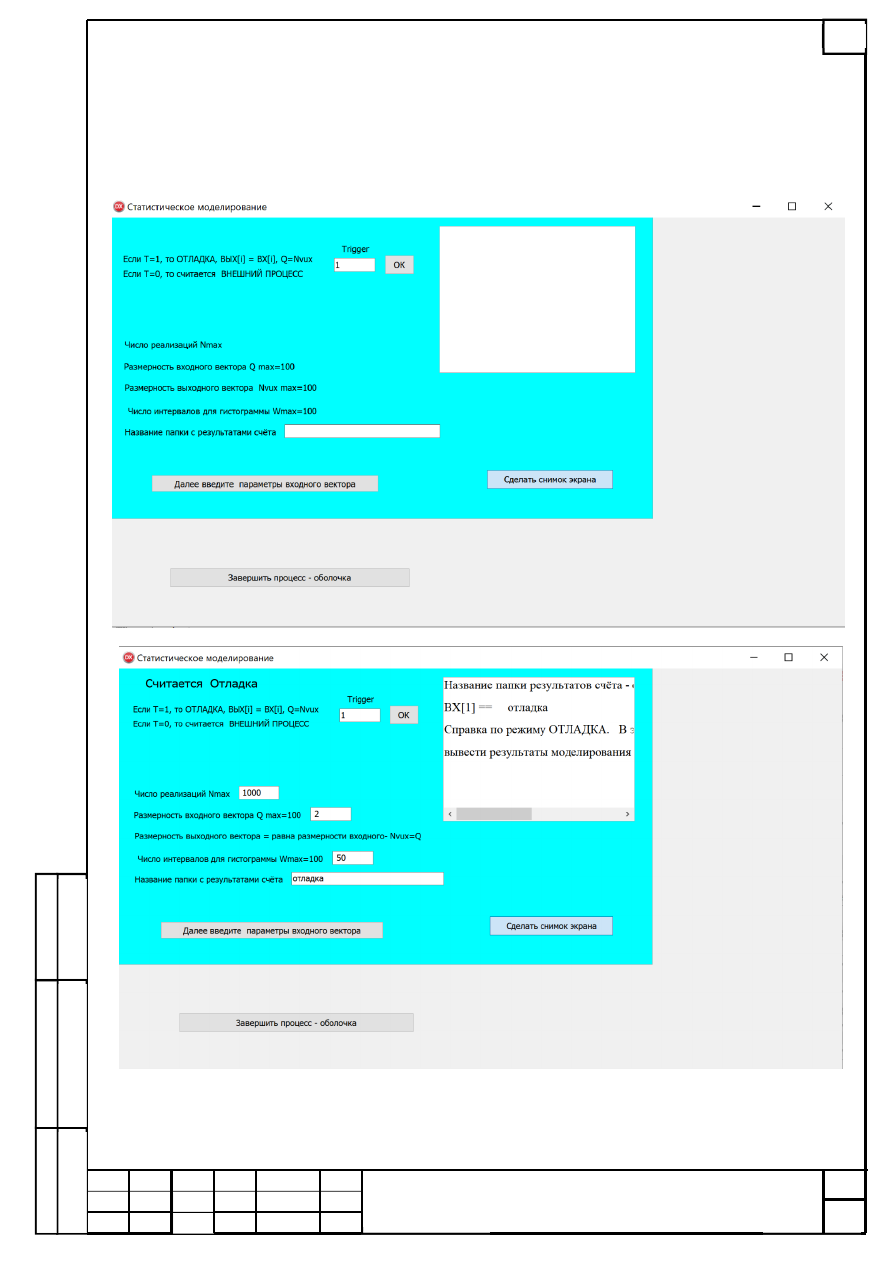

       Скриншоты программы
В качестве примера приведен вариант ОТЛАДКА, при ВЫХ=ВХ=2:
