5.3.2.1. Рулонные материалы на основе

 битумных вяжущих веществ

Битумно-полимерные рулонные материалы получили наибольшее

распространение для создания гидроизоляционных покрытий подзем-
ных частей зданий и сооружений. Это связано с относительной про-
стотой монтажа и стабильностью технических параметров, заложенных
при их изготовлении на заводе.

Самым распространенным типом оклеечных материалов, применя-

емых для устройства гидроизоляционного покрытия, являются наплав-
ляемые СБС-модифицированные битумно-полимерные материалы на
полиэфирной основе (см. главу 1, раздел 1.1.1).

Рулонная гидроизоляция может быть одно- и многослойной. Общая

толщина гидроизоляционного покрытия зависит как от типа применя-
емого материала, так и от глубины заложения фундамента и уровня под-
земных вод (при отсутствии данных по гидрологии считается, что уро-
вень подземных вод находится на отметке уровня земли).

Согласно СП 32-105—2004 [17] нормативным значением водонепро-

ницаемости битумно-полимерных рулонных материалов считается во-
допроницаемость при гидростатическом давлении не менее 0,2 МПа
(20 м вод. ст.) в течение 2 ч.

При проектировании гидроизоляции из битумно-полимерных ру-

лонных материалов необходимо учитывать, что чем толще покрытие,
тем оно надежнее, однако с увеличением слоев покрытие теряет свою
эластичность. Технология укладки однослойной гидроизоляции (тол-
щиной 3—5 мм) является более простой по сравнению с нанесением
нескольких слоев; скорость укладки такого покрытия существенно
выше, чем скорость многослойного. Вместе с тем следует отметить, что
качество герметизации швов при многослойной укладке рулонной изо-
ляции выше, так как каждый последующий слой покрытия накрывает
предыдущий со сдвигом, тем самым герметизируя швы предыдущего
слоя, что повышает надежность гидроизоляции.

Рекомендуемое количество слоев для гидроизоляционного покры-

тия, выполненного из битумно-полимерных рулонных материалов в за-
висимости от глубины заложения, приведено в табл. 5.14.

496

Таблица 5.14

Количество слоев гидроизоляционного покрытия в зависимости

от глубины заложения

Глубина

заложения,

м

Количество слоев

Повышенная скорость

монтажа

Повышенная надежность

Низкий УПВ Высокий УПВ Низкий УПВ Высокий УПВ

0…5

1

1

1

2

5…10

1

1

1

2

10…20

1

1

2

2

20  и  более

2

2

2

2

Физико-механические характеристики рулонных битумно-
полимерных гидроизоляционных материалов

• Техноэласт ЭПП (описание см. часть 1, раздел 1.1.1) рекомендуется

применять для создания многослойной гидроизоляции.

•  Техноэласт Мост Б (рис. 5.32, а) — СБС-модифицированный би-

тумно-полимерный наплавляемый материал, обладающий повышенной
прочностью и износостойкостью. Применяется при гидроизоляции же-
лезобетонной плиты проезжей части, а также при устройстве однослой-
ного гидроизоляционного покрытия зданий и сооружений.

• Техноэласт Альфа (рис. 5.32, б) — рулонный материал, состоящий

из полиэфирной основы, совмещенной со специальным газоизоляцион-
ным алюминиевым экраном, с обеих сторон которого нанесено битум-
но-полимерное вяжущее. Благодаря металлическому экрану внутри
материала Техноэласт АЛЬФА обладает высокой степенью защиты от
распространенных опасных инертных газов, таких как радон и метан.
Применяется в качестве последнего слоя многослойного гидроизоляци-
онного покрытия при необходимости защиты подземных помещений
от агрессивного воздействия газов.

• Техноэласт Грин (описание см. часть 1, раздел 1.1.1) применяется в

качестве последнего слоя многослойного гидроизоляционного покры-
тия при необходимости защиты от нежелательного действия корневой
системы растений (рис. 5.32, в).

497

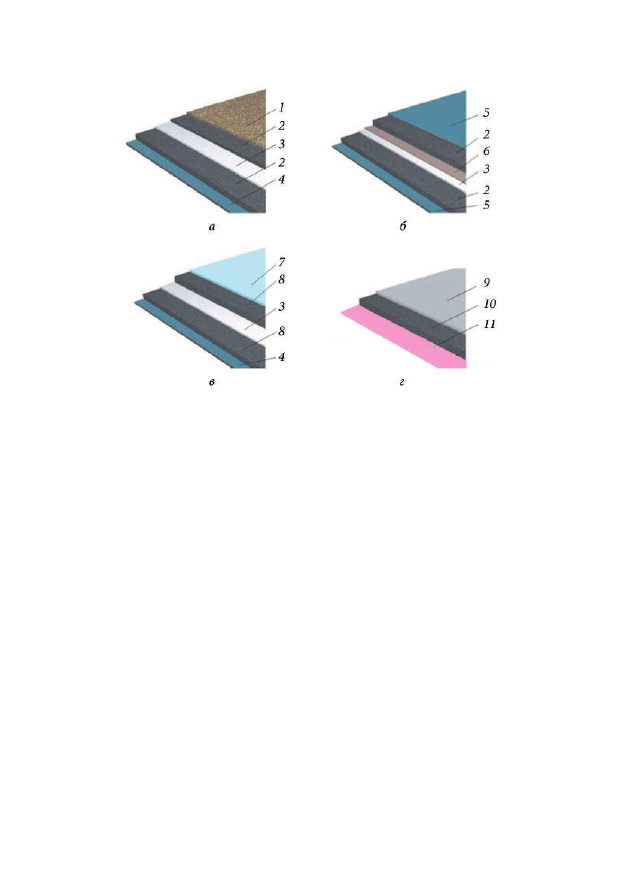

Рис. 5.32. Специальные рулонные битумно-полимерные гидроизоляционные

материалы:

а — Техноэласт МОСТ Б; б — Техноэласт АЛЬФА; в — Техноэласт

ГРИН; г — Техноэласт БАРЬЕР БО; 1 — песок; 2 — битумно-полимерное вяжущее;

3 — полиэфирная основа; 4 — легкоплавкая полимерная пленка; 5 — полимерная

пленка; 6 — защитный экран (алюминиевая фольга); 7 — защитная толстая

полимерная пленка; 8 — битумно-полимерное вяжущее с антикорневыми

добавками; 9 — защитное полимерное покрытие; 10 — битумно-полимерное

самоклеящееся вяжущее; 11 — силиконизированная антиадгезионная пленка

•  Техноэласт Барьер БО (рис. 5.32, г) — самоклеящийся безосновный

рулонный материал, получаемый путем нанесения на силиконизирован-
ную антиадгезионную пленку битумно-полимерного самоклеящегося
вяжущего, состоящего из битума, полимерного модификатора СИС
(стирол-изопрен-стирол) и специальных адгезионных добавок; сверху
материала наносится защитное покрытие. Техноэласт Барьер БО при-
меняется в коттеджном малоэтажном строительстве в качестве одно-
слойной гидроизоляции при неглубоком заложении фундамента (до
3 м) и невысоком уровне грунтовых вод (ниже уровня фундамента).

• Техноэласт ТЕРРА — СБС-модифицированный битумно-полимер-

ный материал, получаемый путем двустороннего нанесения на поли-
эфирную основу (плотностью 250 г/м

2

) битумно-полимерного вяжуще-

го. Это позволяет укладывать материал как методом полного наплавле-

498

Т

а

бл

и

ц

а 5.15

Физик

о-м

ех

ан

иче

ские х

ар

ак

тер

ис

тики матер

и

а

л

о

в

 Т

ех

н

оэлас

т

 ЭПП

, Т

ех

н

оэлас

т

 М

о

ст

 Б

,

Т

ех

н

оэлас

т

 Ал

ьфа

, Т

ех

н

оэлас

т

 Г

р

и

н

, Т

ех

н

оэлас

т

 Барьер Б

О

, Т

ех

н

оэлас

т

 ТЕРР

А

По

к

а

за

те

л

ь

Зна

ч

ение по

ка

за

те

ля

М

ар

ки матер

и

а

л

о

в

Те

х

н

о

-

элас

т

ЭПП

Те

х

н

о

-

элас

т

Мо

ст

 Б

Те

х

н

о

-

элас

т

Ал

ьфа

Те

х

н

о

-

элас

т

Гр

и

н

Те

х

н

о

-

элас

т

Барьер Б

О

Те

х

н

о

-

элас

т

ТЕРР

А

Т

о

лщина, мм

4,0

5,0

4,0

3,8

1,5

4,0

М

ас

са 1 м

2

, кг

4,95

6,0

4,95

5,0

1,6

5,0

Р

азр

ывная си

ла в пр

о

д

о

льн

о

м/п

о

п

ер

еч

н

о

м на

пр

ав

л

е-

ниях, Н, н

е м

ен

ее

600/400

600/600

600/400

600/400

У

сл

о

вная

пр

о

ч

н

о

сть

1,0 МП

а

1000/900

М

ас

са в

я

ж

у

щег

о

 с на

п

л

ав

ля

ем

о

й

 с

тор

о

ны, кг/м

2

, н

е

ме

не

е

2,0

2,0

2,0

2,0

—

2,0

Во

до

п

о

гл

о

щ

ени

е в те

ч

ени

е 24 ч, % п

о

 мас

се, н

е б

о

л

ее

1

1

1

1

1

1

Т

емп

ер

ат

у

р

а хру

пк

о

сти в

я

ж

ущег

о, °С, н

е выш

е

–35

–35

–30

–35

–35

Т

емп

ер

ат

у

р

а гибк

о

сти на бру

се

 R

 =

 25

мм, °С, н

е выш

е

–25

–25

–20

–25

–25

–25

Т

емп

ер

ат

у

р

а гибк

о

сти на бру

се

 R

 =

 10

мм, °С, н

е выш

е

–25

–25

–20

–25

–25

Во

до

н

епр

о

ницаем

о

сть пр

и да

вл

ении н

е м

ен

ее 0,2 МП

а

в те

ч

ени

е, ч

2222

2

2

Т

еп

л

о

сто

йк

о

сть, °С, н

е м

ен

ее

100

100

100

100

85

100

Т

ип з

ащитн

о

го п

о

кр

ытия (в

ер

хняя с

тор

о

н

а)

Пл

енка

П

ес

о

к

П

л

енка

Т

о

л

ст

ая

п

л

енка

Пл

енка П

ес

о

к

Т

ип з

ащитн

о

го п

о

кр

ытия (на

п

ла

вля

емая с

тор

о

н

а)

Пл

енка

Пл

енка

Пл

енка

Пл

енка

Адг

ез

и

о

нная

п

л

енка

Пл

енка

Длина×шир

ина, м

10×1

8×1

10×1

10×1

20×1

10×1

499

ния, так и методом механической фиксации. В качестве верхнего
защитного слоя используют мелкозернистую посыпку, предохраняю-
щую материал от избыточного нагрева и воздействия УФ-излучения на
время производства работ. Снизу материал защищен легкоплавкой по-
лимерной пленкой. Техноэласт ТЕРРА предназначен для устройства
однослойного гидроизоляционного покрытия в фундаментах; подзем-
ных конструкциях зданий и сооружений; тоннелей, строящихся откры-
тым способом; стилобатов; парковок и т.д.

Физико-механические характеристики материалов приведены в

табл. 5.15.

Правила монтажа рулонных битумно-полимерных

материалов

•  Подготовка поверхности основания
Поверхность основания для устройства гидроизоляции должна быть

очищена от цементного молочка, ржавчины, пыли, грязи и других ве-
ществ нежирового происхождения гидравлическим, механическим
либо комбинированным способами. Жировые загрязнения незначи-
тельной глубины на поверхности основания обрабатывают поверхност-
но-активными веществами (ПАВ) и промывают. При большей глубине
замасленное место удаляют и заменяют новой бетонной смесью или за-
делывают ремонтным составом на полимерцементной основе.

Бетонная поверхность не должна иметь раковин, наплывов, сколов

и т.п. Имеющиеся на основании каверны, раковины должны быть за-
деланы полимерцементными ремонтными составами. Перед укладкой
гидроизоляционного покрытия необходимо устранить все острые вы-
ступы, углы, грани, выступающую арматуру и т.д., чтобы избежать из-
лома материала или статического продавливания покрытия (например
при засыпке котлована грунтом или в процессе эксплуатации соору-
жения).

Закладные изделия должны быть жестко закреплены в бетоне; фар-

туки закладных изделий устанавливают заподлицо с защищаемой по-
верхностью.

В местах примыкания горизонтальной и вертикальной поверхностей

необходимо устраивать переходные галтели, которые изготавливаются
из цементно-песчаного раствора марки не ниже М150 или полимерце-
