Файл: Rumyantsev_B_M_i_dr_Sistemy_izolyatsii_stroitelnykh_konstruktsiy_2016.pdf

490

энергией единичного удара не более 5 Дж и частотой более 3000 ударов
в минуту. При некоторых видах механической обработки (шлифование,
пескоструйная обработка) существует вероятность забивки открытых
пор бетона пылью, что может сказаться на дальнейшей адгезии ремонт-
ного состава или гидроизоляционной мембраны. Для устранения этого
эффекта рекомендуется обработанную поверхность бетона промыть
водой либо тщательно обеспылить промышленным пылесосом.

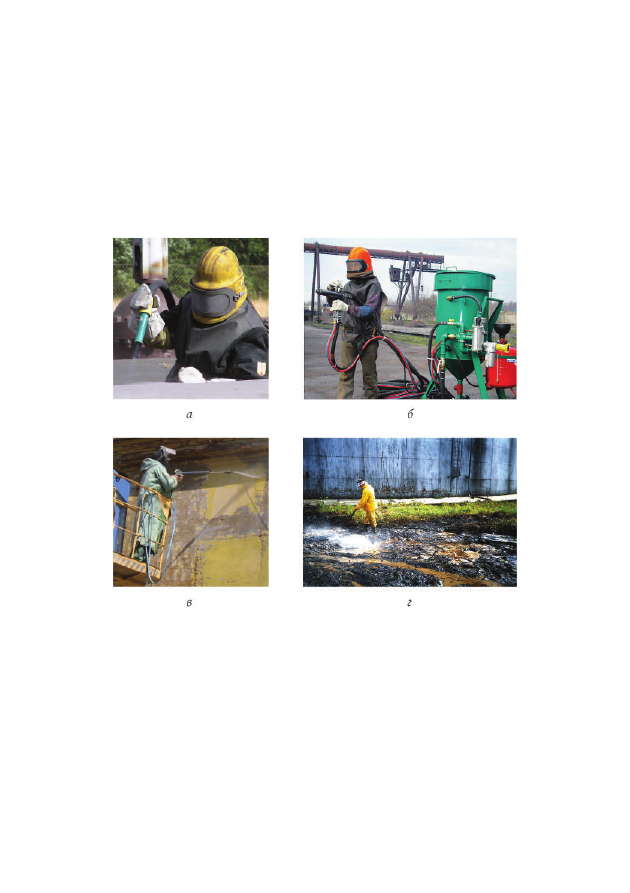

Рис. 5.30. Способы подготовки бетонной поверхности:

а — механический;

б — термический; в — гидравлический; г — химический

Термический способ (рис. 5.30, б) используется при небольшой глуби-

не повреждения бетонной поверхности (3—5 мм), загрязненной смола-
ми, маслами, остатками резины и другими органическими соединения-
ми. За термической обработкой покрытия всегда должна следовать ме-
ханическая или гидравлическая обработка.

Гидравлический способ (рис. 5.30, в) можно применять во всех случа-

ях и при любой степени разрушения бетона, за исключением случаев,

491

когда на месте производства работ не допускается изменение влажности
окружающей среды. Очистку с использованием водоструйной установ-
ки, развивающей давление от 600 атм. и выше, или водопескоструйной
установки применяют, если необходимо удаление ослабленного бетона
и продуктов коррозии арматуры. Водоструйную установку, развиваю-
щую давление 180—600 атм., используют в случае, если нужно очистить
поверхность бетона только от краски и грязи.

Химический способ (рис. 5.30, г) используется только в тех местах, где

механическая обработка невозможна по санитарно-гигиеническим тре-
бованиям или в стесненных условиях. После применения химического
способа обработки необходима обильная промывка бетонных поверх-
ностей водой. Сильно загрязненные нефтепродуктами, жирами и дру-
гими органическими соединениями бетонные поверхности, обладаю-
щие достаточной прочностью, подлежат очистке и обезжириванию рас-
творами поверхностно-активных веществ.

При выборе способа подготовки бетонной поверхности следует учи-

тывать влияние его на изменение прочности бетона на отрыв (табл. 5.12).

При производстве работ с некоторыми материалами (например ма-

стиками) одним из самых важных этапов является контроль влажности
основания. Допустимая влажность основания указывается в техниче-
ских описаниях на конкретный материал. Определение значений влаж-
ности бетона чаще всего производят с помощью влагомеров.

Таблица 5.12

Влияние способа подготовки бетонной поверхности

на прочность бетона

Способы подготовки бетонной

поверхности

Изменение прочности бетона

на отрыв, %

Снижение (–) Увеличение (+)

Механические:

вибрационные фрезы

–20

—

фрезы ударного типа действия (пальчиковые)

–30

—

отбойные молотки

–25

—

перфораторы

—

—

пневмозубила, игольчатый или проволочный
пистолет

—

+50

492

Способы подготовки бетонной

поверхности

Изменение прочности бетона

на отрыв, %

Снижение (–) Увеличение (+)

шлифовальная машина

—

+30

песко- или дробеструйная обработка

–30

—

Гидравлические:

водоструйная обработка

—

+10

обработка паром

—

—

Термический

–60

—

Химический

—

—

Комбинированные:

водопескоструйная обработка

—

+30

термическая обработка с пескоструйной

—

+20

термическая обработка с фрезерованием

–20

—

5.3.2. Материалы, применяемые для устройства
гидроизоляционных покрытий подземных частей
зданий и сооружений

Классификация

По технологии работ гидроизоляционные покрытия можно разде-

лить на оклеечные, обмазочные, штукатурные, механически закреплен-
ные и монтируемые (рис. 5.31).

Оклеечная гидроизоляция представляет собой сплошной водонепро-

ницаемый ковер из рулонных гидроизоляционных материалов, укладка
которых осуществляется приклеиванием к огрунтованной изолируемой
конструкции.

Обмазочная гидроизоляция создается путем нанесения на изолируе-

мую поверхность нескольких слоев мастичных, лакокрасочных (битум-
ных, битумно-полимерных, полимерных и т.п.) и цементных составов
толщиной 2—4 мм.

Таблица 5.12 (окончание)

493

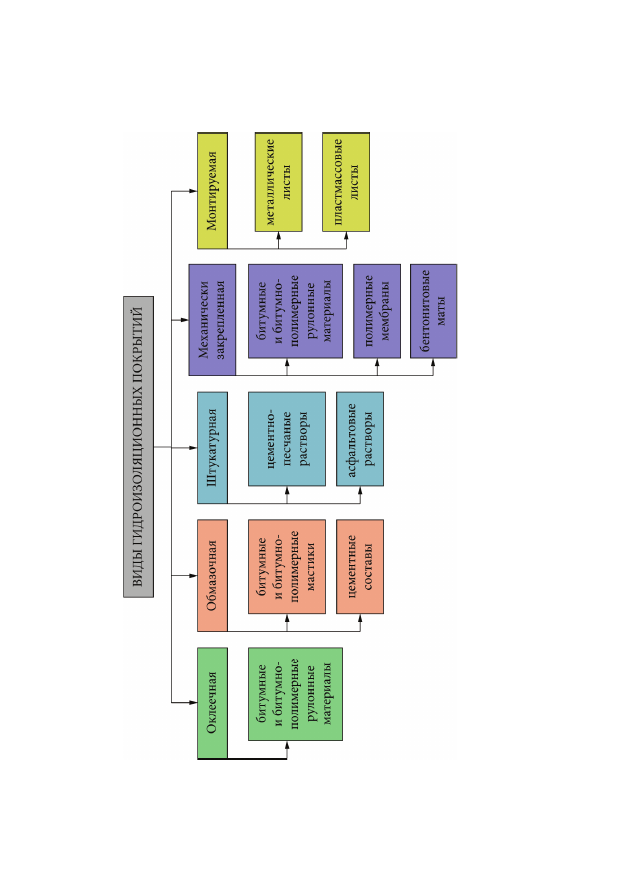

Ри

с. 5.31. Клас

си

ф

ика

ция о

сн

о

вных ви

до

в ги

др

о

и

зо

ляци

о

нных п

о

кр

ытий

494

Штукатурные покрытия представляют собой многослойные по-

крытия из составов, содержащих наполнители и заполнители (напри-
мер цементно-песчаные, асфальтовые растворы) толщиной 10—20 мм.

Механически закрепленная гидроизоляция предполагает укладку ру-

лонных материалов (битумных или битумно-полимерных полотен, по-
лимерных мембран, бентонитовых матов) с механической фиксацией к
основанию с помощью специальных крепежных элементов.

Монтируемая гидроизоляция выполняется из отдельных конструк-

тивных элементов (например металлических и пластмассовых листов),
специально подготовленных для данной конструкции. Эти элементы
крепят к основной конструкции монтажными креплениями или путем
приклеивания.

По виду основного гидроизоляционного материала различают:
•  на основе битумов: битумные и битумно-полимерные рулонные и

мастичные материалы; асфальтовые штукатурные растворы и мастики;

•  на полимерной основе: мембранные, листовые, обмазочные мате-

риалы;

•  на цементной основе: обмазочные и проникающие (пенетрирую-

щие) составы; штукатурные растворы;

•  рулонные материалы на основе бентонитовых глин;
•  металлические материалы: стальные листы для монтируемой ги-

дроизоляции.

Применение различных типов гидроизоляции зависит от гидроста-

тического напора и определяется по табл. 5.13. Гидроизоляцию подзем-
ных и заглубленных сооружений необходимо предусматривать выше
уровня отметки земли на высоту 0,3—0,5 м.

Таблица 5.13

Применение различных типов гидроизоляции в зависимости

от гидростатического напора

Гидро-
изоля-

ция

Обмазочная

Штукатурная

Окле-
ечная

Монтируемая

битум-

ная

поли-

мерная

асфаль-

товая

цемент-

ная

листо-

вая

поли-

мерная

метал-

личе-

ская

Гидроста-
тический
напор, м

2

5

20

30

50

30

Не
ограни-
чен
