лона по диагонали к его краям, пока подложка находится в размягчен-
ном состоянии (рис. 5.39).

Особенно тщательно прикатывают нахлесты (рис. 5.40).

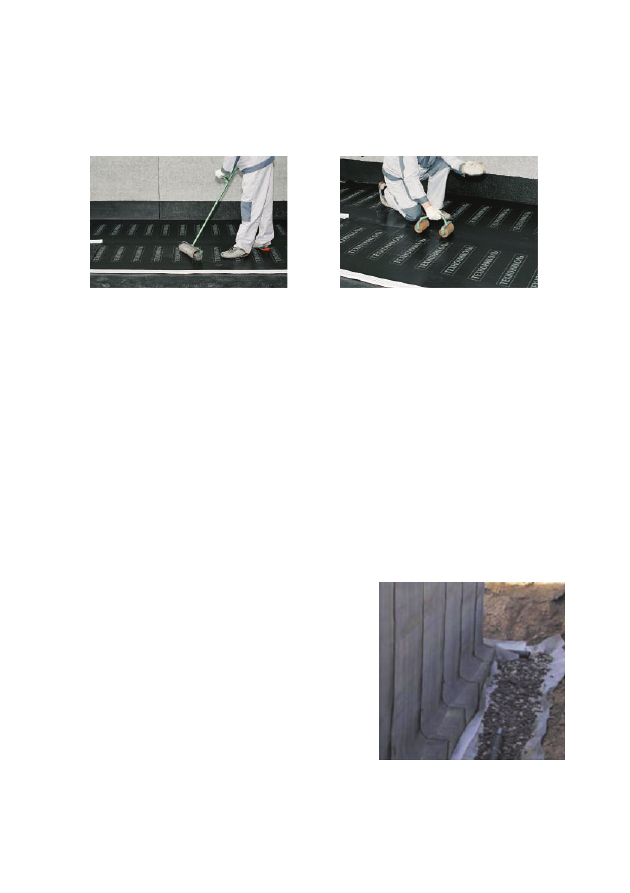

Рис. 5.39. Прикатка рулона валиками

Рис. 5.40. Прикатка нахлестов

рулонных материалов

При свободной укладке рулонных материалов на горизонтальной по-

верхности полотнища свариваются между собой только в зоне нахлеста.
В этом случае боковой нахлест материалов составляет не менее 120 мм,
торцевой — 150 мм (см. рис. 5.35).

Для предотвращения сдвига гидроизоляционные полотна распола-

гаются таким образом, чтобы нагрузки, действующие на материал при
устройстве защитной бетонной стяжки, были направлены перпендику-
лярно к поверхности полотна и равномерно распределены.

Перед началом работ по укладке материалов на вертикальной по-

верхности выполняется устройство слоев усиления в местах переходов
с горизонтальной на вертикальную поверхность, в районе деформаци-
онных швов, вну тренних и внешних
углов, вводов коммуникаций и т.п.

Правила укладки наплавляемых мате-

риалов на вертикальную поверхность те
же, что и при укладке наплавляемых мате-
риалов на горизонтальной поверхности.
Основное отличие заключается в технике
наплавления рулонных материалов.

Раскатка рулонов при устройстве вер-

тикального гидроизоляционного полотна
осуществляется в одном направлении,
снизу вверх (рис. 5.41).

Рис. 5.41. Гидроизоляция

вертикальной поверхности

506

При устройстве однослойного гидроизоляционного покрытия на

вертикальных поверхностях можно не выполнять разбежку торцевых
швов на 500 мм, а укладывать полотна торцевыми швами в одну линию.
В этом случае полотна последующего слоя необходимо укладывать со
сдвигом на 500 мм, соблюдая правило формирования Т-образного шва
(рис. 5.42).

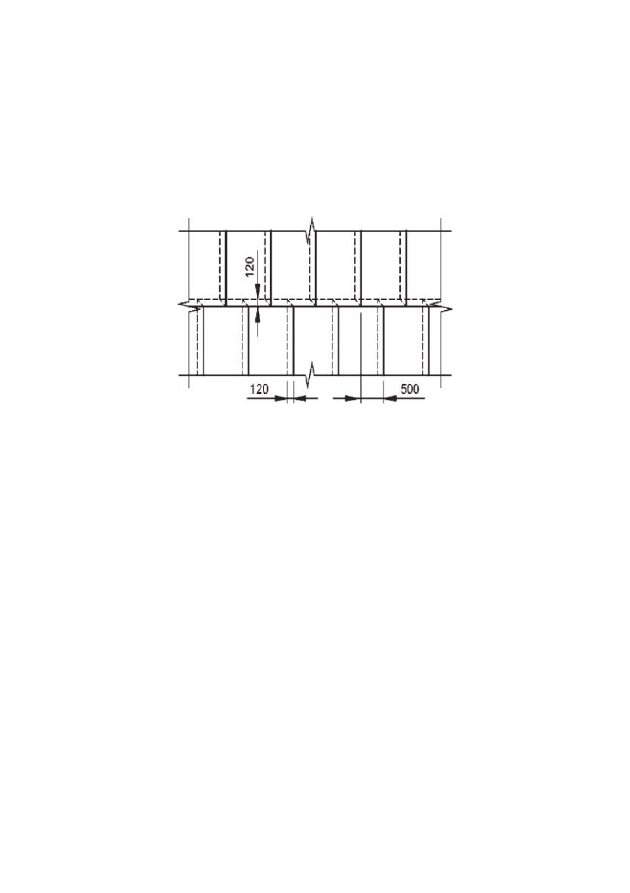

Рис. 5.42. Устройство разбежки торцевых швов

При свободной укладке однослойного гидроизоляционного покрытия

на вертикальных и наклонных поверхностях полотна можно крепить к
основанию механически двумя способами:

•  с помощью тарельчатых держателей диаметром 50 мм с крепежны-

ми элементами;

•  металлическими полосами толщиной 3—4 мм, шириной 40 мм,

длиной 600 мм с крепежными элементами.

После механического крепления полотна свариваются между собой

только в зоне нахлеста (боковой нахлест — не менее 120 мм, торцевой —
150 мм). В качестве крепежей применяют элементы, не подверженные
коррозионному износу: саморезы с полиамидной гильзой, дюбель-гвоз-
ди или дюбель-шурупы.

При свободной укладке материалов на вертикальных и наклонных

поверхностях слои усиления могут полностью наплавляться по огрун-
тованному основанию либо механически крепиться к основанию с по-
мощью металлических полос или тарельчатых держателей. Крепежи в
слой усиления устанавливаются на расстоянии 50 мм от края усиливае-
мого узла.

507

Шаг крепления рулона по высоте составляет не более 3 м при устрой-

стве однослойного покрытия и не более 2 м при устройстве многослой-
ного покрытия, с обязательным креплением края рулона. Крепежный
элемент после фиксации перекрывается нахлестом рулона следующего
слоя шириной минимум 150 мм или бандажом («заплаткой») (при одно-
слойном покрытии) шириной 250 мм. Бандаж изготавливается из от-
резка рулона материала, из которого выполняется гидроизоляционное
покрытие (рис. 5.43).

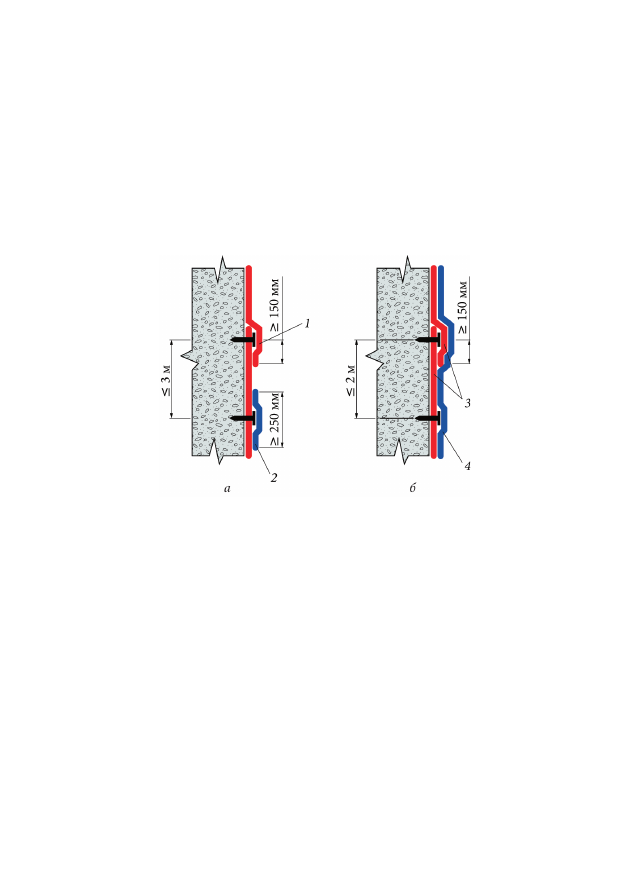

Рис. 5.43. Механическое крепление гидроизоляционного покрытия при

укладке на вертикальной поверхности:

а — однослойного; б — многослойного;

1 — рулонный материал; 2 — бандаж; 3 — рулонный материал 1-й слой;

4 — рулонный материал 2-й слой

Укладка горизонтального полотна производится следующим обра-

зом. Гидроизоляционное полотно заводится на отметку выше уровня
отметки земли на высоту 0,3—0,5 м. Верхний край рулона закрепляется
к цокольной конструкции сооружения профилированной металличе-
ской краевой рейкой механически, независимо от способа укладки ма-
териала (наплавлением, механически или по самоклеящейся техноло-
гии). Полотно защищается утеплителем (XPS плитами) или внешним
защитным отделочным покрытием для предотвращения механического
повреждения рулонного материала при обратной засыпке котлована и
для защиты от УФ-излучения, если промежуток времени между устрой-
ством покрытия и засыпкой котлована превышает 7 сут.

508

Соединение горизонтального и вертикального полотен выполняют с

обязательным усилением шва дополнительной полосой гидроизоляци-
онного материала шириной не менее 300 мм (рис. 5.44).

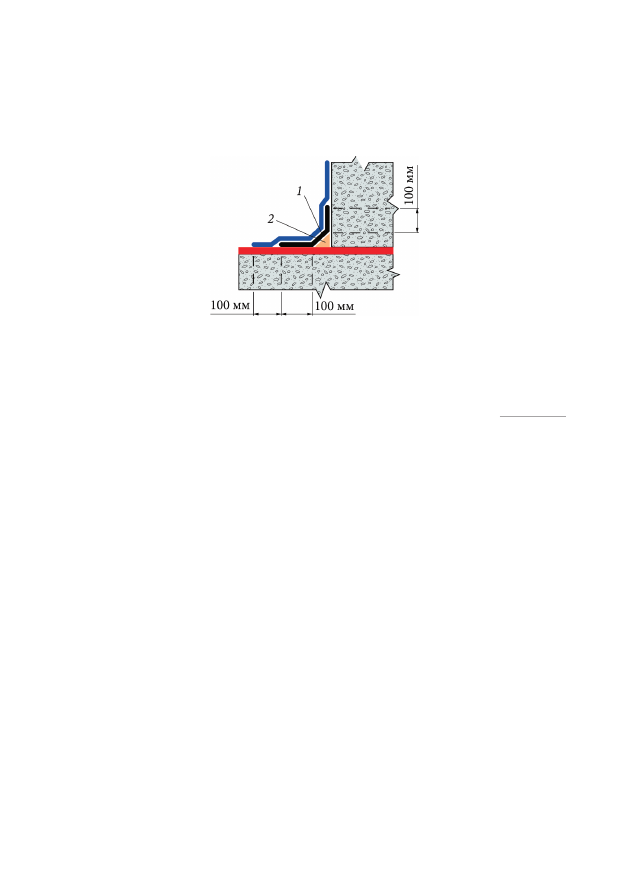

Рис. 5.44. Соединение горизонтального и вертикального

гидроизоляционных полотен:

1 — полоса усиления;

2 — переходная галтель

5.3.2.2. Рулонные полимерные материалы (мембраны)

В отличие от гидроизоляционных покрытий, выполненных из би-

тумно-полимерных рулонных материалов, полимерные мембраны не
требуют сплошного приклеивания к основанию. Мембраны произво-
дятся толщиной от 1,5 до 3,0 мм и укладываются в 1 слой (реже в 2 слоя).
Размеры рулона (20×2 м) позволяют сократить количество сварных
швов в мембране и существенно увеличить скорость монтажа.

Еще одна особенность полимерных мембран заключается в том, что

монтаж осуществляется безогневым способом, а сварка швов проис-
ходит при помощи горячего воздуха. При этом прочность сварного шва
получается выше, чем прочность самого материала. Помимо этого мем-
браны имеют следующие преимущества: не требуют тщательного вы-
равнивания основания, обладают практически нулевым водопоглоще-
нием, высокой устойчивостью к старению, гниению и прорастанию
корней.

В качестве рулонных полимерных покрытий для устройства гидрои-

золяции подземных частей зданий и сооружений наибольшее распро-
странение получили неармированные мембраны на основе пластифи-
цированного поливинилхлорида (ПВХ). В состав ПВХ мембран входят
специальные стабилизаторы, которые обеспечивают материалу высо-

509

кую биостойкость, стойкость к воздействию растворов солей, присут-
ствующих в грунте, слабых растворов неорганических кислот и щелочей.

Физико-механические характеристики полимерных

гидроизоляционных мембран

Для гидроизоляции подземных частей зданий и сооружений при-

меняются полимерные мембраны LOGICBASE V-SL и LOGICBASE V-ST:

• LOGICBASE V-SL — неармированная двухслойная гидроизоляци-

онная мембрана на основе пластифицированного ПВХ с ярко-желтым
сигнальным слоем, который позволяет по изменению цвета легко обна-
ружить поврежденный в процессе монтажа участок мембраны и при-
нять необходимые меры по его ремонту (рис. 5.45, а).

• LOGICBASE V-ST — неармированная двухслойная гидроизоляци-

онная мембрана на основе пластифицированного ПВХ, которая имеет
специальную текстурную поверхность, обеспечивающую возможность
проведения вакуумного теста для контроля целостности гидроизоляции
в процессе монтажа и эксплуатации (рис. 5.45, б).

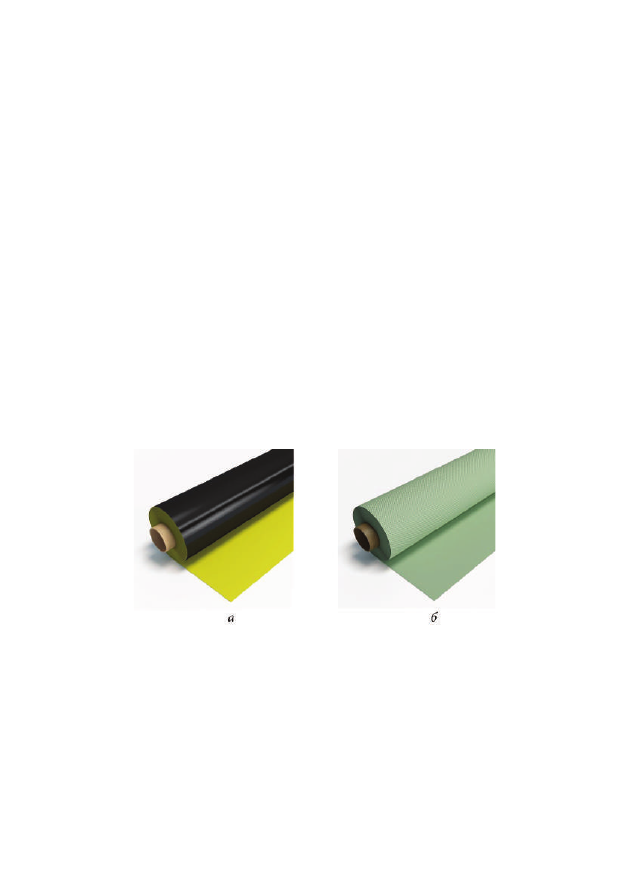

Рис. 5.45. Полимерные мембраны LOGICBASE V-SL (а);

LOGICBASE V-ST (б)

Физико-механические характеристики материалов LOGICBASE V-SL

и LOGICBASE V-ST приведены в табл. 5.18.

В зависимости от глубины заложения фундамента применяются по-

лимерные мембраны различной толщины. Так, при глубине заложения
до 10 м достаточная толщина мембраны составляет 1,5 мм, свыше
10 м — не менее 2 мм.
