180

и особенностей краевых свойств прорезей, имеющих специальную фор-
му. Кроме того, на теплопроводность влияет толщина стального про-
филя, с уменьшением которой снижается и теплопроводность кон-
струкции.

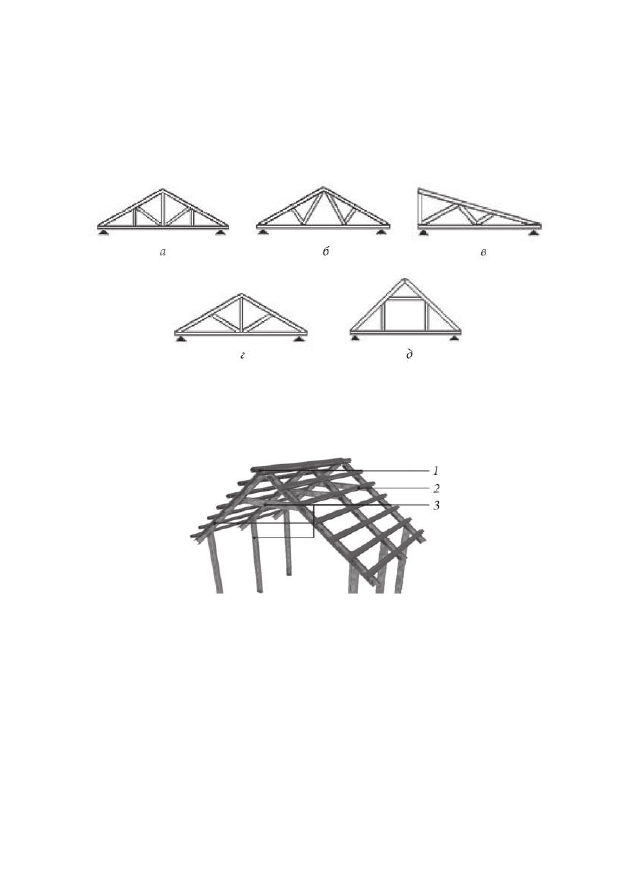

Рис. 1.110. Схемы балочных треугольных ферм:

а — М-образная;

б — W-образная; в — односкатная; г — Е-образная;

д — мансардная без промежуточной опоры

Рис. 1.111. Стропильная система, изготовленная из термопрофилей:

1 — С-образного; 2 — П-образного; 3 — шляпного

Устройство обрешетки

При устройстве деревянной несущей конструкции под кровельный

пирог устраивается основание (обрешетка). Деревянные основания вы-
полняют разреженными или сплошными из брусков или брусьев и до-
сок, уложенных перпендикулярно стропильным ногам. В качестве
сплошного настила допустимо использовать древесно-стружечную пли-
ту, шпунтованные или обрезные доски.

181

Перед установкой обрешетки укладывают карнизный настил и об-

шивают фронтонные свесы строгаными досками. Обрешетка непосред-
ственно воспринимает нагрузку кровельного материала и в свою оче-
редь давит на стропила, которые передают тяжесть крыши несущим
стенам. Обрешетку крепят к деревянным стропилам болтами и
гвоздями.

К деревянным основаниям предъявляют следующие требования:
•  все элементы обрешетки или сплошного настила должны быть

прочно закреплены на несущих конструкциях;

•  стыки брусков, жердей и досок должны располагаться вразбежку

над стропилами, оставляя просветы между досками одного ряда и за-
крывая их досками другого;

•  расстояния между элементами разреженной обрешетки должны

быть выдержаны по разметочному шаблону в зависимости от размеров
кровельных материалов;

•  наибольшие по ширине обрешетины должны располагаться по

осям опирания перекрывающих друг друга кровельных материалов, а
также у конька и карниза; первая от конька обрешетина должна быть
выше остальных на толщину кровельного настила — на 10—35 мм;

•  основание под разжелобок должно быть шириной 800 мм, а под

карнизный свес с настенными желобами — на всю его ширину в виде
сплошного дощатого настила;

•  в коньках и на ребрах крыши деревянные бруски устанавливают на

ребро;

•  деревянные обрешетины, настил и элементы стропил должны от-

стоять от дымовых труб на 130 мм;

•  закладные детали для пропуска труб должны быть установлены до

укладки кровельного материала.

Обрешетка изготавливается из сосны, ели, пихты и осины. Влаж-

ность древесины не должна превышать 12 %.

Для защиты от загнивания деревянные элементы необходимо обра-

батывать антисептическими составами. В настоящее время, как прави-
ло, эта операция осуществляется на месте строительства. Для антисеп-
тирования древесины элементов крыш используют водорастворимые
пропиточные составы. Наибольшее распространение получили фтори-
стые и кремнефтористые соединения натрия, а также препараты на ос-
нове борной кислоты и буры. Эти антисептики хорошо проникают в

182

древесину, не снижая ее прочности, и практически безвредны для
людей.

Для защиты от возгорания, кроме конструктивных огнезащитных

мероприятий, на деревянные конструкции наносят огнезащитные со-
ставы или пропитывают их химическими веществами — антипиренами.
В качестве антипиренов применяют буру, хлористый аммоний, фосфор-
нокислый натрий и аммоний, сернокислый аммоний. Огнезащитные
составы в виде красок или паст, приготовляемые из связующего веще-
ства, наполнителя и антипирена, наносят на поверхность деревянных
конструкций кистями, а также путем двукратного опрыскивания жид-
кими составами.

При использовании любых защитных составов следует учитывать

ограниченный срок их действия и необходимость повторной обработки
деревянных конструкций.

Ограждающие конструкции. Кровельное покрытие защищает зда-

ние не только от атмосферных осадков, а также от перегрева летом и
переохлаждения зимой. Для обеспечения нормального теплового режи-
ма внутренних помещений необходимо в подкрышном пространстве
устраивать теплоизоляцию. В отопительный период из-за большой раз-
ницы температур наружного и внутреннего воздуха на холодной ниж-
ней поверхности покрытия происходит конденсация влаги, содержа-
щейся в теплом воздухе, поднимающемся из внутренних помещений.
Это может привести к образованию плесени, увлажнению стропил и
обрешетки, намоканию утеплителя. Чтобы предотвратить увлажнение
утеплителя, его необходимо защитить снизу (от проникновения водя-
ного пара из помещения) пароизоляционной пленкой, а сверху (от воз-
можного проникновения атмосферной влаги) — надежным гидроизо-
ляционным покрытием. При использовании в качестве кровельного
покрытия металлочерепицы поверх подкровельной гидроизоляции
оставляют вентилируемый зазор, чтобы избежать накопления конден-
сата и влаги на внутренней поверхности металла.

Таким образом, ограждающая конструкция крыши представляет со-

бой кровельный пирог, состоящий из следующих слоев (сверху вниз):
кровельного покрытия, обрешетки, гидроизоляции, утеплителя, парои-
золяции и материала для внутренней отделки (гипсокартона, сухой
штукатурки и т.п.) (рис. 1.112).

183

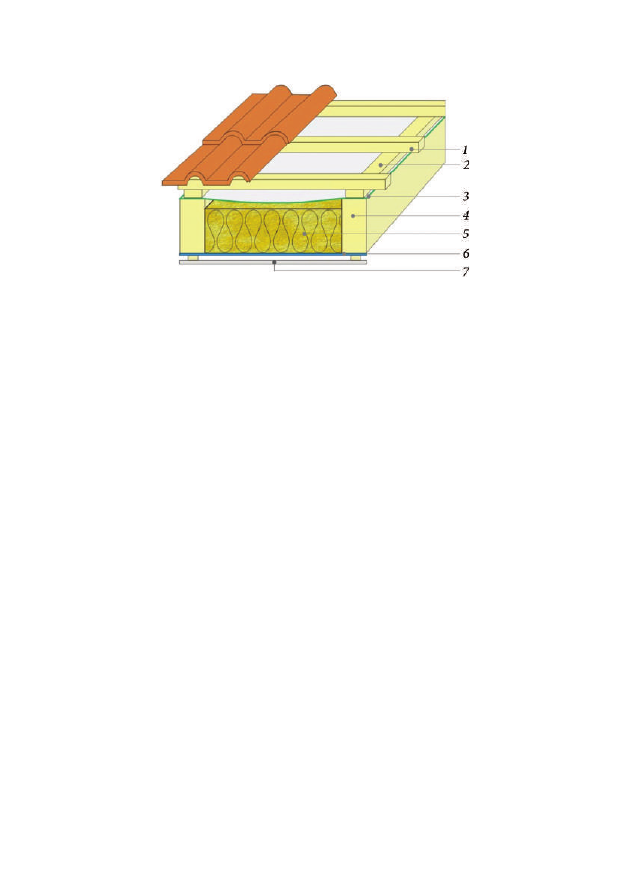

Рис. 1.112. Кровельный пирог скатной крыши:

1 — обрешетка;

2 — контробрешетка; 3 — подкровельная пленка; 4 — стропило;

5 — утеплитель; 6 — пароизоляция; 7 — внутренняя отделка

Излишняя влага может появиться в подкровельном пространстве в

следующих случаях:

•  неверный монтаж кровли (неграмотно выполненные примыкания,

внутренние ендовы, затекания в случае капиллярного эффекта при ма-
лых уклонах кровли и т.п.);

•  повреждение финишного покрытия;
•  конденсация в результате возникновения «точки росы» на вну-

тренней поверхности финишного покрытия как естественный и неот-
вратимый процесс;

•  отсутствие подкровельной вентиляции в результате естественной

абсорбции (впитывания) влаги деревянными конструкциями.

Для профилактики проблем, которые создает излишняя влажность,

необходимо поддерживать влагу в оптимальном режиме. Для этого все
конструкции должны быть герметично изолированы от внешней и вну-
тренней влаги (паров, конденсата), быть вентилируемыми и обеспечи-
вать выветривание влажных паров.

Устройство скатной крыши включает следующие работы:
• подготовку основания;
• устройство пароизоляции;
• укладку теплоизоляции;
•  устройство подкровельной гидроизоляции;
•  устройство примыканий к инженерным коммуникациям, парапе-

там, свесам и т.п.;

184

•  монтаж элементов активной и/или пассивной вентиляции;
• монтаж кровли;
• устройство водоотведения;
•  устройство элементов системы безопасности, ходовых мостиков,

системы снегозадержания (в случае необходимости).

В следующих частях будут рассмотрены 2 типа скатных кровельных

систем: с использованием гибкой (мягкой) черепицы и металлочерепицы.

1.3.4. Кровельные системы с использованием
гибкой (мягкой) черепицы

Основным достоинством гибкой черепицы является возможность ее

применения для кровель любой сложности, формы и конфигурации,
вплоть до куполов и луковичных крыш, обеспечивая 100%-ную герме-
тичность. При этом она хорошо вписывается в окружающий ландшафт
и придает зданию или сооружению архитектурную выразительность
(рис. 1.113).

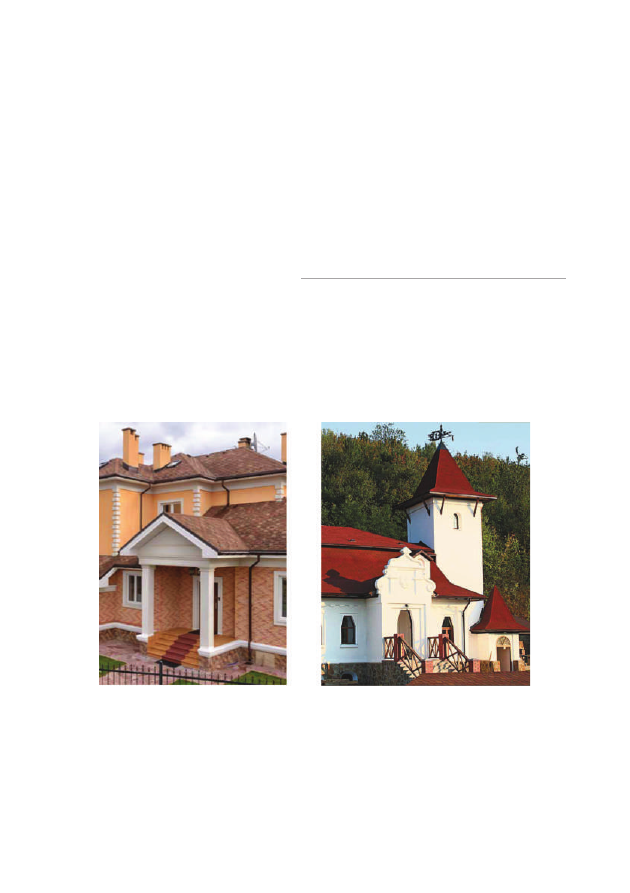

Рис. 1.113. Кровельные системы с гибкой черепицей

Кроме того, гибкая черепица имеет существенные шумопоглощаю-

щие свойства. В случае устройства такой черепицы поверх битумных
покрытий, последние выполняют функцию дополнительного нижнего
подкладочного ковра.
