Рассмотрим различные варианты кровельных систем с гибкой чере-

пицей для зданий с холодными и теплыми чердачными пространствами
на примере систем с гибкой черепицей Шинглас (Shinglas) (см. раз-
дел 1.1.3).

Виды кровельных систем с гибкой черепицей Шинглас

Кровельные системы зданий с холодным чердаком

Кровельная система ТН-ШИНГЛАС Классик предназначена для

устройства крыш на жилых и административных зданиях с холодным
чердаком. Разработано несколько вариантов этой системы. Варианты 1
и 2 предполагают использование деревянной стропильной системы с
дощатым (рис. 1.114) или крупнощитовым (рис. 1.115) настилом. В ва-
рианте 3 несущей конструкцией является металлическая стропильная
система в комбинации с крупнощитовым настилом (рис. 1.116). Вариан-
том 4 предусмотрена железобетонная стропильная система и крупно-
щитовой настил (рис. 1.117). Для устройства основания кровель по не-
сущим конструкциям из металла и железобетона допустимо использо-
вать также дощатый настил (согласно схеме на рис. 1.114).

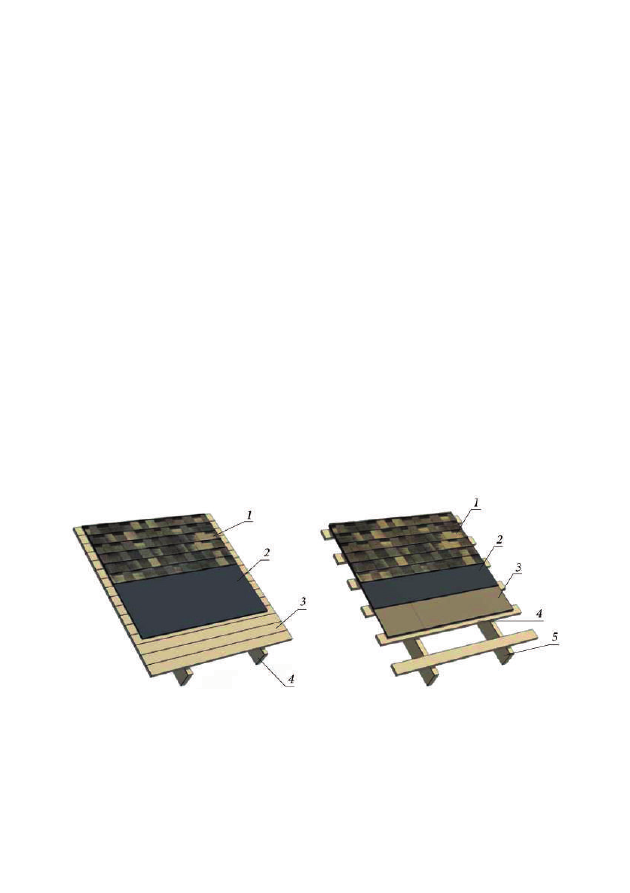

Рис. 1.114. Система ТН-ШИНГЛАС

Классик. Вариант 1:

1 — гибкая

черепица Шинглас; 2 — подкладочный

ковер; 3 — сплошной дощатый настил;

4 — стропильная нога

Рис. 1.115. Система ТН-ШИНГЛАС

Классик. Вариант 2:

1 — гибкая

черепица Шинглас; 2 — подкладочный

ковер; 3 — сплошной крупнощитовой

настил; 4 — разреженная обрешетка;

5 — стропильная нога

186

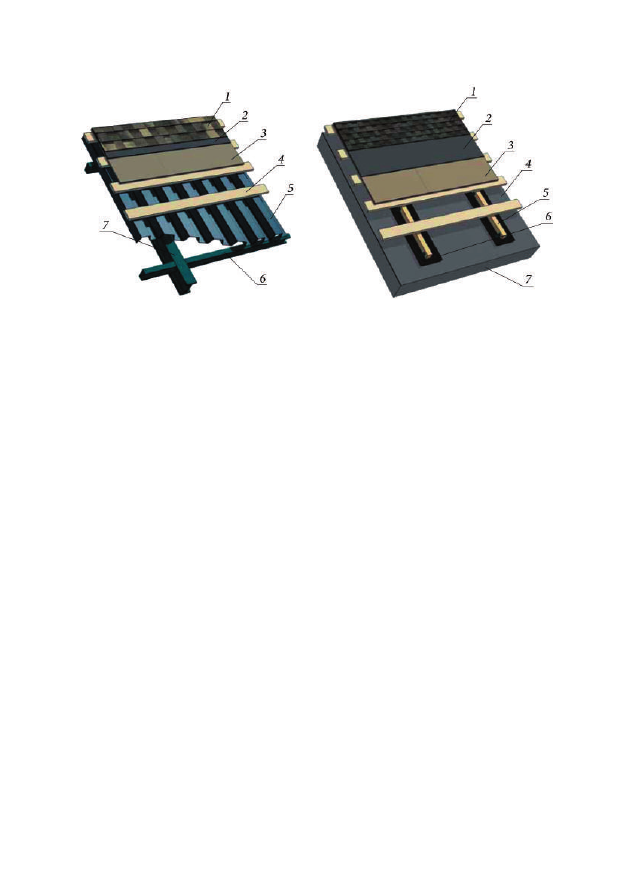

Рис. 1.116. Система ТН-ШИНГЛАС

Классик. Вариант 3:

1 — гибкая

черепица Шинглас; 2 — подкладочный

ковер; 3 — сплошной крупнощитовой

настил; 4 — разреженная обрешетка;

5 — профнастил; 6 — прогон; 7 — рама

металлокаркаса

Рис. 1.117. Система ТН-ШИНГЛАС

Классик. Вариант 4:

1 — гибкая

черепица Шинглас; 2 — подкладочный

ковер; 3 — сплошной крупнощитовой

настил; 4 — шаговая обрешетка; 5 —

контробрешетка; 6 — полосы битумной

гидроизоляции; 7 — железобетонное

покрытие

Кровельные системы зданий с мансардой
или теплым чердаком

Система ТН-ШИНГЛАС Мансарда предназначена для устройства

крыш на жилых и административных зданиях с жилой мансардой или для
зданий с утепленным чердаком. Варианты 1 и 2 предполагают использова-
ние деревянной стропильной системы с дощатым (рис. 1.118) или крупно-
щитовым (рис. 1.119) настилом. В качестве крупнощитового настила при-
меняются трехслойные ориентированные стружечные плиты (ОСП-3)
или водостойкая фанера, изготовленная с применением смоляного фено-
лоформальдегидного клея (ФСФ). В варианте 3 несущей конструкцией
является металлическая стропильная система в комбинации с крупнощи-
товым настилом (рис. 1.120). Вариантом 4 предусмотрена железобетонная
стропильная система и крупнощитовой настил (рис. 1.121). Деревянный
брус размером 50×50 мм устанавливают с шагом 600 мм для укладки слоя
контрутепления, которое выполняется внутри кровли для того, чтобы
не допустить возникновения мостиков холода. Вентилируемые отверстия
в контрбрусе (5 см на каждые 1,5 м) обеспечивают переток воздуха.

187

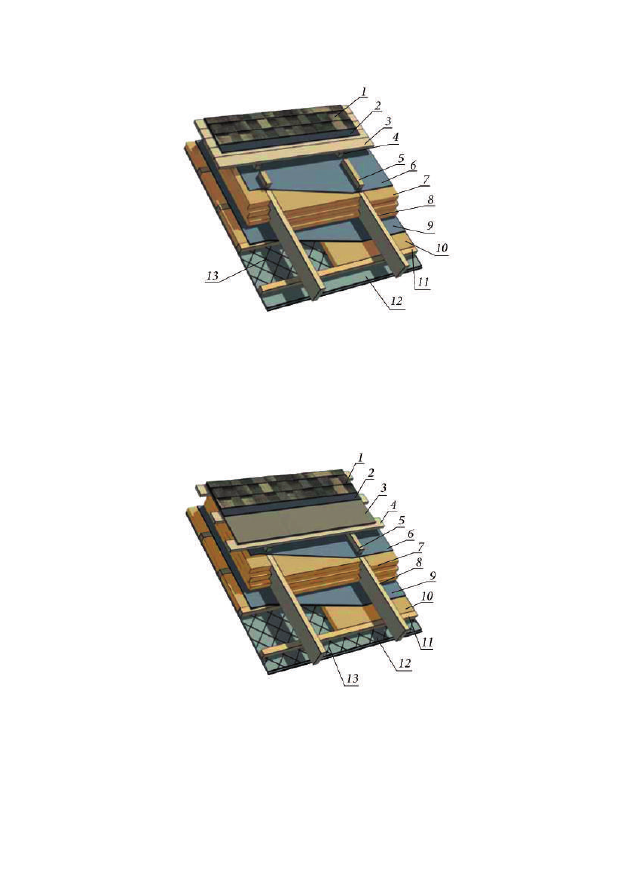

Рис. 1.118. Система ТН-ШИНГЛАС Мансарда. Вариант 1:

1 — гибкая черепица

Шинглас; 2 — подкладочный ковер АНДЕРЕП; 3 — сплошной дощатый настил;

4 — вентилируемое отверстие в контрбрусе; 5 — контробрешетка; 6 — ветрозащита

(диффузионная пленка); 7 — утеплитель с разбежкой швов; 8 — стропильная нога;

9 — пароизоляция с проклейкой швов; 10 — контрутепление 50 мм; 11 — брус

размером 50×50 мм с шагом 600 мм; 12 — два слоя гипсокартона; 13 — металлическая

проволока либо специальная сетка d = 2 мм с шагом 250 мм

Рис. 1.119. Система ТН-ШИНГЛАС Мансарда. Вариант 2:

1 — гибкая черепица

Шинглас; 2 — подкладочный ковер АНДЕРЕП; 3 — сплошной крупнощитовой настил;

4 — разреженная обрешетка; 5 — контробрешетка; 6 — ветрозащита (диффузионная

пленка); 7 — утеплитель с разбежкой швов; 8 — стропильная нога; 9 — пароизоляция

с проклейкой швов; 10 — контрутепление 50 мм; 11 — брус размером 50×50 мм

с шагом 600 мм; 12 — два слоя гипсокартона; 13 — металлическая проволока

либо специальная сетка d = 2 мм с шагом 250 мм

188

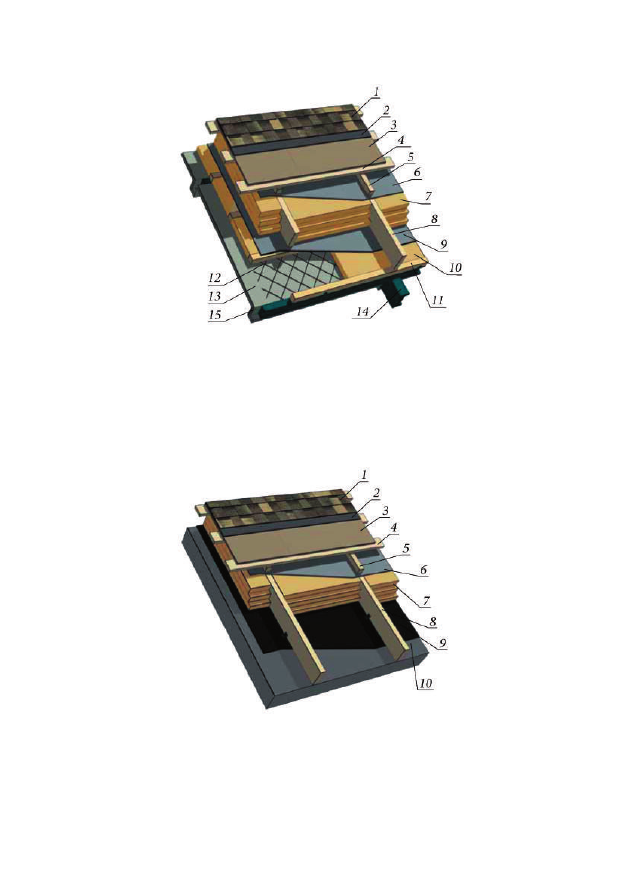

Рис. 1.120. Система ТН-ШИНГЛАС Мансарда. Вариант 3:

1 — гибкая черепица

Шинглас; 2 — подкладочный ковер АНДЕРЕП; 3 — сплошной крупнощитовой настил;

4 — разреженная обрешетка; 5 — контробрешетка; 6 — ветрозащита (диффузионная

пленка); 7 — утеплитель с разбежкой швов; 8 — стропильная нога; 9 — пароизоляция

с проклейкой швов; 10 — контрутепление 50 мм; 11 — брус размером 50×50 с шагом

600 мм; 12 — металлическая проволока либо специальная сетка d = 2 мм с шагом

250 мм; 13 — два слоя гипсокартона; 14 — рама металлокаркаса; 15 — прогон

Рис. 1.121. Система ТН-ШИНГЛАС Мансарда. Вариант 4:

1 — гибкая черепица

Шинглас; 2 — подкладочный ковер АНДЕРЕП; 3 — сплошной крупнощитовой настил;

4 — разреженная обрешетка; 5 — контробрешетка; 6 — ветрозащита (диффузионная

пленка); 7 — утеплитель с разбежкой швов; 8 — стропильная нога; 9 — битумная

пароизоляция; 10 — железобетонное покрытие

189

Устройство кровли из гибкой черепицы

•  Подготовка кровельного основания
Основанием под кровлю из битумной черепицы служит сплошной

настил, который может быть выполнен из:

•  шпунтованных или обрезных досок хвойных пород влажностью не

более 20 %;

•  влагостойкой фанеры марки ФСФ;
•  ориентированно-стружечных плит (ОСП-3) [42].
Основание должно быть сухим, жестким и ровным; перепады по вы-

соте не должны превышать 1—2 мм.

Шаг и сечение стропил определяют расчетом в зависимости от дей-

ствующих нагрузок. В зависимости от шага стропил применяется раз-
личная толщина сплошного деревянного настила (табл. 1.33).

Таблица 1.33

Толщина сплошного настила для укладки гибкой черепицы

Шаг стропил, мм

Толщина сплошного настила, мм

из досок

из фанеры

из ОСП-3

600

20

12

12

900

23

18

18

1200

30

21

21

1500

37

27

27

Разреженная обрешетка позволяет уменьшить отходность крупно-

щитового деревянного настила и способствует свободной циркуляции
воздуха по всему объему подкровельного пространства. При использо-
вании в качестве обрешетки обрезной доски зазор между досками дол-
жен составлять 1—5 мм.

Монтаж крупнощитового настила (из фанеры марки ФСФ либо

ОСП-3) производится с разбежкой швов; настил крепится ершенными
гвоздями или саморезами. При этом между листами необходимо оста-
вить зазор 3—5 мм для компенсации линейного расширения.

При использовании влажной древесины окончания шпунтованных

или обрезных досок с каждой стороны крепятся на 2 самореза. Перед
укладкой делают выборку из досок по толщине. Чтобы толщина насти-
ла изменялась постепенно, более толстые доски укладывают ближе к
