карнизному свесу. Кроме того, следует обратить внимание на то, чтобы
фрагменты годовых колец были ориентированы выпуклостями вниз.

•  Устройство вентиляции
Для увеличения срока службы подкровельной конструкции необхо-

димо предусматривать вентиляцию. Недостаточная вентиляция может
привести к повреждению строительных конструкций и кровли, ослабле-
нию теплоизолирующих функций, а также внутренним протечкам.

Естественное проветривание чердачных помещений через слуховые

окна, находящиеся на скатных крышах, является неэффективным вслед-
ствие нерационального расположения вентиляционных отверстий на
одном уровне в области примерно равных аэродинамических коэффи-
циентов. В чердачном помещении образуются зоны с застойным воз-
духом (рис. 1.122).

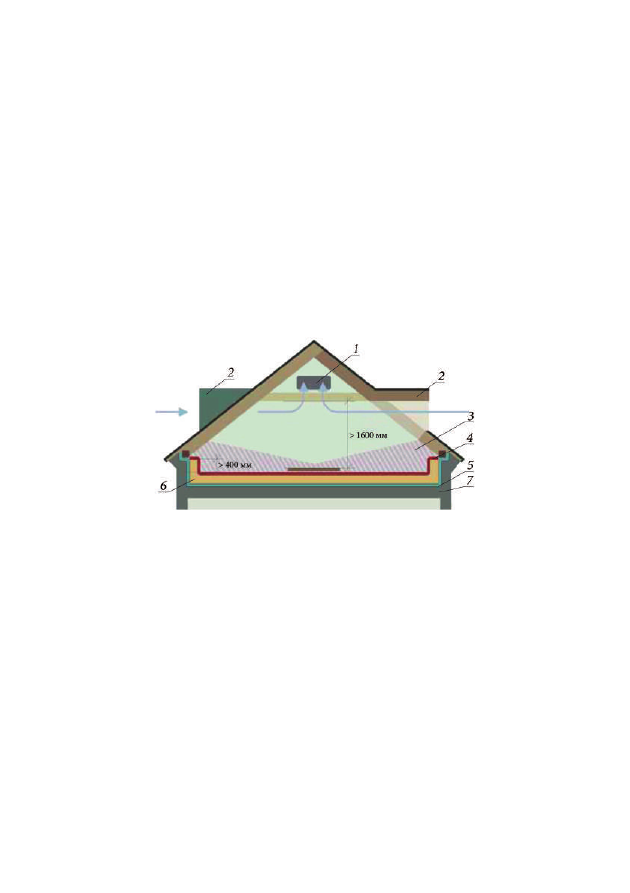

Рис. 1.122. Вентиляция чердака через слуховые окна:

1 — вентиляционное

отверстие (окно) в щипцовой стене; 2 — слуховое окно; 3 — зона с застойным

воздухом; 4 — ветрозащита; 5 — пароизоляция; 6 — утеплитель; 7 — чердачное

перекрытие

При организации вентиляции помещений наряду с обеспечением

требуемого воздухообмена большое значение имеет получение полного
омывания наружным воздухом всего подкровельного пространства.

Система вентиляции чердачных помещений устраивается в крышах

зданий любого назначения и любой конфигурации, с деревянными, ме-
таллическими или железобетонными несущими конструкциями и лю-
быми видами кровель (из рулонных гидроизоляционных материалов,
кровельной стали, черепицы, асбестоцементных листов и др.). Особен-
но важно осуществлять ее в крышах с плотными кровлями и при рас-
положении трубопроводов центрального отопления и горячего водо-
снабжения в чердачных помещениях.

191

Вентиляционные отверстия в скатной кровле, называемые продуха-

ми, позволяют сохранить эффективность утеплителя крыши и увели-
чить срок службы деревянных конструкций. При естественной венти-
ляции чердачных помещений наиболее рационально располагать про-
духи под свесом кровли равномерно по периметру здания и в коньке
крыши по всей его длине. В этом случае приточные отверстия окажутся
внизу проветриваемого объема, а также в зоне максимальных (положи-
тельных) давлений воздушного потока, а вытяжные — в зоне минималь-
ных (отрицательных) давлений воздушного потока. Такое расположе-
ние вентиляционных отверстий обеспечит интенсивный воздухообмен
по всему объему чердака (рис. 1.123).

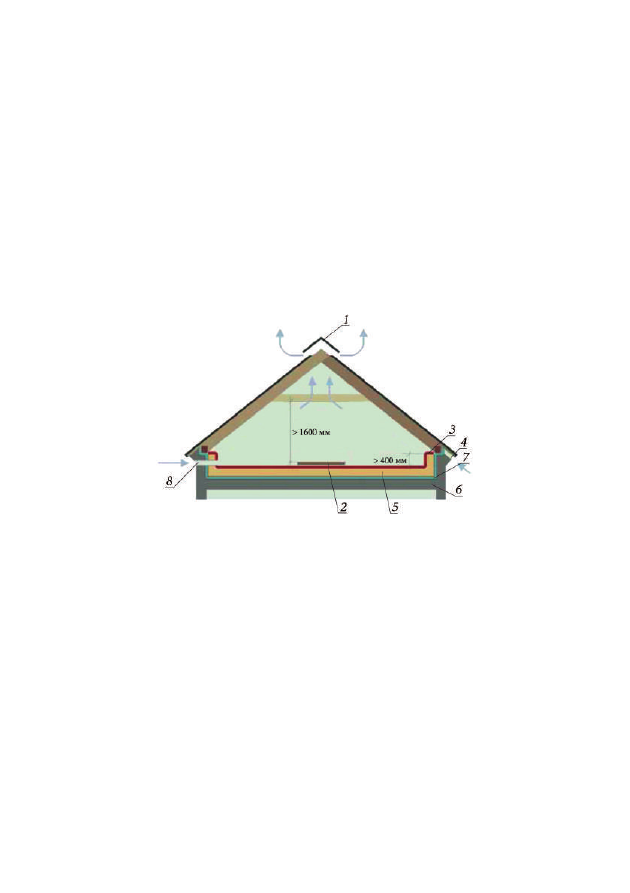

Рис. 1.123. Карнизно-коньковая вентиляция чердака:

1 — коньковый продух;

2 — дощатый проход над утеплителем; 3 — ветрозащита; 4 — карнизный щелевидный

продух; 5 — утеплитель; 6 — чердачное перекрытие; 7 — пароизоляция;

8 — карнизный точечный продух

Карнизными щелевидными продухами называются вентиляционные

отверстия под свесом кровли в виде узкой щели шириной 2—2,5 см,
оставляемой между стеной и кровлей. Карнизные точечные продухи —
вентиляционные отверстия диаметром 10—25 мм, размещаемые в кар-
низной части стены по осям окон или простенков.

Карнизные продухи обеспечивают постоянное проветривание кон-

струкции, а также облегчают контроль состояния кровли в наиболее
подверженных повреждению местах. Кроме того, их наличие способ-
ствует ускорению прогрева надкарнизных участков кровли в периоды
оттепелей, а с этим и освобождению желобов от наледей, образующих-

192

ся при таянии снега под воздействием солнечной радиации. Во избежа-
ние заселения чердачного помещения птицами точечные продухи под
свесом кровли закрывают решетками, а щелевидные — сетками или
специальными перфорированными планками, называемыми софитами.

Коньковые продухи делают либо в виде сплошной щели шириной

5 см, либо в виде отдельных отверстий (флюгарок) и располагают через
6—8 м друг от друга, затем закрывают коньковым аэратором. При таком
размещении вентиляционные отверстия под свесом кровли работают
на приток, в коньке — на вытяжку.

Площадь вентиляционных отверстий системы естественной венти-

ляции чердачных помещений устанавливается расчетом в зависимости
от теплопоступлений в подкровельное пространство, его объема и кли-
матических условий района постройки здания. Площадь сечения слухо-
вых окон и продухов на крыше должна составлять

1

/

300

—

1

/

500

 площади

чердачного перекрытия, т.е. на каждые 1000 м

2

 площади чердака необ-

ходимо не менее 2 м

2

 слуховых окон и продухов. При этом их располо-

жение должно обеспечить сквозное проветривание чердачного помеще-
ния, исключающее местный застой (воздушные мешки). Для создания
тяги воздуха давление в чердачном помещении должно быть понижен-
ным, поэтому площадь вытяжных отверстий принимается на 10—15 %
больше площади приточных.

Нормальную вентиляцию совмещенной скатной крыши (объединя-

ющей чердачное перекрытие и кровлю) обеспечивают 3 основных эле-
мента: отверстия для притока наружного воздуха, каналы над теплоизо-
ляцией для его циркуляции и вытяжные отверстия в верхней части
кровли.

Для удаления конденсата, проветривания подкровельного простран-

ства и вывода наружу влажного воздуха на кровле устанавливают кро-
вельные аэраторы. Их изготавливают из материалов, стойких к кислот-
ным средам, коррозии, перепаду температур и ультрафиолетовому из-
лучению, например из ПВХ или нержавеющей стали. Они бывают
разных размеров и модификаций  — точечными и непрерывными
(сплошными). Точечные аэраторы предназначены для локальной вен-
тиляции подкровельного пространства. Их устанавливают на отдель-
ных участках кровельного покрытия. Непрерывные аэраторы (конько-
вые) предназначены для непрерывной вентиляции на всей протяжен-
ности конька. Они представляют собой длинную пластину с

193

отверстиями, которую устанавливают по всей длине конька здания
(рис. 1.124). Кровельные аэраторы можно устанавливать как при стро-
ительстве, так и на уже обустроенную крышу. Количество аэраторов
зависит от их технических способностей и площади ската кровли.

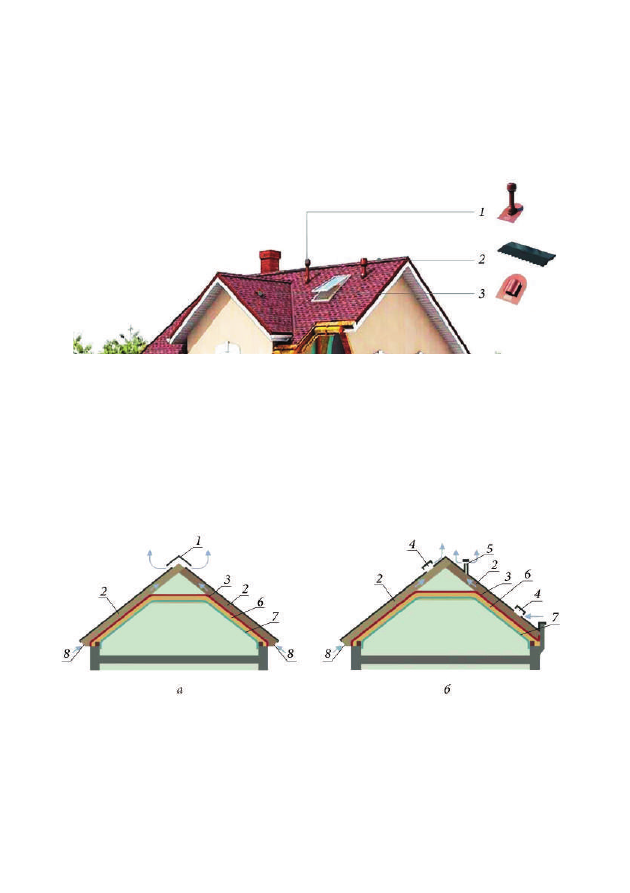

Рис. 1.124. Вытяжные элементы:

1 — точечный скатный аэроэлемент ПИЛОТ

ТехноНИКОЛЬ высокого типа (диаметр выхода 110 мм); 2 — сплошной

коньковый аэратор ТехноНИКОЛЬ размером 0,61×0,29 м;

3 — точечный скатный аэроэлемент КТВ низкого типа

Схемы устройства вентиляции подкровельного пространства совме-

щенной кровли с применением сплошного конькового и точечных скат-
ных аэраторов представлены на рис. 1.125.

Рис. 1.125. Схемы устройства вентиляции подкровельного пространства

совмещенной кровли:

а — с применением сплошного конькового аэратора; б —

с применением точечных скатных аэраторов; 1 — сплошной коньковый аэратор;

2 — вентиляционный канал; 3 — ветрозащита; 4 — точечный скатный аэратор

(низкого типа); 5 — точечный скатный аэратор (высокого типа); 6 — утеплитель;

7 — пароизоляция; 8 — отверстия для притока воздуха

194

Принципиальная схема устройства притока наружного воздуха че-

рез карниз представлена на рис. 1.126.

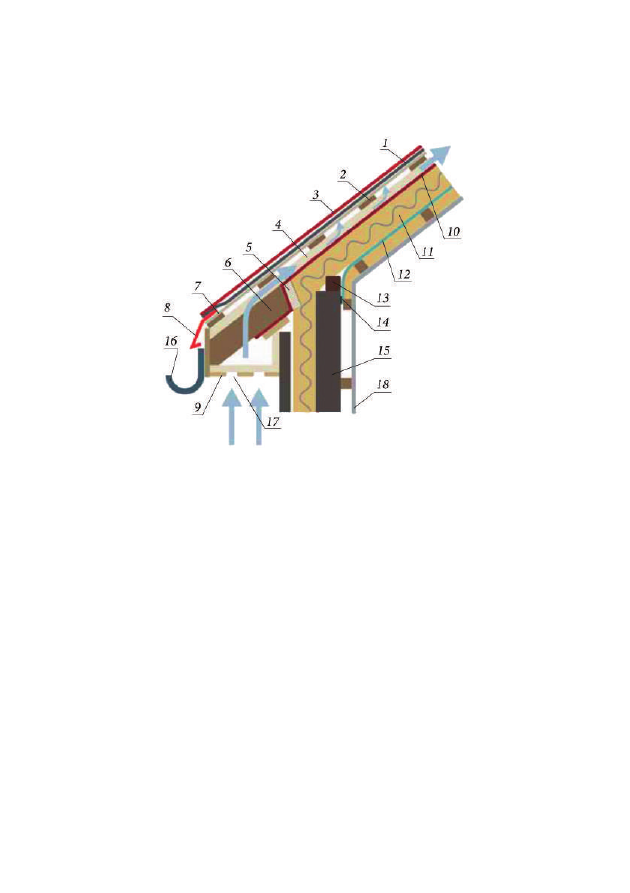

Рис. 1.126. Принципиальная схема устройства притока наружного

воздуха через карниз:

1 — подкладочный ковер; 2 — разреженная обрешетка;

3 — гибкая черепица; 4 — контробрешетка; 5 — лобовая доска;

6 — стропильная нога; 7 — разреженная обрешетка; 8 — карнизная планка;

9 — софитная планка; 10 — ветрозащита; 11 — утеплитель;

12 — пароизоляция; 13 — мауэрлат; 14 — гидроизоляция

(бутилкаучуковая лента); 15 — наружная стена; 16 — крюк водостока;

17 — отверстия для притока воздуха; 18 — два слоя гипсокартона

Каналы над теплоизоляцией должны иметь минимальную высоту

продуха 50 мм при угле наклона ската более 20°. При угле наклона ската
менее 20° высота продуха должна быть увеличена до 80 мм.

•  Монтаж пароизоляционных материалов
Пароизоляцию следует предусматривать в соответствии с расчетом

по СП 50.13330.2012 «Тепловая защита зданий» и СП 23-101—2004
«Проектирование тепловой защиты зданий».

Пароизоляционные материалы всегда крепятся только с внутренней

стороны конструкций здания между внутренней облицовкой и утепли-
телем.
