В качестве пароизоляции применяют:
•  полипропиленовые или полиэтиленовые пленки (например паро-

изоляционные пленки ТЕХНОНИКОЛЬ) — для крыш с деревянной
стропильной системой;

•  битумно-полимерные материалы (например Унифлекс ЭПП, Техно-

эласт ЭПП и др.) — для укрыш с металлической стропильной системой
и железобетонными несущими конструкциями.

Материалы поставляются в рулонах и могут монтироваться как на

горизонтальные, так и на вертикальные поверхности. Герметизация
швов полимерных пленок обеспечивается применением паронепрони-
цаемых бутилкаучуковых или акриловых соединительных лент. Такие
ленты имеют 2 клеевых слоя (внешний и внутренний) и создают проч-
ное соединение пленок. При монтаже полиэтиленовых и полипропиле-
новых материалов (с верхней и нижней сторонами из нетканого мате-
риала) применяют специальную самоклеящуюся ленту. Ленту отматы-
вают с мотка и проклеивают стык пленок, уложенных внахлест. Для
соединения пленок можно также использовать деревянные рейки, при-
крепленные к стропилам, прижимая нахлест пленок.

Соединение с элементами утепленной конструкции осуществляется

скобами механического сшивателя или оцинкованными гвоздями с пло-
ской головкой. В жилых помещениях мансардных надстроек и в поме-
щениях с повышенной влажностью необходимо предусмотреть зазор
1—3 см между пароизоляцией и облицовочным материалом с внутрен-
ней стороны помещения.

Битумно-полимерные материалы укладываются внахлест и направ-

ляются на основание. При этом величина бокового нахлеста составляет
100 мм, а торцевого — 150 мм.

•  Монтаж теплоизоляционных материалов
Для утепления скатных крыш и перекрытий применяются материа-

лы плотностью не более 250 кг/м

3

 и теплопроводностью не более

0,06 Вт / (м∙°С). Материал и толщину утеплителя определяют теплотех-
ническим расчетом согласно СП 50.13330.2012 [47]. Теплоизоляционные
материалы в конструкциях утепления зданий должны соответствовать
требованиям пожарной безопасности [38; 37], иметь гигиенические сер-
тификаты, не выделять токсичные вещества.

В качестве утеплителей скатных крыш наибольшее распространение

получили маты и плиты из минеральной ваты, например теплоизоляци-
онные маты ТЕПЛОРОЛЛ и плиты ТЕХНОЛАЙТ.

196

При утеплении наклонных и вертикальных поверхностей мансард

используют плитную теплоизоляцию — для избегания сползания ру-
лонного утеплителя вдоль ската и, как следствие, закупоривания венти-
лируемого зазора. Монтаж плит из минеральной ваты осуществляют в
распор (рис. 1.127).

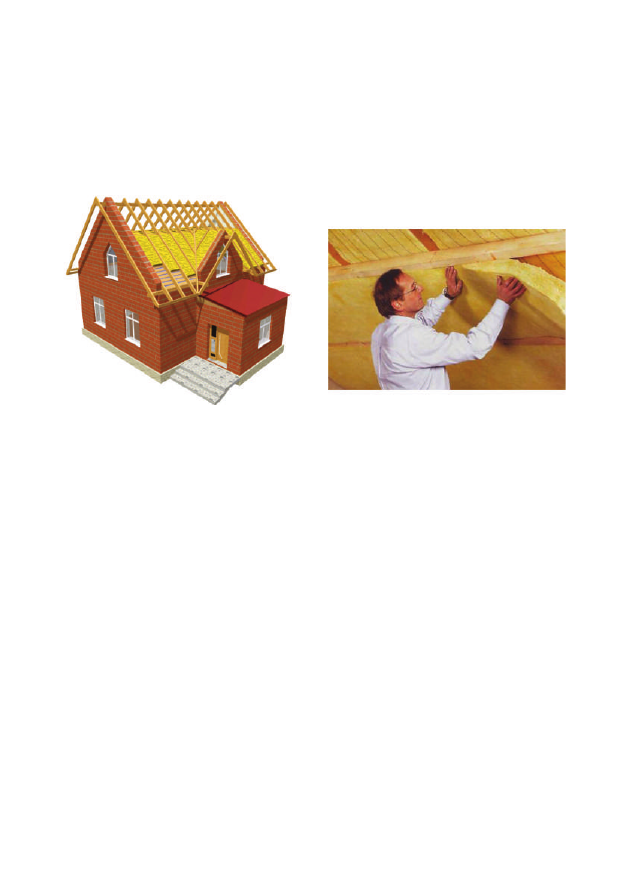

Рис. 1.127. Укладка теплоизоляционных плит из каменной ваты

Ширину утеплителя выбирают на 3—5 см больше ширины межстро-

пильного пространства. Если формирование расчетной толщины уте-
плителя производится из нескольких слоев, то укладку утеплителя сле-
дует осуществлять с разбежкой швов вдоль стропильных ног.

• Монтаж ветро-, влагозащитных материалов
Ветро-, влагозащитные материалы используются для защиты уте-

плителя в конструкциях скатных крыш от воздействия ветра и влаги.
Применение ветро-, влагоизоляции обеспечивает сохранение нормаль-
ного температурно-влажностного режима в ограждающей конструк-
ции, что позволяет сохранить теплоизоляционные свойства утеплителя
в течение длительного времени. Кроме того, данные материалы способ-
ствуют снижению теплопотерь за счет устранения «выдувания» тепла.
В качестве ветро-, влагоизоляции применяют трехслойные микропори-
стые диффузионные мембраны (см. раздел 1.1.2.3).

Ветро-, влагозащитный материал монтируется на внешнюю сторону

ограждающей конструкции вплотную к теплоизоляции, со стороны вен-
тиляционного зазора. Материал можно укладывать либо параллельно
коньку, либо по направлению ската крыши: если уклон крыши 1:5, то

197

ветрозащиту укладывают по направлению ската, при уклоне более 1:5
допускается укладка параллельно коньку (рис. 1.128). При укладке ве-
тро-, влагозащитных материалов параллельно коньку первое полотно
укладывается вдоль карнизного свеса, т.е. перпендикулярно стропиль-
ной системе. Следующие полотна укладываются внахлест по всему ска-
ту, снизу вверх до конька. Ширина нахлеста между полотнами  ветро-,
влагозащитного материала на внутренних и наружных сгибах составля-
ет не менее 150 мм. В отдельных случаях, на скатах со сложным профи-
лем выполняют предварительный раскрой ветрозащитного материала
на земле. На ровных скатах допускается раскатка ветрозащиты непо-
средственно из рулона.

При монтаже полотна ветро-, влагозащитного материала предвари-

тельно закрепляются нержавеющими гвоздями с широкой шляпкой или
специальными скобами с шагом 200 мм. Окончательное крепление вы-
полняют при помощи реек (бруса), установленных вдоль стропил и за-
крепленных оцинкованными гвоздями длиной 100 мм с шагом 300—
350 мм. Сечение бруса выбирают равным 50×50 мм при уклоне кровли
не менее 1:4 и 50×80 мм — при уклоне кровли менее 1:4.

Рис. 1.128. Укладка ветро-, влагозащитного материала

•  Монтаж подкладочных материалов
Под кровельный ковер из битумной черепицы должен быть предус-

мотрен подкладочный слой, который укладывается под черепицу по
всей поверхности кровли и служит дополнительной гидроизоляцией.

198

В качестве подкладочных материалов применяют рулонные битумно-
полимерные материалы на стекловолокнистой или полиэфирной осно-
вах (например ANDEREP) (см. раздел 1.1.1).

На карнизные свесы и ендовы укладывается самоклеящийся подкла-

дочный материал (например ANDEREP ULTRA). Остальная поверхность
ската укрывается подкладочным материалом с механической фиксаци-
ей (например ANDEREP GL, ANDEREP PROF) (рис. 1.129).

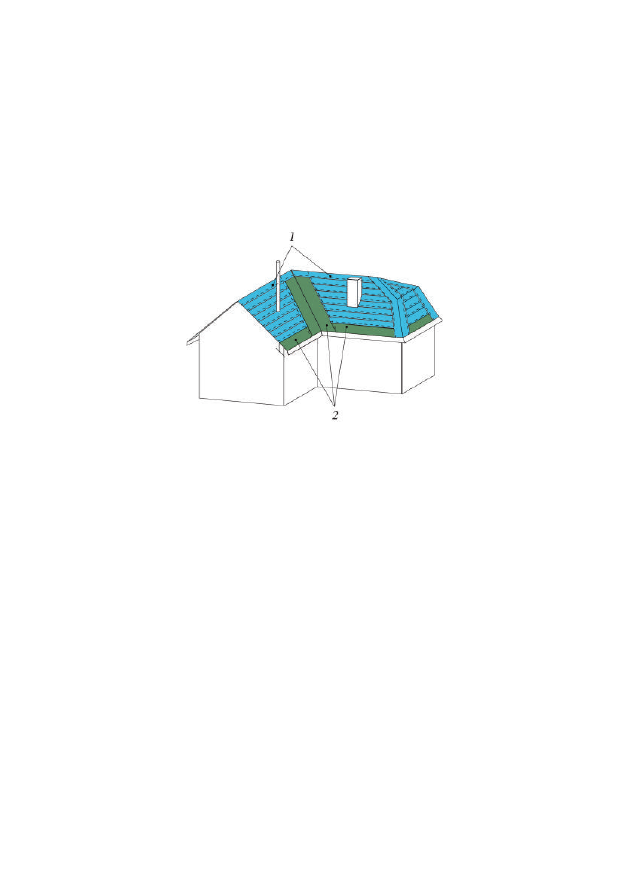

Рис. 1.129. Устройство подкладочного ковра:

1 — подкладочный материал

с механической фиксацией; 2 — самоклеящийся подкладочный материал

В ендове подкладочный материал укладывается шириной 1 м (по

50 см на каждый скат). Предпочтительно получить сплошное покрытие
(без нахлестов). Если образование сплошного покрытия технологически
невозможно, подкладочный ковер укладывается внахлест с проклейкой
шва в верхней части крыши; величина нахлеста составляет 30 см. Вдоль
карнизного свеса подкладочный материал укладывается на величину
самого карнизного вылета плюс 600 мм от внутренней плоскости на-
ружной стены внутрь здания (рис. 1.130). Такое решение позволяет
предотвращать появление протечек в карнизной зоне вследствие нару-
шения температурно-влажностного режима подкровельного простран-
ства либо резких изменений температуры окружающей среды.

Укладку материала на основной поверхности ската проводят снизу

вверх с нахлестом в продольном направлении 100 мм, в поперечном —
150 мм, раскатывая рулон параллельно карнизному свесу. К основанию
его крепят специальными оцинкованными гвоздями с широкой шляп-
кой через каждые 200—250 мм. Места нахлеста промазываются битум-
но-полимерной мастикой (например ТЕХНОНИКОЛЬ № 23 Фиксер).

199

1

2

4

7

5

6

3

600

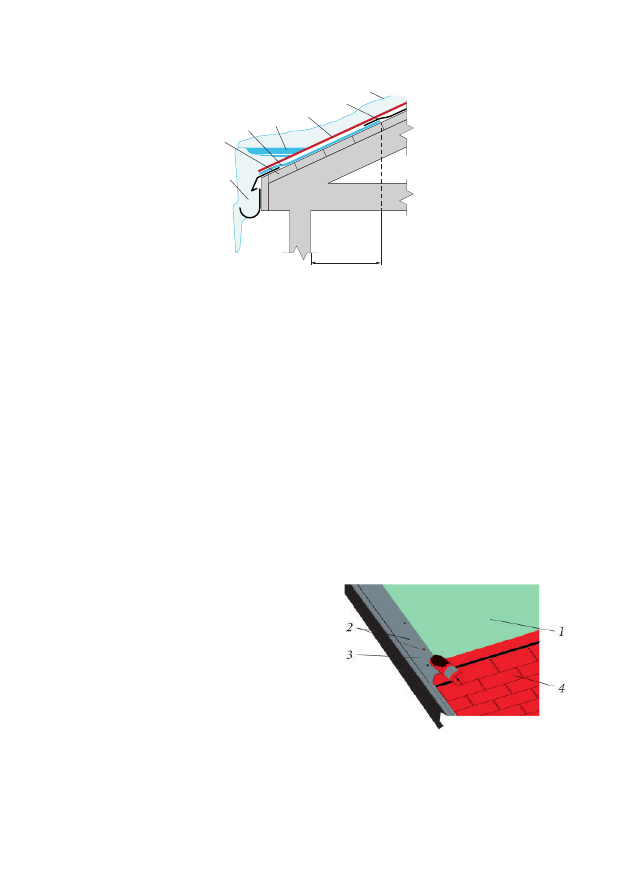

Рис. 1.130. Устройство подкладочного ковра

на карнизном свесе:

1 — снег; 2 — подкладочный материал

(с механической фиксацией); 3 — гибкая черепица вода;

4, 7 — ледяная глыба; 5 — подкладочный материал

(самоклеящийся); 6 — сплошной настил

В местах примыкания подкладочного материала к выступающим ча-

стям здания (стены, трубы и т.д.) необходимо завести подкладочный
материал на высоту 150 мм.

•  Усиление карнизного и фронтонного свесов
Карнизный свес кровли усиливают металлическими карнизными

планками (капельниками). Их укладывают ребром на край сплошного
основания и крепят специальными кровельными гвоздями в шахмат-
ном порядке с шагом 120—150 мм, а в местах нахлестов — 20—30 мм.
Нахлест планок между собой составляет 30—50 мм.

Фронтонный свес кровли усили-

вается металлическими торцевыми
планками, которые укладываются
поверх подкладочного слоя с нахле-
стом 30—50 мм и крепятся специ-
альными кровельными гвоздями в
шахматном порядке с шагом 120—
150 мм, а в местах нахлеста — 20—
30  мм. Перед укладкой черепицы
фронтонную планку нужно прома-
зать кровельной мастикой, а верхний
угол плитки гибкой черепицы (гон-
та) подрезать (рис. 1.131).

Рис. 1.131. Усиление фронтонного

свеса:

1 — подкладочный материал;

2 — кровельные гвозди; 3 — фрон-

тонная планка; 4 — гибкая черепица
