•  Монтаж гибкой черепицы Шинглас
Гибкая черепица Шинглас представляет собой плоскую кровельную

плитку, изготовленную путем пропитки стеклохолста битумным или
битумно-полимерным вяжущим (см. раздел 1.1.3.1). Элементы кровель-
ного покрытия из гибкой черепицы представлены на рис. 1.132.

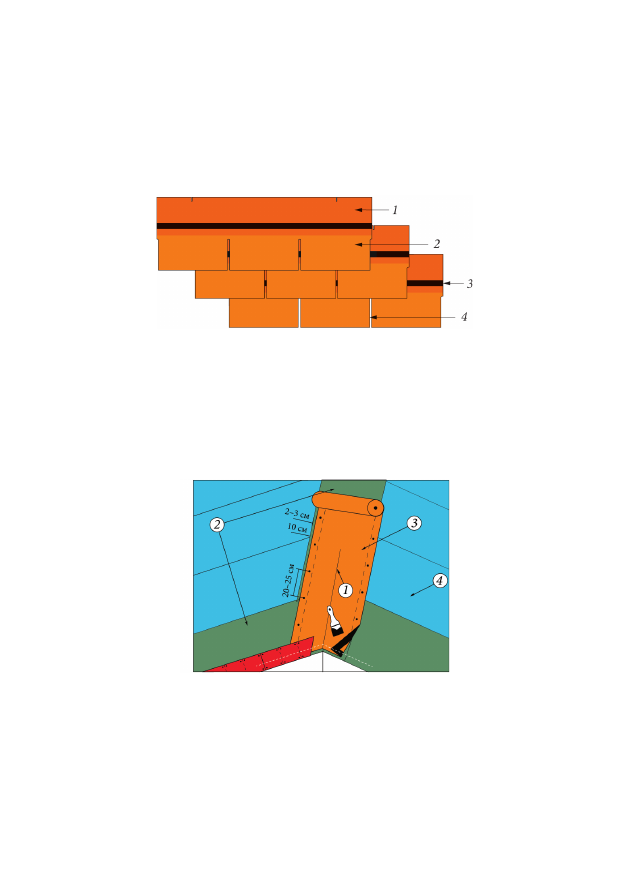

Рис. 1.132. Элементы кровельного покрытия из гибкой черепицы:

1 — перекрываемая часть плитки; 2 — видимая часть плитки;

3 — самоклеящаяся полоса; 4 — вырез

• Подготовка ендовы
Укладка гибкой черепицы в ендове может быть выполнена двумя

способами: открытым и методом подреза.

Рис. 1.133. Устройство ендовы открытым способом:

1 — ось ендовы;

2 — самоклеящийся подкладочный материал; 3 — ендовный ковер;

4 — механически закрепляемый подкладочный материал

При открытом способе вдоль оси ендовы поверх подкладочного ков-

ра монтируется ендовный ковер — рулонный гидроизоляционный би-
тумно-полимерный материал на полиэфирной основе, покрытый круп-

201

нозернистой базальтовой посыпкой, со смещением по горизонтали на
2—3 см и промазывается битумной мастикой по периметру тыльной
стороны шириной 10 см. Вместо ендовного ковра можно использовать
металлический лист с антикоррозионным покрытием.

С лицевой стороны ендовный ковер или металлический лист при-

бивается специальными кровельными гвоздями с отступом от края
2—3 см и с шагом 20—25 см. По возможности следует стремиться к
сплошному ковру (без нахлестов) по всей длине ендовы. В противном
случае ендовный ковер укладывается внахлест с проклейкой шва в верх-
ней части крыши; величина нахлеста составляет 30 см (рис. 1.133).

При монтаже методом подреза ендовный ковер не требуется.
• Разметка ската
Разметочные линии играют роль направляющих и помогают вырав-

нивать плитки гибкой черепицы (гонты) по горизонтали и вертикали
(рис. 1.134). Помимо этого, они выравнивают гонты, если в скат врезан
какой-либо элемент крыши или нарушена геометрия ската кровли. Шаг
вертикальных линий соответствует ширине рядовой черепицы, а шаг
горизонтальных линий наносится на каждые 5 рядов черепицы (~80 см).

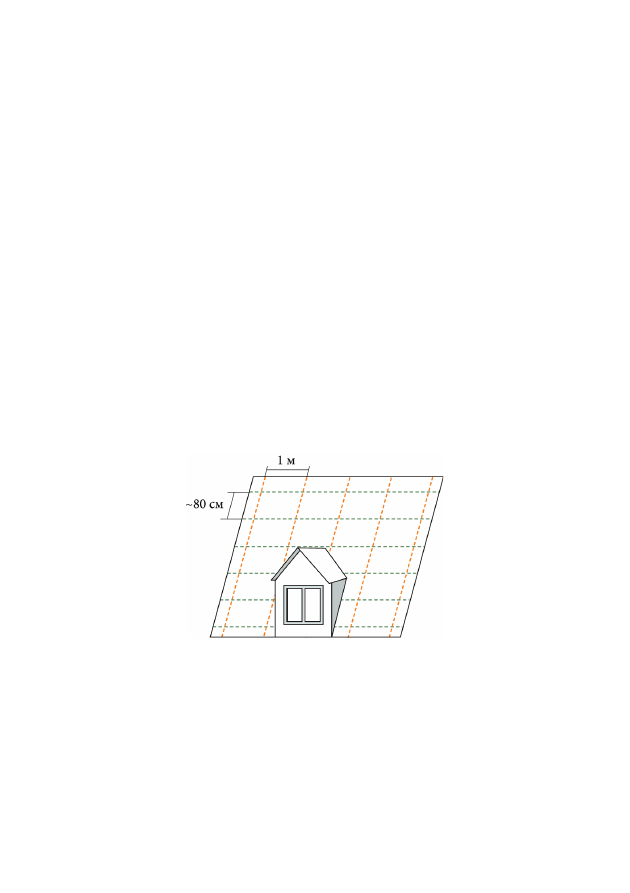

Рис. 1.134. Разметка ската

•  Фиксация стартовой полосы (карнизной черепицы)
В качестве стартовой полосы применяется универсальная коньково-

карнизная черепица либо выкройка из рядовой черепицы (гонт с об-
резанными лепестками). Карнизная черепица наклеивается поверх ме-
таллических карнизных планок, отступая от места перегиба 10—20 мм,
и прибивается гвоздями (рис. 1.135). Величина отступа зависит от дли-

202

ны и угла наклона ската. При увеличении длины и крутизны ската от-
ступ от места перегиба металлической карнизной планки также увели-
чивается.

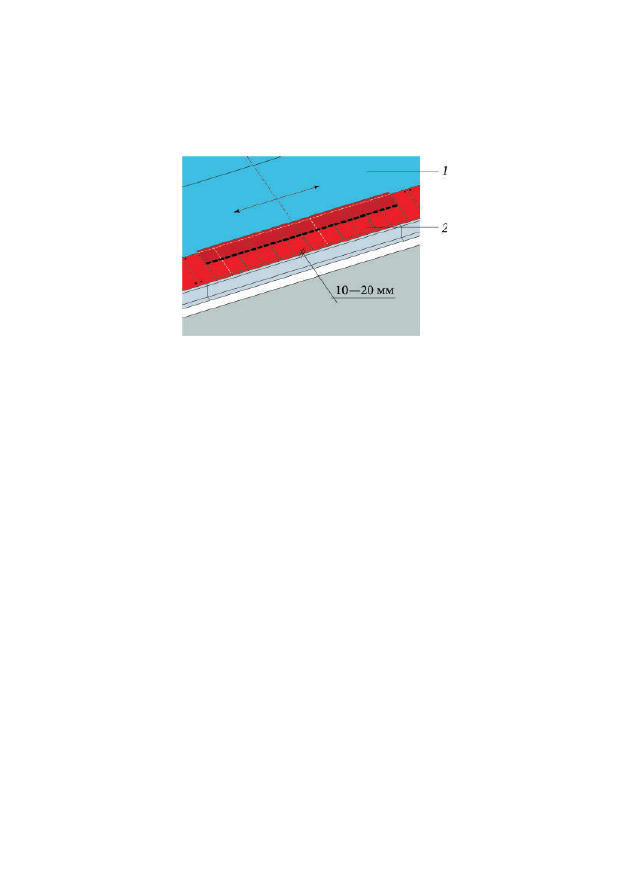

Рис. 1.135. Фиксация стартовой полосы (карнизной черепицы):

1 — подкладочный материал; 2 — коньково-карнизная черепица

•  Фиксация рядовой черепицы
Каждая рядовая черепица крепится к основанию кровли с помощью

специальных оцинкованных гвоздей с широкими шляпками, количе-
ство которых зависит от угла наклона ската. Гвозди вбивают таким об-
разом, чтобы шляпка находилась в одной плоскости с поверхностью
черепицы, а не врезалась в нее. При этом гвозди должны быть невиди-
мы. Правильное прибивание гвоздей представлено на рис. 1.136. На ри-
сунке изображена лицевая сторона, пунктиром обозначено наличие
клеевого слоя с обратной стороны. Черепицу прибивают, отступая от
края 2—3 см. При угле наклона до 45° на один гонт рядовой черепицы
следует прибивать 4 кровельных гвоздя, свыше 45° — 6 гвоздей.

Установку первого ряда черепицы производят с центра ската в виде

полосы или пирамиды (рис. 1.137). Необходимо следить, чтобы стык
стартовой черепицы не совпадал со стыком черепицы первого ряда. При
укладке первого ряда нужно отступить 10—20 мм от карнизной планки.
Второй ряд монтируется с центра ската, смещаясь влево или вправо на
половину лепестка. Прибивать гонты необходимо таким образом, что-
бы нижний край лепестков находился на одном уровне с верхним краем
вырезов в первом ряде кладки. Третий и последующие ряды смещаются
относительно предыдущего на половину лепестка влево или вправо в
зависимости от выбранного первоначально направления.

203

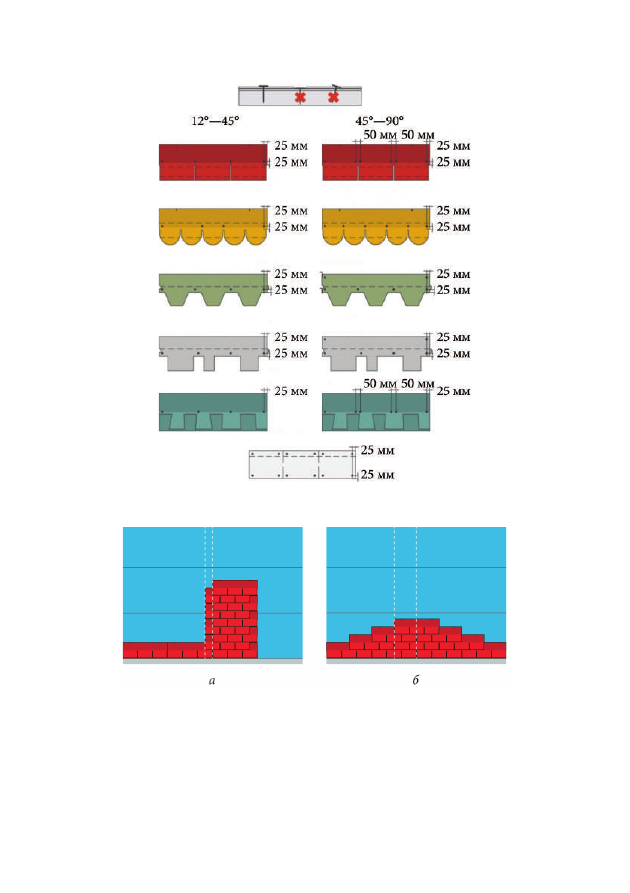

Рис. 1.136. Схема фиксации черепицы Шинглас различной нарезки

Рис. 1.137. Схема укладки гибкой черепицы:

а — от центра ската; б — пирамидой

Монтаж черепицы производят диагональными полосами. На

рис. 1.138 приведена схема монтажа на примере гибкой черепицы Шин-
глас, имеющей форму нарезки «Соната».

204

Рис. 1.138. Схема укладки гонтов гибкой черепицы Шинглас

формы нарезки «Соната»

Для защиты от косого дождя необходимо проклеить рядовую чере-

пицу битумной мастикой вдоль края крыши на 10 см в местах отсут-
ствия самоклеящегося слоя. Верхние углы черепицы, которые подходят
к металлической фронтонной планке, следует обрезать на 2—3 см для
отбоя воды (см. рис. 1.131).

• Устройство ендовы
Метод открытой ендовы (рис. 1.139). Рядовая черепица укладыва-

ется поверх ендовного ковра до линии подреза в сторону оси ендовы (1).
Каждый гонт дополнительно фиксируется с помощью кровельных гвоз-
дей в верхней части (2) на расстоянии не ближе 30 см от центральной

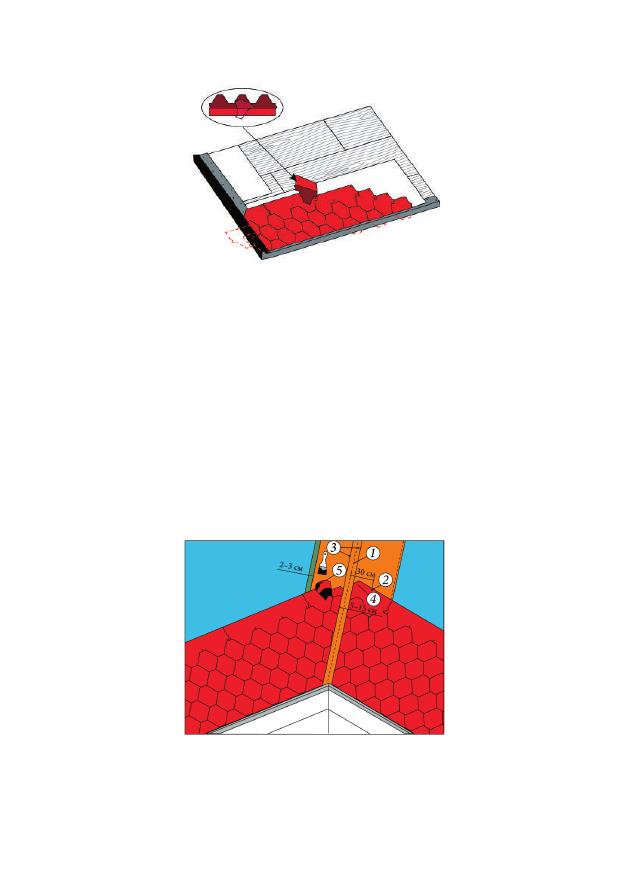

Рис. 1.139. Метод открытой ендовы:

1 — ось ендовы;

2 — дополнительная фиксация черепицы; 3 — подрез

по мелованной линии; 4 — подрезка черепицы;

5 — проклейка мастикой
