Рис. 2.41. Устройство

деформационных швов

2.3.3. Навесные фасадные системы наружного

 утепления зданий с воздушным зазором

Описание системы

Навесные фасадные системы (НФС) представляют собой многослой-

ные конструкции, общими конструктивными элементами которых яв-
ляются: кронштейны (несущие и опорные), направляющие, теплоизо-
ляционный слой, воздушный зазор, наружная облицовка, крепежные
элементы, элементы примыкания системы к конструкциям здания [66].

Отличительная особенность НФС заключается в том, что конструк-

ция имеет защитный экран от атмосферных осадков, отделенный от
системы вентилируемым зазором. За счет этого теплоизоляционный
слой всегда поддерживается в сухом состоянии, и фасад в целом не под-
вергается разрушительному воздействию замораживания — оттаива-
ния. Воздушный зазор между слоем теплоизоляции и облицовкой вы-
полняется размером 40—60 мм.

На рис. 2.42 представлена навесная фасадная система TН-ФАСАД

Вент.

Конструкции НФС различаются:
•  материалом несущих элементов;

316

•  конструктивной схемой (вертикальное, горизонтальное или верти-

кально-горизонтальное положение);

•  способом крепления направляющих и кронштейнов между собой;
•  материалом и видом облицовки (плиты из натурального камня,

керамогранита, керамики, фиброцемента; металлические и полимерные
(виниловые) панели и др.);

•  способом крепления элементов облицовки к направляющим.

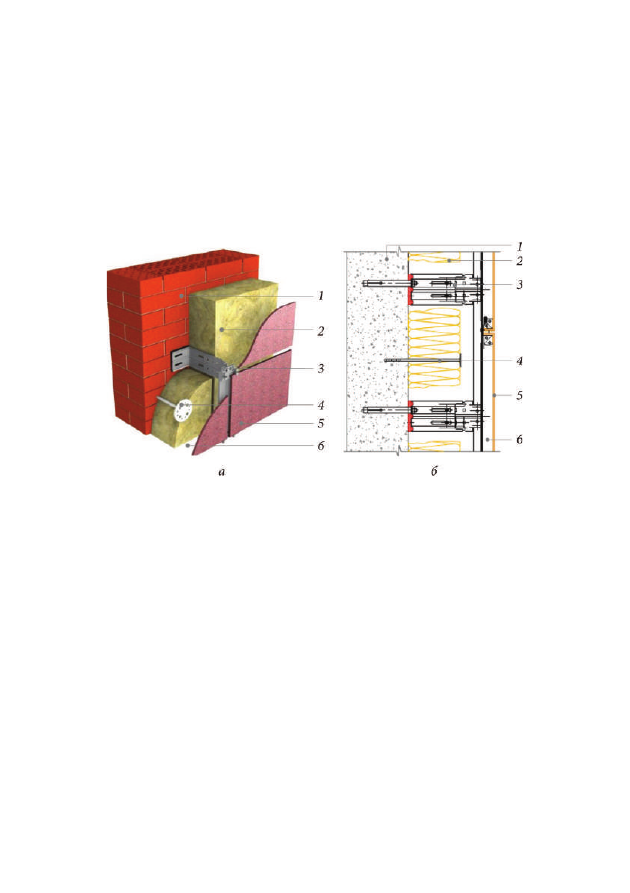

Рис. 2.42. Навесная фасадная система TН-ФАСАД Вент:

а — общий вид;

б — схема; 1 — несущая стена; 2 — утеплитель: минераловатные плиты ТЕХНОВЕНТ;

3 — несущая подсистема; 4 — тарельчатый фасадный анкер; 5 — облицовочные

панели; 6 — вентилируемый зазор

Материалами для элементов подконструкции могут служить корро-

зионно-стойкие и низколегированные стали, а также алюминиевые
сплавы.

Соблюдение требований по тепловой защите и необходимому тем-

пературно-влажностному режиму стены обеспечивается применением
теплоизоляции различной толщины с соответствующими физико-тех-
ническими характеристиками, конструктивными мерами по защите
теплоизоляционного материала от внешних воздействий и устройством
вентилируемого воздушного зазора.

Теплоизоляционный слой должен обладать низкой теплопроводно-

стью, высокой проницаемостью, долговечностью, неагрессивностью к
металлическим элементам системы; относиться к группе негорючих ма-

317

териалов. Теплоизоляция может устанавливаться в один или два слоя.
При однослойном утеплении и во внешнем слое при двухслойном уте-
плении используются плиты из каменной ваты ТЕХНОВЕНТ. Плиты из
каменной ваты ТЕХНОВЕНТ Н и ТЕХНОБЛОК (см. раздел 2.1.3) пред-
назначены для использования в качестве внутреннего теплоизоляцион-
ного слоя при выполнении двухслойной теплоизоляции, что сокращает
материалоемкость и снижает стоимость. В случае двухслойного утепле-
ния следует обеспечивать перекрытие швов внешнего и внутреннего
слоев.

Механическое крепление облицовочного слоя позволяет легко ме-

нять плиты или панели на новые при их повреждении. Благодаря от-
сутствию «мокрых» процессов монтажные работы не ограничены се-
зонностью.

Навесные системы с воздушным зазором применяются на строящих-

ся и реконструируемых зданиях разных конструктивных систем высо-
той до 75 м различных уровней ответственности в следующих районах
и местах строительства:

•  относящихся к различным ветровым районам по СП 20.13330.2011

[51] с учетом расположения, высоты и конструктивных особенностей
возводимых зданий и сооружений, а также типа местности;

•  с обычными геологическими и геофизическими условиями;
•  с различными температурно-климатическими условиями по СП

131.13330.2012 [48] в сухой, нормальной и влажной зонах по СП
50.13330.2012 [61];

•  с неагрессивной, слабо- и среднеагрессивной окружающей средой

по СП 28.13330.2012 [54].

Особенности проектирования навесных фасадных систем

При проектировании НФС необходимо учитывать:
•  совместное действие статической нагрузки от собственного веса

систем с учетом возможного обледенения и ветровых нагрузок;

•  изменение температуры в годовом и суточном циклах при обеспе-

чении свободы температурных деформаций и сохранении прочностных
и теплотехнических свойств системы.

В процессе проектирования НФС в общем случае должны быть про-

изведены:

318

•  расчет механической прочности конструкций на все виды нагрузок

и воздействий с учетом их работы в системе здания [51];

•  теплотехнический расчет (при выполнении теплотехнического рас-

чета НФС термическое сопротивление наружной облицовки и воздуш-
ного зазора не учитывается) [61];

•  оценка коррозионной стойкости элементов металлического карка-

са [54];

•  оценка соответствия конструкций требованиям пожарной безо-

пасности [46].

Расчеты следует выполнять для всех участков НФС с учетом их кон-

структивных различий.

Расчеты механической прочности конструкций должны включать

проверку прочности и деформаций следующих элементов НФС: верти-
кальных и/или горизонтальных направляющих; соединений элементов
каркаса НФС между собой; креплений к несущим конструкциям здания;
креплений элементов облицовки к каркасу НФС.

Правила монтажа навесных фасадных систем наружного
утепления зданий с воздушным зазором

• Подготовка поверхности
Перед началом монтажа фасадных материалов необходимо произ-

вести демонтаж водостоков, антенн, вывесок и т.п. и очистить стену от
отслоившейся штукатурки.

• Установка кронштейнов
Кронштейны являются опорной конструкцией всего вентилируемо-

го фасада в целом — от надежности и качества их установки в полной
мере зависит срок службы фасада здания. Их устанавливают по заранее
выполненной разметке согласно шагу кронштейнов в соответствии с
проектной документацией. Конструкция несущего каркаса позволяет
исправить неровности стены при помощи подбора кронштейнов по
длине и перемещением вертикальных профилей вне зависимости от по-
ложения кронштейнов по горизонтали.

Кронштейн имеет подвижную вставку, позволяющую регулировать

установку направляющих в заданной плоскости. Размер кронштейна
определяется в зависимости от толщины утеплителя и неровности сте-
ны (длина подвижной вставки составляет от 50 до 270 мм). Шаг крон-

319

штейнов по горизонтали рекомендуется при-
нимать равным не менее 600 мм, а по верти-
кали — не менее 1200 мм; расстояние от края
стены — не менее 100 мм. Кронштейны кре-
пятся к несущей части стены с помощью ан-
керных дюбелей, число которых определяет-
ся расчетом, исходя из размеров и веса кон-
струкции. Нижний кронштейн крепится на
расстоянии 500—600 мм от уровня земли.
Чтобы исключить возможность возникнове-
ния «мостиков холода» между металлом и
стеной устанавливают специальные проклад-
ки (чаще всего из паронита или пластика)
(рис. 2.43).

•  Монтаж теплоизоляции и ветрозащиты вентилируемого фасада
Плиты утеплителя устанавливаются плотно друг к другу без пустот

в швах. Каждый слой утеплителя закрепляется тарельчатыми дюбелями.
Схема дюбелирования НФС зависит от толщины утеплителя, вида и
размера облицовки. Пример схемы дюбелирования приведен на
рис. 2.44.

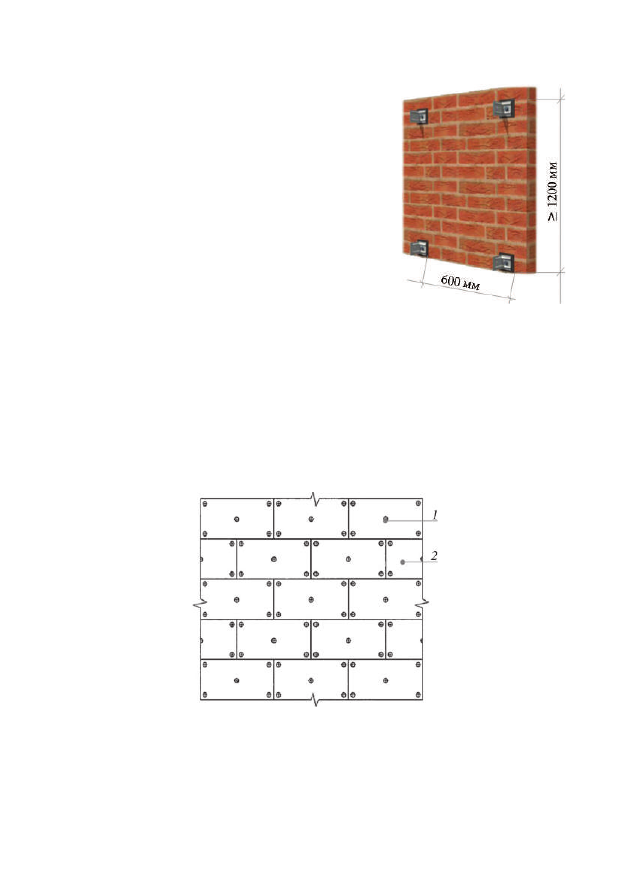

Рис. 2.44. Схема дюбелирования:

1 — тарельчатый дюбель; 2 — плита утеплителя

В зонах повышенной ветровой нагрузки (углы здания, парапеты) те-

плоизоляционный слой дополнительно защищают паропроницаемой
ветрозащитной пленкой с перехлестом 100 мм (например супердиффу-

Рис. 2.43. Установка

кронштейнов
