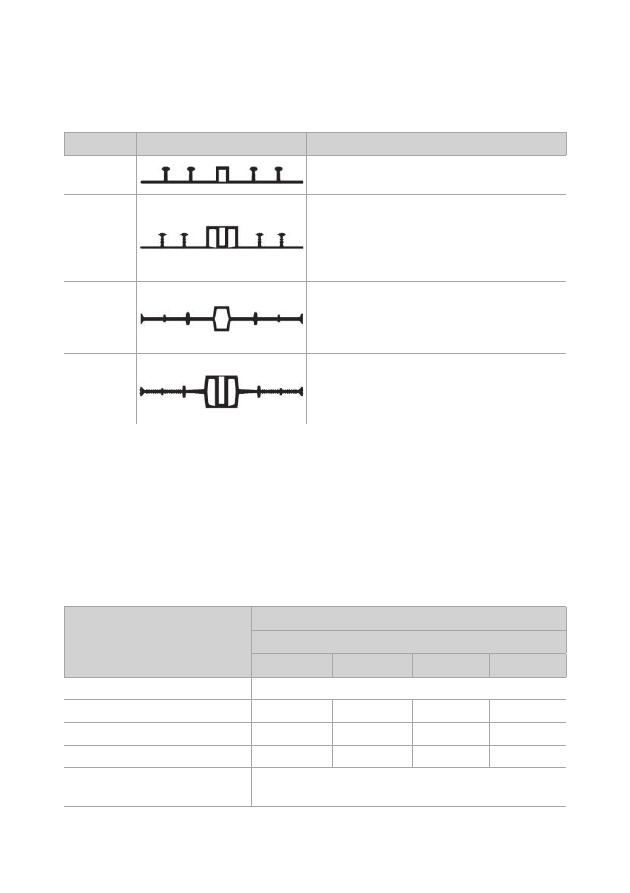

Таблица 5.8

Гидрошпонки ТЕХНОНИКОЛЬ для герметизации деформационных швов

Марка

Внешний вид

Область применения

EM-260/20

Наружная гидрошпонка для герметизации
деформационных швов

EM-260/50

Наружная шпонка для герметизации де-
формационных швов при строительстве за-
глубленных и подземных сооружений. При-
меняется при новом строительстве совмест-
но с гидроизоляционными ПВХ мембранами

IM-240/20

Внутренняя гидрошпонка для герметиза-
ции деформационных швов при строитель-
стве заглубленных и подземных сооруже-
ний

IM-260/50

Внутренняя гидрошпонка для герметиза-
ции деформационных швов при строитель-
стве заглубленных и подземных сооруже-
ний. Применяется при новом строительстве

Физико-механические характеристики гидрошпонок ТЕХНОНИ-

КОЛЬ для герметизации деформационных швов представлены в табл. 5.9.

Монтаж и бетонирование гидрошпонок для деформационных швов

аналогичен монтажу шпонок для технологических швов.

Таблица 5.9

Физико-механические характеристики гидрошпонок ТЕХНОНИКОЛЬ

для герметизации деформационных швов

Показатель

Значения показателя

Марки

EM-260/20 EM-260/50 IM-240/20 IM-260/50

Видимые дефекты

Отсутствуют

Длина, м

10

10

10

10

Ширина, м

260

260

240

260

Толщина, мм

4

3

4

4

Прочность при разрыве, МПа,
не менее

8

481

Показатель

Значения показателя

Марки

EM-260/20 EM-260/50 IM-240/20 IM-260/50

Относительное удлинение при
разрыве, %, не менее

200

Твердость по Шору, А, ед., не
более

80

Изменение линейных размеров
при нагревании, %

2,0

При проведении работ с гидрошпонками необходимо учитывать, что

общая схема гидроизоляции объекта с применением шпонок может
быть сложной и содержать стыковочные узлы различных типов шпонок
(деформационных и технологических) друг с другом (рис. 5.19). При
этом нельзя сваривать (стыковать) друг с другом гидрошпонки, выпол-
ненные из различных материалов (например ПВХ и резины), так как
из-за различия физико-механических характеристик они будут по-
разному вести себя в процессе эксплуатации сооружения.

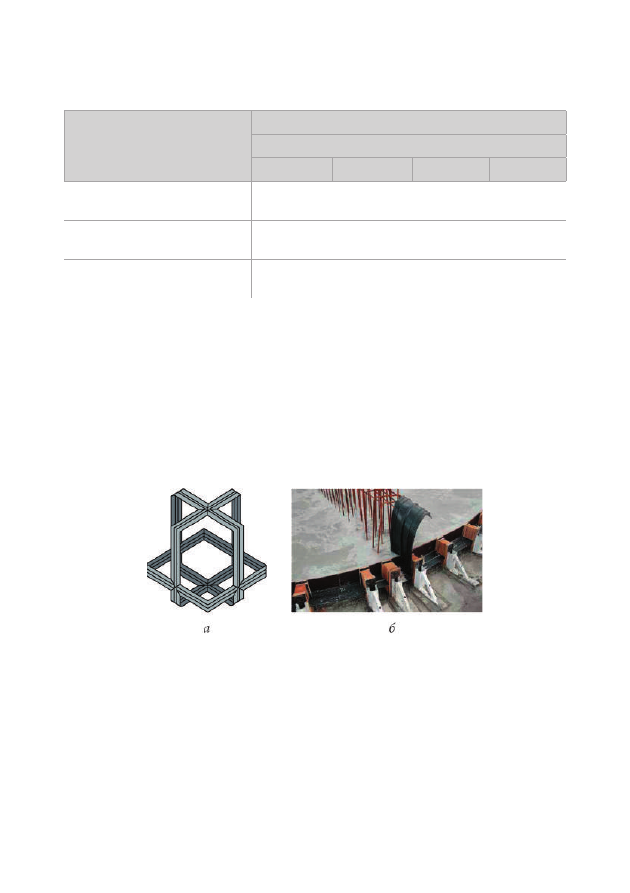

Рис. 5.19. Сложные стыковочные узлы гидрошпонок:

а — замкнутый

гидроизоляционный контур из гидрошпонок; б — сложный стыковочный узел

Герметизация деформационных швов

с применением герметиков

Применение герметиков в качестве гидроизоляционного элемента

возможно для узких деформационных швов (с величиной зазора до
30 мм) и малых перемещений (менее 25 % от ширины шва).

Таблица 5.9 (окончание)

482

Для эффективной работы в деформационном шве герметик должен

удовлетворять следующим требованиям:

• быть водонепроницаемым;
•  изменять форму и размеры для восприятия расчетных деформа-

ций, происходящих в шве, без разрушения самого герметика и с воз-
можностью восстановления его первоначальных формы и объема;

•  обладать хорошими адгезионными свойствами;
•  работать без разрушения при положительных и отрицательных

температурах.

Для заполнения деформационных швов применяют герметики на

различной основе (битумные, бутилкаучуковые, полиуретановые, сили-
коновые и т.д.) (табл. 5.10).

При подборе материала герметика исходят из условия, что макси-

мально допустимые деформации герметика при заданном его сечении
должны быть больше максимальных перемещений смежных конструк-
ций в деформационном шве.

Таблица 5.10

Виды герметиков для деформационных швов

Вид герметика

для заполнения швов

Допустимые

значения

растяжения/
сжатия, % от

ширины шва

Примечание

Мастики (полибутиленовые, полии-
зобутиленовые)

3

Неотверждаемые в своей
массе

Термопласты:

горячего отверждения (битумные)

5

Отверждение при охлаж-
дении

холодного отверждения (резино-
битумные, бутилкаучуковые)

7

Отверждение при испаре-
нии растворителя или раз-
рушении эмульсий под
воздействием воздуха

Термореактопласты (винилацетат-
ные, полисульфидные, полиуретано-
вые)

25

Химическое отверждение

Силиконы

25—50

Вулканизация на воздухе

483

Работоспособность герметика в шве зависит от отношения глубины

заполнения шва D к его ширине W, которое называется коэффициентом
формы: K = D/W (рис. 5.20).

Если K ≤ 1, обеспечиваются наилучшие условия реализации эласто-

мерных характеристик герметика. И, наоборот, чем больше K, тем мень-
шую величину зазора в шве может обеспечить герметик.

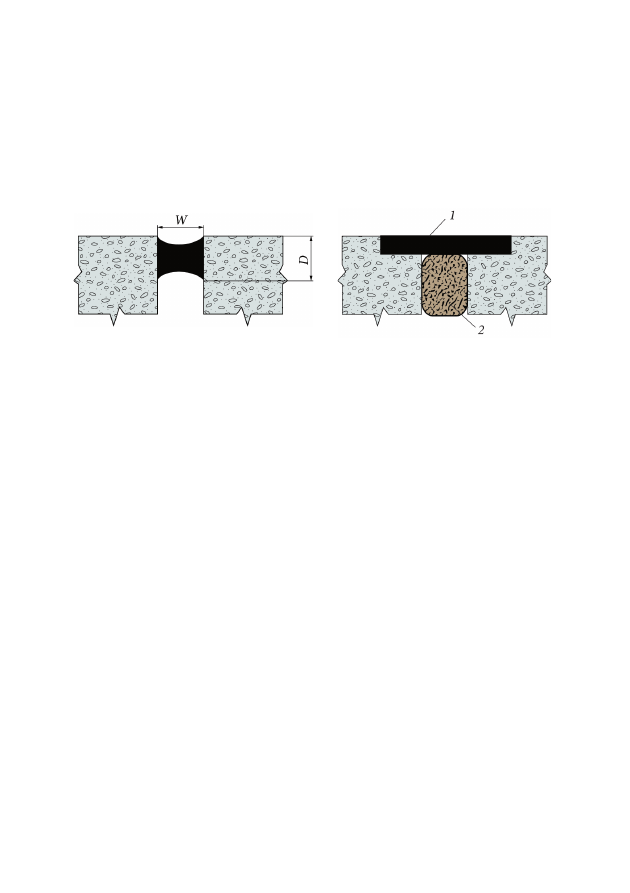

Рис. 5.20. Схема к расчету

коэффициента формы K

Рис. 5.21. Конструкция Т-образного

деформационного шва:

1 — герметик; 2 — заполнитель шва

Улучшение условий работы герметиков при уплотнении деформаци-

онных швов может быть достигнуто обеспечением наиболее целесоо-
бразного значения коэффициента формы шва или выполнением так
называемых Т-образных швов (рис. 5.21). При выполнении Т-образного
шва должно быть обеспечено условие, при котором длина деформиру-
ющегося элемента, выполненного из герметика, должна быть на много
больше, чем изолируемый зазор шва.

Для увеличения эффективности работы герметика в конструкции

Т-образного деформационного шва может быть применен дополнитель-
ный элемент — антиадгезионная прокладка. Ее назначение — обеспе-
чить отсутствие адгезионного сцепления герметика с третьей стороной
шва (бетонной подложкой) и/или материалом заполнителя шва
(рис. 5.22). В качестве антиадгезионной прокладки применяют гладкую
одностороннюю клеящуюся ленту или полиэтиленовую пленку.

Кроме того, для предотвращения адгезионного сцепления герметика

с третьей стороной может использоваться шнур из вспененного полиэ-
тилена типа ВИЛАТЕРМ (рис. 5.23). При применении горячих мастик
применяется термостойкий шнур.

Конструкция деформационного шва с применением шнура ВИЛА-

ТЕРМ представлена на рис. 5.24.

484

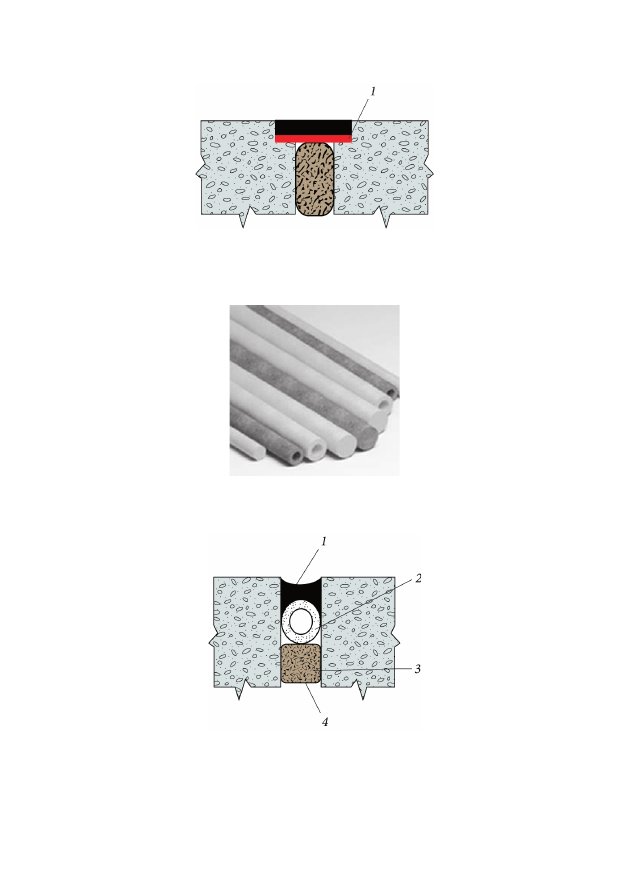

Рис. 5.22. Применение антиадгезионной прокладки (1)

для герметизации швов

Рис. 5.23. Шнур из вспененного полиэтилена ВИЛАТЕРМ

Рис. 5.24. Конструкция деформационного шва с применением

шнура ВИЛАТЕРМ:

1 — герметик; 2 — пенополиэтиленовый шнур ВИЛАТЕРМ;

3 — заполнитель шва (например экструзионный пенополистирол);

4 — зазор деформационного шва
