158

Рис. 9.5. Схема применения акустических материалов

По  механизму  звукопоглощения  все  звукопоглощающие

материалы  делят на пористые и резонансные поглотители.

Поглощение звука в пористых звукопоглотителях происхо-

дит  за  счет  потерь  энергии  при  трении,  преодолеваемом  воз-
душным  потоком  в  порах  материала;  теплообмена  между  стен-
ками  пор  и  воздухом;  деформации  гибкого  скелета.  При  этом,
чем  больше  открытая  сообщающаяся  пористость  материала,
тем  выше  его  звукопоглощающая  способность.  Высокочастот-
ный  звук  поглощается  мелкими  порами,  звукопоглощение  на
низких частотах происходит в более крупных порах.

Звукопоглощающие пористые материалы:
–  ячеистые бетоны, пеностекло;
–  минераловатные, стекловатные плиты, ДВП, поропласты;
–  перфорированные (плиты и панели с отверстиями).
Резонансные  звукопоглотители  (резонаторы)  служат  для

поглощения звука в области низких частот.

Коэффициент  звукопоглощения  равен  отношению  количе-

ства  поглощаемой  звуковой  энергии  к  общей  падающей  звуко-
вой энергии (α = Е

погл

/Е

пад

)  в диапазоне 125–4000 Гц.

Е

пад

Е

отр

Е

прош

Е

погл

Звуко-

изоляционные

материалы

Звуко-

поглощающие

материалы

159

Эффективны  звукопоглощающие  материалы  с  перфориро-

ванным покрытием. Основа – минераловатные плиты, полиуре-
тановый  поропласт;  перфорированное  покрытие  –  слоистый
пластик,  дюралюминий,  оцинкованная  сталь,  гипсовые  листы.
Отличается  простотой  устройства  и  возможностью  получения
наилучшей звукоизоляционной характеристики за счет подбора
диаметров отверстий, толщины покрытия и основы.

Плиты акминит и акмигран – отделочный звукопоглощаю-

ший  материал  из  гранул  минеральной  или  стеклянной  ваты  на
крахмальном связующем. Размер – 300×300×20 мм; плотность –
около 350 кг/м

3

, коэффициент звукопоглощения – 0,2–0,8. При-

меняют для облицовки стен и потолков общественных зданий.

Гипсовые  акустические  плиты,  армированные  стеклово-

локном, со сквозной перфорацией используют в подвесных кон-
струкциях.

Хорошими  поглощающими  свойствами  обладают  поропла-

сты.  Например,  пористый  полиуретан  толщиной  50  мм  имеет
коэффициент звукопоглощения 0,9 при частоте 500 Гц.


Слоистые  звукопоглощающие  изделия  –  трехслойные  пли-

ты,  состоящие  из  перфорированного  экрана,  основного  слоя
звукопоглощающего рыхлого материала и промежуточного слоя
из уплотненного волокнистого материала с отштампованными с
двух сторон лунками. Площадь перфорации – 15 % площади эк-
рана. Все слои склеены между собой.

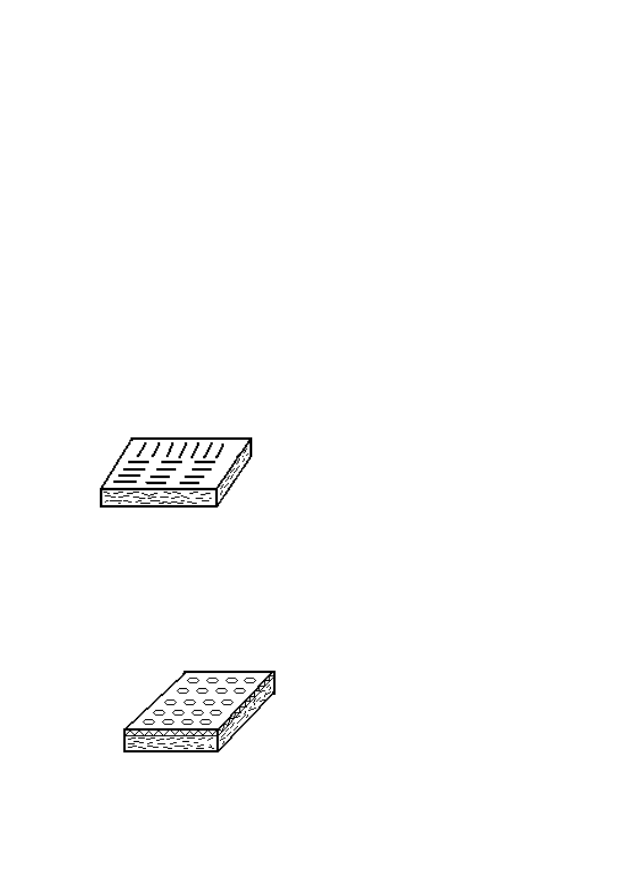

Рис. 9.6. Перфорированная плита



Рис. 9.7. Слоистая плита

160

В  качестве  звукопоглощающих  изделий  применяют  также

итальянские  древесноволокнистые  (фибролитовые)  плиты
HERAKUSTIK  различных  цветовых  решений  и  фактур  в  соче-
тании  с  акустическими  потолочными  покрытиями.  Американ-
ская  компания  ICC  предлагает  напыляемое  покрытие  из  круп-
нодисперсных хлопьев целлюлозы (5–10 мм). Фактура покрытия
напоминает штукатурку «под шубу».


Звукоизолирующие свойства ограждений основаны на при-

менении  специальных  конструкций,  как  правило,  многослой-
ных,  оказывающих  повышенное  сопротивление  прохождению
звуковой энергии как ударного, так и воздушного шума. Затуха-
ние  звуковой  волны  объясняется  тем,  что,  попадая  в  материал,
звуковая  энергия  расходуется  на  упругое  деформирование  эле-
ментов структуры материала. Поэтому звукоизоляционные мате-
риалы должны обладать упругими свойствами и динамическим
модулем  упругости  (Е

д

).  Кроме  того,  звукоизоляционная  спо-

собность конструкции зависит от ее размера, массы, структуры,
жесткости, способа опирания и др.

Изоляции  от  воздушного  шума  подлежат  звуковые  волны  с

частотами 100–3200 Гц. Способами изоляции является примене-
ние  тяжелых  массивных  конструкций;  увеличение  массы  пере-
крытий; использование тяжелых стекол; уплотнение оконных и
дверных  проемов  и  стыков.  Другим  вариантом  звукоизоляции
является  применение  многослойных  конструкций  со  специаль-
ными облицовочными панелями.

Ударный шум возникает в результате ударного воздействия

на перекрытие и проникает через него. Изоляция ударного шума
обеспечивается за счет мягкопружинящего звукоизоляционного
слоя (плиты и маты из минерального и стекловолокна, плиты из
жесткого пенополистирола, полиуретанового пенопласта, легкие
древесноволокнистые плиты и др.). Эти же функции выполняют
рулонные ворсовые материалы на основе войлока или губчатой
резины.

161

10. КРОВЕЛЬНЫЕ, ГИДРОИЗОЛЯЦИОННЫЕ

И ГЕРМЕТИЗИРУЮЩИЕ МАТЕРИАЛЫ

10.1. Общие сведения о гидроизоляционных материалах


При эксплуатации на сооружения действуют различные аг-

рессивные  атмосферные  факторы:  перепады  температур,  сол-
нечная радиация, влага. Под действием влаги качество материа-
лов  ухудшается  (коррозия  бетона  и  металла,  загнивание  древе-
сины  и  разрушение  штукатурки),  изменение  влажностного  ре-
жима  затрудняет  эксплуатацию  сооружений.  Вместе  с  тем,
строителей  ориентируют  на  качественное  проектирование  и
строительство, эксплуатацию конструкций долгое время.

Гидроизоляционные материалы предназначены для защиты

строительных  конструкций  от  атмосферных  воздействий.  К  та-
ким материалам предъявляются специальные требования: водо-
непроницаемость,  прочность,  деформативность,  водостойкость,
химическая  стойкость,  долговечность  (например,  изоляция  для
подземных и подводных сооружений должна служить не мень-
ше, чем все сооружение), технологичность материалов.

Область применения гидроизоляционных материалов:

–  гидротехническое  строительство  (противофильтрацион-

ные  экраны,  укрепительные  покрытия  насыпей  и  отко-
сов, изоляция водохранилищ);

–  подземное  строительство  (защита  котлованов,  фунда-

ментов, трубопроводов, туннелей);

–  строительство зданий и сооружений (устройство кровли,

герметизация стыков и швов, защита междуэтажных пе-
рекрытий);

–  дорожное строительство.

В  настоящее  время  в  строительстве  наиболее  широко  при-

меняют искусственные битумы, а также синтетические смолы и
полимеры, более качественные, чем битумы и дегти.

Классификация гидроизоляционных материалов:

1)   по назначению: кровельные, гидроизоляционные;
2)   по структуре: основные, безосновные;

162

3)   по  виду  основы:  на  картонной,  асбестовой,  стеклово-

локнистой  основе,  основе  из  полимерных  волокон,
комбинированной основе:

4)   по виду связующего: битумные, битумно-резиновые, би-

тумно-полимерные, полимерные;

5)   по физическому состоянию: жидкие, пластично-вязкие,

упругие;

6)   по  внешнему  виду:  рулонные,  листовые,  штучные,  мас-

тики, пасты, эмульсии, лакокрасочные материалы.

10.2. Органические связующие

Органические  связующие  вещества  делят  на  битумосодер-

жащие  и полимерные.


Битумосодержащие связующие
Нефтяные  (искусственные)  битумы  являются  продуктами

переработки  нефти  и  ее  смолистых  остатков.  В  зависимости
от способа получения различают остаточные, окисленные и кре-
кинговые битумы. Остаточные битумы (гудрон) образуются по-
сле отгонки от нефти бензина, керосина и части масел. Это твер-
дые  вещества.  Окисленные  битумы  получают,  продувая  воздух
через нефтяные остатки. Крекинговые битумы – продукт разло-
жения нефти при высоких температурах (крекинг).

В зависимости от вязкости битумы разделяются на твердые,

полутвердые и жидкие. Твердые и полутвердые битумы делят на
строительные,  кровельные  и  дорожные.  Жидкие  битумы  при-
меняются в дорожном строительстве; твердые и полутвердые – в
дорожных  покрытиях,  кровельных  и  гидроизоляционных  мате-
риалах.

В состав битумов входят высокомолекулярные углеводоро-

ды: асфальтены, парафины, смолы и масла.

Основные свойства, определяющие качество нефтяных би-

тумов: температура размягчения и вспышки, вязкость, растяжи-
мость.
