1. Классификация систем РА

Системы  РА  –  автоматические  системы,  кот.  используются  в
радиотехнических системах.

По хар-ру задающего воздействия:



С-ы стабилизации (λ(t) – const #с-а авто стабилизации частоты и

напряжения);



С-ы прогр. упр-я (λ(t) опис-ся детерм. ф-ей t #с-а упр-я антенной

радиолокатора в режиме поиска);



Следящие с-ы (λ(t) – случ #с-а авто сопр-ия движ-ся объекта по

напр-ю).

По пар-ру воздействия:



Фазовая (пар-р фаза) автоподстройка;



Частотная (частота);



Временная (врем. положение);



Угловая (направ-е прихода радиосигнала)

В зав-ти от хар-ра ур-ия:



Непрерыв. и дискрет.



Лин. и нелин.

Стац (пар-ры const) и нестац. (пар-ры меняются)

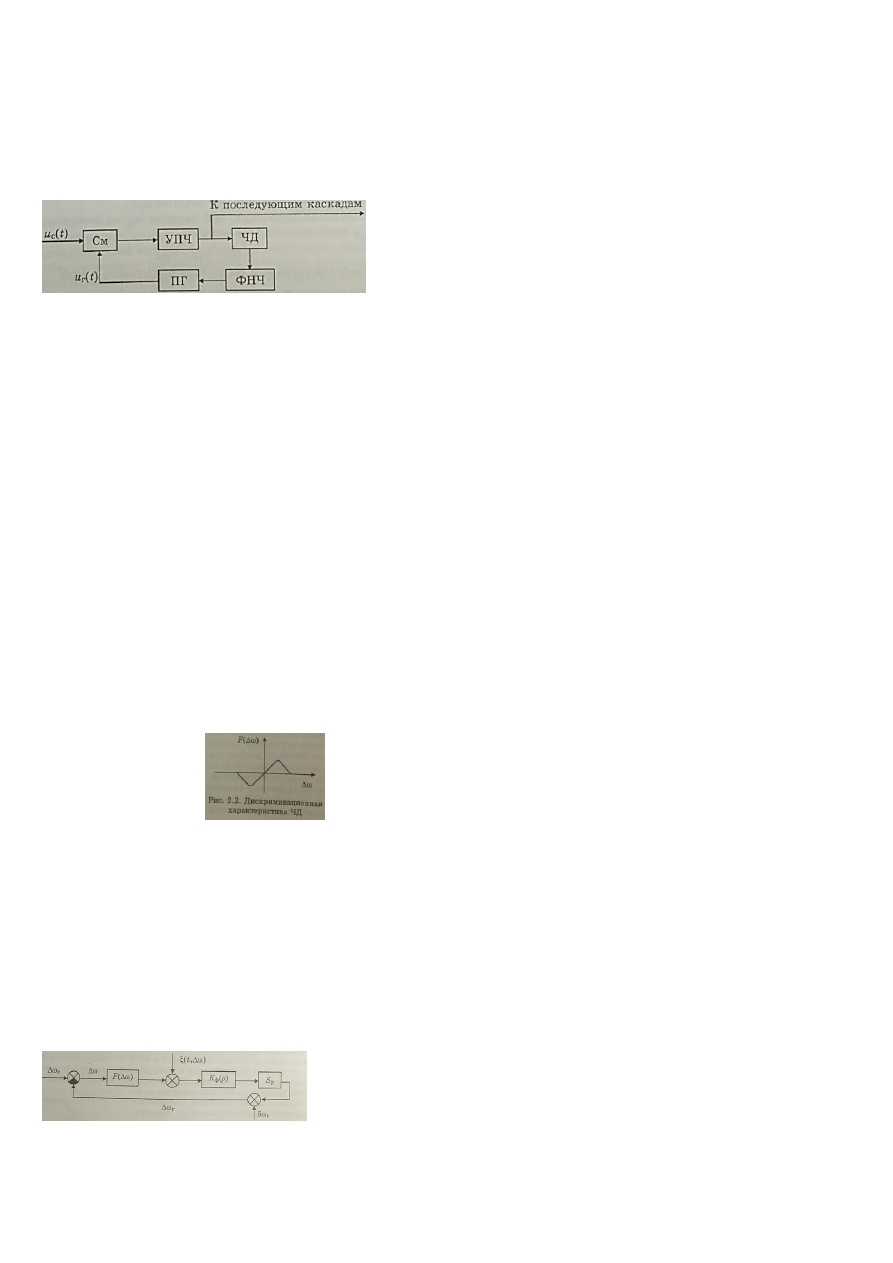

2. Системы АПЧ

Исп-ся  д/стабил-ции  частоты  ген-в  колебаний,  д/поддержания  const
промеж.  частоты  сигнала,  в  кач-ве  узкопол.  фильтров,  перестр-х  по
частоте…

Вх. Сигн. Uc(t) преобразуется в См на промежут частоту, усиливается
УПЧ  и  поступает  на  послед  каскады  приемника.  U  с  выхода  УПЧ
подается на ЧД. При появл-ии откл-ий Δω промеж частоты сигнала от
ее номинал значения, кот совпадает с переходной частотой дискр-ра,
на  выходе  дискр-ра  возникает  U,  зависящее  от  величины  и  знака
отклонения  Δω.  Вых.  U,  пройдя  через  ФНЧ,  поступает  на  ПГ  и
изменяет  его  частоту  так,  чтобы  исходное  рассогласование  Δω
уменьшилось.  В  рез-те  работы  с-ы  АПЧ  промеж  частота  сигнала
поддерживается близкой к центр. частоте УПЧ.

λ(t) – частота вх. сигнала, y(t) – частота колебаний гетеродина, ОУ –
ПГ, ИУ – варикап.

U с выхода ФНЧ, приложенное к варикапу, изменяет C контура ген-ра
и,

сл-но,

частоту ген-ра.

ωпр=ωс-ωг

Δω=ωпр-ωпр0

ωс=ωс0+Δωс

ωг=ωг0+Δωг

Δω=Δωс-Δωг

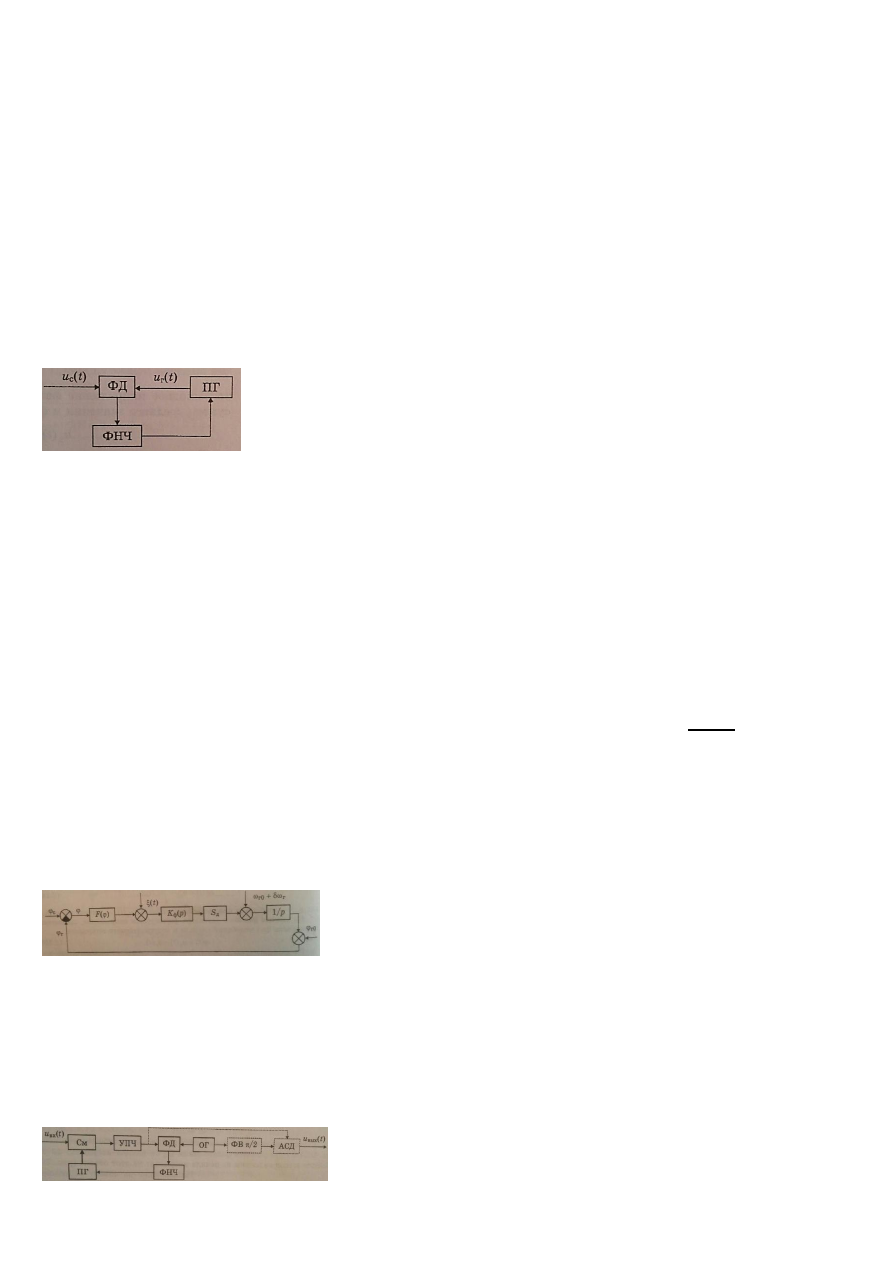

3. Системы ФАПЧ

Кол-ия сигнала и ПГ (uc(t) и uг(t)) поступают на ФД. При рассоглас-
ии этих напряжений по фазе на выходе ФД появл-ся U, зависящее от
величины  и  знака  рассогл-ия.  Пройдя  через  ФНЧ,  Uвых  дискр-ра
изменяет  частоту  колебаний  ПГ.  Поскольку  фаза  кол-ий  равна
интегралу от его мгн. частоты , то при изм-ии частоты кол-ий гет-на
будет  меняться  его  фаза.  Управ-ие  частотой  ПГ  ведется  до  тех  пор,
пока частоты колебаний сигн. и гет-на не сравняются, а разность фаз
не достигнет п/2.

uc(t)=Ucsinφc(t)

uг(t)=Uгcosφг(t) – полн. фазы кол-ий сигн и ПГ

φс(t)=φc0+

∫ ????????(????)????????

????

0

На выходе ФД формир-ся U.

φ(t)=φc(t)-φг(t)

ФД перемножает напр-ия на его входе:

????д(????) = ????

????????????г

2

sin ????(????).

При φ=0 uс и uг сдвинуты по фазе на 90.

????г(????) = ????г0 + ∫ ????г(????)????????

????

0

– переход от частоты ПГ к фазе ПГ, т.к. в

ФД напряжения сигнала и ПГ сравниваются по фазе.

Операцию интегрирования на схеме отображает блок 1/p.

Прим-ся в кач-ве узкопол. следящих фильтров, в качестве
демодуляторов сигналов с частотной и фазовой модуляцией, для
стабилизации промежуточной частоты сигнала…

Достиг-ся еще и «привязка» фазы кол-ий сигн на промеж частоте к
фазе кол-ий ОГ. Это позв-т проводить синхр. ампл. детект-ие вх.
сигнала.

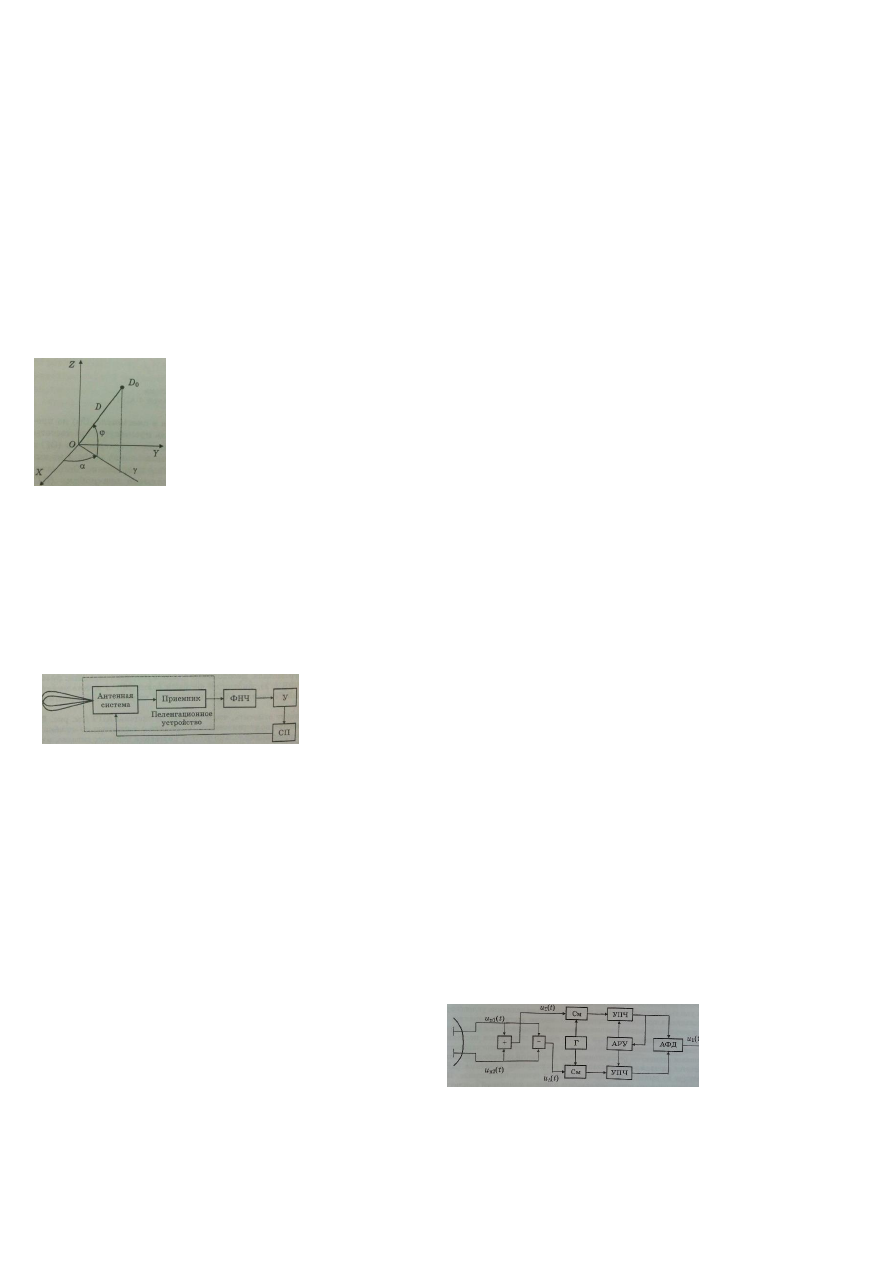

4.  Системы  автомат.  сопровождения  по  направлению  движ-ся
объектов (ДО)

Полож-ие ДО опред-ся расстоянием D и направ-м из начала коор-т на
этот объект. Направ-е на объект опред-ся азимутом и углом места.

Азимут – угол α, угол места – φ.

Измерение  угловых  координат  ДО  осущ-ся  системой

АСН.

СП  –  2канал.  следящий  привод,  посредством  которого  осущ-ся
поворот антенны в двух плоскостях. Пеленгационное уст-во, сост. из
антенной сист. и приемника, в кот. проводится обработка принятого
сигнала.

Современные системы АСН строятся как моноимпульсные с-ы, в кот
измерение угл. к-т сопровожд-го объекта осущ-ся по одному отраж-
му  от  объекта  импульсу.  В  этом  случае  в  антенной  с-е  форм-ся
одновременно в каждой из плоскостей 2 остронапр-ые перекрыв-иеся
ДН.  При  этом  внутри  ДН  форм-ся  равносигнальное  направление,
облад-ее. св-ом: при совпадении его с напр-м на объект, наз. линией
визирования (ЛВ), напряж. на выходе дискриминатора равно нулю.

Амплитудный способ пеленгации:

Исп-ся суммарно-разностный метод

Сформир-ые на выходе ант-волновод тракта сум. и разност-ое напр-ия
поступают на соотв. каналы прием. у-ва, где преоб-ся по частоте, усил-
ся и подаются на АФД. В рез-те перемнож-я разност. напр-ия с сум-м
в АФД на его выходе появл-ся const U, зависящее от величины и знака
угл. рассогл-ия.

С-а АРУ раб-т по Uвых УПЧ сум. сигнала, позв-т ослабить влияние
изм-ий ампл-ды сигнала на хар-ки пеленгатора.

АСН состоит из 2 след-их с-м, в кот λ(t) – азимут или угол места. y(t)
– угол, опред-ий полож-ие РСН. ОУ – антенна АСН

Ур-ие,  опис-ее  поведение  угломер.  следящей  системы:

???? = ????

ц

− ????

а

.

Напряжение на выходе детектора:

????

д

(????) = ????(Θ) + ????(????, ????).

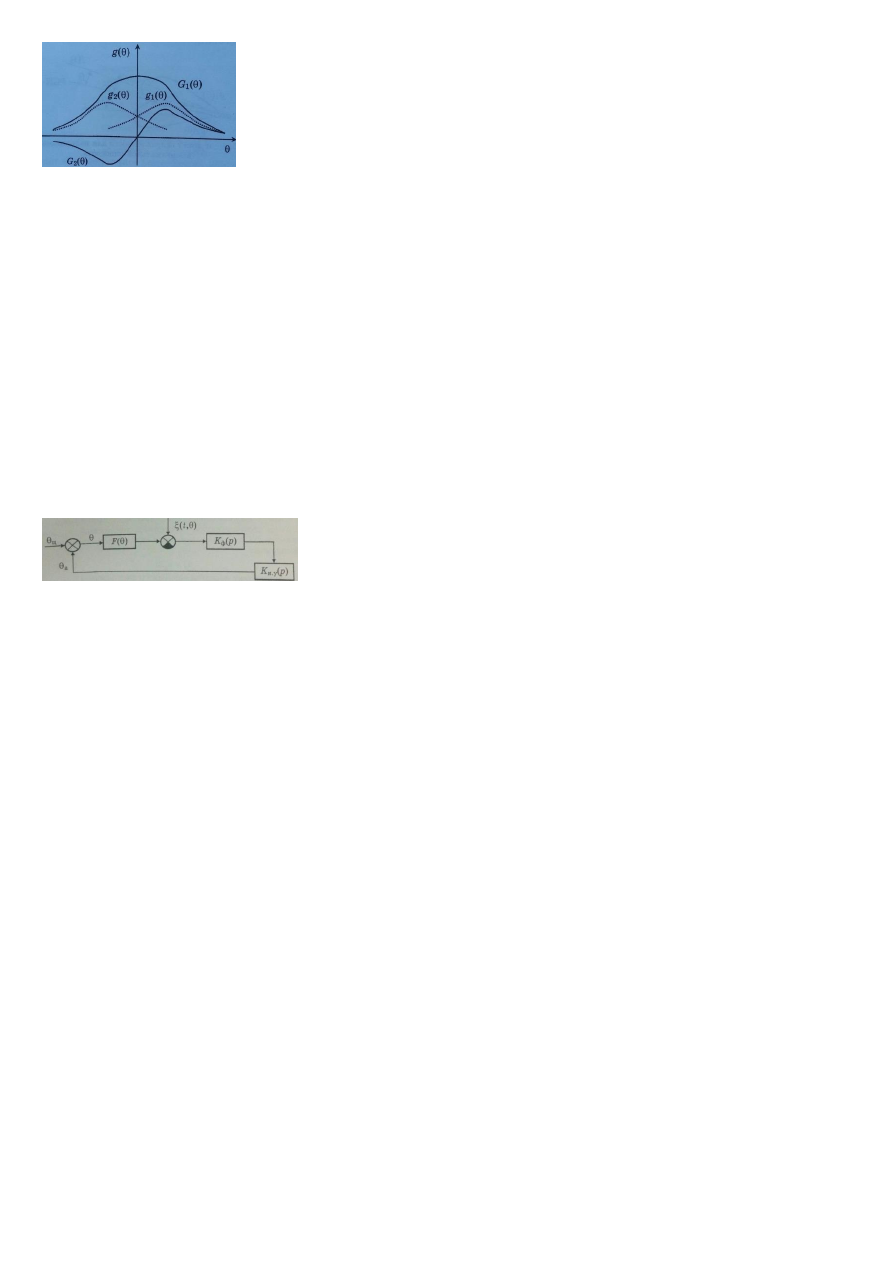

Зависимость

????(Θ) выходного напряж. пеленгатора от рассогласования

Θ  называется  пеленгационной  хар-кой.  Преобразование  напряжения
????

д

(????) ФНЧ с операторным коэф передачи ????

ф

(????) опис. выраж.

????

ф

(????) = ????

ф

(????) ∗ ????

д

(????).

5. Система АРУ

Эта с-а широко прим-ся в радиоприемных уст-х и предназначена для
стабилизации  уровня  сигнала  на  выходе  усилителей  при  большом
динамическом диапазоне изменения входного сигнала.

Системы  АРУ  делятся  на  три  вида:  с  обр.связью,  без  обр.  связи  и
комбинированные.
