ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ



ПРАВИЛА ВЫПОЛНЕНИЯ

ЧЕРТЕЖЕЙ ПЕЧАТНЫХ ПЛАТ



ГОСТ 2.417-68








1


background image


УДК 62(084.11)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР






Комитет стандартов,

мер и измерительных

приборов при

Совете Министров

СССР



Единая система

конструкторской

документации



ПРАВИЛА ВЫПОЛНЕНИЯ

ЧЕРТЕЖЕЙ

ПЕЧАТНЫХ ПЛАТ



Unified system for design

documentation. Rules for making

drawings of printed circuits






ГОСТ

2.417—68




Группа Т52





Утвержден в декабре 1967 г.

Срок введения 1/I 1971 г.



Несоблюдение стандарта преследуется по закону


Настоящий стандарт устанавливает правила выполнения чертежей печатных плат, а также изделий,

выполненных  в  виде  токопроводящего  (металлического)  основания  с  нанесенными  на  его  поверхность
изоляционными участками (например, кодовых дисков).

1. ОБЩИЕ ТРЕБОВАНИЯ

1.1. Размеры и очертания печатных проводников и элементов

* контактных площадок, монтажных и

контактных отверстий и т. п. на чертежах печатных плат указывают:

а) в соответствии с требованиями ГОСТ 2.307—68 (черт. 1—3).



 Определения терминов, принятых в настоящем стандарте, приведены в приложении



2


background image






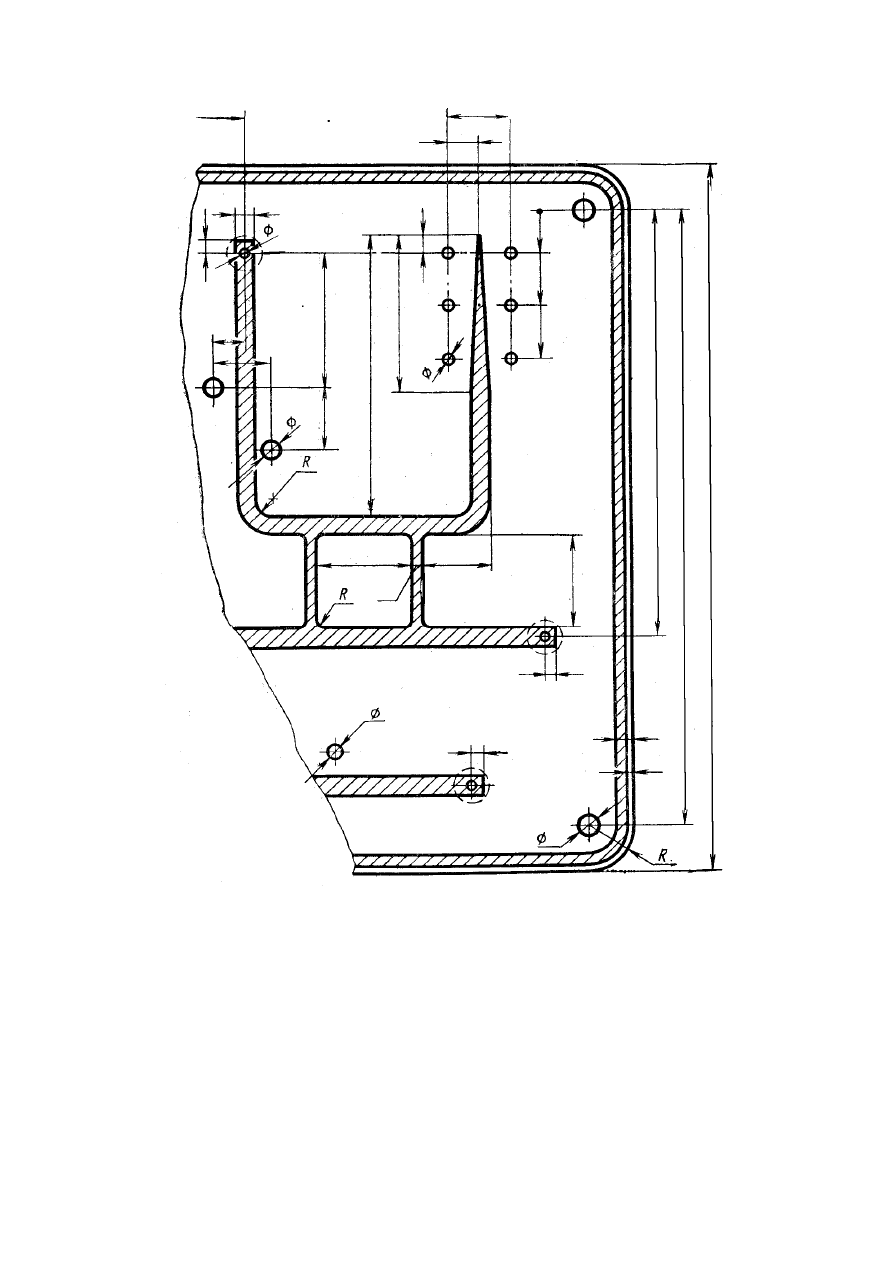

Черт. 1



3


background image





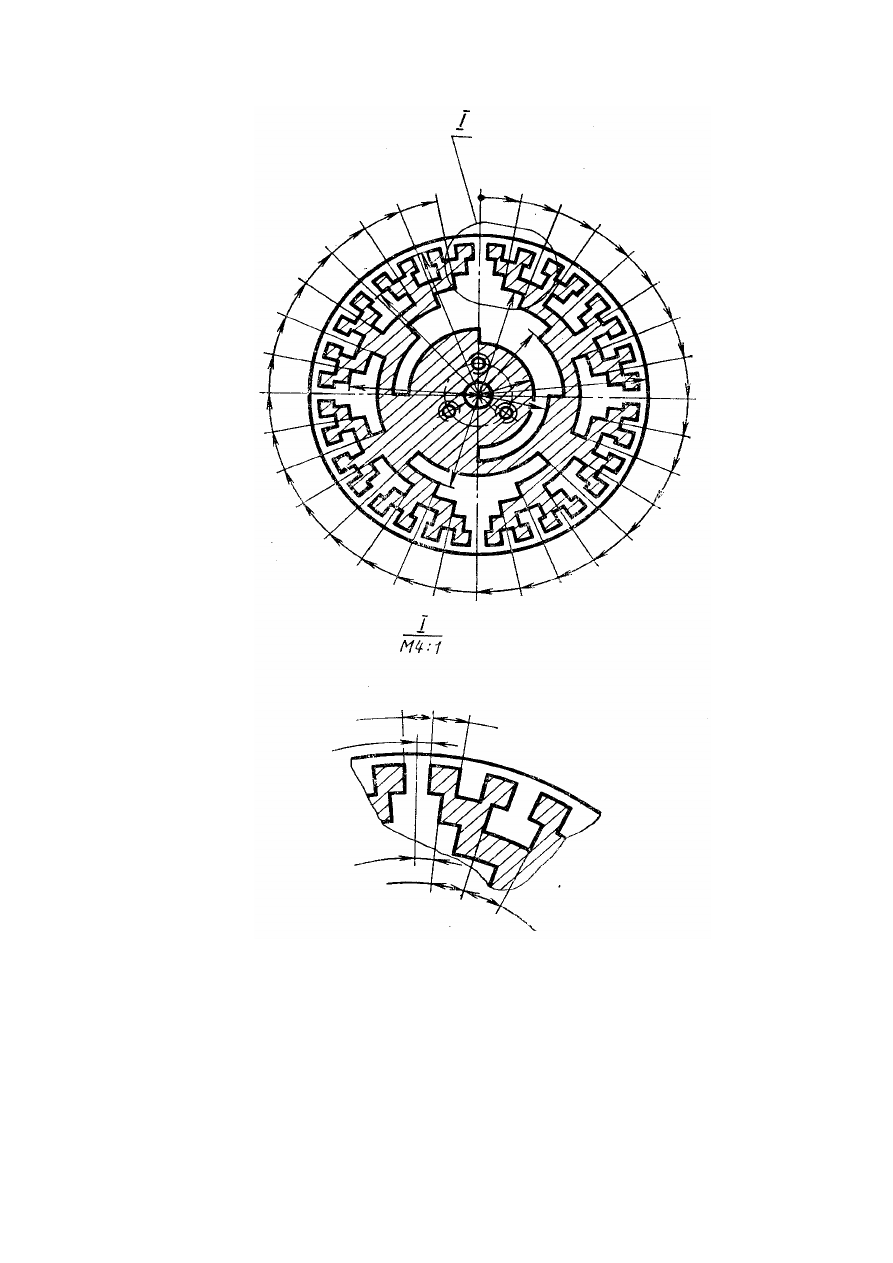

Черт. 2







4


background image







Координаты

Обознач

ение элементов

Номер

точки

х

у

1 0,5

3,3

2 0,5

9,1

3 1,7

9,1



А

4 1,7

8,3

1 1

4,4

2 1

4,8

3 3

4,8



Б

4 3

4,4

1 3,8

0,5

2 3,8

3 0,5

4 0,5

3,8

5 4,6

3,8





В

6 4,6

0,5

1 5,5

8,3

2 5,5



Г

3 9,5



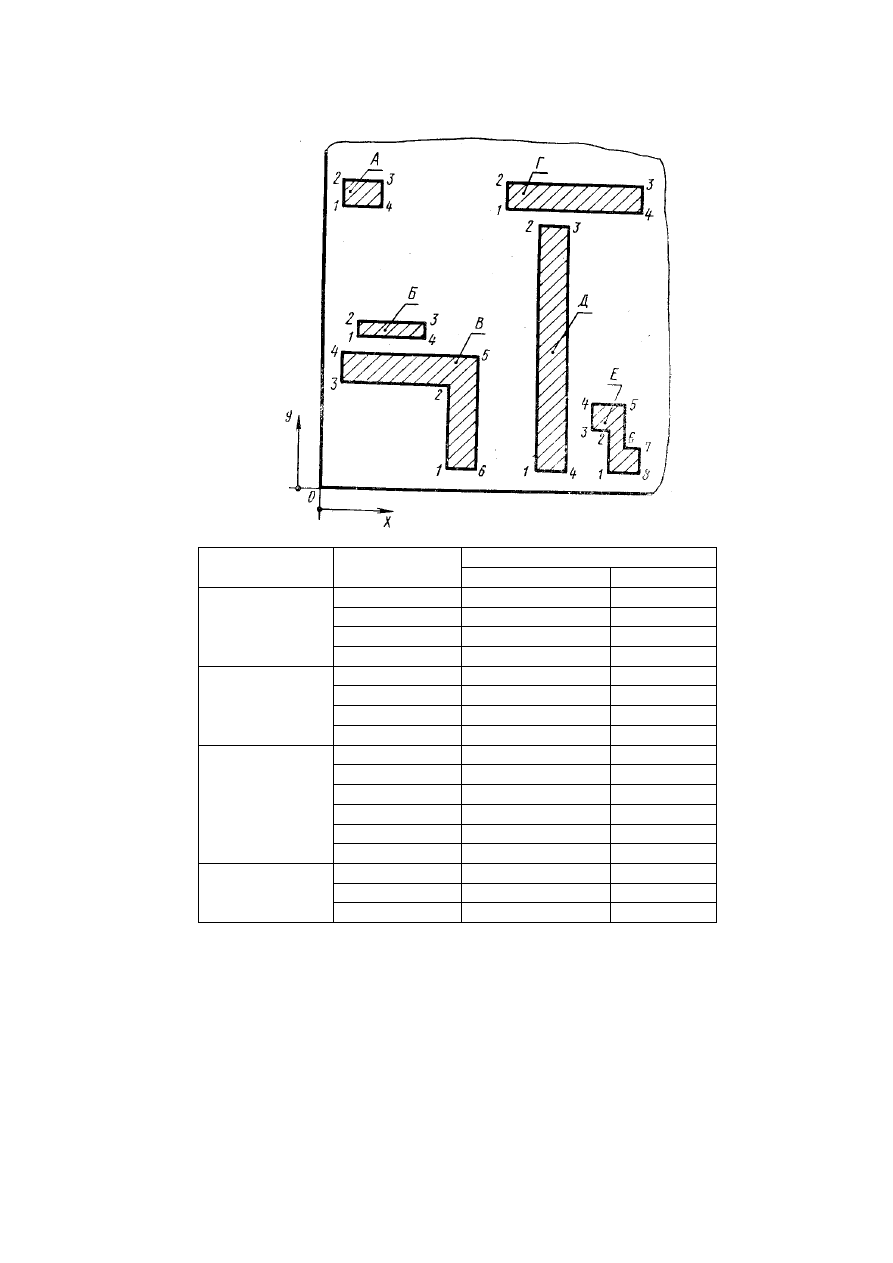

Черт. 3



5
