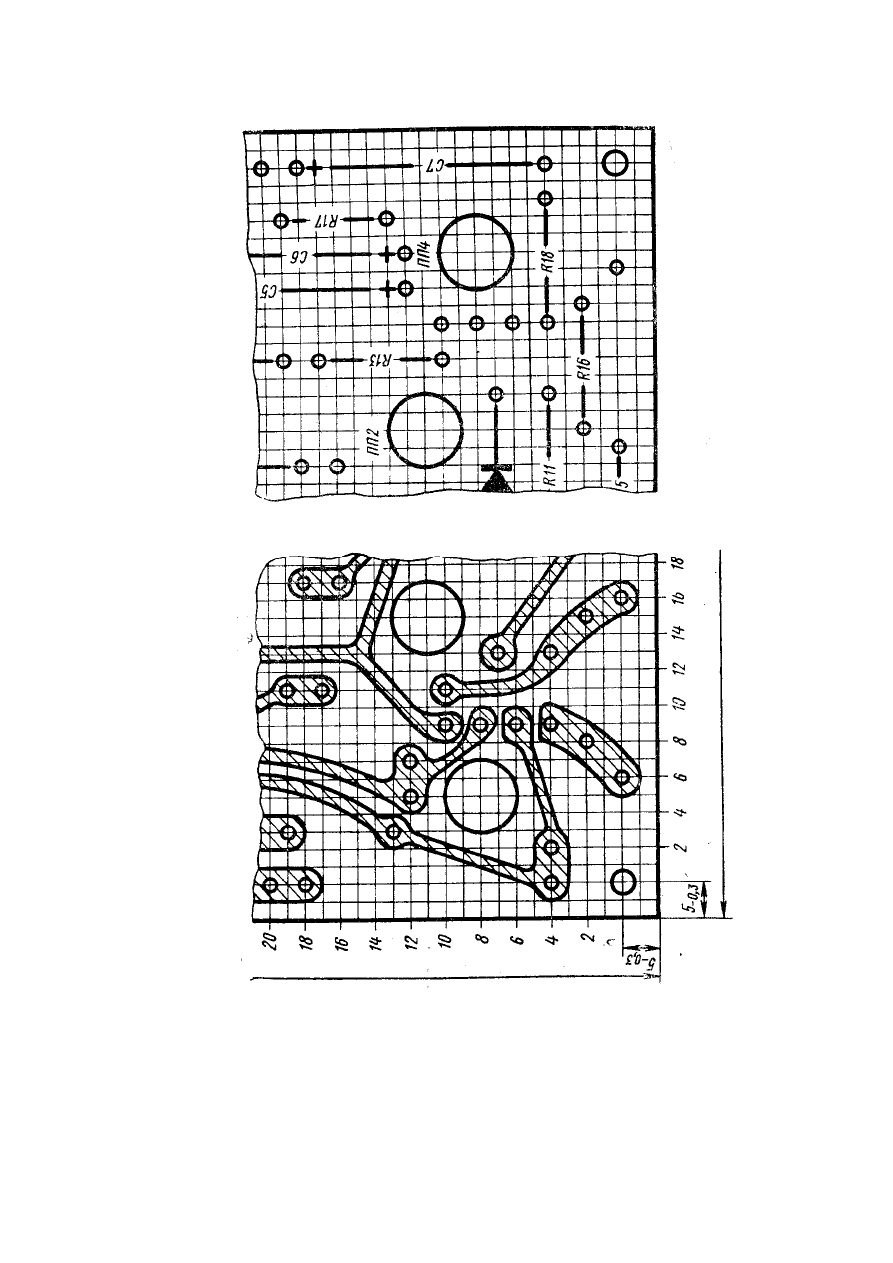

Б) нанесением координатной сетки в прямоугольной системе координат (черт. 4-6).




Черт. 4







Черт. 5



6


background image





Черт. 6





7


background image

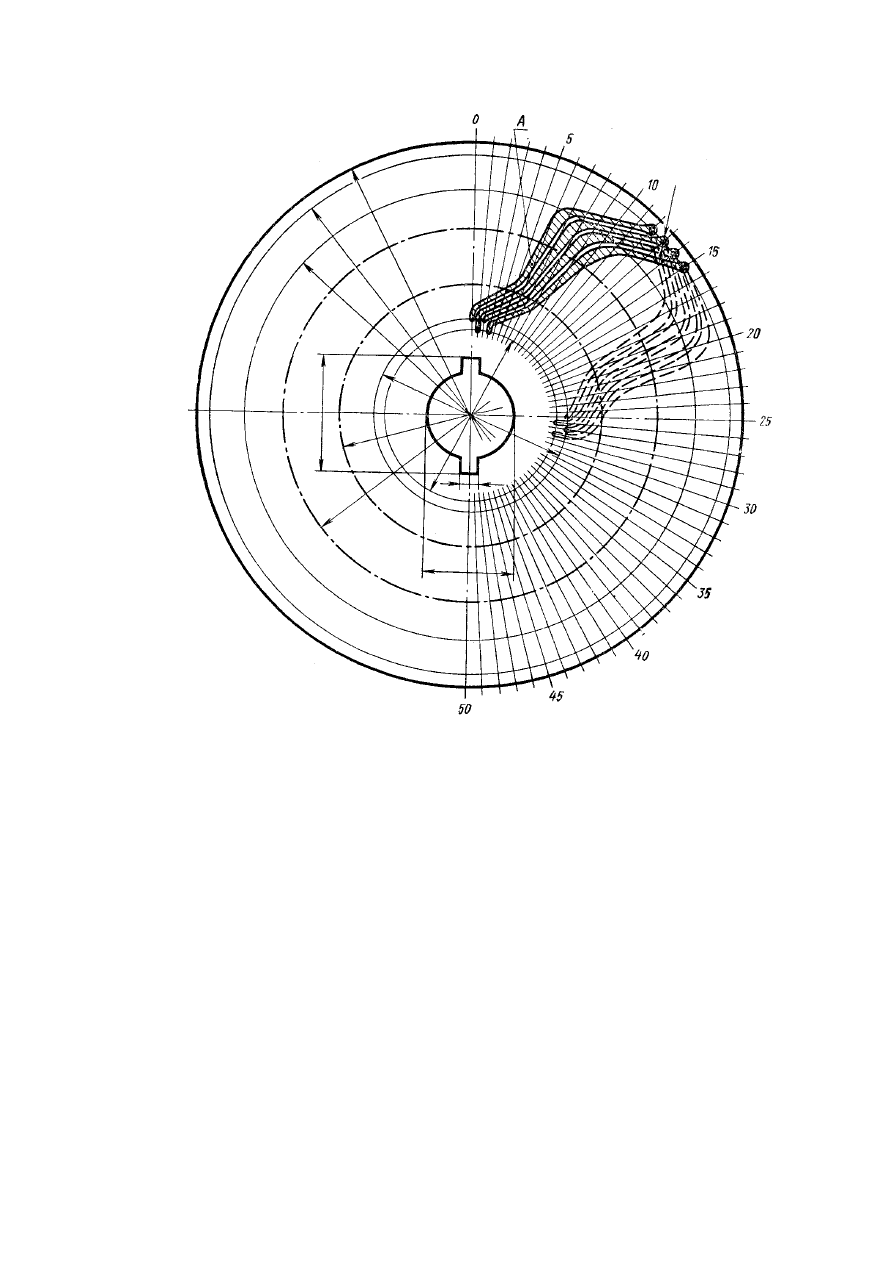

В)  нанесением координатной сетки в полярной системе координат (черт. 7).




Черт. 7

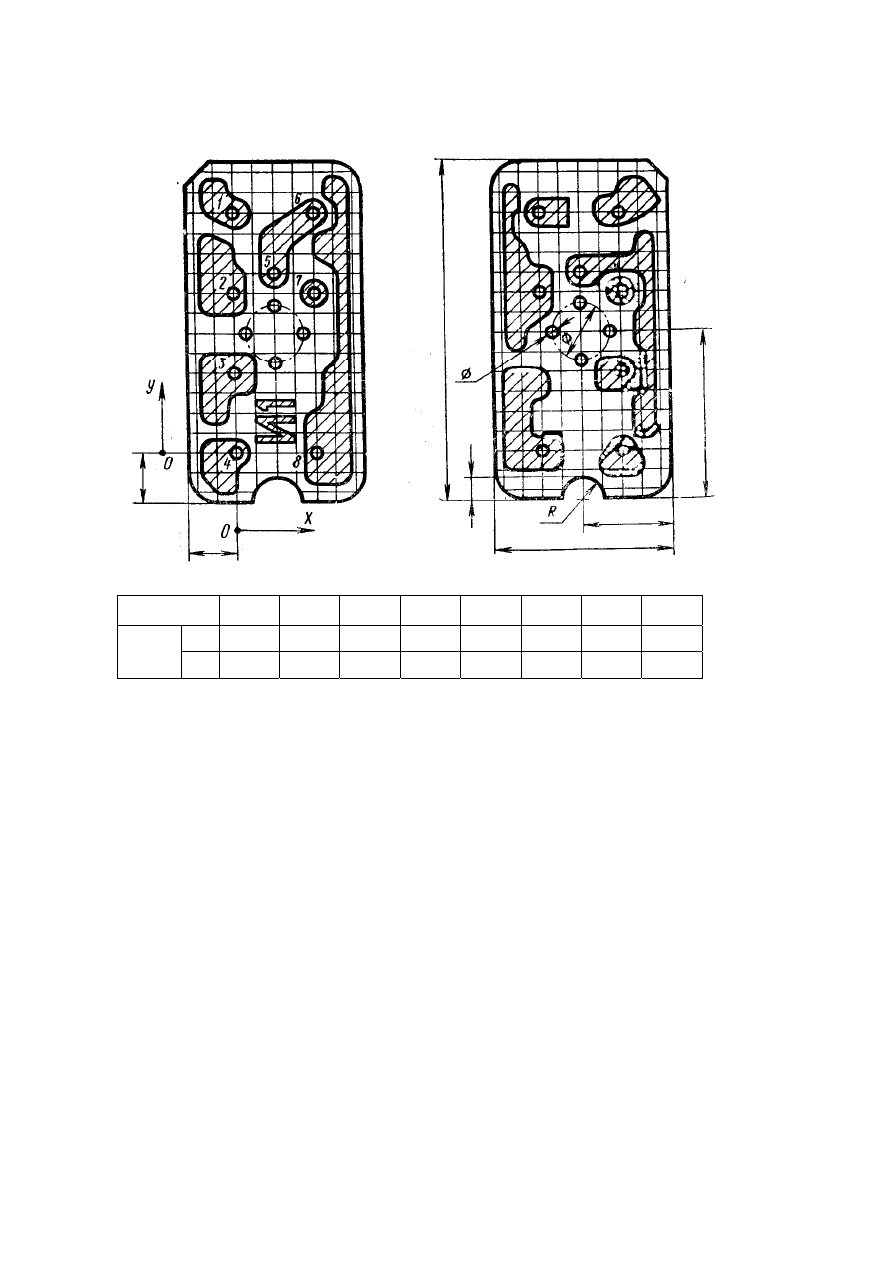

Допускается комбинированный способ указания размеров:
при помощи размерных и выносных линий и координатной сетки

в прямоугольной системе координат (черт. 8);

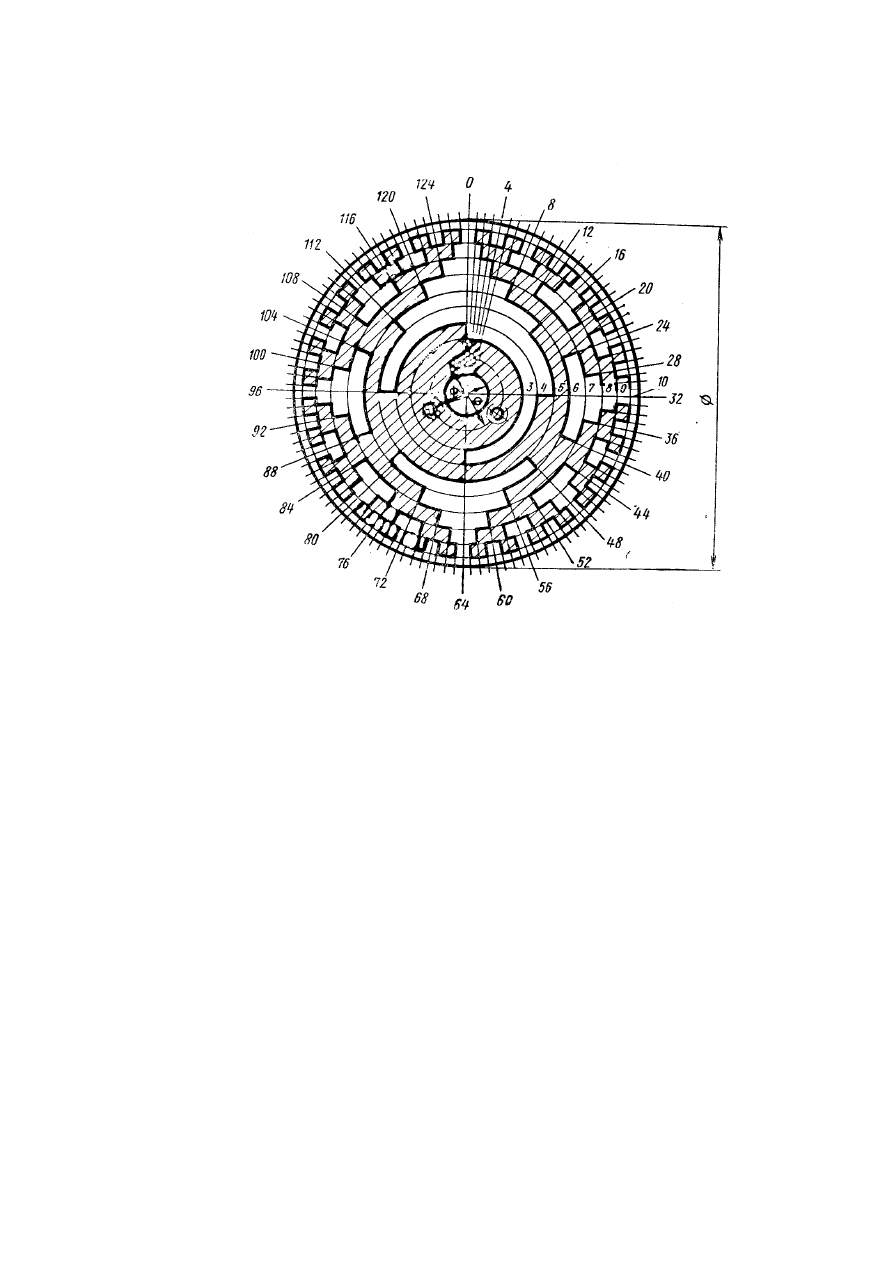

по  углу—при  помощи  сетки  и  по  диаметру—размерами  окружностей  расположения  характерных

точек  печатных  проводников  и  элементов  (черт. 9) или  по  диаметру—при  помощи  сетки  и  по  углу—
размерами характерных точек печатных проводников и элементов.



8


background image



Вид сзади





Номер отв.

1  2 3 4 5 6 7 8

х

0  0 0 0 2 4 4 4

Коор-

динаты

отв.

у

12  8 4 0 9 12 8 0



Черт. 8





9


background image





Черт. 9



1.2. Чертежи печатных плат  выполняют в масштабах 1:1; 2:1;
4:1; 5:1; 10: 1. Применение четной кратности увеличения предпочтительно.
Чертежи  печатных  плат  с  шагом  координатной  сетки,  равным 0,5 мм,  выполняют  в  масштабе  не

менее 4:1.

Полосковые схемы вычерчивают предпочтительно в масштабе 1: 1 (см. черт. 1).
1.3. На изображении печатной платы проводники, экраны, контактные площадки и другие печатные

элементы штрихуют.

Допускается зачернять изображения печатных проводников и элементов при выполнении чертежей

бескопировочным методом.

1.4.  Проводники,  ширина  которых  на  чертеже  менее 2 мм,  изображают  сплошной  утолщенной

линией, равной примерно двум толщинам контурных линий.

Допускается  изображать  сплошной  утолщенной  линией  проводники  шириной  на  чертеже 2 мм  и

более, если их действительная ширина оговорена в технических требованиях.

1.5.  Контактные  площадки,  примыкающие  к  проводникам,  изображенным  сплошной  утолщенной

линией, не штрихуют (см. черт. 5).

1.6.  Монтажные  и  контактные  отверстия,  в  том  числе  имеющие  зенковку,  изображают  одной

окружностью. Второй концентрической окружностью изображают контактные площадки круглой формы, а
также площадки, форма которых не задана чертежом и определяется при изготовлении печатной платы. В
последнем случае размеры окружности соответствуют минимальным размерам контактной площадки.
