Промежуток между окружностями не штрихуют, если расстояние между линиями на изображении

менее 2 мм (см. черт. 5).

1.7. Обозначение материала основания платы указывают в графе 3 основной надписи чертежа.
1.8. Обозначения материалов, наносимых на плату и образующих печатные проводники и элементы,

токопроводящий слой контактных отверстий, разделительные изоляционные участки (кодовых дисков и т.
п.),  указывают  в  технических  требованиях  по  соответствующим  стандартам  и  другим  нормативно-
техническим документам.

1.9. Технические требования на чертежах печатных плат излагают, группируя однородные и близкие

по характеру требования в следующей последовательности:

а) способ изготовления платы (при необходимости);
б) обозначение материала токопроводящего слоя или изоляционных участков и толщину слоя;
в) шаг координатной сетки;
г)  допускаемые  отклонения  очертаний  проводников,  контактных  площадок  и  других  печатных

элементов от заданных чертежом;

д) ширина печатных проводников;
е) наименьшее расстояние между проводниками;
ж) требования к подрезке и смещению контактных площадок;
з)  указания  о  покрытиях  (защитных,  декоративных  и  др.)  в  соответствии  с  требованиями  ГОСТ

2.310—68;

и) указания о маркировании и клеймении в соответствии с требованиями ГОСТ 2.314—68.
1.10. На чертежах печатных плат допускается:
наносить  позиционные  обозначения  электро-  и  радиоэлементов  в  соответствии  с  принципиальной

электрической схемой;

указывать  сторону  (поверхность)  установки  навесных  элементов  надписью,  помещаемой  над

изображением (см. черт. 6);

наносить знаки вспомогательной маркировки расположения навесных элементов (см. черт. 6);
помещать электрическую схему или давать в технических требованиях пояснения о взаимодействии

печатных  проводников  и  элементов,  например: «Проводники  образуют 4 короткозамкнутые 25-витковые
обмотки с шагом расположения полувитка, равным 12 делениям, т. е. 43°12

/

» (см. черт. 9).

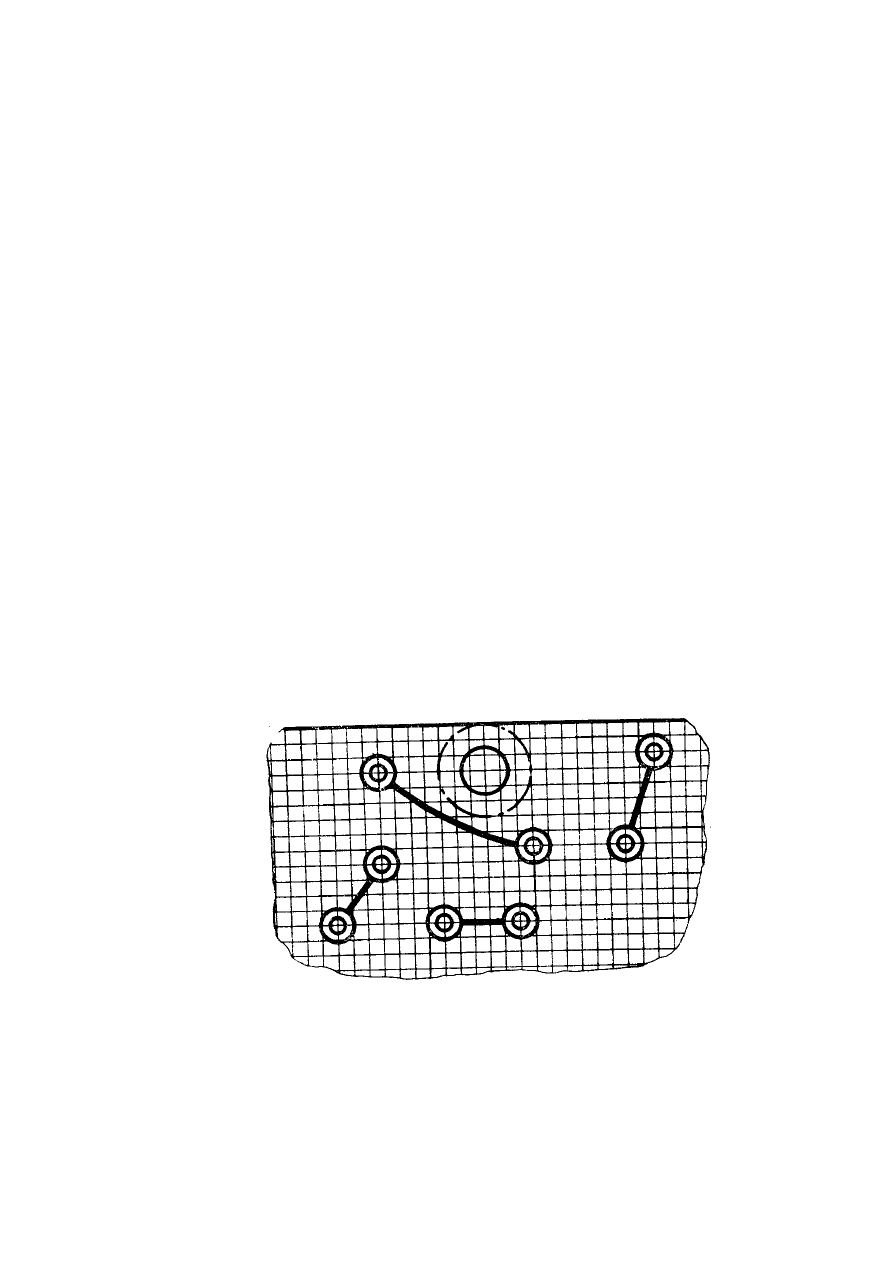

1.11.  Участки  плат,  которые  не  допускается  занимать  проводниками,  на  чертеже  обводят  штрих

пунктирной  утолщенной  линией.  Размеры  участков  определяют  по  координатной  сетке  (черт. 10) или
проставляют на чертеже.







Черт. 10



11


background image



2. Выполнение чертежей плат с координатной сеткой

в прямоугольной системе координат


2.1.  Чертежи  плат,  в  которых  указание  размеров  проводников  и  других  печатных  элементов

затруднено  или  невозможно  из-за  сложности  их    очертаний  или  большой  плотности  их  графических
изображений,  вычерчивают  с  координатной  сеткой  в  прямоугольной  системе  координат  (см.  черт. 4—6).
При этом внешние очертания платы не обязательно должны быть прямоугольной формы.

Допускается  не  наносить  координатную  сетку,  когда  координаты  расположения  монтажных  и

контактных  отверстий  указаны  на  изображении  платы  или  приведены  в  таблице  координат,  а  очертания
проводников  могут  быть  произвольными,  например,  чертежи  печатных  плат,  предназначенных  для
коммутации однотипных элементов (модулей и т. п.).

2.2. Шаг прямоугольной координатной сетки - по ГОСТ 10317—62.
2.3. За начало координат принимают центр крайнего левого нижнего отверстия (см. черт. 8), в том

числе и технологического (см. черт. 6).

Допускается  за  начало  координат  принимать  левый  нижний  угол  платы  (см.  черт. 5) или  точку,

образованную линиями построения (см. черт. 4).

2.4. Координатную сетку наносят сплошными тонкими линиями. Если частота линий сетки велика,

то  рекомендуется  выделять  каждую  пятую  или  десятую  линии,  увеличивая  их  толщину  до '/2 толщины
контурных линий (см.черт. 4).

Чтобы  разредить  сетку,  допускается  наносить  линии  через  одну,  при  этом  в  технических

требованиях помещают соответствующее указание, например: «Линии сетки условно нанесены через одну».

2.5. Координаты монтажных и контактных отверстий задают следующими способами:
а) указанием размеров координат в миллиметрах (см. черт. 5);
б)  нумерацией  отверстий  с  занесением  размеров  их  координат  по  осям  х  и  у  в  миллиметрах  в

таблицу (см. черт. 8);

в) нумерацией линий координатной сетки (см. черт. 6).
2.6. При указании координат монтажных и контактных отверстий в таблице для удобства нумерации

большого количества отверстий рекомендуется приводить на чертеже дополнительный вид без изображения
проводников и координатной сетки, над которым делают надпись: «Вид без проводников». На этом же виде
приводят все размеры для механической обработки.

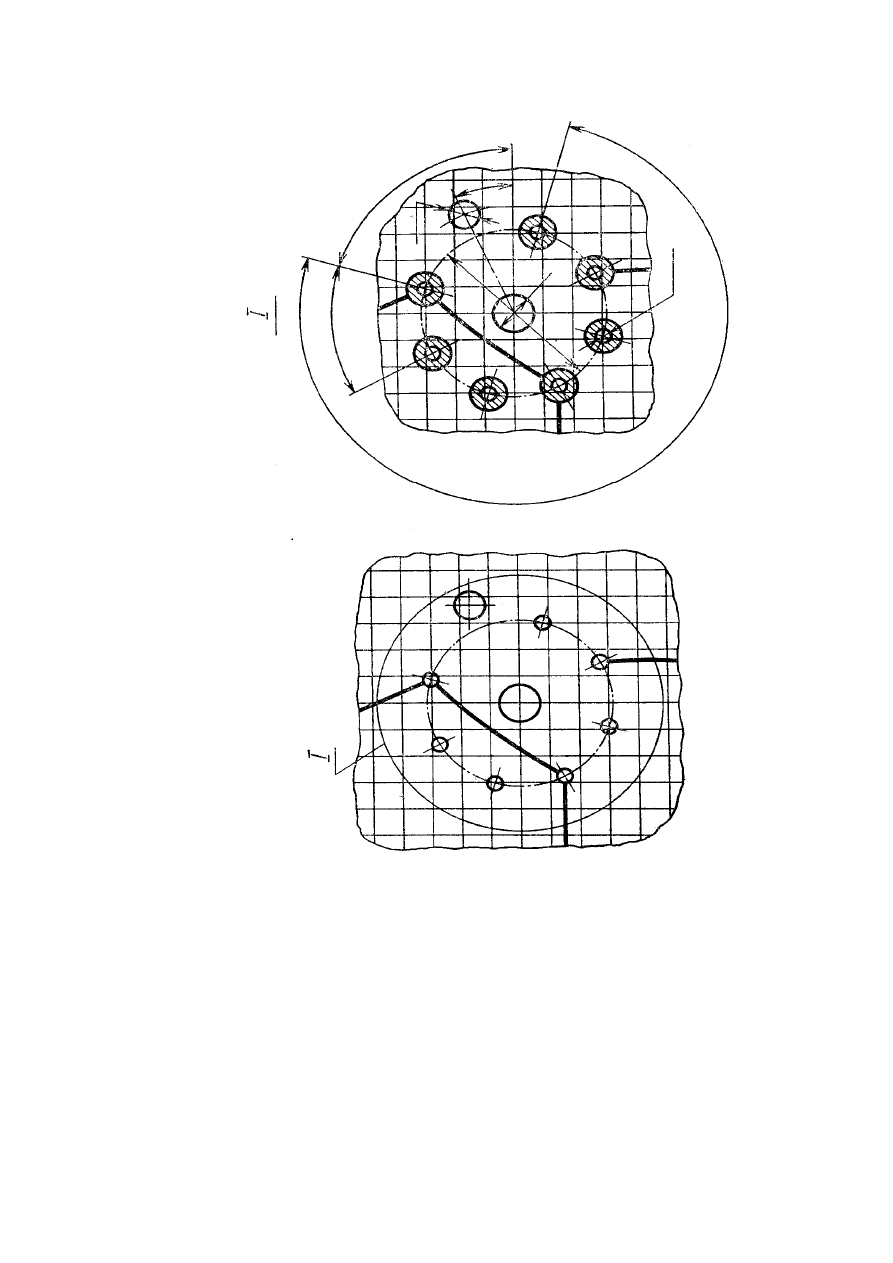

2.7.  При  круговом  расположении  группы  монтажных  и  контактных  отверстий  с  совмещением  их

общего  центра  с  узлом  координатной  сетки  координаты  отверстий,  центры  которых  не  лежат  в  узлах
координатной  сетки,  указывают  на  выносном  элементе  размерами  от  их  общего  центра.  При  этом
контактные площадки, примыкающие к отверстиям, на виде платы не изображают (черт. 11).






12


background image






Черт. 11








13


background image




3. ВЫПОЛНЕНИЕ ЧЕРТЕЖЕЙ ПЛАТ С КООРДИНАТНОЙ СЕТКОЙ В ПОЛЯРНОЙ

СИСТЕМЕ КООРДИНАТ

3.1. Координатную сетку в полярной системе координат применяют для чертежей печатных плат с

определенной  последовательностью  расположения  повторяющихся  печатных  проводников  с  радиальной
ориентацией (кодовые диски, роторы и т. п.).

3.2. Шаг координатной сетки в полярной системе координат задают по углу и диаметру и назначают

в зависимости от расположения закономерно повторяющихся печатных элементов.

Линии координатной сетки, как правило, нумеруют (см. черт. 7).
3.3. В зависимости от конструкции печатной платы допускается:
частичное нанесение координатной сетки (см. черт. 7, 9);
частичное  изображение  печатных  элементов,  если  они  одинаковы  или  закономерно  повторяются

(см. черт. 9).



4. ОСОБЕННОСТИ ВЫПОЛНЕНИЯ ЧЕРТЕЖЕЙ МНОГОСЛОЙНЫХ ПЛАТ

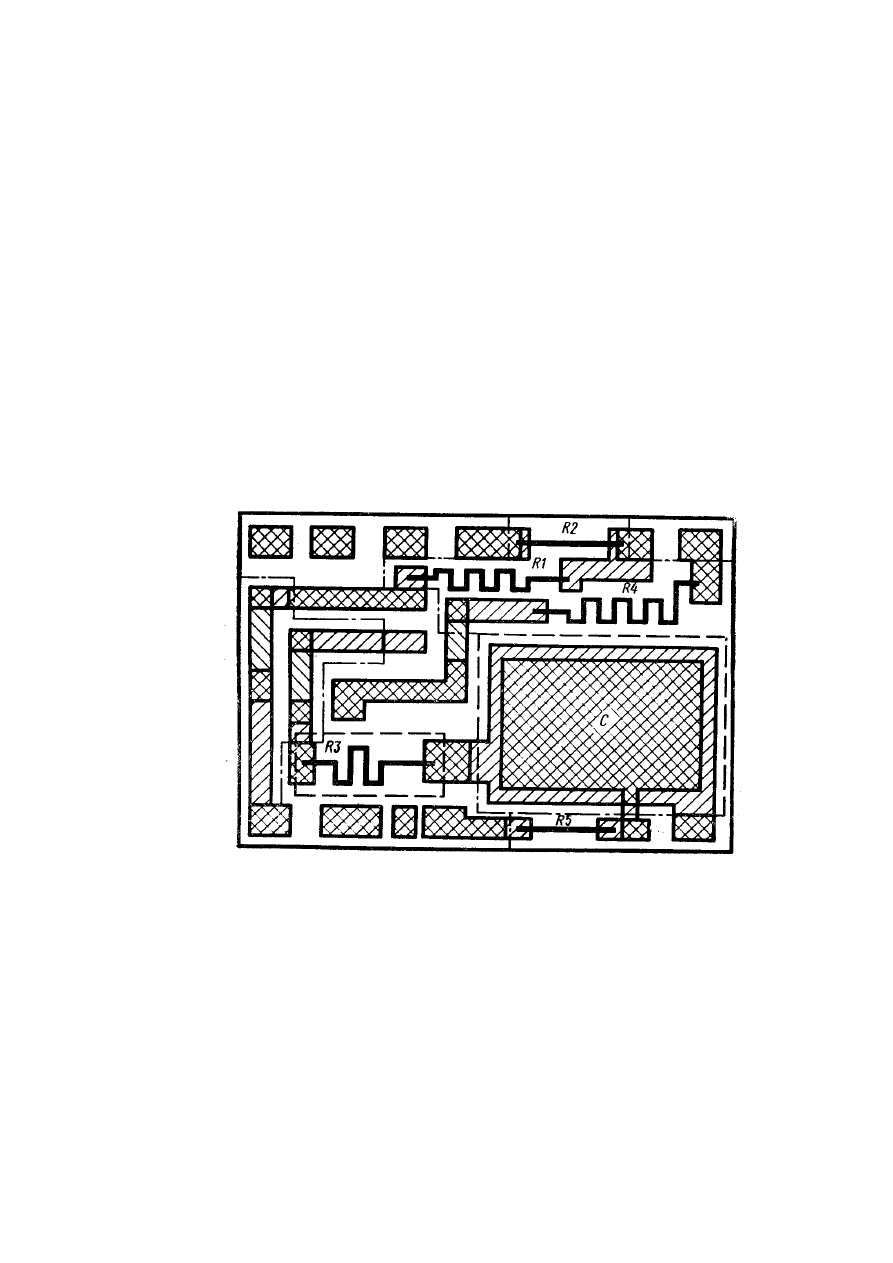

4.1.  За  главный  вид  многослойной  платы  принимают  изображение  платы  после  нанесения

последнего слоя, при этом на главном виде изображают все элементы схемы и их электрические связи (черт.
12).  Элементы,  расположенные  в  разных  слоях,  выделяют  различной  штриховкой,  которую  поясняют  на
чертеже.

Допускается на главном виде отдельные слои не изображать, при этом над изображением главного

вида помещают соответствующее указание.





Черт. 12



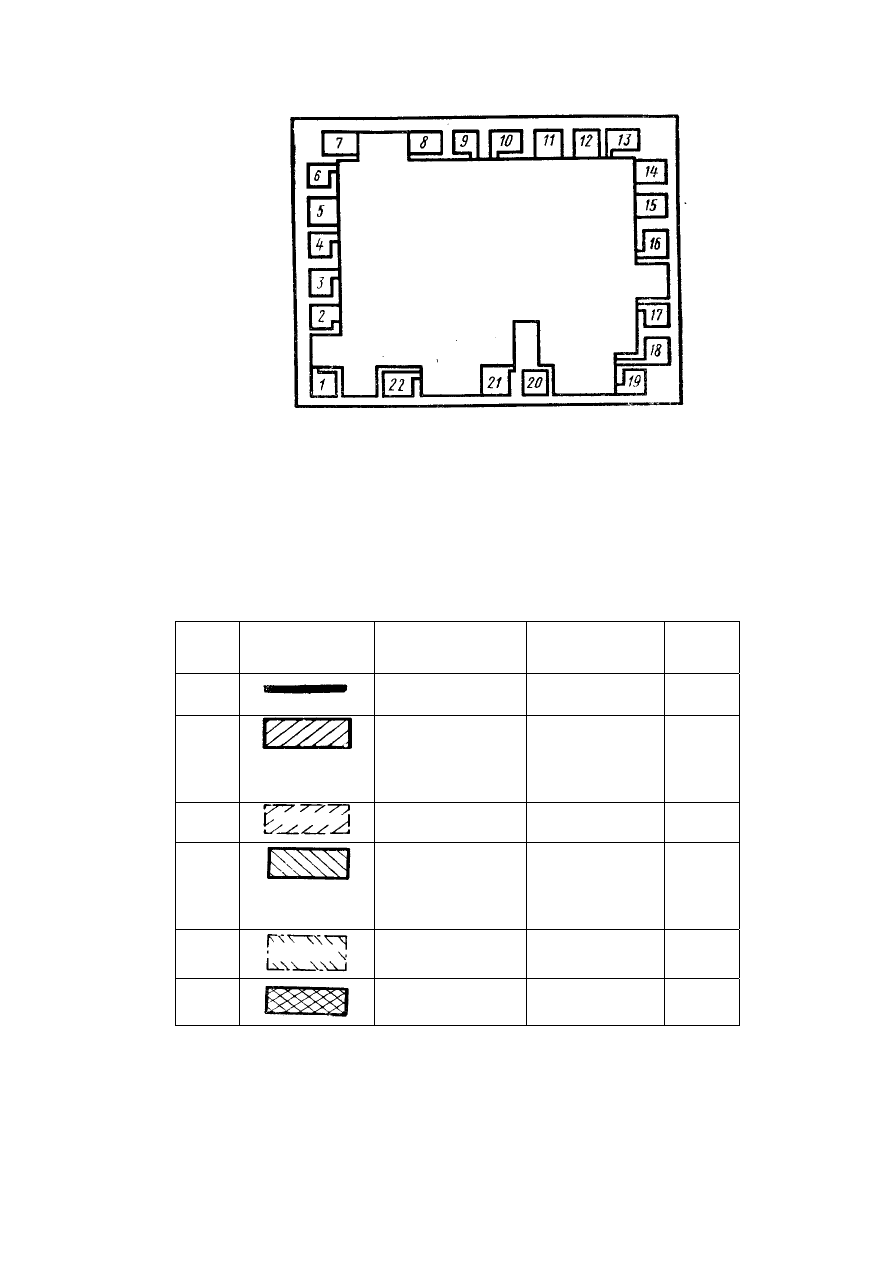

Допускается,  если  не  требуется  визуальная  проверка  взаимной  связи  элементов,  на  главном  виде

изображать только последний слой и контактные площадки (черт. 13).



14


background image





Черт. 13


4.2.  На  каждый  слой  дают  отдельное  изображение,  над  которым  помещают  надпись  с  указанием

номера слоя , например: «1-й слой», «2-ой слой».

Допускается  не  давать  отдельное  изображение  последнего  слоя,  если  по  главному  виду  можно

определить все очертания и размеры печатных проводников и элементов этого слоя.

4.3. Чертежи пленочных микросхем выполняются в масштабе не менее 5:1.
4.4. Обозначения материалов слоев многослойных плат указывают в таблице на поле чертежа (см.

таблицу).



Номер

слоя

Условное

обозначение

Наименование слоя

Обозначение

материала

Толщин

а слоя,

мк



Резистор

Сплав Х20Н80-Н

ГОСТ 12766-67

48



Контактная

площадка,

проводник и 1-я

обкладка

конденсатора С

Алюминий А6

ГОСТ 11069-64

20



Диэлектрик

Окись кремния …

10



Контактная

площадка,

проводник и2-ая

обкладка

конденсатора С

Алюминий А6

ГОСТ 11069-64

20



Диэлектрик

Окись кремния …

10

Без

номера



Место наложения

слоя 4на слой 2

_ _




Примечание. Размеры и количество граф таблицы не регламентируются.
4.5.  Кроме  технических  требований,  предусмотренных  в  п.1,9,  на  чертежах  многослойных  плат

допускается  помещать  технические  требования  к  электро-  и  радиоэлементам,  размещенным,  на  плате,  а
также помещать характеристики этих элементов.



15
